Orta Gərginlikli 11kv Daxili Vcb Paneli

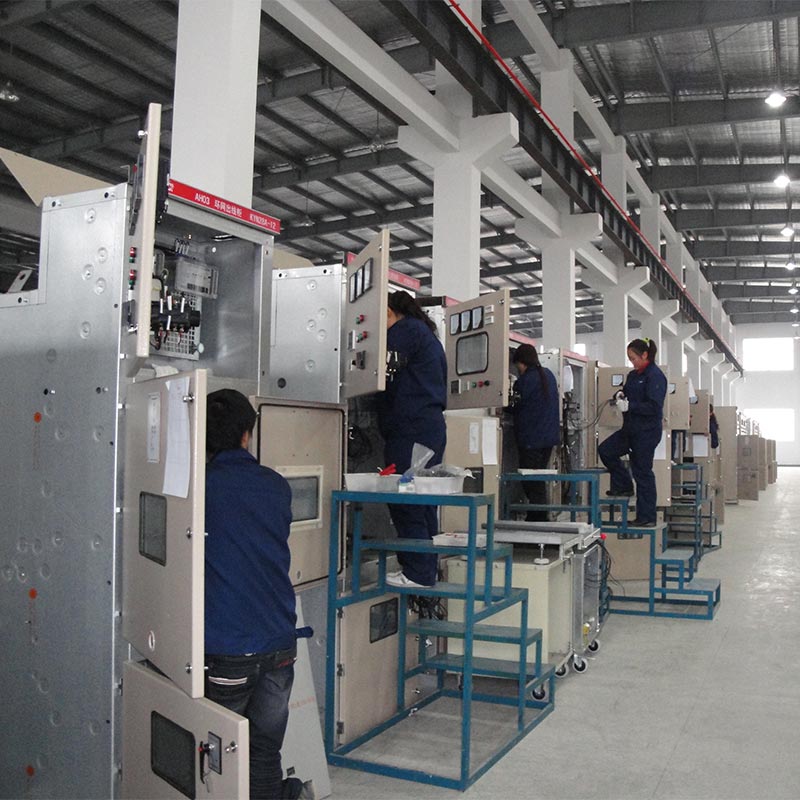

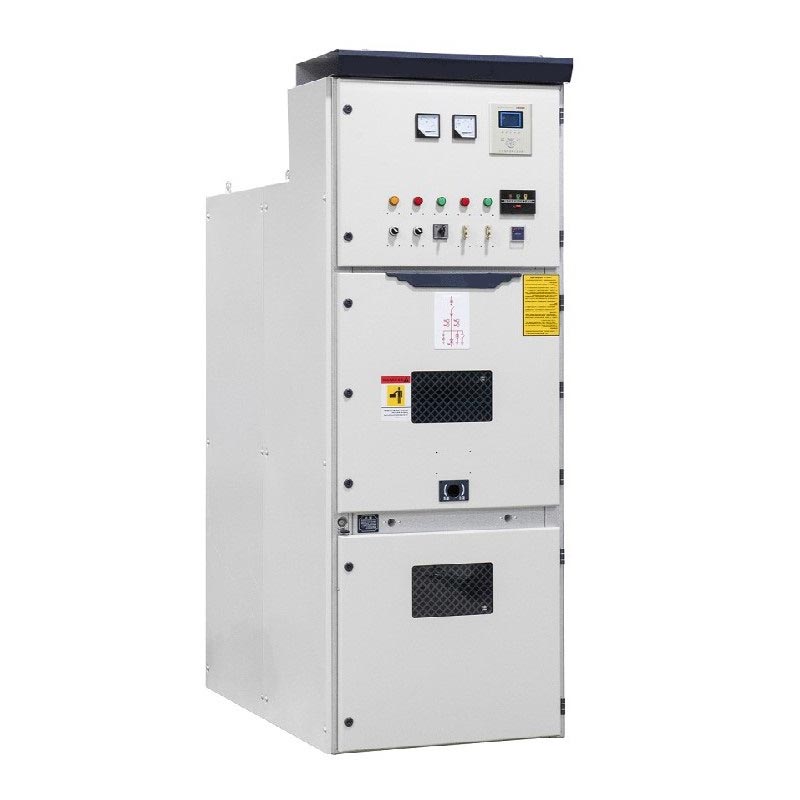

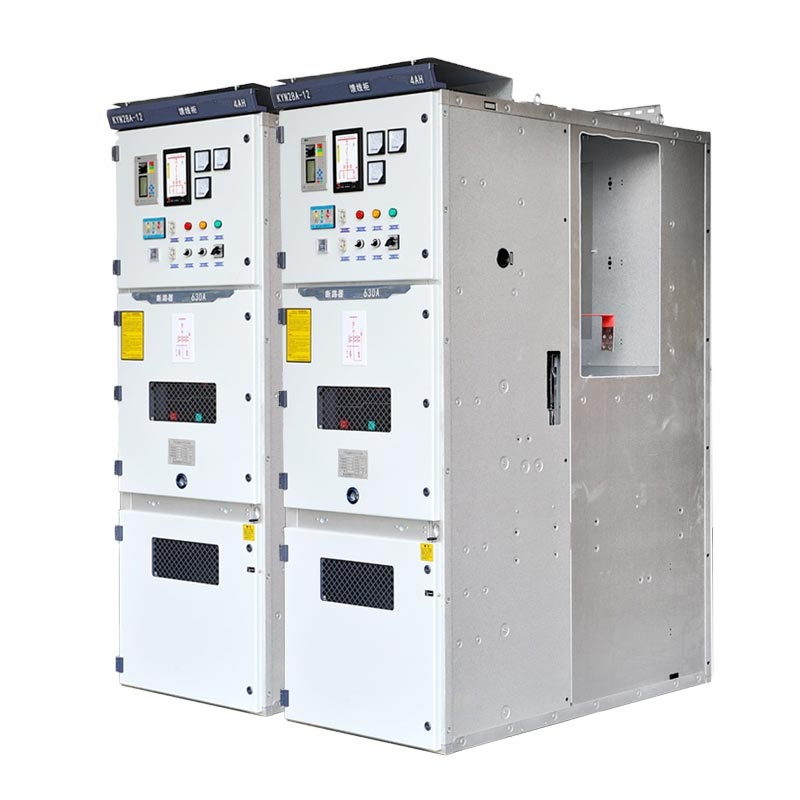

Usune Orta Gərginlikli 11kV Daxili VCB Paneli (KYN28 seriyası) zirehli, çəkilə bilən, metal qapalı keçid qurğusudur. orta gərginlikli elektrik şəbəkələrinin təhlükəsiz və səmərəli qəbulu, paylanması, nəzarəti və mühafizəsi üçün nəzərdə tutulmuşdur. Bu həm normal, həm də nasazlıq şəraitində sistemin sabit işləməsini təmin edən enerji sistemində əsas paylayıcı bölmədir şərtlər.

- Tətbiq olunan sistemlər: 3,6～12kV / 24kV Üç fazalı AC 50/60Hz
- Standartlar: IEC 62271-200, GB 3906, DL/T 404
- Əsas struktur: Zirehli metal korpus, çıxarıla bilən araba quruluşu
- Qoruma reytinqi: Şkaf IP4X, Daxili IP2X

Aşağı gərginlikli keçid qurğusu

Orta gərginlikli keçid qurğusu

Model və Texniki Parametrlər

1. Model seriyası

2. Əsas Texniki Parametrlər

Struktur və bölmənin dizaynı

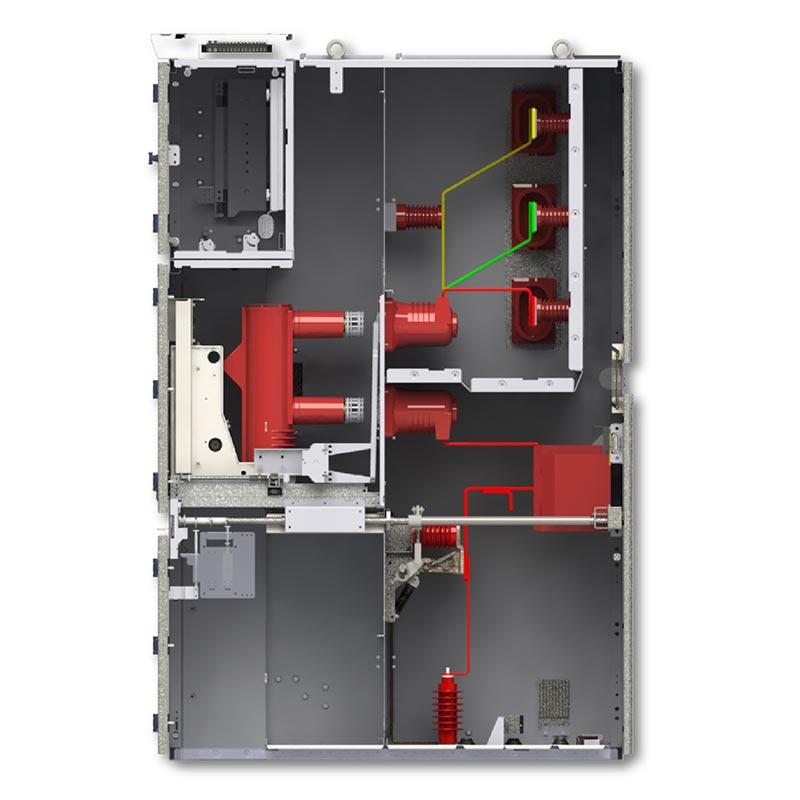

Orta Gərginlikli 11kV Daxili Vcb Paneli beş müstəqil torpaqlanmış metal bölməni ayırmaq üçün polad lövhələrdən istifadə edir, nasazlıq qövslərinin yayılmasının effektiv şəkildə qarşısının alınması və şəxsi təhlükəsizliyin təmin edilməsi:

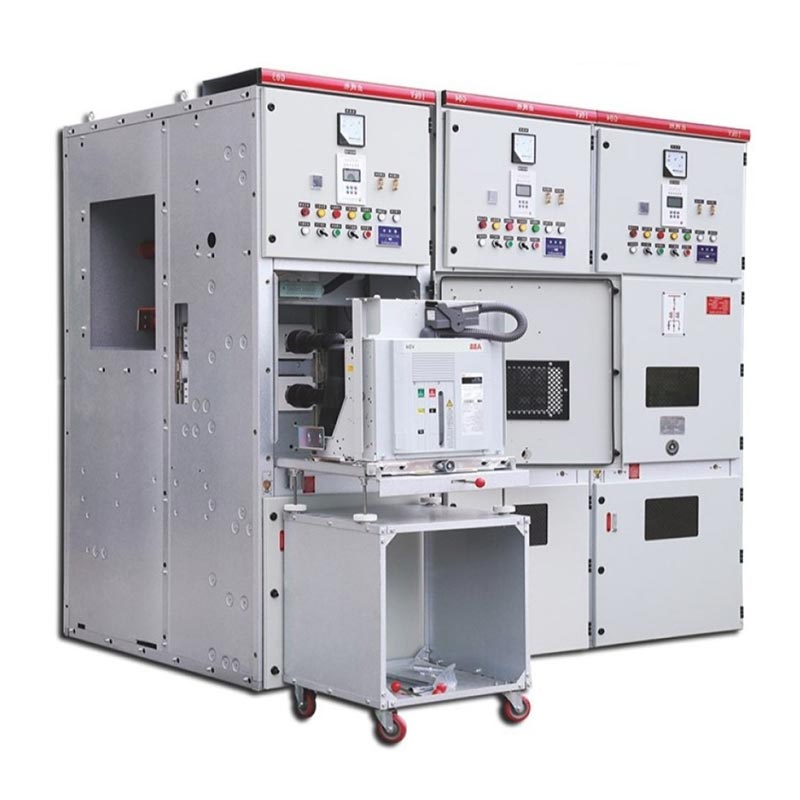

1. Elektrik kəsici bölməsi: Quraşdırılmış çıxarıla bilən vakuum açarı arabası (VS1/ZN63A, VD4 və s.), təchiz olunmuşdur mexaniki kilidləmə ilə, arabanın iş, sınaq və ayrılmış mövqelər arasında keçidinə imkan verir.

2. Şin bölməsi: Digər bölmələrdən tamamilə təcrid olunmuş əsas şinləri və şaxələri ehtiva edir. xətanın yayılmasının qarşısını almaq.

3. Kabel bölməsi: cərəyan transformatorları (CT), gərginlik transformatorları (PT), torpaqlama açarları, kabel terminalları və kabel bağlantısı və mühafizəsi üçün gərginlik mühafizəçiləri.

4. Nəzarət Alətləri Bölməsi: Qoruyucu relelər, alətlər, idarəetmə açarları, göstərici işıqları və monitorinq və əməliyyat üçün ikincil sxemlər.

5. Təzyiq Azaldıcı Kanal: Qövs təzyiqini və qazı təhlükəsiz şəkildə buraxmaq üçün yuxarıda təzyiqi azaltma cihazına malikdir. daxili nasazlıqlar, kabinetin zədələnməsinin və personalın zədələnməsinin qarşısının alınması.

Əsas Xüsusiyyətlər və Üstünlüklər

1. Çıxarıla bilən əl arabası dizaynı: Orta Gərginlikli 11kV Daxili Vcb Panel əl arabası tamamilə dəyişdirilə bilər və bu, şinlərin tam kəsilməsini tələb etmədən sürətli yoxlama və dəyişdirmə, dayanma müddətini əhəmiyyətli dərəcədə azaltmaq üçün.
2. Kompleks Beşli Qarşısının Alınması Mexaniki Kilidləmə:
- Elektrik açarlarının təsadüfən açılması və bağlanmasının qarşısını alır
- Yük altında elektrik açarı arabasının itələnməsinin və ya çəkilməsinin qarşısını alır
- Enerji verilərkən torpaqlama açarının təsadüfən bağlanmasının qarşısını alır
- Torpaqlama açarı qapalı vəziyyətdə olduqda ona enerji verilməsinin qarşısını alır
- Enerjili bölməyə təsadüfən daxil olmağın qarşısını alır

3. Tamamilə Qapalı Müstəqil Bölmələr: Metal arakəsmələr qövs qövsünü effektiv şəkildə boğaraq funksional sahələri ayırır. yayılması və qarşılıqlı müdaxilə.

4. Ön Əməliyyat və Baxım: Bütün əməliyyatlar və texniki qulluq kabinetin qarşısından tamamlana bilər, quraşdırma sahəsinə qənaət.

5. Yüksək Etibarlılıq və Yüksək Təhlükəsizlik: Yüksək izolyasiya səviyyələri ilə beynəlxalq əsas standartlara cavab verir və güclü nasazlıq müqaviməti.

6. Modul dizayn: Daxil olan xətt şkafı, çıxan xətt kabineti, ölçü şkafı kimi çevik şəkildə konfiqurasiya edilə bilər, şin bölməsi şkafı və s.

Əsas Tətbiq Ssenariləri

1. Gələn Xətt Şkafı (Elektrik Şəbəkəsinin Qəbulu)

2. Çıxış Xətti Şkafı (Yüklərə, Mühərriklərə və Transformatorlara Enerji Paylanması)

3. Mühərrikin İdarəetmə Şkafı (Böyük Motorun işə salınması, dayandırılması və qorunması)

4. Transformator qidalandırıcı şkaf (paylayıcı transformatorun qorunması)

5. Busbar Bölmə Şkafı (Şin Bölməsi və Avtomatik Transfer Kommutasiyası)

Faktiki tətbiq halları

Məsələn 1: Jiangsu əyalətində Böyük Neft-Kimya Sənaye Parkı

Layihənin Çətinlikləri: Neft-kimya zavodunun enerji təchizatının davamlılığı, təhlükəsizliyi və uzunmüddətli sabit əməliyyat tələb edən nasazlığa dözümlülük.
Həll yolu: 36 ədəd Usune KYN28A-12 vakuum açar şkafları sistemə daxil olan və çıxan xətlər üçün istifadə edilmişdir. böyük motor nəzarəti.
Əməliyyat Nəticələri: 8 ildən çox müddət ərzində böyük nasazlıqlar olmadan davamlı və sabit əməliyyat, effektiv şəkildə nail olmaq həddindən artıq yüklənmə və qısaqapanmadan qorunma, fasiləsiz istehsalın təmin edilməsi.

Məsələn 2: Zhejiang əyalətindəki kommersiya kompleksi

Layihənin Çətinlikləri: Hündürmərtəbəli binanın enerji paylama otağında məhdud yer, kompakt, təhlükəsiz və asan saxlanılan avadanlıq.
Həll yolu: 22 Usune KYN28A-12 keçid qurğusunu öndən əlçatan strukturu ilə konfiqurasiya edin.
Əməliyyat nəticələri: Yüksək yerdən istifadə, rahat texniki xidmət və kritik yüklər üçün etibarlı qorunma bina işıqlandırması, kondisioner və yanğından mühafizə kimi.

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: KYN28A-12 və KYN28-24 arasındakı fərq nədir?

A: Əsas fərq nominal gərginlik səviyyəsidir: KYN28A-12 12kV (10kV sinif) sistemlər üçün uyğundur, halbuki KYN28-24 24kV (20kV sinif) sistemlər üçün uyğundur. Hər ikisi müvafiq gərginlik səviyyələrinə uyğun olaraq hazırlanmışdır izolyasiya məsafəsi, izolyasiya komponentinin seçimi və daxili komponentin nominal parametrləri baxımından.

S2: Usune bu vakuum açarı şkafını ixrac layihələri üçün fərdiləşdirə bilərmi?

A: Bəli. Peşəkar istehsalçı olaraq, Usune cavab vermək üçün layihə tələblərinə uyğun olaraq parametrləri tənzimləyə bilər IEC və ANSI kimi müxtəlif regional standartlara malikdir və elektrik açarı modellərini, qoruyucu releləri və ölçüləri.

3-cü sual: Orta Gərginlikli 11kV Daxili Vcb Panelinin xidmət müddəti və texniki xidmət dövrü hansılardır?

A: Normal texniki xidmət şəraitində dizayn edilmiş xidmət müddəti 20-30 ildir. Əsasən müntəzəm texniki qulluq izolyasiya testi, elektrik açarının xarakteristikası yoxlamaları və relenin kalibrlənməsi daxildir. Çıxarılan araba strukturu tez dəyişdirməyə imkan verir, texniki xidmətin dayanma müddətini əhəmiyyətli dərəcədə azaldır.
