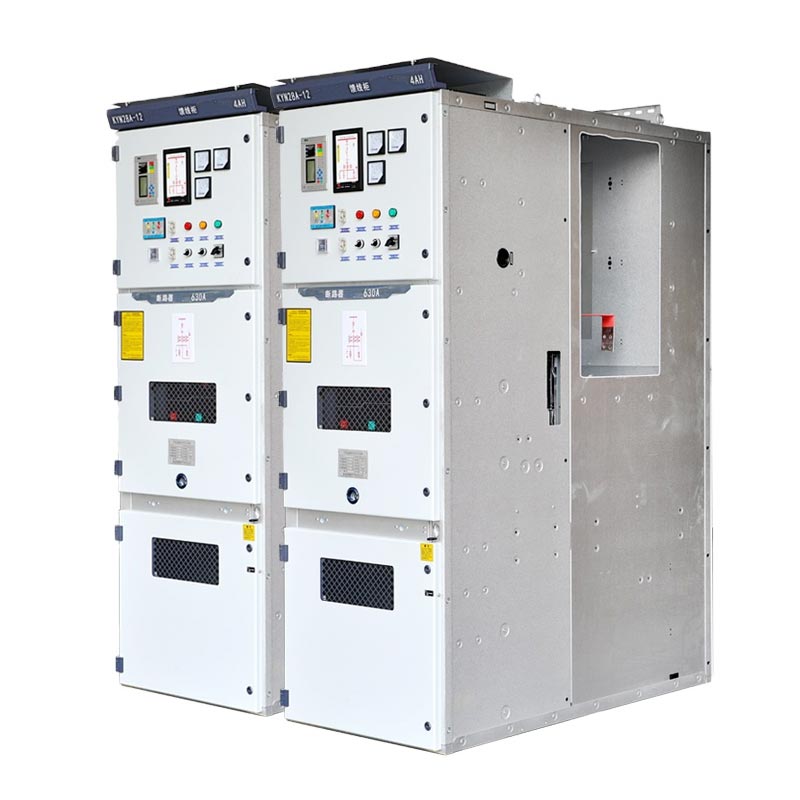

Kyn28 Kommutator 11kV

Usune Kyn28 Kommutator 11kV 3.6kV–12kV, 50Hz üç fazalı AC sistemləri üçün uyğundur, enerji qəbulunu təmin edir, paylanması, nəzarəti, mühafizəsi və monitorinqi. O, tək şin, tək şin bölməsi və ikiqat sətirləri dəstəkləyir busbar qoşulma üsulları, onu enerji sistemlərində əsas enerji paylama cihazı halına gətirir. Əsas məhsul kimi a peşəkar Çin enerji avadanlığı təchizatçısı, o, qlobal miqyasda etibarlı orta gərginlikli elektrik paylayıcısına çevrilmişdir zavod istehsal imkanları və sabit keyfiyyət sayəsində həll.

Aşağı gərginlikli keçid qurğusu

Orta gərginlikli keçid qurğusu

Əsas Standartlara Uyğunluq

Usune Kyn28 Kommutator 11kV məhsulu təmin etmək üçün beynəlxalq və yerli standartlara ciddi şəkildə riayət edir. etibarlılıq, təhlükəsizlik və qarşılıqlı fəaliyyət:

1. IEC 60298 / IEC 62271-200: 1kV-dan 52kV-a qədər nominal gərginlikli AC metal qapalı keçid qurğusu
2. GB 3906-2006: 3–35kV AC Metal Qapalı Kommutator və İdarəetmə Şkafları
3. DL/T 404-2007: Daxili AC yüksək gərginlikli keçid qurğuları üçün texniki spesifikasiya
4. GB/T 11022: Yüksək gərginlikli keçid qurğuları üçün ümumi spesifikasiya

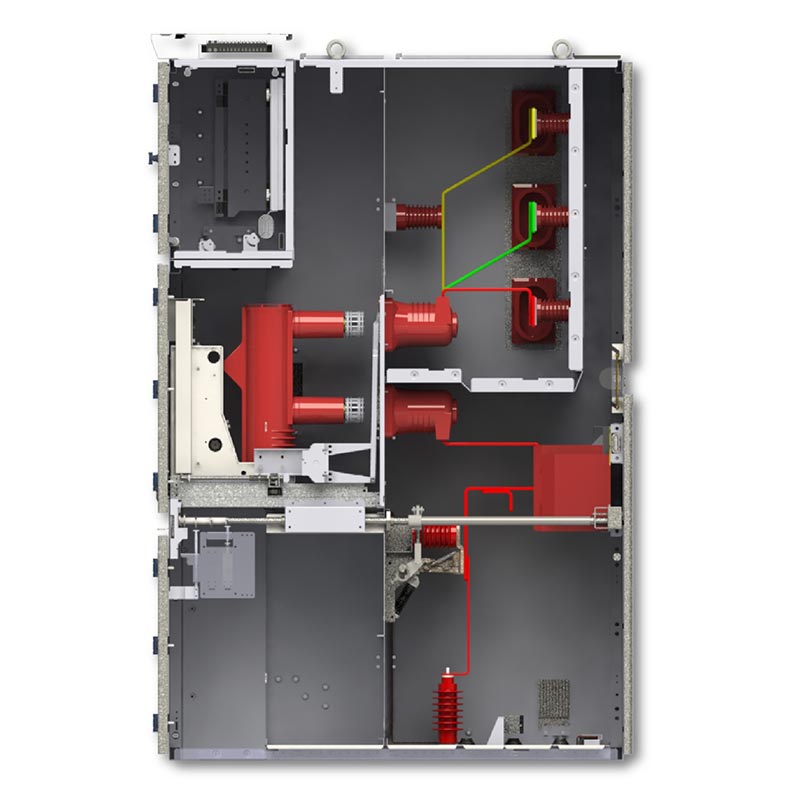

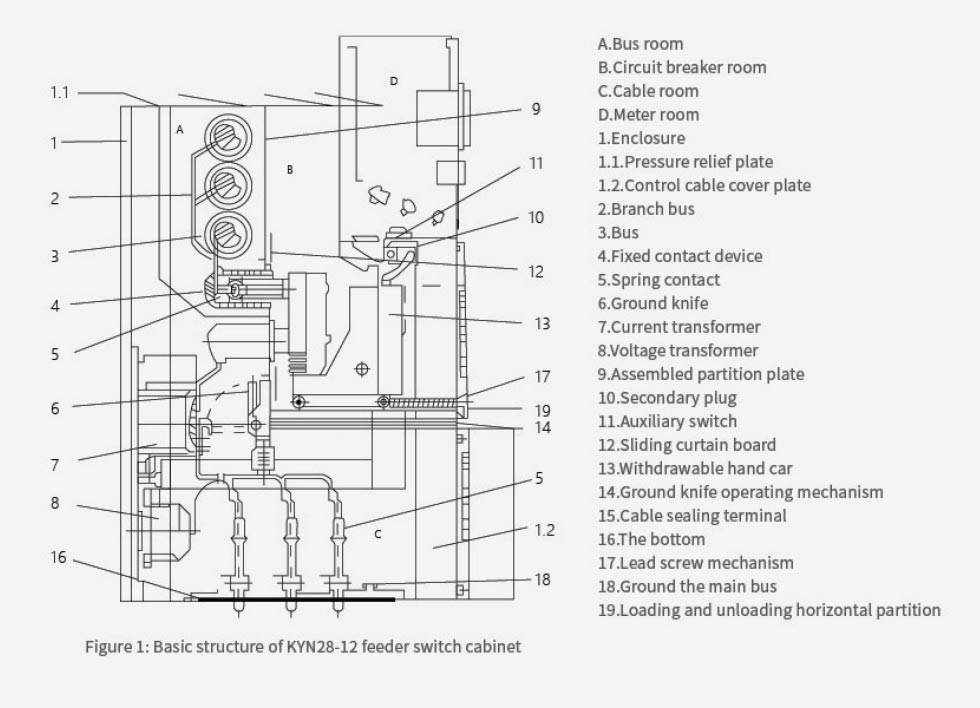

Struktur və Dizayn Xüsusiyyətləri

Kyn28 Kommutator 11kV korpusu yüksək keyfiyyətli sinklənmiş/soyuq haddelenmiş modul boltlu strukturu qəbul edir. metal arakəsmələrlə beş müstəqil torpaqlama bölməsinə bölünmüş polad lövhə, nasazlığın qarşısını effektiv şəkildə alır yayılması.

1. Elektrik kəsici bölməsi: Mexaniki ilə çıxarıla bilən vakuum açarı arabası ilə təchiz edilmişdir. bir-birinə qarışan
2. Busbar bölməsi: Müstəqil olaraq təcrid olunmuş əsas şinləri və şaxələndirici şinləri quraşdırır.
3. Kabel bölməsi: Kabel birləşmələri üçün istifadə olunur, tərkibində transformatorlar, torpaqlama açarları, gərginlik dayandırıcılar və s.
4. Nəzarət Alətləri Bölməsi: Rölələr, alətlər, qoruyucu qurğular və ikincil sxemləri quraşdırır.
5. Təzyiq Azaldıcı Kanal: Qövs təzyiqinin təhlükəsiz buraxılmasına imkan verən yuxarıda təzyiqi azaltma cihazı ilə təchiz edilmişdir. nasazlıq olduqda.

Əsas üstünlüklər

1. Çıxarıla bilən əl arabasının dizaynı: Elektrik açarı və PT əl arabaları bir-birini əvəz edə bilər və bu, sürətli texniki xidmətə imkan verir. və bütün şin bölməsini enerjisizləşdirmədən dəyişdirmə.
2. Kompleks Beş Qoruyucu Kilitləmə: Elektrik açarının təsadüfən açılmasının/bağlanmasının qarşısını alır, qarşısını alır yük altında əl arabasını itələmək/dartmaq, enerji verilərkən torpaqlama açarının bağlanmasının qarşısını alır, enerjinin verilməsinin qarşısını alır torpaqlama açarı bağlandıqda və enerji verilmiş bölmələrə təsadüfən daxil olmanın qarşısını alır.
3. Kompakt Quruluş: Ön tərəfə baxan əməliyyat və texniki xidmət, quraşdırma sahəsinə qənaət.
4. Yüksək ətraf mühitə uyğunlaşma: Rütubətli mühitlər üçün uyğun olan daxili kondensasiya qızdırıcısı.

Əsas tətbiq növləri:

1. Daxil olan xətt şkafı (qəbuledici güc)
2. Çıxan xətt şkafı (güc qidalandırıcılara/motorlara paylanır)
3. Gərginlik transformatoru və gərginlik ölçmə şkafı
4. Ölçmə şkafı (enerji sayğacı ilə)
5. Şina bölməsi şkafı
6. İzolyasiya şkafı

Ətraf mühit şəraiti

- Ətraf mühitin temperaturu: -15℃ ~ +40℃
- Gündəlik orta nisbi rütubət ≤95%, aylıq orta ≤90%
- Partlayıcı, aşındırıcı qazlar və ya keçirici toz yoxdur, güclü vibrasiya yoxdur
- Yalnız daxili quraşdırma

Əsas texniki parametrlər

Faktiki ərizə işi

Urban commercial complex power distribution project. A 50-story commercial complex (office + commercial + entertainment) in East China uses 18 Usune Kyn28 Switchgear 11kV units, including incoming lines, outgoing lines, PTs, metering, section cabinets, and isolation cabinets, with redundant power supply via dual busbars.

İki illik istismardan sonra heç bir planlaşdırılmamış elektrik kəsilməsi olmadan 99,98% enerji təchizatı etibarlılığına nail oldu. The kommutator tez bir zamanda dəyişdirilə bilər, bu da texniki xidmət müddətini əhəmiyyətli dərəcədə azaldır. Kompakt şkaf otaqda yerə qənaət edir paylama otağı və kondensasiya qızdırıcısı rütubətli mühitlərdə sabit işləməyi təmin edir.

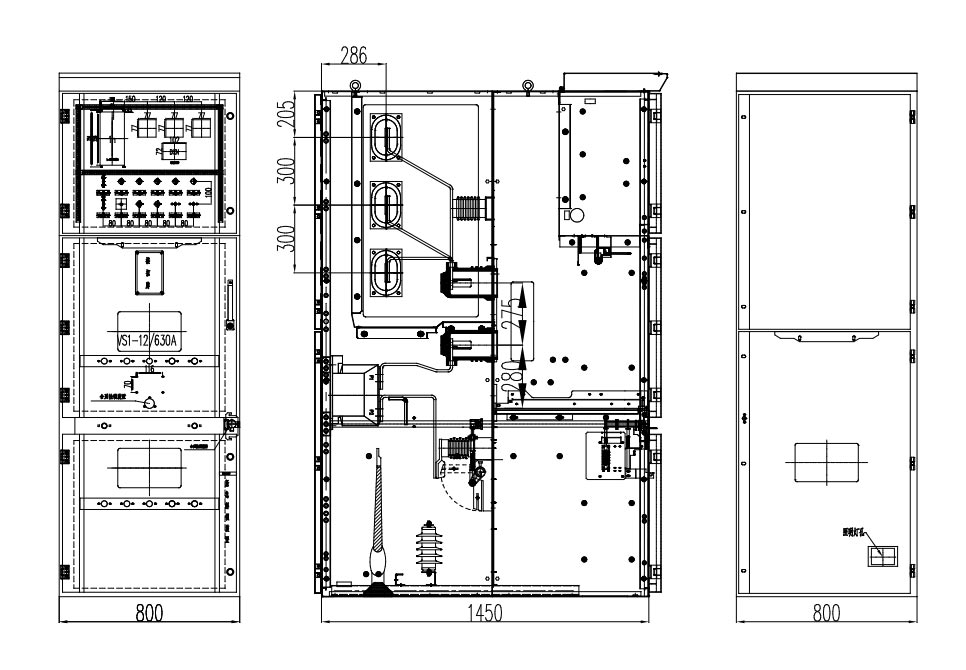

Məhsulun Xarici Ölçüsü

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: Usune KYN28 11kV ilə ənənəvi sabit keçid qurğuları arasında əsas fərqlər hansılardır?

A: Əsas fərq çıxarıla bilən keçid qurğusunun quruluşudur. Elektrik kəsiciləri müstəqil olaraq geri çəkilə bilər və dəyişdirilməsi, təmir zamanı elektrik enerjisinin tam kəsilməsi ehtiyacını aradan qaldırır. Bu, daha yüksək təhlükəsizlik və texniki xidmət səmərəliliyi və müstəqil bölmə xəta diapazonunu effektiv şəkildə məhdudlaşdırır.

2-ci sual: Kyn28 Kommutator 11kV yüksəklikdə və ya xüsusilə rütubətli mühitlərdə istifadə edilə bilərmi?

A: Bəli. Peşəkar istehsalçı kimi Usune yüksək hündürlükdə azalma dizaynı, təkmilləşdirilmiş izolyasiya və korroziyadan qorunma və rütubətli mühitlərdə etibarlı işləməyi təmin etmək üçün quraşdırılmış qızdırıcı.

Q3: Məhsulun zəmanəti və satışdan sonrakı xidmət haqqında nə demək olar?

A: Bütün maşın 12 aylıq zəmanət, gündə 24 saat cavab verən qlobal texniki komanda və sürətlidir. əsas ərazilərdə yerində xidmət mövcuddur. Biz həmçinin uzunmüddətli texniki xidmət və texniki təlimlər veririk.
