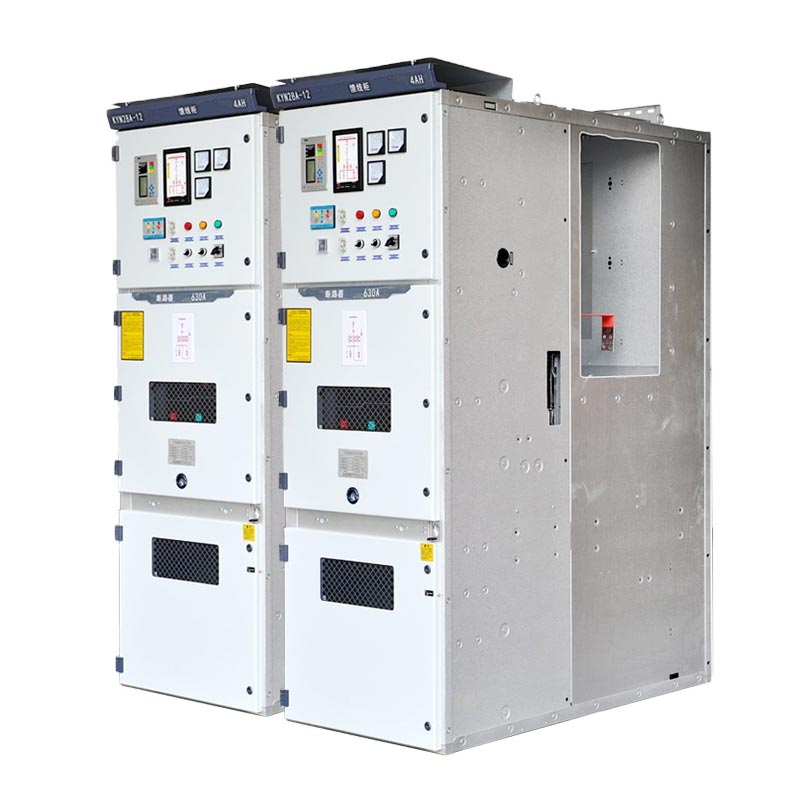

Kyn28 Kommutator 12kv

Usune Kyn28 Kommutator 12kV, nominal gərginlikləri 3,6kV olan, daxili yüksək gərginlikli enerji paylama cihazıdır. 7.2kV və 12kV, 50/60Hz üç fazalı AC güc sistemləri üçün uyğundur. Müasir gücdə əsas elektrik avadanlığıdır ötürülməsi və paylanması, sənaye enerjisinin paylanması və kommersiya binalarının enerji təchizatı sahələri. Məhsul zirehli, metal qapalı konstruksiya qəbul edir, avtomatik açarlar, şinlər kimi funksional bölmələri tamamilə ayırır. kabellər və alətlərə nəzarət. Bu dizayn başlanğıcdan qövs xətalarının yayılmasını aradan qaldırır. Bu da çıxarıla bilən vakuum açarı arabası ilə təchiz olunub, bağlanmadan sürətli texniki xidmət və dəyişdirmə imkanı verir. təhlükəsiz, dayanıqlı və səmərəli işləmə üçün enerji sistemlərinin əsas tələblərinə tam cavab verən şindən texniki qulluq.

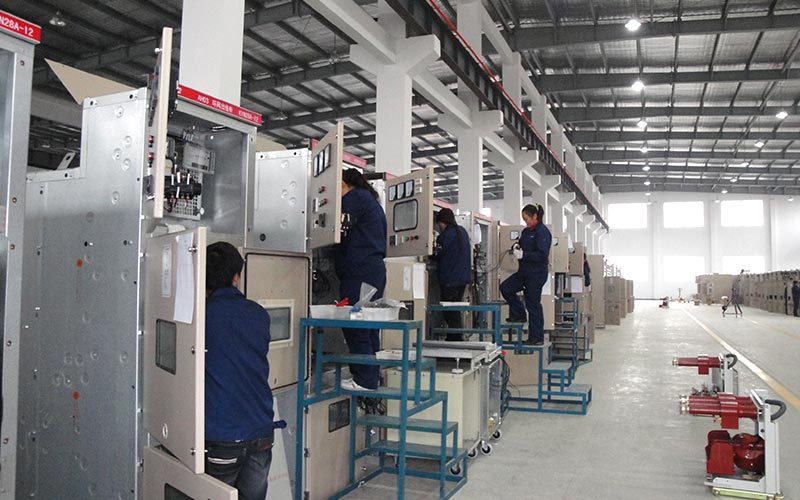

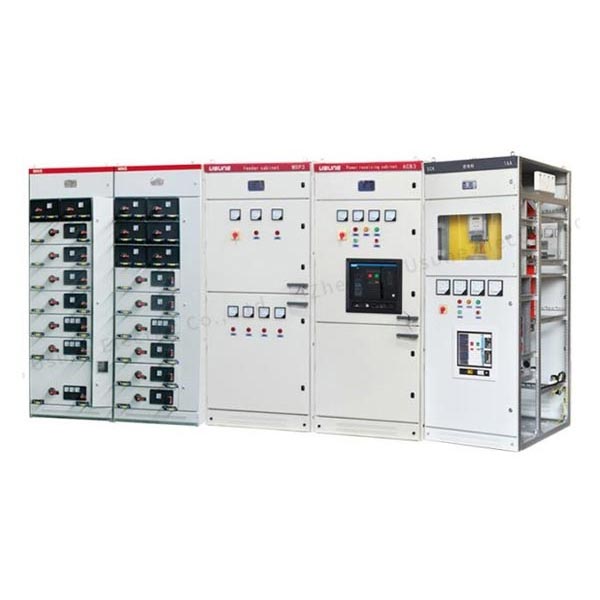

Aşağı gərginlikli keçid qurğusu

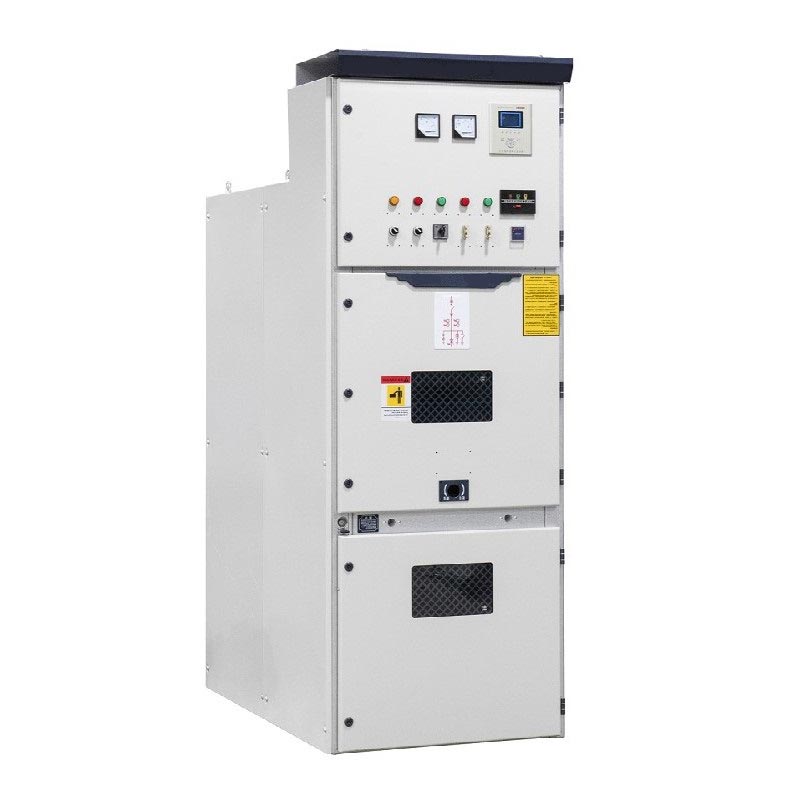

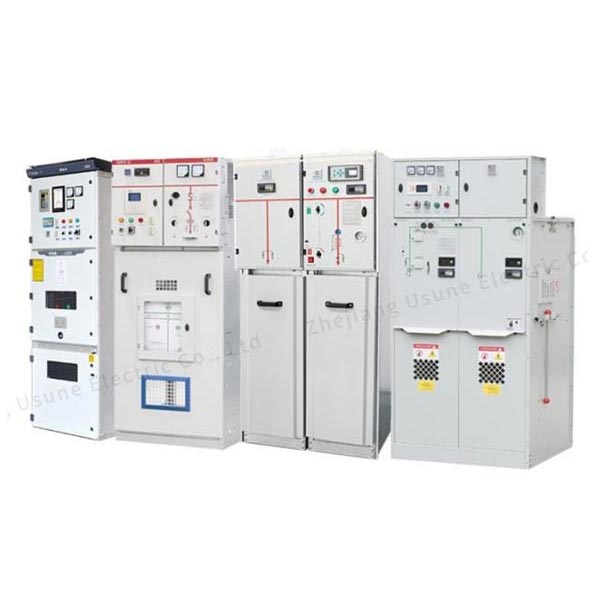

Orta gərginlikli keçid qurğusu

Əsas Texniki Parametrlər

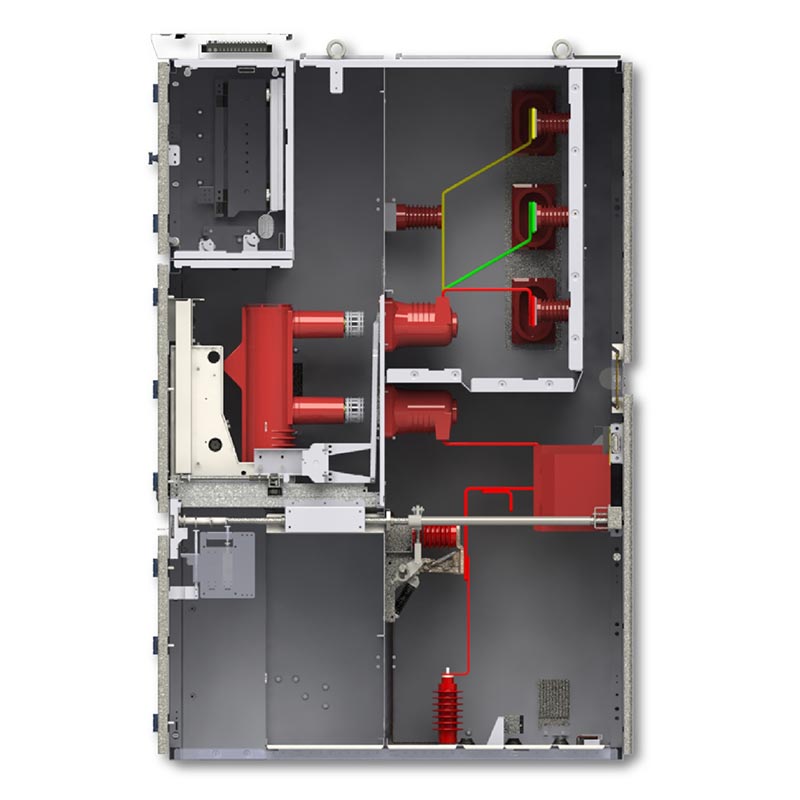

Müstəqil bölmə strukturu

Kyn28 Kommutator 12kV, bütün metal izolyasiya ilə modul bölmə dizaynını qəbul edir. Dörd funksional sahə tamamilə müstəqildir, nasazlığın yayılmasının qarşısını effektiv şəkildə alır:

1. Dövr açarı bölməsi: Dəqiq rəhbərlik və elektrik açarı ilə təchiz edilmiş vakuum açarı arabasını quraşdırır. arabaların təhlükəsiz hərəkətini təmin etmək üçün bir-birinə bağlanan mexanizmlər.
2. Şin bölməsi: Mükəmməl izolyasiya performansına malik əsas və şaxələndirici şinlərin qapalı sxemi fazadan fazaya/fazadan yerə qısaqapanma riski.
3. Kabel bölməsi: Geniş yer, çoxdövrəli kabel birləşmələri üçün uyğundur, kabel çəkilişini, naqillərin çəkilməsini asanlaşdırır, və sınaq.
4. Alət və İdarəetmə Bölməsi: Mühafizə cihazlarını, ölçmə alətlərini və idarəetmə dövrəsini birləşdirir mərkəzləşdirilmiş monitorinq və əməliyyat üçün komponentlər.
5. Təzyiq Azaldıcı Qurğu: Üst tərəfdə xüsusi təzyiq relyef qapağı ilə təchiz olunub, qövsü tez bir zamanda buraxa bilər. daxili nasazlıqlar zamanı təzyiq, kabinetin və personalın təhlükəsizliyinin təmin edilməsi.

Əsas Məhsul Üstünlükləri

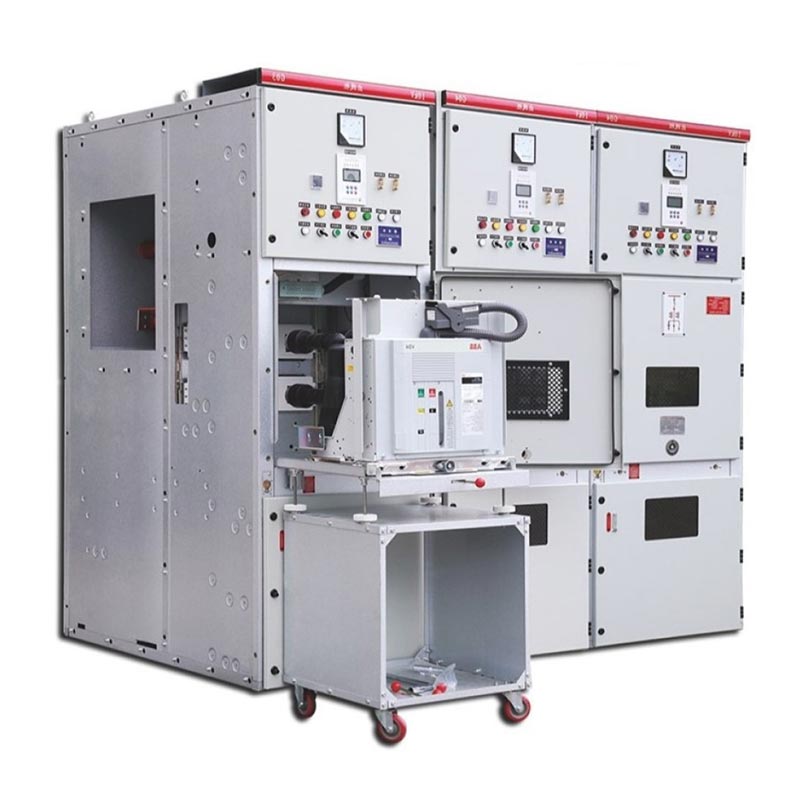

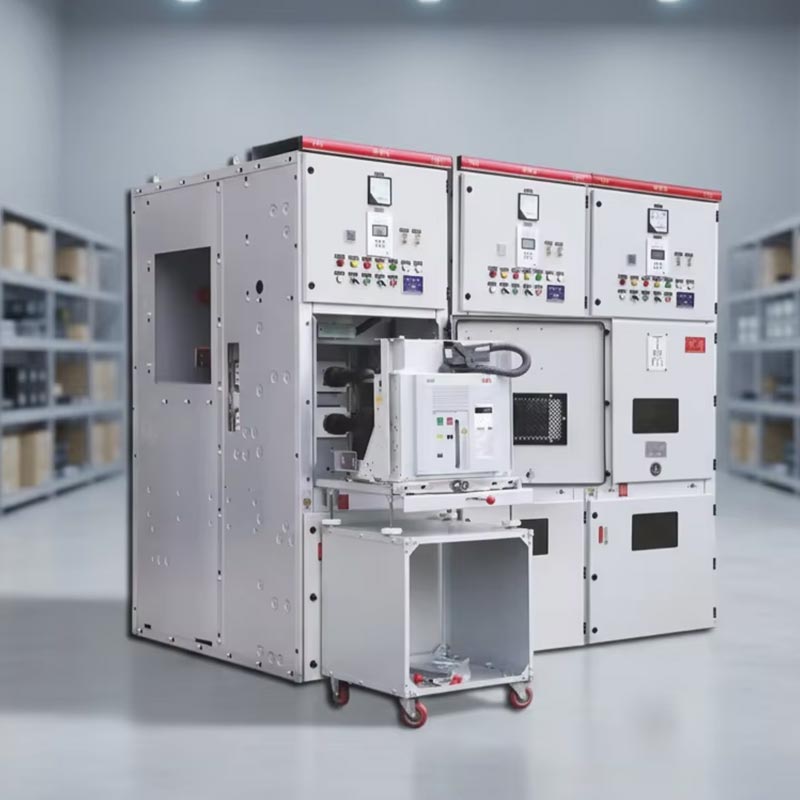

1. Çıxarılan Əl Arabası Dizaynı

Elektrik açarı, PT və təcridedici əl arabası seriyası tamamilə dəyişdirilə bilər. Baxım zamanı sadəcə çıxarın nasaz əl arabası və bütün avtobusu ayırmadan gücü tez bərpa etmək üçün ehtiyat əl arabasını itələyin, elektrik kəsilməsinə texniki qulluq müddətini əhəmiyyətli dərəcədə azaldır.

2. Kompleks "Beş Qarşısının Alınması" Mexaniki Kilidləmə:

- Elektrik açarlarının təsadüfən açılması və bağlanmasının qarşısını alır;
- Yük altında elektrik açarının əl arabasının çıxarılmasının/itələnməsinin qarşısını alır;
- Enerji verilərkən torpaqlama açarının təsadüfən bağlanmasının qarşısını alır;
- Torpaqlama açarı bağlı olduqda təsadüfən enerjinin yaranmasının qarşısını alır;
- Enerjili bölmələrə təsadüfən daxil olmağın qarşısını alır.

3. Optimallaşdırılmış Təhlükəsizlik və Baxım

Tam ön əməliyyat və texniki xidmət dizaynı arxa baxım sahəsinə ehtiyacı aradan qaldıraraq səmərəli qənaət edir paylama otağında mərtəbə sahəsi; kabinetdə yüksək rütubətə uyğunlaşa bilən daxili kondensasiya qızdırıcısı var mühitlərdə, kondensasiya nəticəsində yaranan izolyasiya qüsurlarının qarşısını alır.

4. Yüksək İzolyasiya və Arızalara Müqavimət

Kyn28 Kommutator 12kV yüksək keyfiyyətli izolyasiya materiallarından və elmi olaraq ayrılmış izolyasiyadan istifadə edərək, yüksək izolyasiya səviyyəsi. Qısa qapanmalara, həddindən artıq gərginliyə və digər elektrik nasazlıqlarına effektiv şəkildə müqavimət göstərir. Birləşdirilmiş metal zireh quruluşu ilə güclü qövs idarə etmə imkanlarına malikdir.

Əsas tətbiq növləri

1. Gələn Xətt Şkafı: Enerji qəbulunu və ümumi mühafizəni təmin edən yuxarı axın mənbələrindən enerji alır.
2. Çıxan Xətt Şkafı: Gücü yüklərə, mühərriklərə və digər terminal sxemlərinə paylayır, qoruma təmin edir.
3. PT və Gərginlik Ölçmə Şkafı: Sistem gərginliyinə nəzarət edir və həddindən artıq gərginlikdən qorunma təmin edir.
4. Ölçmə Şkafı: Dəqiq enerji istehlakı statistikası üçün enerji ölçmə alətlərini birləşdirir.
5. Busbar Bölməsinin Şkafı: Şin bölmələrinin seqmentli işləməsini, izolyasiyasını və qorunmasını təmin edir.
6. İzolyasiya Şkafı: Təhlükəsiz təmiri təmin edərək, elektrik izolyasiyasını təmin edir.

Real Dünya Tətbiqi Case

Məsələn 1: Şərqi Çində Böyük Məlumat Mərkəzi üçün 10kV Enerji Paylanması Layihəsi

Layihə Tələbləri: Məlumat mərkəzi 99,99% enerji mövcudluğu və sıfır xəta, yüksək sabitlik tələb edir serverlər və kimi əsas yüklərin fasiləsiz enerji təchizatını təmin etmək üçün orta gərginlikli enerji paylama sistemi soyutma avadanlığı.

Həll yolu: Usune Kyn28 Kommutator 12 kV-luq qurğulardan istifadə etməklə tam enerji paylama sistemi, o cümlədən daxil olan kabinetlər, ölçmə şkafları, PT şkafları və 12 çıxan kabinetlər. 40kA qısaqapanma ilə təchiz edilmişdir sürətli nasazlığa nail olmaq üçün kəsmə qabiliyyəti vakuum açarları və ağıllı inteqrasiya edilmiş qoruyucu qurğular izolyasiya və nasazlığın dəqiq yeri.

Əməliyyat Nəticələri: 2023-cü ildə istismara verildiyi vaxtdan sistem heç bir nasazlıq olmadan, 100% müdafiə hərəkətlərində dəqiqlik dərəcəsi. İllik elektrik kəsilməsi müddəti 5 dəqiqədən azdır və yüksək səviyyəyə tam cavab verir məlumat mərkəzinin enerji təchizatı tələblərinin etibarlılığı və onlarla iqtisadi itkilərin qarşısının alınması elektrik kəsilməsi səbəbindən milyonlarla dollar.

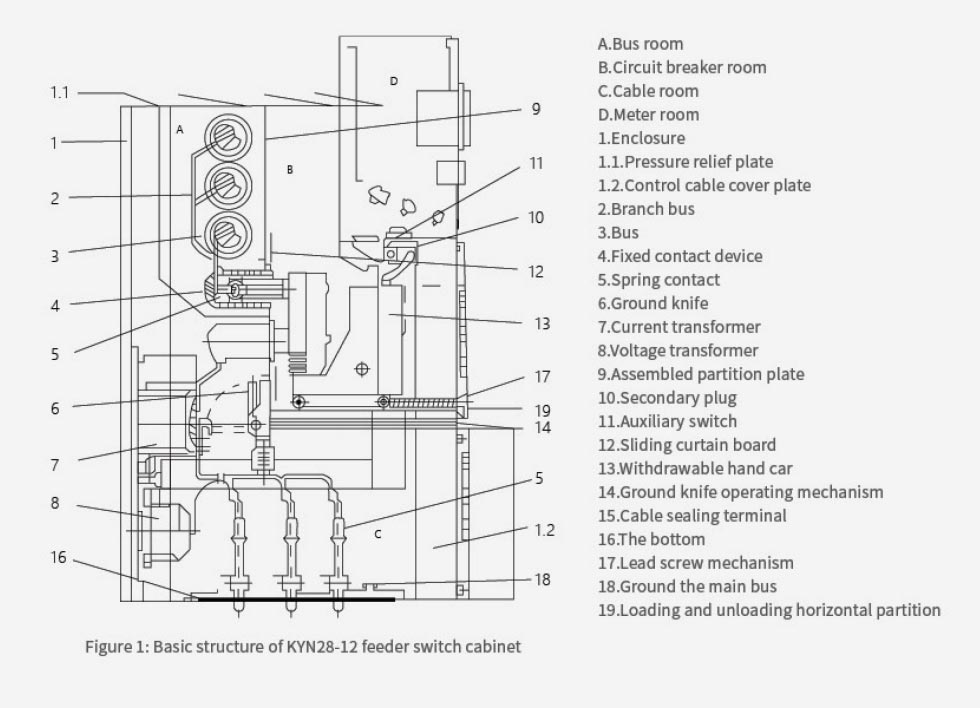

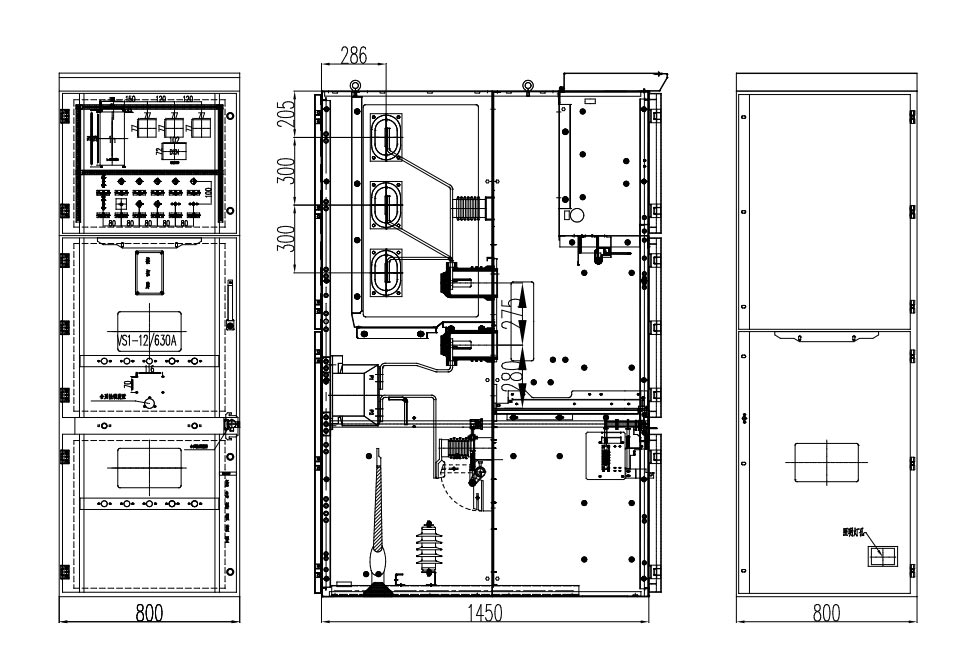

Məhsulun Xarici Ölçüsü

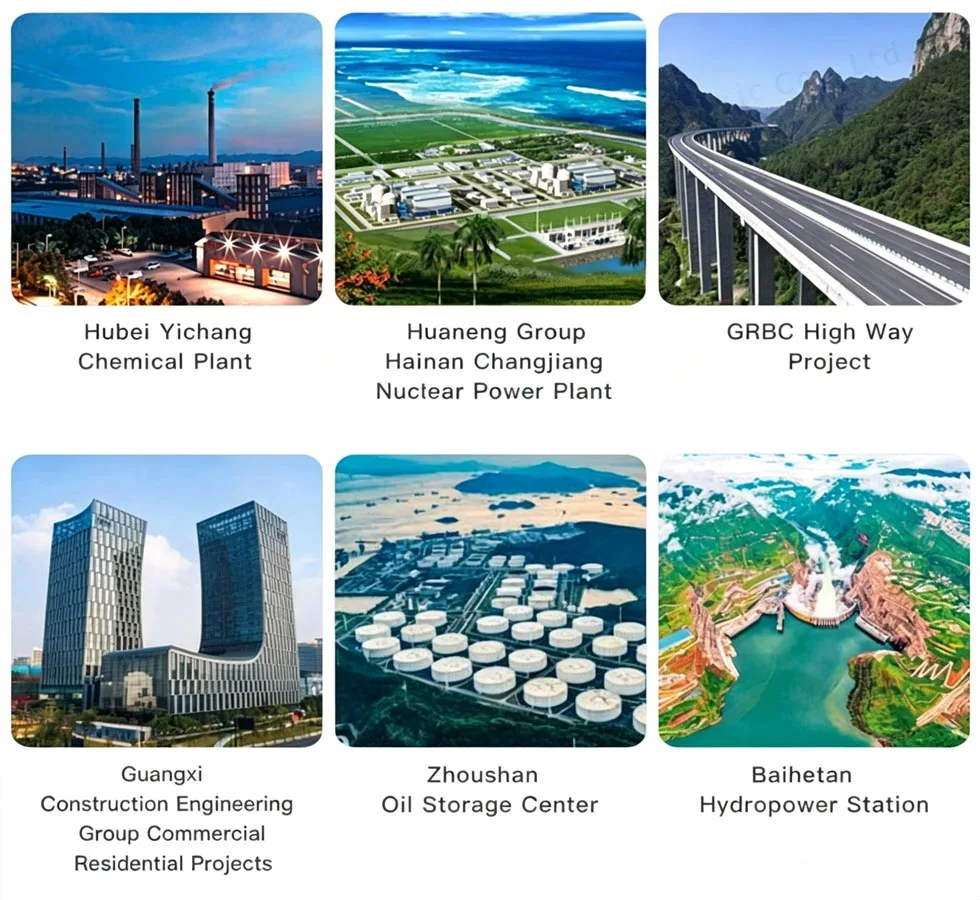

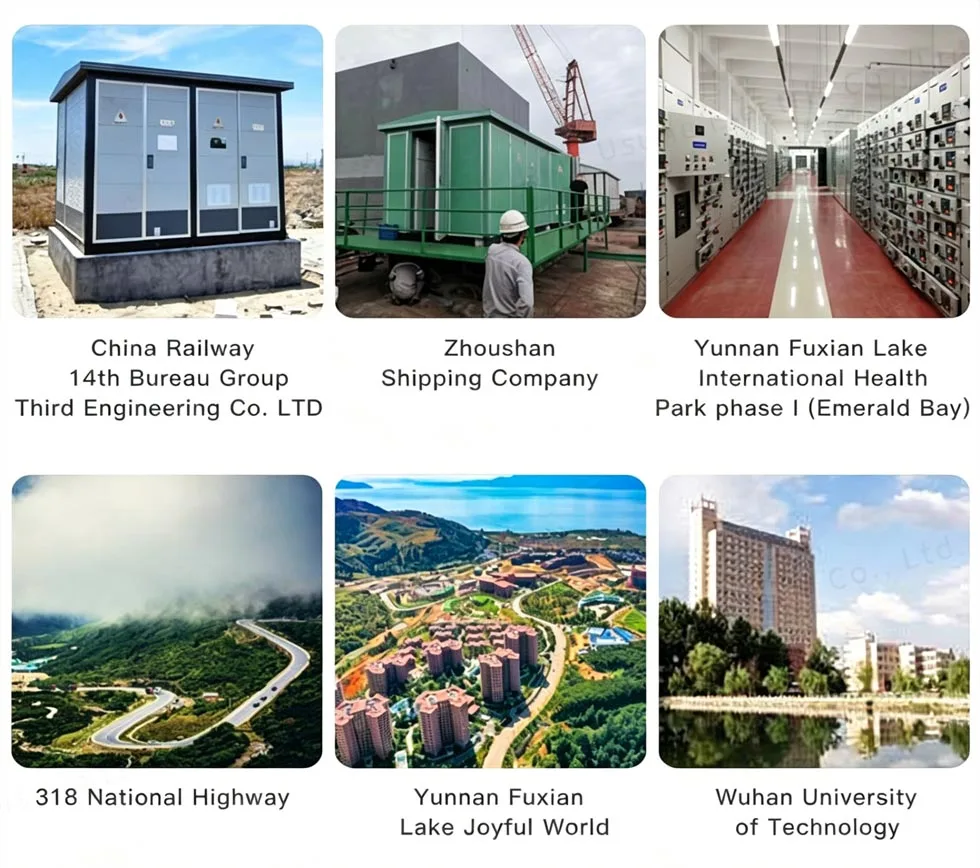

Layihə arayışı

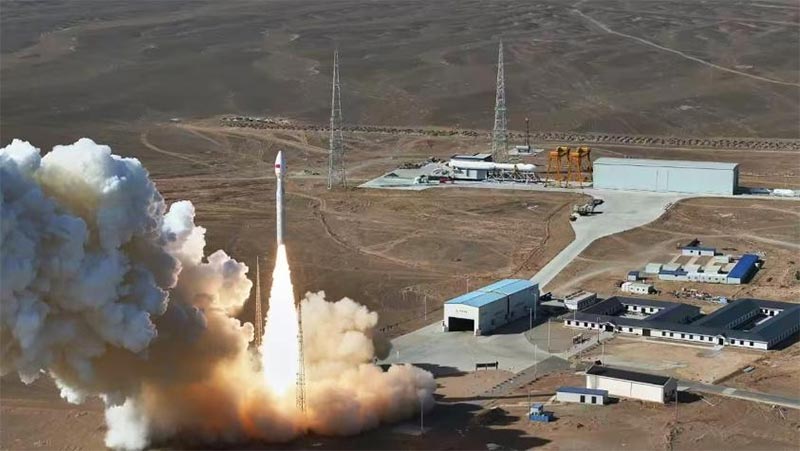

Cas-kosmik raket buraxılışı layihəsi

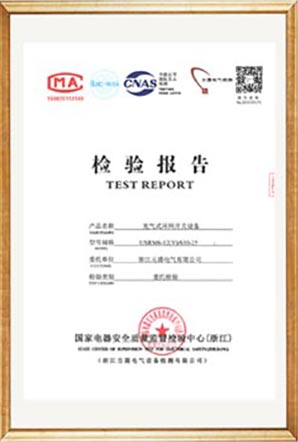

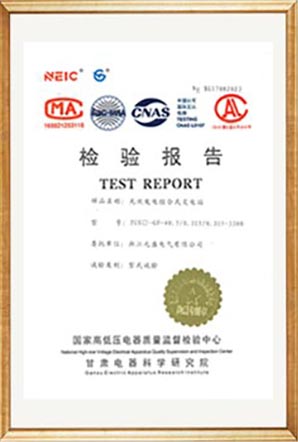

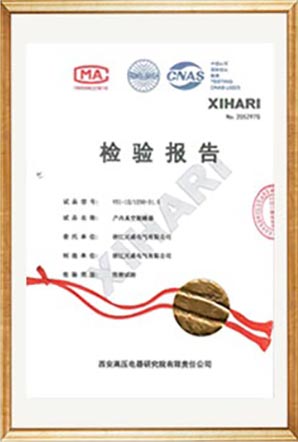

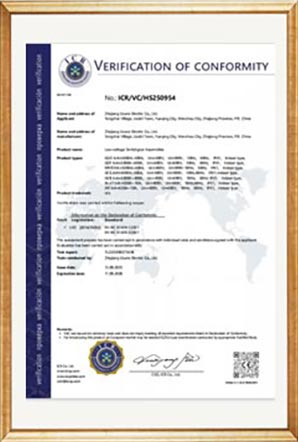

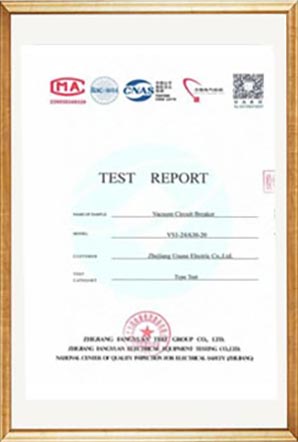

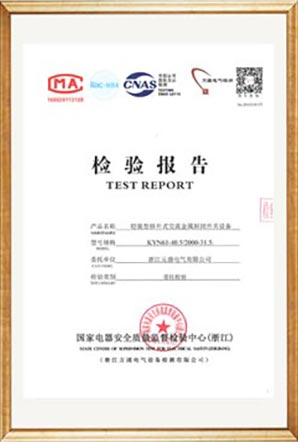

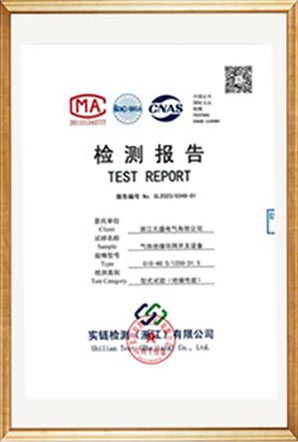

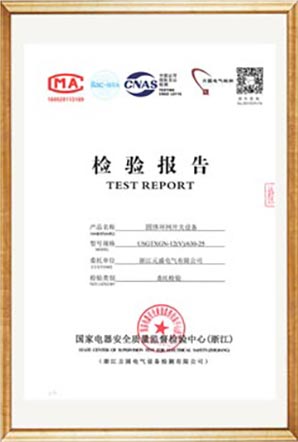

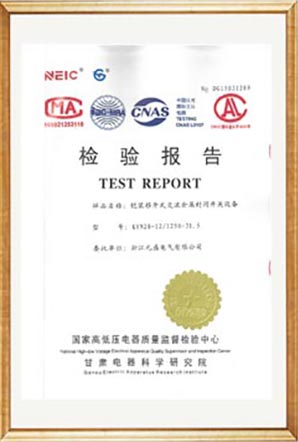

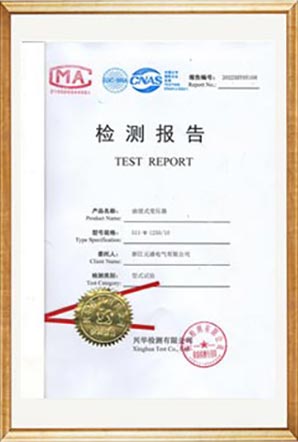

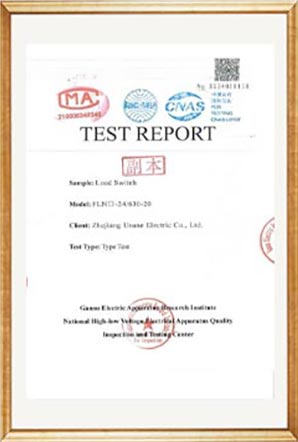

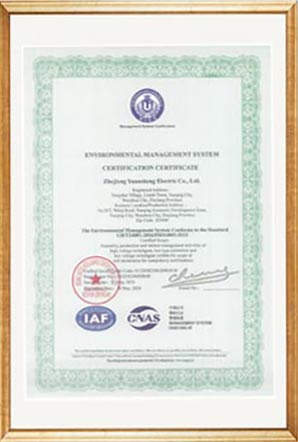

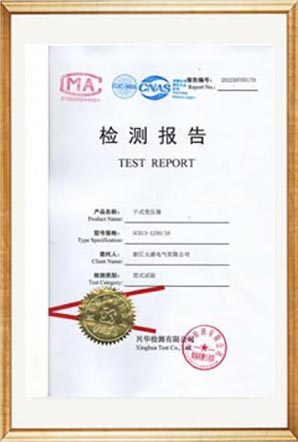

Test Hesabatı

Tez-tez verilən suallar

Q1: Kyn28 Kommutator 12kV sisteminin "beş davamlı" bloklanması mexaniki məcburi kilidləmə mexanizmidirmi? və onu deaktiv etmək olar?

Usune KYN28 keçid qurğusunun "beş davamlı" bloklama sistemi sırf mexaniki, məcburi kilidləmə dizaynından istifadə edir. heç bir elektrik yardımçı kilidini açan dövrə olmadan, yanlış işləmə ehtimalını struktur olaraq aradan qaldırır. Yalnız peşəkar texniki qulluqçular təhlükəsiz enerji şəraitində xüsusi alətlərdən istifadə edərək müvəqqəti olaraq kilidini aça bilərlər uğursuzluq və torpaqlama; normal əməliyyat zamanı onu açmaq mümkün deyil. Bu, IEC və daxili gücə tam uyğun gəlir təhlükəsizlik standartları, operatorların və avadanlıqların təhlükəsizliyini maksimuma çatdırmaq.

2-ci sual: Məhsul yüksək rütubətli və yüksək hündürlük mühitlərində normal işləyə bilərmi və hansı xüsusi müalicələr var tələb olunur?

Məhsulun standart rütubət tolerantlığı gündəlik orta ≤95% və aylıq orta ≤90% təşkil edir. Quraşdırılmış kondensator qızdırıcısı yüksək rütubətli mühitləri asanlıqla idarə edərək avtomatik olaraq nəmləndirir. Hündürlüyü >1000 m olan ssenarilər üçün ola bilər elektrik sənayesi standartlarına uyğun olaraq azalma ilə istifadə olunur (hər 1000 m artım üçün təxminən 10% azalma hündürlük). Sürünmə məsafəsini artırmaq və qarşılamaq üçün xüsusi dizayn edilmiş gücləndirilmiş izolyasiya versiyaları da mövcuddur yüksək hündürlükdə iş təhlükəsizliyi tələbləri.
