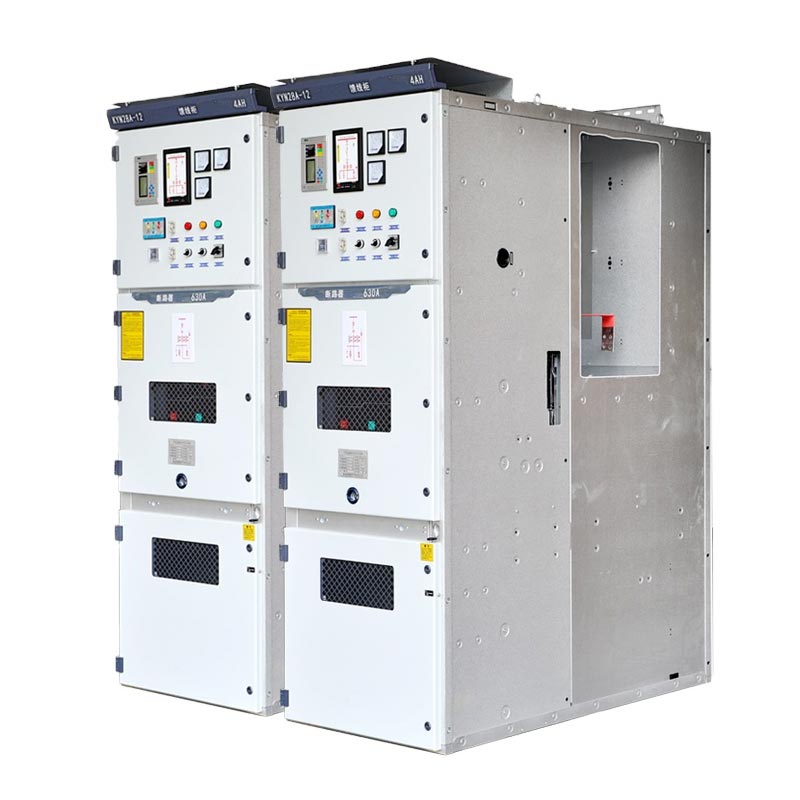

Kyn28 Kommutator 10kv

Usune Kyn28 Kommutator 10kV üç fazalı AC 50Hz, 3.6~12kV tək şin və tək şin üçün uyğundur seqmentləşdirilmiş güc sistemləri və hərtərəfli "beş sübut" funksiyalarına malikdir. Şkafın əl arabası bölməsi təchiz oluna bilər ilə vakuum açarları və vakuum kontaktorları kimi əsas komponentlər. ABB kimi markaların vakuum açarları VD4, Schneider HVX və Usune VS1 seçilə bilər. Bu, hazırda əsas daxili yüksək gərginlikli tam dəstdir güc əsasən müxtəlif yarımstansiyalarda və paylamalarda enerjinin ötürülməsi və qəbulu üçün istifadə olunan paylayıcı avadanlıq stansiyalar və dövrəyə nəzarət, mühafizə və monitorinq üçün.

Aşağı gərginlikli keçid qurğusu

Orta gərginlikli keçid qurğusu

Əməliyyat Mühitinin Tələbləri

• Ətraf havanın temperaturu: Yuxarı həddi +40℃, aşağı həddi -15℃;
• Nisbi rütubət: Gündəlik orta göstərici 95%-dən, aylıq orta göstərici 90%-dən çox olmayan;
• Hündürlük: 1000 m və aşağıda;
• Seysmik intensivlik: 8 dərəcədən çox olmayan;
• Yanğın və ya partlayış təhlükəsi, ciddi çirklənmə, kimyəvi korroziya və şiddətli vibrasiya yoxdur. Əgər fəaliyyət göstərir mühit GB3906-da göstərilən normal şərtləri aşırsa, istifadəçi və istehsalçı danışıqlar aparmalıdır və müəyyən etmək müvafiq şərtlər.

Texniki Parametrlər

• Nominal Gərginlik: 3,6kV, 6,6kV, 7,2kV, 10kV, 11kV, 12kV, 13,8kV, 15kV, 17,5kV, 20kV, 24kV;
• Nominal Tezlik: 50/60Hz;
• Nominal cərəyan: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Nominal Qısa Müddət Dözümlü Cərəyanı (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• Nominal İzolyasiya Səviyyəsi: 42kV (1 dəq güc tezliyi, elektrodlar arasında/yerə), 48kV (açıq kontakt); 75kV (ildırım impulsu, elektrodlar arasında/yerə), 85kV (açıq kontakt, pik dəyər);
• Qoruma Sinfi: Korpusun IP4X qoruma dərəcəsi, bölmələr üçün IP2X mühafizəsi;
• Şkaf növləri: Gələn xətt şkafları, çıxan xətt şkafları, transformator mühafizə şkafları, şkaf bağı kabinetlər, ayırıcı açar şkaflar, şin qaldırıcı şkaflar, PT/VT şkafları və s.;
• Şkaf ölçüləri: Eni 650mm/800mm/1000mm, Hündürlük 2300mm, Dərinlik 1450mm.

Əsas üstünlüklər

1. Hərtərəfli Təhlükəsizlik Mühafizəsi

Kyn28 Kommutator 10kV, hər bir funksional bölmə müstəqil olaraq zirehli metal qapalı strukturu qəbul edir. ayrıldı. Mexanik və elektrik kilidləri ilə birləşərək, beş davamlı kilidləməni tam həyata keçirir, aradan qaldırmaq səhv əməliyyat riski. Korpusun qorunma dərəcəsi IP4X-ə çatır və bölmənin qorunması IP2X-dir, daha da təhlükəsizliyin qorunması imkanlarının artırılması.

2. Stabil və Etibarlı Performans

IEC beynəlxalq standartlarına və ISO keyfiyyət idarəetmə sisteminə ciddi şəkildə uyğun olaraq dizayn edilmiş və istehsal edilmişdir, yüksək keyfiyyətli vakuum komponentlərindən istifadə edərək, müxtəlif tanınmış marka vakuum açarları ilə uyğun gəlir, güclü qısaqapanma qabiliyyəti, geniş gərginlik və cərəyan diapazonuna uyğunlaşır və uzunmüddətli dövr üçün uyğundur davamlı əməliyyat.

3. Rahat Quraşdırma və Baxım

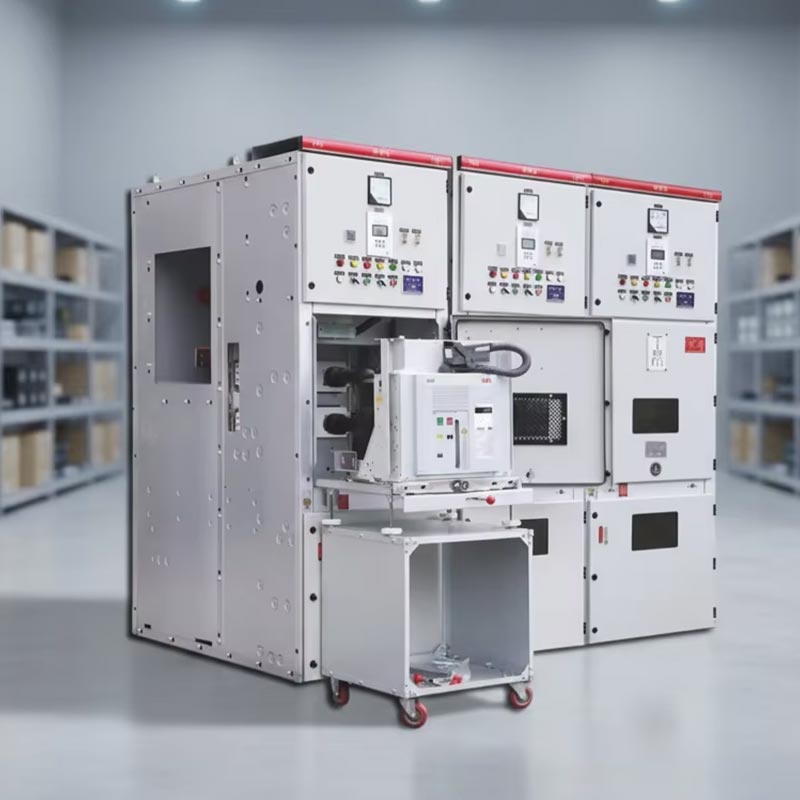

Çıxarıla bilən araba dizaynı tez və asan yoxlama və dəyişdirmə imkanı verir. Onun kompakt strukturu dəstəkləyir ön texniki qulluq, yerə və dayanma vaxtına qənaət. Standartlaşdırılmış şkaf ölçüləri müxtəlif quraşdırma ssenarilərinə uyğunlaşır, yüksək quraşdırma səmərəliliyi ilə nəticələnir.

4. Geniş tətbiq

Kyn28 Kommutator 10kV 3.6-dan 24kV-a qədər bütün gərginlik səviyyələrini əhatə edir, 50/60Hz ikili tezlik ilə uyğun gəlir. sistemləri, və elektrik stansiyaları kimi müxtəlif sənaye sahələrinin enerji paylama ehtiyaclarını qarşılamaq üçün müxtəlif kabinet növləri təklif edir, yarımstansiyalar, sənaye və mədən müəssisələri, hündürmərtəbəli binalar. O, həmçinin müxtəlif konvensiyaya uyğunlaşa bilər iş mühitləri.

Real Dünya Tətbiqi Case

Müəyyən bir şəhərdə 110 kV-luq yarımstansiyanın təmiri layihəsi 28 Usune KYN28-12 keçid qurğusunu seçdi. Avadanlıq yüksək yerdən istifadə, sürətli istismara və istismara verildikdən sonra 99,98% etibarlılıq dərəcəsinə nail oldu, əhəmiyyətli dərəcədə elektrik paylayıcı şəbəkənin təhlükəsizlik səviyyəsinin yüksəldilməsi. Bu layihədə keçid qurğusu uyğunlaşdırılıb hündürlük, temperatur və rütubət daxil olmaqla sahənin ekoloji tələbləri və uyğun vakuum dövrəsi yarımstansiyanın enerji paylama ehtiyaclarına mükəmməl uyğun gələn açar modeli seçilir.

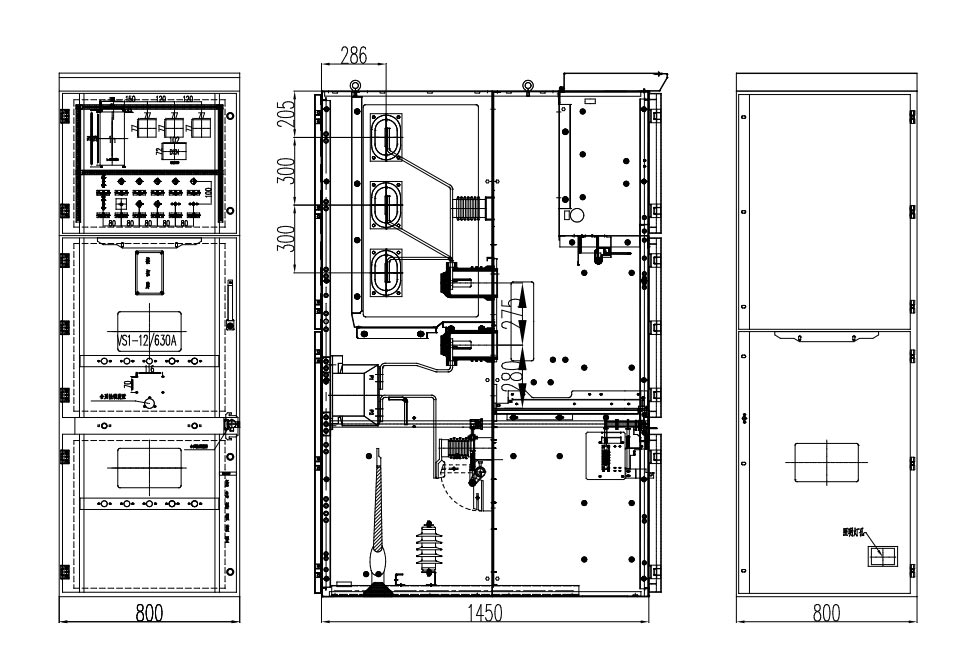

Məhsulun Xarici Ölçüsü

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

1-ci sual: KYN28 keçid qurğusunun xüsusi "beş sübutlu" funksiyaları hansılardır?

Cavab: Bunlara əsasən, elektrik açarlarının təsadüfən açılması və bağlanmasının qarşısının alınması, itələmə və çəkilməsinin qarşısının alınması daxildir yük altında olan əl arabası, torpaqlama naqillərinin canlı dövrələrə qoşulmasının qarşısını alır, birləşdirilmiş torpaqlama naqili olan elektrik açarı və personalın təsadüfən cərəyana daxil olmasının qarşısını alır bölmələr, bununla da personalın və avadanlıqların təhlükəsizliyini struktur olaraq təmin edir.

2-ci sual: Kyn28 Kommutator 10kV üçün müntəzəm texniki xidmət dövrü nədir?

Cavab: Hər 6 aydan bir müntəzəm yoxlama və hər 1-2 ildən bir hərtərəfli texniki qulluq etmək tövsiyə olunur, mexanizmin, izolyasiyanın, kilidləmənin və boltların sıxlığının yoxlanılmasına diqqət yetirir. Usene tam texniki təmin edir dəstək.

3-cü sual: Usune fərdi keçid qurğusu təmin edə bilərmi?

A: Bəli. Peşəkar istehsalçı kimi Usune daxili konfiqurasiyaları, qoruma səviyyələrini və gərginlik, cərəyan, mühafizə tələbləri və sahə mühitinə əsaslanan ağıllı monitorinq həlləri. Ola bilər həmçinin kabinet ölçülərini tənzimləyin və xüsusi ehtiyacları ödəmək üçün müvafiq vakuum açar modellərini seçin.

Xülasə, Usune Kyn28 Kommutator 10kV təhlükəsizlik, etibarlılıq və istifadə rahatlığını birləşdirir. Yetkin tərəfindən dəstəklənir dizayn, ciddi keyfiyyətə nəzarət və hərtərəfli texniki parametrlər, müxtəlif iş üçün uyğundur mühitlər və ssenarilər. Peşəkar istehsalçı və Çindən yüksək keyfiyyətli təchizatçı kimi Usune davam edir dünya üzrə istifadəçilərə sabit və səmərəli orta gərginlikli enerji paylama həlləri təqdim edir.
