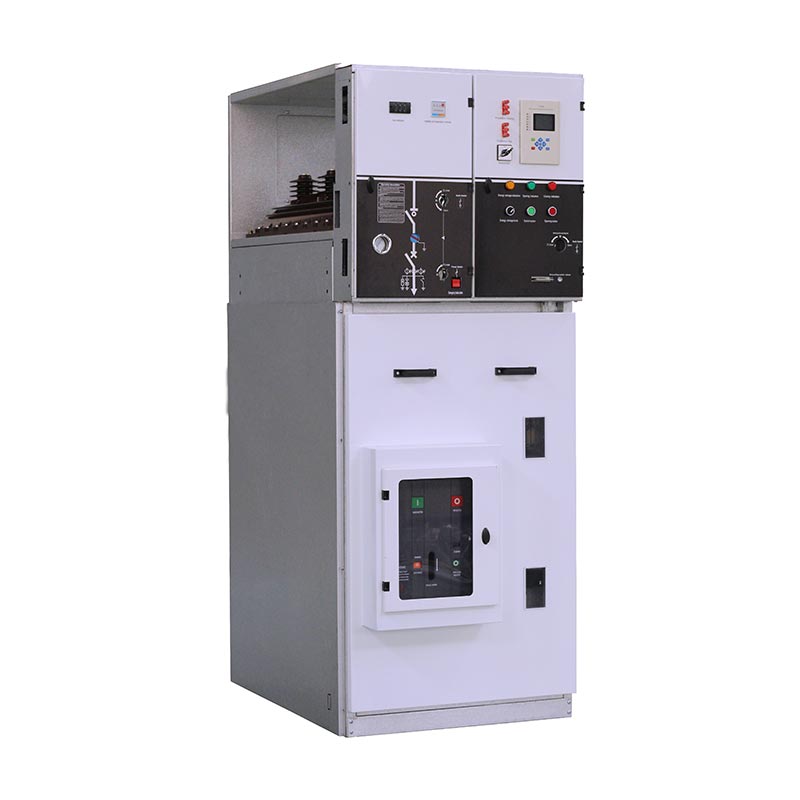

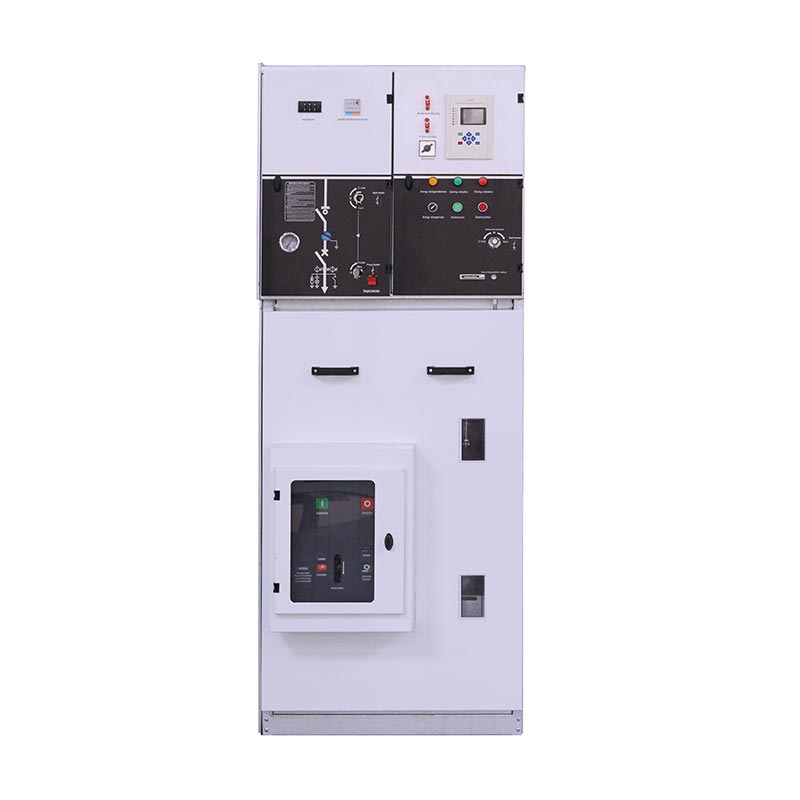

Halqa açarı ilə əsas blok

USUNE XGN15 seriyalı Halqalı Əsas Blok, dövrə açarı ilə kompakt, genişlənən, metal qapalı keçid qurğusudur. nəzərdə tutulmuşdur enerji paylanmasının avtomatlaşdırılması üçün. Bütün kabinet hava izolyasiya texnologiyasından istifadə edir, təhlükəsizlik və balanslaşdırır kompaktlıq, onu müxtəlif məhdud məkan quraşdırma ssenariləri üçün uyğun edir. Onun sadə quruluşu və çevik işləməsi yerlərdə tikinti və sonrakı təmir çətinliklərini əhəmiyyətli dərəcədə azaldın, enerji paylanmasını yaxşılaşdırın əməliyyat səmərəliliyi.

Geniş təcrübəyə malik peşəkar istehsalçı kimi USUNE tam Ar-Ge, istehsal və sınaq sistemi. XGN15 seriyalı məhsullar müstəqil olaraq öz fabrikində, xammaldan hər addımda istehsal olunur materiallar ardıcıl və sabit məhsul keyfiyyətini təmin etmək üçün beynəlxalq standartlara ciddi riayət etməklə hazır məhsullara.

Əsas Konfiqurasiya və Texniki Üstünlüklər

1.Əsas keçid konfiqurasiyası

Bu seriyanın əsas açarı, Devre kesicili Ring Main Unit, müstəqil olaraq SF6 yük açarıdır. USUNE tərəfindən istehsal olunur, uzun xidmət müddəti, sabit performans və aşağı texniki xidmət xərcləri kimi üstünlüklər təklif edir. Bu həmçinin istifadəçi ehtiyaclarına uyğun olaraq ən müasir vakuum açarları ilə təchiz oluna bilər, avadanlığın qırılma qabiliyyəti və qorunma səviyyəsi, müxtəlif enerji paylama ssenarilərinə uyğunlaşma.

2.İş rejimləri və avtomatlaşdırma səviyyəsi

Əsas keçid müxtəlif yerlərdəki əməliyyatlara uyğunlaşmaq üçün həm əllə, həm də elektriklə işləmə rejimlərini dəstəkləyir tələblər. O, "dörd uzaqdan" tələblərə mükəmməl cavab verən FTU və RTU cihazları ilə təchiz oluna bilər (uzaqdan idarəetmə, uzaqdan siqnalizasiya, məsafədən ölçmə və uzaqdan tənzimlənmə) elektrik enerjisinin paylanması avtomatlaşdırılması, həyata keçirilməsi enerji paylama sisteminin ağıllı monitorinqi və idarə edilməsi və bunun əsasının qoyulması ağıllı elektrik şəbəkəsinin təkmilləşdirilməsi.

3. Qabaqcıl Texnologiya

Tətbiqlər Qabaqcıl zondlama texnologiyasını və ən son qoruyucu releləri birləşdirir, o, dəqiq nəzarət edə bilir real vaxt rejimində avadanlığın işləmə vəziyyəti, anormal şəraitə tez cavab vermək və enerjinin təhlükəsizliyini təmin etmək paylama sistemləri və avadanlıqları. Yüngül və çevik montaj sxeminin qəbul edilməsi daşınma və yükü azaldır quraşdırma çətinlikləri, sonrakı təmir və genişləndirilməsini asanlaşdırarkən, daim dəyişən gücə cavab verir bazarın paylama ehtiyacları.

Ərizə

Halqa açarı ilə əsas blok 50/60Hz, 12-36kV enerji sistemləri üçün uyğundur və geniş şəkildə istifadə olunur. sənaye və mülki elektrik kabeli halqa şəbəkələri və enerji təchizatı terminalları. Peşəkar enerji paylayıcı avadanlıq kimi təchizatçı, USUNE məhsul dizaynını optimallaşdıraraq onu xüsusilə aşağıdakı ssenarilər üçün uyğunlaşdırıb:

- şəhərlərdə elektrik enerjisinin paylanması, kiçik yarımstansiyalar, keçid stansiyaları və yığma yarımstansiyalar;
- sənaye və mədən müəssisələri, ticarət mərkəzləri, hava limanları, metrolar və digər ictimai yerlərdə;
- Külək enerjisi istehsalı kimi yeni enerji sahələri;
- Xəstəxanalar, stadionlar, dəmir yolları və tunellər kimi əsas ictimai obyektlər.

Çində, dövrə kəsicisi olan üzük əsas bloku müxtəlif şəhər və kənd elektrik şəbəkələrində geniş istifadə edilmişdir. təmir layihələri, sabit performansı və etibarlı keyfiyyəti üçün istifadəçilərdən ardıcıl təriflər alır.

İşlək vəziyyətdə

- Hündürlük ≤1000mm
- Ətraf mühitin temperaturu: 45℃~-35℃, maksimum temperatur fərqi ≤25℃
- Orta gündəlik nisbi rütubət 95%-dən çox deyil
- Orta aylıq nisbi rütubət 90%-dən çox deyil
- Seysmik tutum: seysmik intensivlik 8 dərəcədən çox deyil
- Şiddətli vibrasiya və zərbə, yanğın, kimyəvi korroziya, partlayış riski sahəsi yoxdur

Texniki Parametrlər

Qoşun konfiqurasiya parametri

Gələn LBS

Trafo qoruyur

Ölçmə

Cbog w/.meter

Cb gedən

Kommutasiya qurğularının quruluşu və konfiqurasiyası

Əməliyyat mexanizmi

(1) İkifunksiyalı tək yaylı işləmə mexanizmi: K növü

Kommutasiya funksiyası qolu və ya motorla müstəqil şəkildə idarə olunur.
Torpaq açarı funksiyası işləmə qolu ilə müstəqil olaraq açılır və bağlanır və işləmə enerjisi belədir kontaktı bağlamaq və ya ayırmaq üçün buraxılan sıxılma yayı ilə təmin edilir.

(2) İkiqat funksiyalı ikiqat yay işləmə mexanizmi: Tip A

Kommutasiya funksiyası bir qolu və ya motor tərəfindən müstəqil şəkildə idarə olunur və işləmə enerjisi a tərəfindən təmin edilir kontaktı bağlamaq üçün buraxılan sıxılma yayı. Düymə ilə müstəqil açılma və bağlanma əməliyyatı (0) və ya açma qurğusu və ya manevr açma cihazı.
Torpaq açarı funksiyası işləmə qolu ilə müstəqil işləyir və işləmə enerjisi a tərəfindən təmin edilir kontaktı bağlamaq və ya ayırmaq üçün buraxılan sıxılma yayı.

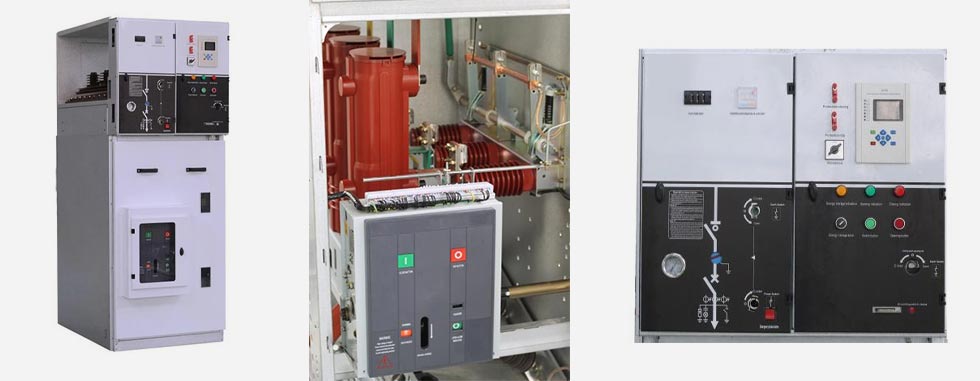

① Busbar otağı
② Əsas açar
③ Kabel otağı
④ İşləmə mexanizmi, kilidləmə mexanizmi və aşağı təzyiqə nəzarət otağı

Bütün keçid qurğusu şkafını yuxarı və aşağı iki bölməyə bölmək olar, şkafın yuxarı bölməsinə daxildir the avtobus otağı, yük açarı, əməliyyat mexanizmi otağı və aşağı gərginlikli otaq və aşağı blok kabeldən ayrılır otaq. Bütün üst blok dəyişdirilə bilər.

◇ Busbar otağı

Busbar otağı şkafın yuxarı hissəsində yerləşir. Busbar otağında əsas şinlər birləşdirilir birlikdə və keçid qurğusunun bütün cərgəsindən keçin.

◇ Yük kəsici açarı

Kommutasiya otağı SFG tipli kükürdlü heksaflorid yük açarı ilə təchiz edilmişdir. Yük açarının qabığı hazırlanır of epoksi qatranı tökülür, izolyasiyaedici vasitə kimi kükürd heksaflorid (SF6) qazı ilə doldurulur və qabıq təmin edilir. ilə müşahidə çuxuru. Kommutasiya otağı təchiz oluna bilər Müştərinin tələblərinə uyğun olaraq SF6 qaz sıxlığı sayğacı və ya siqnal kontaktlı qaz sıxlığı ilə.

◇ Kabel otağı

Yük açarı şkafında geniş bir kabel otağı var, əsasən kabel bağlantısı üçün istifadə olunur, belə ki, tək nüvəli və ya üç nüvəli kabellər ən sadə ekransız kabel başlığından istifadə etməklə birləşdirilə bilər və kifayət qədər yer də ola bilər yerləşdirmək ildırım qoruyucusu, cərəyan transformatoru, aşağı yer açarı və digər komponentlər. Standart dizayna uyğun olaraq, the kabinetin qapısında müşahidə pəncərəsi və təhlükəsizlik kilidləmə cihazı var. Kabel otağının alt lövhəsi möhür qapağı və dəstək mötərizəsi ilə uyğun ölçülü kabel sıxacı. Kabel otağının alt lövhəsi və qapı çərçivəsi çıxarıla bilər asanlaşdırmaq kabel quraşdırılması.

◇ Əməliyyat mexanizmi, kilidləmə mexanizmi və aşağı təzyiqə nəzarət otağı

Kilidlənmiş mexanizm otağı həm də idarəetmə paneli kimi çıxış edir. Aşağı gərginlikli otaq yayla işləyən bir cihazla təchiz edilmişdir mövqe göstəricisi və mexaniki kilidləmə cihazı olan mexanizm, həmçinin köməkçi ilə təchiz oluna bilər kontaktlar, açma rulonları, təcili söndürmə mexanizmləri, tutumlu canlı ekranlar, açar kilidlər və elektrik əməliyyat cihazları. At Eyni zamanda, aşağı təzyiq kamerası sahəsi də idarəetmə döngələri, sayğaclar və qoruyucu relelərlə təchiz oluna bilər, və 750 mm genişlikdəki şkafda daha çox aksesuar üçün iki eyni aşağı təzyiq kamerası var.

Elektrik açarları ilə təchiz edilmiş halqa şəbəkəsi şkafı, əsasən, halqa şəbəkəsində əsas enerji təchizatı kimi istifadə olunur enerji təchizatı sistemi, gözləmə enerji təchizatının daxil olan xətt şkafı və orta bölmə şkafı ikili enerji təchizatı sistemi.

◎ XGN15 V modul üzük şkafına daxildir:

(1) Vakuum açarı
(2) Kükürdlü heksaflorid açarı
(3) Mexanizm və bloklama
(4) Torpaq açarı

◎ Quraşdırma üsulu

Ön sabit, yan/yan quraşdırılmış sabit

◎ Əsas struktur

(1) Yuxarıdan aşağıya, alət otağı, avtobus otağı, yük (izolyasiya) keçid otağı, elektrik açarı otağı, kabel otaq.
(2) CT, PT, ildırım qoruyucusu, torpaqlama açarı və rele qoruyucu cihazı istifadəçiyə uyğun olaraq konfiqurasiya edilə bilər ehtiyaclar.
(3) Elektrik açarı və yük (izolyasiya) açarı bir-birinə bağlana bilər.

Əməliyyat təsviri

1. Dəstəyin işləməsi: Kommutasiya qurğusunun qarşısında dayanaraq, sapın yuxarı hissəsini tutun və irəli itələyin, digərini çevirmək üçün sapın ucunu tutan əl.
2. Şkaf qapısının enerji təchizatından əvvəl düzgün bağlandığından və ya torpaqlamadan ayrı olduğundan əmin olun.
3.Switch təzyiqölçən gücü yandırılmadan və söndürülməzdən əvvəl yoxlanılmalıdır.

Güc yandırın

1.Kabinetin qapısının bağlı olduğunu təsdiqləyin. Dəstəyi yuxarı işləmə çuxuruna daxil edin və saat əqrəbinin əksinə fırladın. Ayırıcı əyləc səsini eşidənə qədər 180°. Panelin mərkəzi göstəricisi yerindədir; aşağı qapıdır bağlanıb və torpaqlama açarı söndürülüb.

2.Insert the operating handle into the lower operating hole and clockwise rotate 180°until to hear the closing səs; the central indicator of the panel is in position D; the switch will be on, and then power supply operation is tamamlandı.

Gücü söndürün

1.Söndürün: İşləmə sapını aşağı işləmə çuxuruna daxil edin və eşidənə qədər saat əqrəbinin əksinə 180° fırladın. the ayırıcı əyləc səsi (düymə varsa, birbaşa istifadə düyməsi); panelin mərkəzi yerindədir, sonra keçid sönəcək.

2.Kabel otağının elektrik cəhətdən neytral olmasını təmin etmək üçün canlı ekranın işlək olub olmadığını yoxlayın; əməliyyat sistemini daxil edin tutmaq yuxarı işləmə çuxuruna daxil edin və bağlanma səsini eşidənə qədər saat əqrəbi istiqamətində 180° fırladın; mərkəzi göstərici panel yerindədir və aşağı qapının kilidi açıqdır; torpaqlama açarı bağlıdır və sonra elektrik kəsilir əməliyyat tamamlanır.

Nəqliyyat və saxlama

Kommutator şkafı alt plitə üzərində sabitləndikdə, onu forkliftlə kürəkləmək olar. Üzərində sabitlənmədikdə alt boşqabda, keçid şkafı qaldırılmalı və ya bütövlükdə daşınmalıdır, lakin istənilən yerdə şaquli olaraq daşınmalıdır. vaxt və şkafdakı komponentlərə zərər verməmək üçün çevrilməməlidir. Kommutator (xarici ilə belə qablaşdırma) çöldə uzun müddət saxlanılmamalıdır.

Baxım

◇ Halqalı şkaf normal şəraitdə üç il ərzində baxımsızdır.

◇ Yük açarının tək yaylı və iki yaylı işləmə mexanizmləri texniki xidmət tələb etmir və hər hansı bir yağlama tələb olunur.

◇ The relay protection device shall be checked according to the manufacturer's requirements before being put into əməliyyat.

◇ Halqalı şəbəkə şkafının texniki xidmət dövrü ümumiyyətlə ildə bir dəfədir və xüsusi texniki xidmət tədbirləri aşağıdakı kimi həyata keçirilir:

(1) Bütün elektrik birləşmələrini (əsas avtobus, açarlar, kabellər, ölçmə cihazları) təlimata uyğun olaraq sıxın. quraşdırma təlimatlarının tələbləri.
(2) Bütün komponentləri (əsas açar, köməkçi açar, işə salma mexanizmi, motor və s.) vakuum edin və görünüşünü aparın yoxlama.
(3) Torpaq açarı da daxil olmaqla bütün açarlarda tək bağlama/açma əməliyyatını yerinə yetirin.
(4) Elektrik ardıcıllığı üçün köməkçi idarəetmə enerji təchizatını yandırın (uzaqdan idarəetmə siqnalını verməyin) əməliyyat.

Malları sifariş edin

Kommutator şkafı tərk etdikdə aşağıdakı sənədlər və əlavələr kabinetlə birlikdə təhvil veriləcək zavod:

◇ Məhsula uyğunluq sertifikatı
◇ Məhsuldan istifadə təlimatları
◇ Məhsul mühəndisliyi dizayn məlumatları
◇ Şkaf aksesuarlarını dəyişdirin:
◇ Hər bir montaj kombinasiyası yük açarının işləmə tutacağı ilə təchiz edilmişdir.

İstifadəçilər məhsul sifariş edərkən aşağıdakı məlumatları təqdim etməlidirlər:

◇ Əsas dövrə naqil sxemi və xüsusi texniki tələblər
◇ Kommutasiya qurğularının quraşdırılması planı.
◇ Keçid şkafı komponentlərinin model spesifikasiyası və köməkçi dövrə, idarəetmə dövrəsinin sxematik diaqramı (əgər varsa zəruri)
◇ Yazılı məlumat üçün digər xüsusi sorğular.
