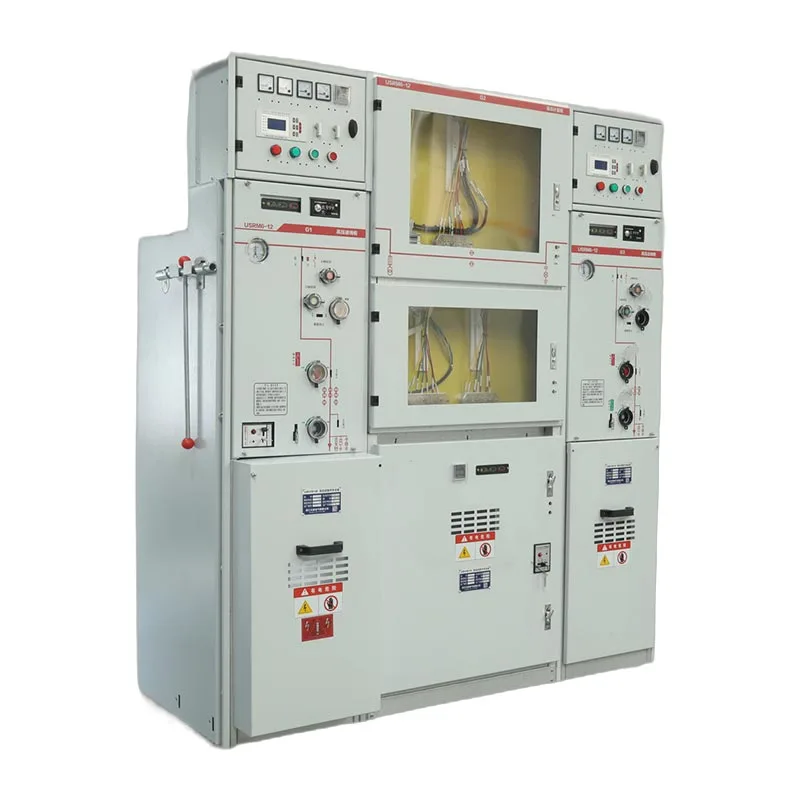

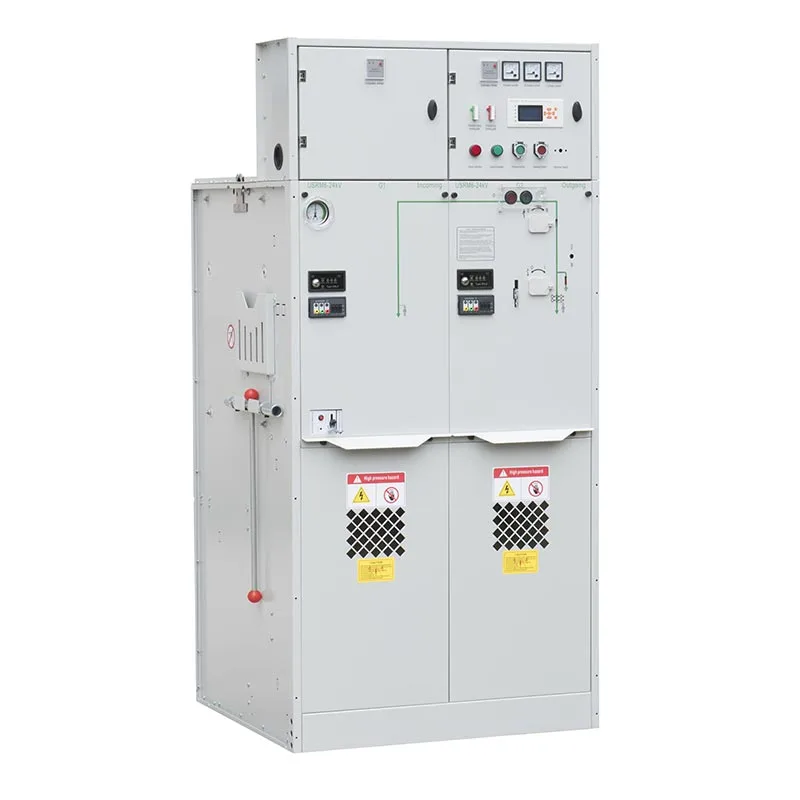

Əsasən quraşdırma mühitinə əsaslanan adi keçid qurğularından fərqli olaraq, Usune 11kv Sf6 Gis Gas İzolyasiya edilmiş keçid qurğusu möhürlənmiş qaz bölməsində əsas elektrik komponentlərini təcrid edir. İnteqrasiya edilmiş mexaniki bloklama sistemi həm operatorun təhlükəsizliyini, həm də avadanlığın etibarlılığını artıraraq, yanlış əməliyyatların qarşısını alır.
Kommutator transformator yarımstansiyalarında, sənaye enerji paylama sistemlərində, ticarət binalarında, infrastruktur layihələri və təhlükəsizlik, etibarlılıq və asan istismar olan digər 11kV orta gərginlikli proqramlar vacibdir.
Əsas dövrə komponentləri möhürlənmiş SF6 qaz çəninin içərisinə yerləşdirilib, birbaşa xarici təsirləri azaldır. ətraf mühit şəraiti. Bu dizayn elektrik komponentlərini tozdan, nəmdən, çirklənmədən və qorumağa kömək edir kondensasiya, uzunmüddətli əməliyyat sabitliyinin yaxşılaşdırılması.
Qapalı struktur həm də ənənəvi hava izolyasiyalı keçid qurğuları ilə müqayisədə yer tələbini azaldır Usune 11kv Sf6 Gis Qaz İzolyasiyalı Kommutator Kompakt yarımstansiyalar və məkanı məhdud elektrik otaqları üçün uyğundur.
Usune 11kV SF6 GIS səhv əməliyyatın qarşısını almaq üçün çoxsaylı mexaniki təhlükəsizlik mühafizəsi ilə hazırlanmışdır. Hamısı açarları idarə olunan kommutasiya prosedurlarını təmin etməklə, xüsusi əməliyyat tutacağından istifadə etməklə idarə edilməlidir.
Yük kəsici açar və ya vakuum açarı və müvafiq topraklama açarı daxili ilə təchiz edilmişdir mexaniki kilidləmə. Tələb olunduqda əlavə asma kilidin bağlanması da tətbiq oluna bilər, bu da daha yüksəkdir texniki qulluq və istismar zamanı təhlükəsizlik.
Aşağı qapı yalnız torpaqlama açarı bağlı olduqda və yükün kəsilməsi açarı açıq olduqda açıla bilər mövqe, enerjili hissələrə girişin qarşısını alır.
Aşağı qapı açıq olduqda torpaqlama açarı işlədilə bilməz və bu, təhlükəli təmir şəraitinin qarşısını almağa kömək edir.
Torpaqlama açarı bağlı olduqda yük kəsicisi bağlana bilməz və torpaqlama açarı bağlana bilməz yük kəsici açarı bağlandıqda işlədilir.
Enerji təchizatının işləməsi üçün əvvəlcə kabel bölməsinin qapısı bağlanmalıdır. Üç mövqeli açar bundan sonradır torpaqlama mövqeyindən təcrid vəziyyətinə və nəhayət bağlanma mövqeyinə qədər idarə olunur.
Güc izolyasiyası üçün üç mövqeli açar bağlanma mövqeyindən təcrid vəziyyətinə və sonra işə salınır kabel bölməsinə təhlükəsiz girişi təmin edən torpaqlama mövqeyi.
| yox. | Əşyalar | Vahid | Yük kəsici açar qurğusu | kombinasiya vahidi | Devre açarı qurğusu |
| 1 | Nominal gərginlik | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominal tezlik | Hz | 50 | 50 | 50 |
| 3 | Nominal cərəyan | A | 630 | 125 (qoruyucu cərəyandan asılıdır) | 630 |
| 4 | Nominal izolyasiya səviyyəsi‑1dəq Tezlik gərginliyə tab gətirmək‑Fazalararası, torpaq | kV | 42/65 | 42/65 | 42/65 |
| Nominal izolyasiya səviyyəsi - 1 dəq Tezlik gərginliyə tab gətirmə məsafəsi | kV | 48/79 | 48/79 | 48/79 | |
| Nominal izolyasiya səviyyəsi‑1dəq Tezliyə tab gətirmə gərginliyi‑Nəzarət və köməkçi dövrə | kV | 2/2 | 2/2 | 2/2 | |
| Nominal izolyasiya səviyyəsi-İşıqlandırma impulsu gərginliyə davamlıdır-Fazalararası, torpaq | kV | 75/125 | 75/125 | 75/125 | |
| Nominal izolyasiya səviyyəsi-İşıqlandırma impulsuna davamlı gərginlik-izolyasiya məsafəsi | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominal qısaqapanma cərəyanına tab gətirir | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominal pik cərəyana tab gətirir | kA | 63 | —— | 63 |
| 7 | Nominal qısaqapanma cərəyanı | kA | 63 | HV qoruyucusu ilə məhdudlaşır | 63 |
| 8 | Nominal qısaqapanma cərəyanı | kA | —— | HV qoruyucusu ilə məhdudlaşır | 25/25 |
| 9 | Nominal ötürmə cərəyanı | A | —— | 1700/1400 | —— |
| 10 | Nominal aktiv yük kəsici cərəyan | A | 630 | —— | —— |
| 11 | Nominal qapalı dövrə kəsmə cərəyanı | A | 630 | —— | 630 |
| 12 | Mexanik həyat yükünün kəsilməsi açarı/CB | Vaxt | 10000 | 10000 | 20000 |
| Mexanik həyat - İzolyasiya/torpaq açarı | Vaxt | 5000 | 5000 | 5000 | |
| 13 | Dövrə müqaviməti | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominal doldurma təzyiqi (20 ℃ ölçmə təzyiqi) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Qazın illik nisbi sızma dərəcəsi | % | 0.05 | 0.05 | 0.05 |
| 16 | IP qoruma dərəcəsi - Şkaf | IP4X | IP4X | IP4X | |
| IP qoruma dərəcəsi - Qaz çəni | IP67 | IP67 | IP67 |
Əməliyyat mexanizmi sabit keçid performansını təmin etmək üçün yay doldurma texnologiyasından istifadə edir.
Yük kəsicisi-qoruyucu birləşmə qurğusu və ya elektrik açarı qurğusu üçün yay keçiddən əvvəl doldurulmalıdır əməliyyat. Tam doldurma üçün işlək tutacaq saat əqrəbi istiqamətində fırlanır, ardınca yaşıl qapanmaya basılır bağlama əməliyyatını tamamlamaq üçün düymə.
Açılış əməliyyatı əməliyyat sapını saat əqrəbinin əksinə çevirməklə həyata keçirilir.
Vakuum açarlarından istifadə edən transformatorun mühafizəsi proqramlarında, elektrik açarı keçiddən keçə bilər anormal vəziyyətlər baş verdikdə mühafizə rölesi.
Yük kəsicisi-qoruyucu kombinasiya qurğuları üçün qoruyucu göstəricisi altında işlədikdə yük kəsici açarı işə düşəcək həddindən artıq cərəyan və ya qısaqapanma şəraiti.
İstifadə olunmuş 11kV SF6 GIS Qaz İzolyasiyalı Kommutator müxtəlif orta gərginlik paylanmasına görə konfiqurasiya edilə bilər. tələblər, o cümlədən:
● Transformatorun mühafizəsi proqramları
● Sənaye qidalandırıcı sistemləri
● Ring əsas paylayıcı şəbəkələr
● Ticarət binalarının enerji sistemləri
● Kompakt yarımstansiyalar
Möhürlənmiş SF6 izolyasiya dizaynı və etibarlı işləmə mexanizmi avadanlıqları tələb olunan tətbiqlər üçün uyğun edir davamlı əməliyyat və yüksək təhlükəsizlik standartları.
Usune 11kv Sf6 Gis Qaz İzolyasiyalı Kommutator Rahat daşınma və sahənin quraşdırılması üçün nəzərdə tutulmuşdur.
Avadanlıq kranın daşınması üçün qaldırıcı halqalarla təchiz olunub və həmçinin forklift avadanlığından istifadə etməklə köçürülə bilər. Müxtəlif modul birləşmələri layihə zamanı idarəetməni asanlaşdırmaq üçün praktik çəki tənzimləmələri ilə hazırlanmışdır quraşdırma.
Quraşdırmadan əvvəl müştərilər daşınmadan sonra avadanlığın vəziyyətini yoxlamalıdır, o cümlədən:
● Əməliyyat dəstəyinin mövcudluğu
● Təzyiq göstərici statusu
● Mexanik funksiya əməliyyatı
● Hər hansı görünən nəqliyyat zədəsi
Təzyiq göstəricisi istismara verməzdən əvvəl normal yaşıl sahədə qalmalıdır.
Təhlükəsiz və sabit işləmə üçün quraşdırma təməli aşağıdakı tələblərə cavab verməlidir:
● Yer daşıma qabiliyyəti ən azı 500kq/m² olmalıdır
● Quraşdırma səthi düz və hamar qalmalıdır
● Kabel kanalları layihə tələblərinə uyğun hazırlanmalıdır
● Kabel kanalları nəmin daxil olmasının qarşısını almaq üçün düzgün möhürlənməlidir

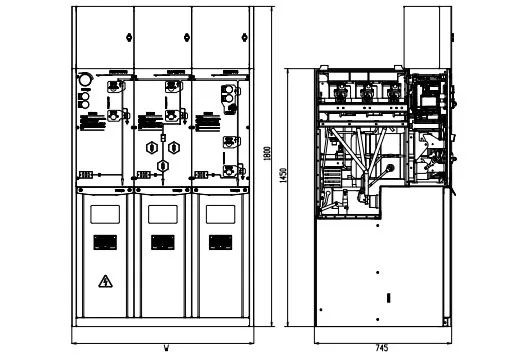

● Əsas polad kanal ölçüləri istehsalçının təsvirlərinə uyğun hazırlanmalıdır
Düzgün təməl hazırlığı dəqiq quraşdırma, etibarlı kabel əlaqəsi və uzunmüddətli avadanlıq təmin etməyə kömək edir performans.
| Müqayisə | 11kV SF6 GIS-dən istifadə edin | Ənənəvi AIS |
| İzolyasiya üsulu | SF6 qaz izolyasiyalı möhürlənmiş quruluş | Hava izolyasiyası |
| Ətraf Mühitin Mühafizəsi | Toz, rütubət və çirklənmədən daha az təsirlənir | Quraşdırma mühitindən daha çox asılıdır |
| Təhlükəsizlik | Mexanik kilidləmə və beş təhlükəsizlik mühafizəsi | Qoruma əməliyyat prosedurlarından asılıdır |
| Quraşdırma sahəsi | Kompakt dizayn | Daha böyük boşluq tələb edir |
| Baxım | Ətraf mühitə qulluq tələblərinin azaldılması | Ətraf mühitin daha çox qorunmasını tələb edir |
| Əməliyyat | Nəzarət olunan keçid ardıcıllığı | Operator təcrübəsindən daha yüksək asılılıq |
Müştəri Usune 11kV SF6 GIS-dən təhlükəsiz kommutasiya və məhdudiyyətlərin olduğu sənaye enerji paylama sistemi üçün istifadə etdi. quraşdırma sahəsi əsas narahatlıqlar idi. Quraşdırıldıqdan sonra müştəri kompakt şkaf strukturunu vurğuladı və gündəlik kommutasiya əməliyyatlarını daha nəzarətli edən və yanlışlıq riskini azaldan mexaniki kilidləmə əməliyyat.
Transformator mühafizəsi tətbiqi üçün müştəri ilə vakuum açarı konfiqurasiyasını seçdi rele əsaslı mühafizə. Müştəri avtomatik səfər funksiyasını və aydın əməliyyat ardıcıllığını faydalı hesab etdi müntəzəm əməliyyatı sadələşdirərkən anormal cari şəraitə cavab vermək.
Sahənin istismarı zamanı müştərilər beş təhlükəsizlik bloklama sistemini xüsusilə qiymətləndirdilər. Arasında tələb olunan ardıcıllıq kabel qapısı, torpaqlama açarı və yük kəsici açarı texniki xidmət prosedurlarını daha aydın etdi və təhlükəli vəziyyətin qarşısını almağa kömək etdi kabel bölməsinə giriş.
Zhejiang Usune Electric Co., Ltd. ISO 9001 Keyfiyyətə uyğun olaraq hərtərəfli idarəetmə sistemi yaratmışdır İdarəetmə Sistemi, ISO 14001 Ətraf Mühitin İdarəetmə Sistemi və ISO 45001 İş Sağlamlığı və Təhlükəsizliyi İdarəetmə Sistemi Sistem.

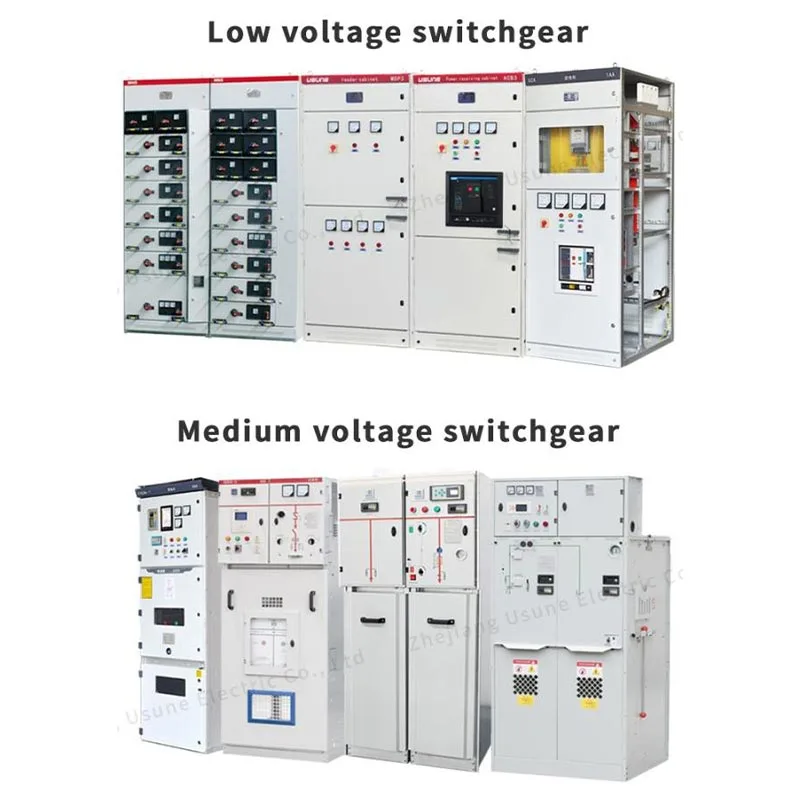

Beynəlxalq bazar tələblərinə cavab vermək üçün Usune orta gərginlikli keçid cihazları müvafiq IEC və GB-dan keçmişdir standart tip testləri və tətbiq olunan məhsullar CE sertifikatı əldə etmişdir. Ciddi keyfiyyətə nəzarət həyata keçirilir qlobal enerji paylanması üçün etibarlı performansı təmin etmək üçün istehsal, yoxlama və sınaq prosesləri boyunca tətbiqlər.
Mexanik bloklama yük kəsiciləri, elektrik açarları və açarları arasında səhv keçid ardıcıllığının qarşısını alır. torpaqlama açarları. O, istismar və texniki xidmət zamanı operatorları və avadanlıqları qorumağa kömək edir.
Quraşdırmadan əvvəl müştərilər nəqliyyat şərtlərini, təzyiq göstəricisinin vəziyyətini, işləmə tutacağını yoxlamalıdırlar mövcudluğu və mexaniki əməliyyat performansı. Hər hansı bir zədə və ya çatışmayan hissələr dərhal bildirilməlidir.
Transformator yarımstansiyaları, sənaye müəssisələri, ticarət obyektləri, infrastruktur layihələri və etibarlı və təhlükəsiz istismar tələb edən digər 11kV orta gərginlikli paylayıcı sistemlər.
Usune özündə SF6 qaz izolyasiya texnologiyasını, mexaniki təhlükəsizlik kilidini, etibarlı işləmə mexanizmlərini və birləşdirir müasir 11kV orta gərginlikli paylayıcı şəbəkələr üçün təhlükəsiz və yığcam həlli təmin etmək üçün ciddi keyfiyyətə nəzarət.
