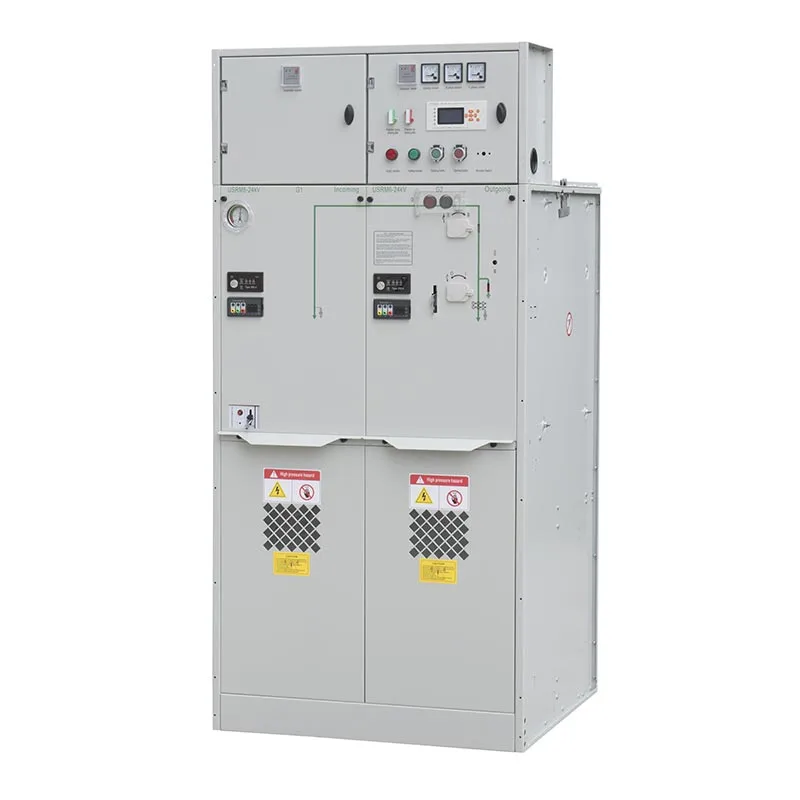

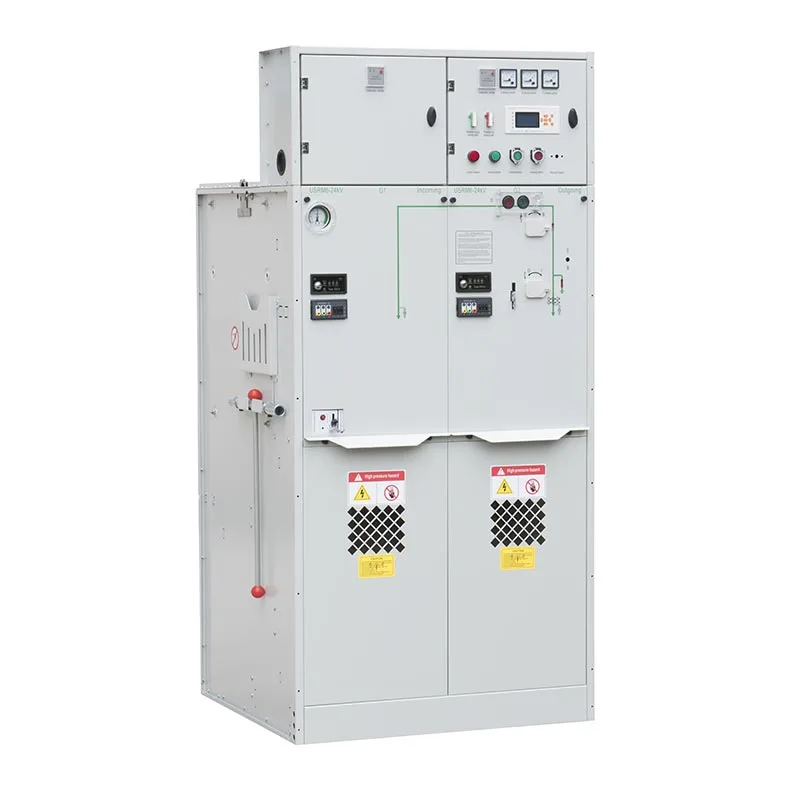

Tamamilə izolyasiya edilmiş və qapalı əsas dövrə, IP67 paslanmayan poladdan hazırlanmış qaz çəni, genişləndirilə bilən şin sistemi və Etibarlı işləmə mexanizmi olan Usune 630A qaz izolyasiyalı keçid qurğusu sənaye müəssisələri, transformatorlar üçün uyğundur. yarımstansiyalar, ring magistral şəbəkələr, kommersiya obyektləri və infrastruktur layihələri kompakt quraşdırma, təhlükəsizlik və uzunmüddətli etibarlılıq vacibdir.
Fərqli enerji paylama layihələri fərqli keçid, qoruma və ölçmə funksiyalarını tələb edir. USRM6 seriyası C, F, V, M və PT modullarını faktiki şəbəkə dizaynına uyğun birləşdirməyə imkan verir. Altı standarta qədər funksional bölmələr bir SF6 izolyasiya qaz çəninə inteqrasiya oluna bilər, genişləndirilə bilən qurğular isə vasitəsilə birləşdirilə bilər. tam izolyasiya edilmiş və qapalı şin konnektorları.
630A konfiqurasiyası daha yüksək cərəyan keçirmə tələb edən orta gərginlikli paylayıcı sistemlər üçün nəzərdə tutulmuşdur. qabiliyyəti. O, daxil olan və gedən qidalandırıcılar, transformator birləşmələri, halqa şəbəkələri və digərləri üçün konfiqurasiya edilə bilər. müştərinin elektrik sisteminə uyğun paylama tənzimləmələri.

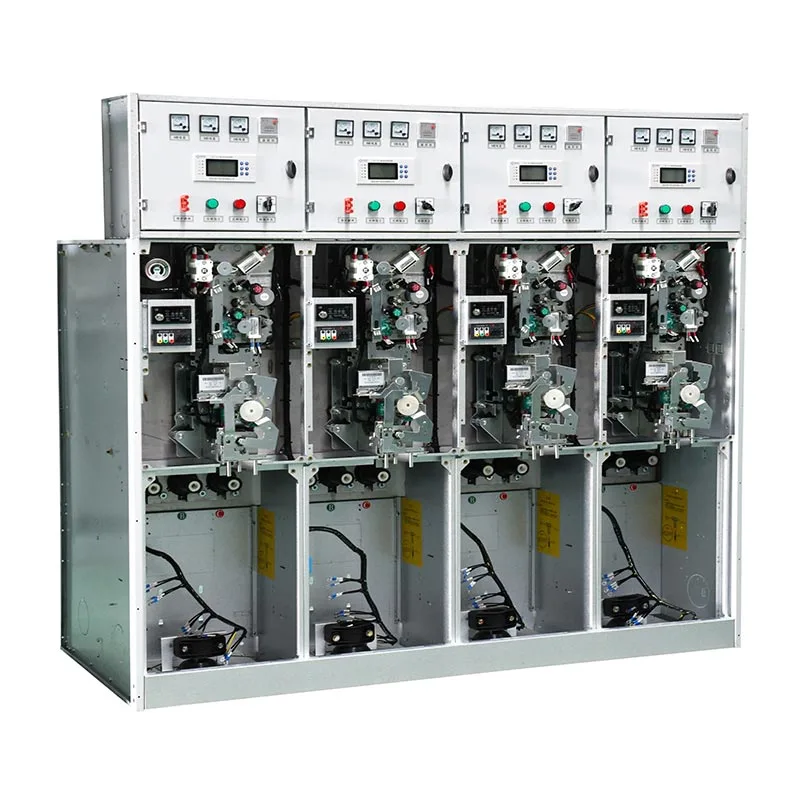

Əsas şin və əsas keçid komponentləri IP67 ilə paslanmayan poladdan qaynaqlanmış qaz çəninin içərisinə yerləşdirilib. müdafiə. Bu struktur daxili elektrik komponentlərini tozdan, suyun daxil olmasından, kondensasiyadan təcrid etməyə kömək edir digər xarici ətraf mühit təsirləri, keçid qurğusunu tələbkar quraşdırma mühitləri üçün uyğun edir.
Birincil dövrə qaz çəninin içərisinə bağlanır və izolyasiya edilmiş kollar vasitəsilə xarici dövrələrə qoşulur və enerjili komponentlərə birbaşa məruz qalmağı azaldan tam izolyasiya edilmiş ayrıla bilən bağlayıcılar. Sistem də azaltmağa kömək etmək üçün bir təzyiq relyef cihazı, təzyiq boşaltma kanalı və mexaniki kilidləmə sistemini özündə birləşdirir əməliyyat riskləri və yanlış keçid əməliyyatlarının qarşısını almaq.
Usune müstəqil olaraq USRM6 seriyası üçün yay işləmə mexanizmini hazırlayır və layihələndirir. Mexanizmdir mexaniki ardıcıllığı yaxşılaşdırmaq üçün dizayn, istehsal və işə salınma prosesləri vasitəsilə idarə olunur, əməliyyat sabitliyi və uzunmüddətli etibarlılıq.
C bölməsi yükün dəyişdirilməsi və paylanmasına nəzarət üçün nəzərdə tutulmuşdur. Gələn və çıxan qidalandırıcı üçün uyğundur etibarlı yük keçidinin tələb olunduğu tətbiqlər və ring şəbəkə sistemləri.
F bloku keçid və qoruma funksiyalarını təmin etmək üçün yük kəsici açarı qoruyucularla birləşdirir. Xüsusilə kompakt qoruyucu avadanlıq tələb edən transformator qidalandırıcı tətbiqləri üçün uyğundur.
V bloku hərtərəfli kommutasiya və mühafizə funksiyalarını tələb edən proqramlar üçün elektrik açarından istifadə edir. elədir dövrə kəsilməsi və mühafizə koordinasiyasının vacib olduğu qidalandırıcılar və paylayıcı nöqtələr üçün uyğundur.
M vahidi elektrik ölçmə və ölçmə tələbləri üçün xüsusi konfiqurasiya təmin edir. Ola bilər tam orta gərginlikli paylama sistemi yaratmaq üçün digər funksional modullarla inteqrasiya edilmişdir.
PT bloku şin gərginliyinin ölçülməsi və müvafiq monitorinq tələbləri üçün nəzərdə tutulmuşdur. İlə birləşdirilə bilər elektrik sisteminin dizaynına uyğun olaraq digər modullar.
| yox. | Əşyalar | Vahid | Yük kəsici açar qurğusu | kombinasiya vahidi | Devre açarı qurğusu |
| 1 | Nominal gərginlik | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominal tezlik | Hz | 50 | 50 | 50 |
| 3 | Nominal cərəyan | A | 630 | 125 (qoruyucu cərəyandan asılıdır) | 630 |
| 4 | Nominal izolyasiya səviyyəsi‑1dəq Tezlik gərginliyə tab gətirmək‑Fazalararası, torpaq | kV | 42/65 | 42/65 | 42/65 |
| Nominal izolyasiya səviyyəsi - 1 dəq Tezlik gərginliyə tab gətirmə məsafəsi | kV | 48/79 | 48/79 | 48/79 | |
| Nominal izolyasiya səviyyəsi‑1dəq Tezliyə tab gətirmə gərginliyi‑Nəzarət və köməkçi dövrə | kV | 2/2 | 2/2 | 2/2 | |
| Nominal izolyasiya səviyyəsi-İşıqlandırma impulsu gərginliyə davamlıdır-Fazalararası, torpaq | kV | 75/125 | 75/125 | 75/125 | |
| Nominal izolyasiya səviyyəsi-İşıqlandırma impulsuna davamlı gərginlik-izolyasiya məsafəsi | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominal qısaqapanma cərəyanına tab gətirir | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominal pik cərəyana tab gətirir | kA | 63 | —— | 63 |
| 7 | Nominal qısaqapanma cərəyanı | kA | 63 | HV qoruyucusu ilə məhdudlaşır | 63 |
| 8 | Nominal qısaqapanma cərəyanı | kA | —— | HV qoruyucusu ilə məhdudlaşır | 25/25 |
| 9 | Nominal ötürmə cərəyanı | A | —— | 1700/1400 | —— |
| 10 | Nominal aktiv yük kəsici cərəyan | A | 630 | —— | —— |
| 11 | Nominal qapalı dövrə kəsmə cərəyanı | A | 630 | —— | 630 |
| 12 | Mexanik həyat yükünün kəsilməsi açarı/CB | Vaxt | 10000 | 10000 | 20000 |
| Mexanik həyat - İzolyasiya/torpaq açarı | Vaxt | 5000 | 5000 | 5000 | |
| 13 | Dövrə müqaviməti | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominal doldurma təzyiqi (20 ℃ ölçmə təzyiqi) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Qazın illik nisbi sızma dərəcəsi | % | 0.05 | 0.05 | 0.05 |
| 16 | IP qoruma dərəcəsi - Şkaf | IP4X | IP4X | IP4X | |
| IP qoruma dərəcəsi - Qaz çəni | IP67 | IP67 | IP67 |
USRM6 seriyasının əsas üstünlüyü onun müxtəlif paylayıcı şəbəkə strukturlarına uyğunlaşma qabiliyyətidir. Müştərilər yükün dəyişdirilməsi üçün C vahidlərindən, transformatorun mühafizəsi üçün F vahidlərindən, elektrik açarının mühafizəsinin olduğu V vahidlərindən istifadə edə bilər. tələb olunur və ölçmə və gərginliyin ölçülməsi lazım olduqda M və ya PT vahidləri.
Halqalı əsas şəbəkə tətbiqləri üçün müxtəlif modullar birləşdirilə bilər ki, üzük əsas şkafı yarada bilsin. Gələcək genişlənmə zamanı tələb olunarsa, tam izolyasiya edilmiş və qapalı şin konnektorları əlavə qurğuları dəyişdirmədən birləşdirməyə imkan verir. əsas keçid platforması.
Paslanmayan poladdan hazırlanmış qaz çəni IP67 mühafizəsini təmin edərək, toz və suyun birinci hissəyə daxil olmasının qarşısını alır avadanlıq bölməsi. Qapalı struktur həmçinin daşqın və kondensasiyaya qarşı qısa müddətli qoruma təmin edir.
Bu dizayn sənaye müəssisələri, yeraltı yarımstansiyalar və rütubət, toz və ya digər yerlər üçün dəyərlidir. ətraf mühitin çirklənməsi adi elektrik avadanlıqlarına təsir göstərə bilər.
| Əsas Mülahizə | Usune 630A Qaz İzolyasiyalı Kommutator | Adi Hava İzolyasiyalı Kommutator |
| İlkin Dövrə | Tam qaz çəninə bağlanıb | Ətraf mühitə daha çox məruz qalır |
| Qoruma | IP67 qaz çəni | Quraşdırma şərtlərindən daha çox asılıdır |
| Konfiqurasiya | C/F/V/M/PT modul birləşməsi | Adətən sabit kabinet konfiqurasiyası |
| Genişlənmə | Genişləndirilə bilən izolyasiya edilmiş şin bağlantısı | Əlavə quraşdırma sahəsi tələb oluna bilər |
| Quraşdırma | Kompakt quruluş | Ümumiyyətlə, daha çox boşluq tələb olunur |
| Ətraf Mühitə Uyğunluq | Toz və nəmin təsirini azaldır | Ətrafdakı şəraitdən daha çox asılıdır |
| Təhlükəsizlik | Qapalı birincil dövrə və mexaniki bloklama | Qoruma avadanlığın quruluşundan asılıdır |
Çoxlu qidalandırıcı və transformator birləşmələri olan fabriklər üçün müştərilər C, F və V vahidlərini uyğun olaraq birləşdirə bilərlər müxtəlif dövrə funksiyaları. Modul strukturu sistem konfiqurasiyasını asanlaşdırır, eyni zamanda birincildir dövrə sənaye mühitlərində etibarlı əməliyyatı dəstəkləyir.
Quraşdırma sahəsinin məhdud olduğu yerlərdə kompakt qaz izolyasiyalı struktur keçid, mühafizə və ölçülməyə imkan verir funksiyaları daha kiçik bir sahəyə inteqrasiya etmək. M və PT vahidləri layihənin ayrılmasını tələb etdikdə əlavə edilə bilər ölçmə funksiyaları.
Halqa şəbəkəsi tətbiqləri üçün bir neçə funksional modul bir halqa əsas şkaf yaratmaq üçün birləşdirilə bilər. The genişləndirilə bilən avtobus sistemi paylayıcı şəbəkənin gələcək genişləndirilməsini tələb etdikdə əlavə rahatlıq təmin edir.
İstehsalçı bir müştəri orta gərginlikli paylamanın təkmilləşdirilməsi üçün Usune 630A qaz izolyasiyalı keçid qurğusunu seçdi. The kompakt quraşdırma, etibarlı əməliyyat və gələcək genişlənməyə diqqət yetirən müştəri. Müraciətdən sonra müştəri sistem inteqrasiyasını sadələşdirən və məkanı təkmilləşdirən modulyar C/F/V/M/PT konfiqurasiyasını yüksək qiymətləndirdi. istifadə.
Üzük əsas paylama layihəsi üçün müştəri çevik keçid və mühafizə funksiyalarını tələb edirdi. USRM6 seriyası genişləndirilə bilən modul birləşmələri və izolyasiya edilmiş şin birləşmələri vasitəsilə tələbi qarşıladı. Müştəri sabit işləməsini, yığcam dizaynını və rahat sistemi genişləndirmə qabiliyyətini tanıdı.
Yüksək rütubətli mühitdə işləyən müştəri IP67 standartına uyğun olaraq İstifadə edilmiş Qaz İzolyasiyalı Kommutatoru seçdi. qapalı qaz çəninin dizaynı. Müştəri rütubətə, kondensasiyaya və xarici təsirlərə qarşı təkmilləşdirilmiş müdafiəni qiymətləndirdi çirklənmə, texniki xidmət tələblərini azaltmağa kömək edir.
Zhejiang Usune Electric Co., Ltd. ISO 9001 Keyfiyyət İdarəetmə Sistemi, ISO standartına uyğun idarəetmə sistemləri qurmuşdur 14001 Ətraf Mühitin İdarəetmə Sistemi və ISO 45001 İş Sağlamlığı və Təhlükəsizliyi İdarəetmə Sistemi.

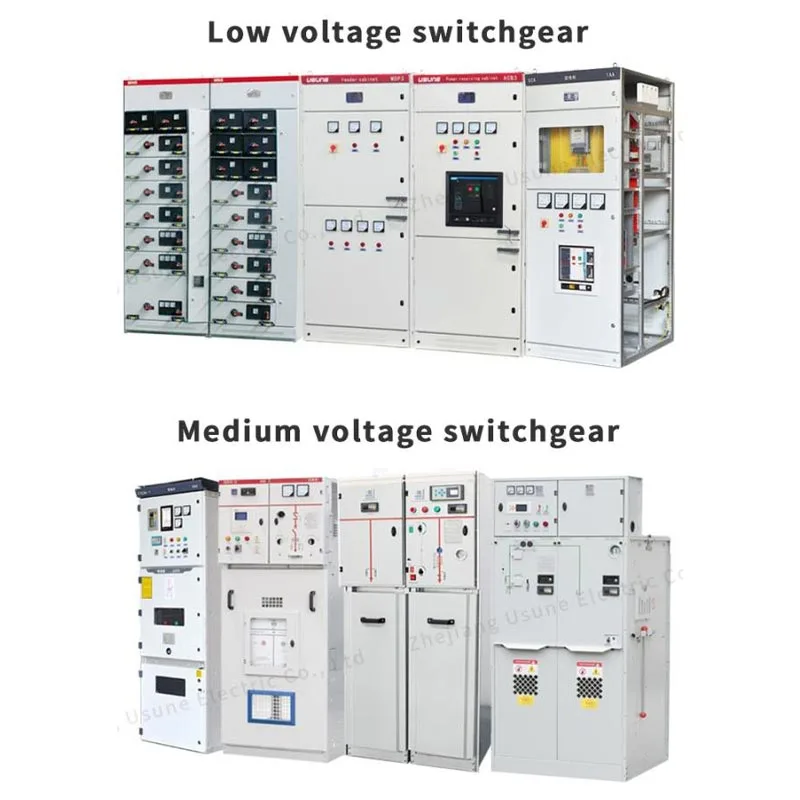

Müxtəlif beynəlxalq bazar tələblərinə cavab vermək üçün Usune orta gərginlikli keçid qurğuları müvafiq sınaqlardan keçmişdir CE sertifikatı almış müvafiq məhsullarla IEC və GB standart tip testləri. Bu sertifikatlar və keyfiyyət idarəetmə sistemləri ardıcıl istehsal keyfiyyətini dəstəkləyir və texniki müddət ərzində müştərilər üçün sənədləri təmin edir qiymətləndirmə və layihənin satın alınması.
Zhejiang Usune Electric Co., Ltd. modul kommutator dizaynını birləşdirir, tam qapalı IP67 qaz izolyasiyası, çevik etibarlı orta gərginlikli paylama həllərini təmin etmək üçün funksional konfiqurasiyalar və keyfiyyətin idarə edilməsi.
630A Elektrik Paneli Qaz İzolyasiyalı Kommutatoru alan müştərilər üçün Usune uyğun konfiqurasiyaları təmin edə bilər. kommutasiya funksiyalarına, mühafizə tələblərinə, ölçmə ehtiyaclarına, shinanın təşkilinə və quraşdırılmasına uyğun olaraq şərtlər. Bu, müştərilərə faktiki gücləri ətrafında yığcam və çevik keçid sistemi qurmağa imkan verir paylama tələbləri.
630A keçid qurğusunun nominal cərəyan konfiqurasiyasına aiddir. Faktiki əməliyyat cərəyanı, gərginlik səviyyəsi və elektrik konfiqurasiyası müştərinin paylama sisteminə və layihəsinə uyğun seçilməlidir tələblər.
Sistem C Yük Kəsici Aparatını, F Yük Aparıcı Dəyişdiricisini + Qoruyucu Kombinasiya Vahidini, V Dövr Keçirici Vahidini, M-ni dəstəkləyir. Ölçü vahidi və PT şin PT vahidi. Bu modullar tələb olunan enerji paylanmasına görə birləşdirilə bilər funksiyaları.
Bir SF6 izolyasiya qaz çəni daxilində altıya qədər standart modul vahidi yaradıla bilər. Genişləndirilə bilən konfiqurasiyalar da var tam izolyasiya edilmiş və qapalı şin konnektorları vasitəsilə mövcuddur.
Qaz çəni IP67 qoruma dərəcəsinə malikdir və bu, birincil dövrəni tozdan, suyun daxil olmasından, kondensasiya və qısamüddətli daşqın şəraiti.
