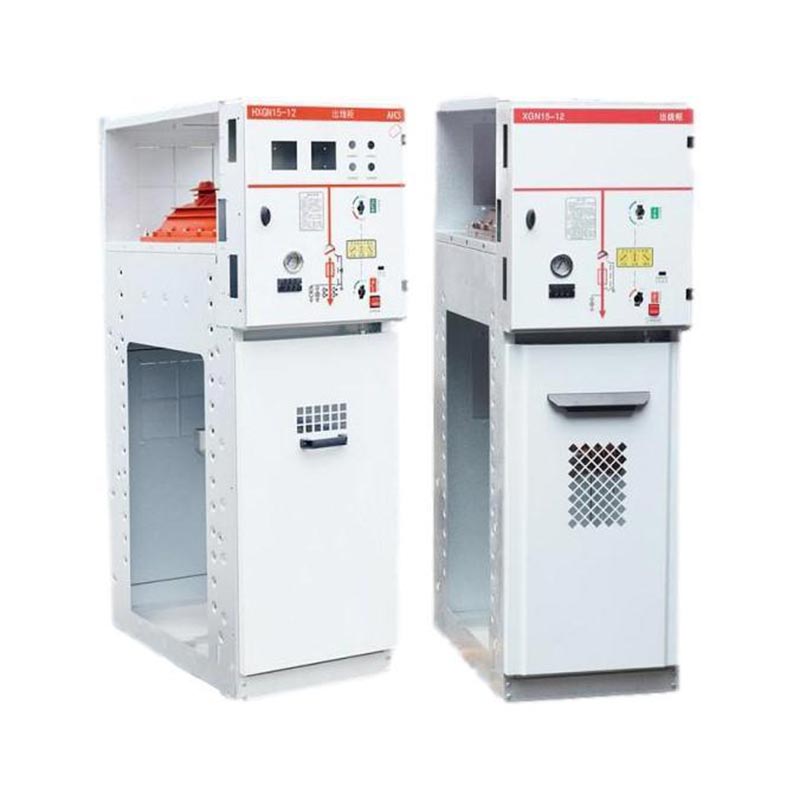

630a Sf6 Üzük Əsas Bölmə

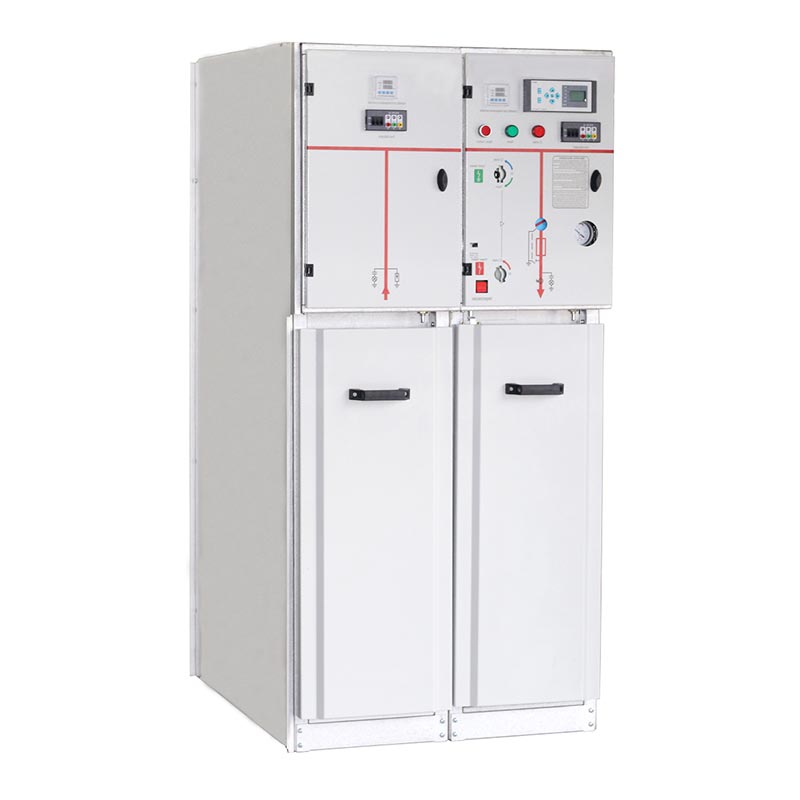

USUNE 630a Sf6 Ring Main Unit müstəqil olaraq yüksək performanslı orta gərginlikli enerji paylama avadanlığıdır. Zhejiang Yousi Electric Co., Ltd. tərəfindən hazırlanmış və istehsal edilmişdir (Ar-Ge ilə inteqrasiya edən peşəkar istehsalçı, elektrik avadanlıqlarının istehsalı və satışı). Bu məhsul istifadə edərək qutu tipli sabit metal qapalı quruluşa malikdir İzolyasiya və qövs söndürmə vasitəsi kimi SF6 qazı. SF6 qaz izolyasiyalı açar qoruyucuları ilə təchiz edilmiş, ilk növbədə istifadə olunur maksimum nominal gərginliyi 36kV və nominal cərəyanı 630A olan, mükəmməl uyğunlaşa bilən ikinci dərəcəli paylayıcı şəbəkələrdə AC 50/60Hz enerji sistemlərinin enerji təchizatı tələblərinə.

Çinin elektrik avadanlıqları sənayesində aparıcı təchizatçı kimi USUNE yüksək keyfiyyətli istehsal fəlsəfəsinə sadiqdir. Bu 630A SF6 üzük əsas bloku şirkətin standartlaşdırılmış fabrikində istehsal olunur, burada ciddi keyfiyyətə nəzarət olunur. komponentlərdən hazır məhsula qədər bütün proses boyunca həyata keçirilir, məhsulun etibarlılığını və etibarlılığını təmin edir ardıcıllıq.

Əsas Məhsul Xüsusiyyətləri

1. Kompakt və Yüngül Dizayn

630a SF6 Üzük Əsas Bölməsi quraşdırma sahəsinə səmərəli qənaət edərək, yığcam struktur və yüngül dizaynı qəbul edir. nəqliyyat və quraşdırma xərclərinin azaldılması. Epoksi qatran qabığı sıx bir sızdırmazlıq təmin edərək onu uyğun edir kiçik maşın otaqları və prefabrik yarımstansiyalar kimi məkanla məhdudlaşan ssenarilər üçün yerində təkmilləşdirilməsi tətbiq çevikliyi.

2. Mükəmməl İzolyasiya və Qövslərin Yatırılması Performansı

Qapalı korpus SF6 qazı ilə doldurulmuşdur, əla izolyasiya və qövsü boğur. elədir rütubətə və çirklənməyə yüksək dərəcədə davamlıdır, sərt mühitlərdə sabit işləməyə imkan verir və yaxın təmirsiz əməliyyat, sonrakı təmir xərclərini əhəmiyyətli dərəcədə azaldır.

3. Sadə Əməliyyat və Asan Quraşdırma

630a SF6 Ring Əsas Bloku bütün idarəetmə funksiyaları mərkəzləşdirilmiş şəkildə ön tərəfə kabel bağlantısı dizaynına malikdir. ön panel, əməliyyat prosesini sadələşdirir və əməliyyat və sazlamanı asanlaşdırır. Onun yüngül və kompakt dizayn quraşdırmanı daha səmərəli edir, quraşdırmadan sonra sürətli yerləşdirməyə imkan verir.

4. Bol Aksesuarlar

Rölələr, transformatorlar və gərginlik dayandırıcılar kimi müxtəlif aksesuarlar fərqlilikləri qarşılamaq üçün təchiz oluna bilər müxtəlif enerji paylama ssenarilərinin funksional tələbləri, məhsulun uyğunlaşma qabiliyyətini və praktikliyini artırır.

Tətbiq olunan Ssenarilər

USUNE 630a SF6 Ring Main Unit sənaye və mülki kabel halqa şəbəkələrində və enerji təchizatı terminallarında geniş istifadə olunur. Xüsusilə kiçik ikincil yarımstansiyalar, kommutasiya stansiyaları, şəhər elektrik enerjisinin paylanması, sənaye və mədən müəssisələri, ticarət mərkəzləri, hava limanları, metrolar, külək enerjisi istehsalı, xəstəxanalar, stadionlar, dəmir yolları və digər yerlərdə müxtəlif ssenarilər üçün etibarlı enerji təchizatı təmin edir.

Əməliyyat şərtləri

Sabit və təhlükəsiz işləməyi təmin etmək üçün bu üzük əsas qurğusu aşağıdakı kimi ciddi ekoloji tələblərə malikdir:

- Hündürlük: ≤1000mm
- Ətraf mühitin temperaturu: -35℃～45℃
- Nisbi Rütubət: Gündəlik orta 95%-dən çox olmayan; aylıq orta 90%-dən çox olmayan
- Seysmik Müqavimət: Seysmik intensivliyi 8 dərəcədən çox olmayan
- Ekoloji Tələblər: Şiddətli vibrasiya, təsir, yanğın, kimyəvi korroziya və partlayış təhlükəsi olmayan yerlər.

Texniki Parametrlər

Kommutasiya qurğularının quruluşu və konfiqurasiyası

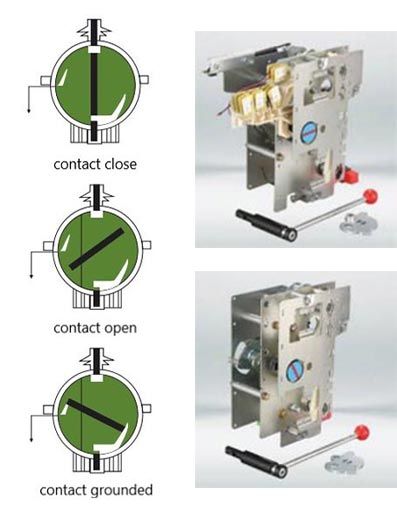

Əməliyyat mexanizmi

(1) İkifunksiyalı tək yaylı işləmə mexanizmi: K növü

Kommutasiya funksiyası qolu və ya motorla müstəqil şəkildə idarə olunur.
Torpaq açarı funksiyası işləmə qolu ilə müstəqil olaraq açılır və bağlanır və işləmə enerjisi belədir kontaktı bağlamaq və ya ayırmaq üçün buraxılan sıxılma yayı ilə təmin edilir.

(2) İkiqat funksiyalı ikiqat yay işləmə mexanizmi: Tip A

Kommutasiya funksiyası bir qolu və ya motor tərəfindən müstəqil şəkildə idarə olunur və işləmə enerjisi a tərəfindən təmin edilir kontaktı bağlamaq üçün buraxılan sıxılma yayı. Düymə ilə müstəqil açılma və bağlanma əməliyyatı (0) və ya açma qurğusu və ya manevr açma cihazı.
Torpaq açarı funksiyası işləmə qolu ilə müstəqil işləyir və işləmə enerjisi a tərəfindən təmin edilir kontaktı bağlamaq və ya ayırmaq üçün buraxılan sıxılma yayı.

(3) Əlavə komponentlər

Bir elektrik əməliyyatı: AC 220V 110V; DC 220v 110v
Köməkçi açar
Bir şunt açma bobini (Tip A mexanizmi): AC 220V 110V; DC 220v 110v
Sigorta köməkçi göstərici açarını qoruyur
Torpaq xətası göstəricisi

Açar və qoruyucu mühafizə kabinələri

1 SF6 ilə doldurulmuş korpusda keçid qurğusu və torpaqlama açarı.
Hamısı eyni üfüqi müstəvidə olan 2 şin, beləliklə, sonradan kommutator genişləndirilməsinə və mövcud avadanlıqlara qoşulmağa imkan verir.
3 Ön tərəfdən qoşulma, aşağı açar və topraklama açarı terminallarına və ya aşağı qoruyucu tutucuya qoşulma. Bu bölmə həmçinin qoruyucu qurğular üçün MV qoruyucularından aşağıya doğru torpaqlama açarı ilə təchiz edilmişdir.
4 İşləmə mexanizmi açar və topraklama açarını idarə etmək və müvafiq göstəriciləri işə salmaq üçün istifadə olunan elementləri ehtiva edir (müsbət fasilə).
5 Klemens blokunun aşağı gərginlikli quraşdırılması (mühərrik seçimi quraşdırılıbsa), LV qoruyucuları və kompakt rele qurğuları. Daha çox yer tələb olunarsa, panel hündürlüyü artırıla bilər.

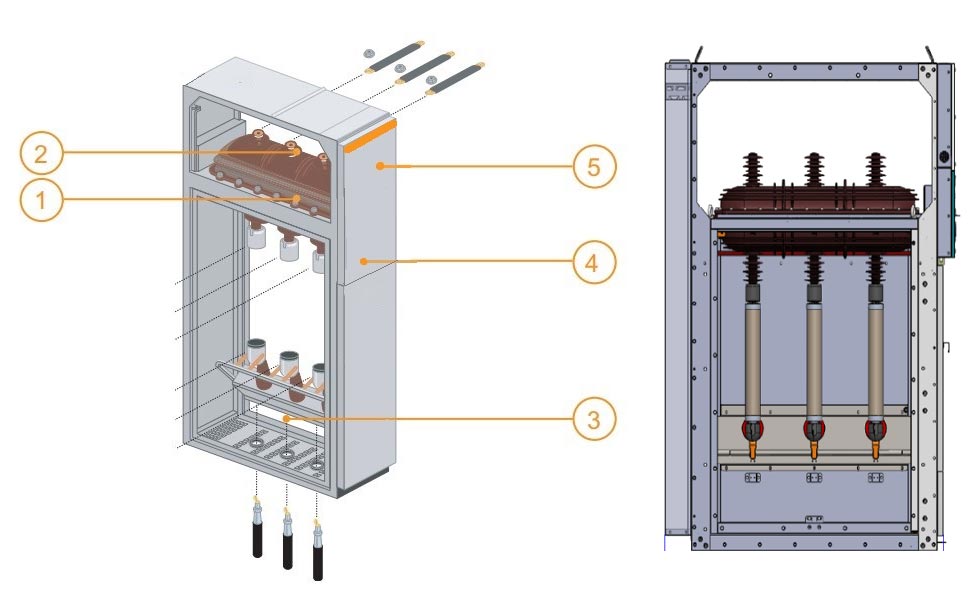

① Busbar otağı
② Əsas açar
③ Kabel otağı
④ İşləmə mexanizmi, kilidləmə mexanizmi və aşağı təzyiqə nəzarət otağı

Bütün keçid qurğusu şkafını yuxarı və aşağı iki bölməyə bölmək olar, şkafın yuxarı bölməsinə avtobus otağı, yük açarı, əməliyyat mexanizmi otağı və aşağı gərginlikli otaq və aşağı blok kabeldən ayrılır otaq. Bütün üst blok dəyişdirilə bilər.

◇ Busbar otağı

Busbar otağı şkafın yuxarı hissəsində yerləşir. Busbar otağında əsas şinlər birləşdirilir birlikdə və keçid qurğusunun bütün cərgəsindən keçin.

◇ Yük kəsici açarı

Kommutasiya otağı SFG tipli kükürdlü heksaflorid yük açarı ilə təchiz edilmişdir. Yük açarının qabığı hazırlanır epoksi qatranı tökülür, izolyasiyaedici vasitə kimi kükürd heksaflorid (SF6) qazı ilə doldurulur və qabıq təmin edilir. müşahidə çuxuru ilə. Kommutasiya otağı təchiz oluna bilər

Müştərinin tələblərinə uyğun olaraq SF6 qaz sıxlığı sayğacı və ya siqnal kontaktlı qaz sıxlığı ilə.

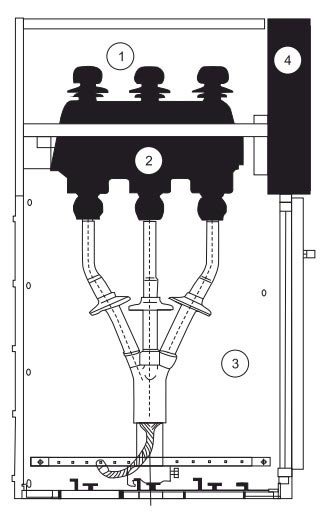

◇ Kabel otağı

Yük açarı şkafında geniş bir kabel otağı var, əsasən kabel bağlantısı üçün istifadə olunur, belə ki, tək nüvəli və ya üç nüvəli kabellər ən sadə ekransız kabel başlığından istifadə etməklə birləşdirilə bilər və kifayət qədər yer də ola bilər ildırım qoruyan, cərəyan transformatoru, aşağı yer açarı və digər komponentləri yerləşdirmək. görə standart dizayn, kabinet qapısı müşahidə pəncərəsi və təhlükəsizlik kilidləmə cihazına malikdir. Kabel otağının alt lövhəsi möhür qapağı və dəstək mötərizəsi ilə uyğun ölçülü kabel sıxacıyla. Kabel otağının alt lövhəsi və qapı çərçivəsi ola bilər kabelin quraşdırılmasını asanlaşdırmaq üçün çıxarılır.

◇ Əməliyyat mexanizmi, kilidləmə mexanizmi və aşağı təzyiqə nəzarət otağı

Kilidlənmiş mexanizm otağı həm də idarəetmə paneli kimi çıxış edir. Aşağı gərginlikli otaq yayla işləyən bir cihazla təchiz edilmişdir mövqe göstəricisi və mexaniki kilidləmə cihazı olan mexanizm, həmçinin köməkçi ilə təchiz oluna bilər kontaktlar, açma rulonları, təcili söndürmə mexanizmləri, tutumlu canlı ekranlar, açar kilidlər və elektrik əməliyyat cihazları. Eyni zamanda, aşağı təzyiq kamerası sahəsi də nəzarət döngələri, sayğaclar və qoruyucularla təchiz oluna bilər relelər və 750 mm genişlikdəki şkafda daha çox aksesuar üçün iki eyni aşağı təzyiq kamerası var.

Qoşun konfiqurasiya parametri

Gələn LBS

Trafo qoruyur

Ölçmə

Cbog w/.meter

Cb gedən

Əməliyyat təsviri

1. Dəstəyin işləməsi: Kommutasiya qurğusunun qarşısında dayanaraq, sapın yuxarı hissəsini tutun və irəli itələyin, digər əliniz fırlanma üçün sapın ucundan tutur.
2. Şkaf qapısının enerji təchizatından əvvəl düzgün bağlandığından və ya torpaqlamadan ayrı olduğundan əmin olun.
3.Switch təzyiqölçən gücü yandırılmadan və söndürülməzdən əvvəl yoxlanılmalıdır.

Güc yandırın

1. Şkafın qapısının bağlı olduğunu təsdiqləyin. Dəstəyi yuxarı işləmə çuxuruna daxil edin və ayırıcı əyləc səsini eşidənə qədər saat əqrəbinin əksinə 180° fırladın. Panelin mərkəzi göstəricisi yerindədir; aşağı qapı bağlıdır və torpaqlama açarı söndürülüb.
2.Əməliyyat dəstəyini aşağı işləmə çuxuruna daxil edin və bağlanma səsini eşidənə qədər saat əqrəbi istiqamətində 180° fırladın; panelin mərkəzi göstəricisi D mövqeyindədir; keçid açılacaq və sonra enerji təchizatı əməliyyatı tamamlanacaq.

Gücü söndürün

1.Söndürün: İşləmə sapını aşağı işləmə çuxuruna daxil edin və səsi eşidənə qədər saat əqrəbinin əksinə 180° fırladın. ayırıcı əyləc səsi (düymə varsa, birbaşa istifadə düyməsi); panelin mərkəzi yerindədir, sonra açar sönəcək.
2.Kabel otağının elektrik cəhətdən neytral olmasını təmin etmək üçün canlı ekranın işlək olub-olmadığını yoxlayın;işləmə sapını daxil edin yuxarı işləmə çuxuruna daxil edin və bağlanma səsini eşidənə qədər saat əqrəbi istiqamətində 180° fırladın; mərkəzi göstərici panel yerindədir və aşağı qapının kilidi açıqdır; torpaqlama açarı bağlıdır və sonra elektrik kəsilməsi əməliyyatı tamamlanır.

Nəqliyyat və saxlama

Kommutator şkafı alt plitə üzərində sabitləndikdə, onu forkliftlə kürəkləmək olar. Dibində sabitlənmədikdə boşqab, keçid şkafı qaldırılmalı və ya bütövlükdə daşınmalıdır, lakin istənilən vaxt şaquli olaraq daşınmalıdır. və şkafdakı komponentlərə zərər verməmək üçün çevrilməməlidir. Kommutator (xarici qablaşdırma ilə belə) çöldə uzun müddət saxlanılmamalıdır.

Baxım

◇ Halqalı şkaf normal şəraitdə üç il ərzində baxımsızdır.

◇ Yük açarının tək yaylı və iki yaylı işləmə mexanizmləri texniki xidmət tələb etmir və hər hansı bir yağlama tələb olunur.

◇ Röle qoruyucu qurğu daxil edilməzdən əvvəl istehsalçının tələblərinə uyğun olaraq yoxlanılmalıdır əməliyyat.

◇ Halqalı şəbəkə şkafının texniki xidmət dövrü ümumiyyətlə ildə bir dəfədir və xüsusi texniki xidmət tədbirləri aşağıdakı kimi həyata keçirilir:
(1) Bütün elektrik birləşmələrini (əsas avtobus, açarlar, kabellər, ölçmə cihazları) təlimata uyğun olaraq sıxın. quraşdırma təlimatlarının tələbləri.
(2) Bütün komponentləri (əsas açar, köməkçi açar, işə salma mexanizmi, motor və s.) vakuum edin və görünüşünü aparın yoxlama.
(3) Torpaq açarı da daxil olmaqla bütün açarlarda tək bağlama/açma əməliyyatını yerinə yetirin.
(4) Elektrik ardıcıllığı üçün köməkçi idarəetmə enerji təchizatını yandırın (uzaqdan idarəetmə siqnalını verməyin) əməliyyat.
