Məqalənin icmalı
Bu təlimatda hava izolyasiya edilmiş üzük əsas blokunun necə işlədiyi, hansı komponentlərin onun performansını müəyyən etdiyi, onun texniki xüsusiyyətlərinin necə qiymətləndirilməsi və alıcıların satın almadan əvvəl nəyi yoxlamalı olduğu izah edilir. O, həmçinin, qarşısı alına bilən dayanma müddətini azaltmağa kömək edə biləcək ümumi tətbiq problemləri, əməliyyat təhlükəsizliyi və texniki xidmət təcrübələrini əhatə edir.

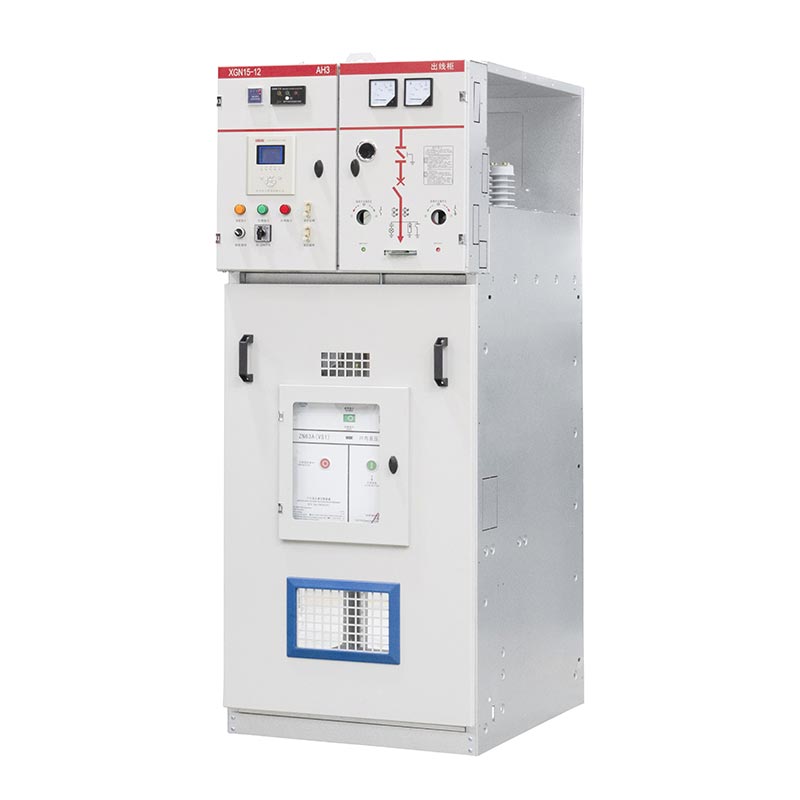

1. Hava İzolyasiyalı Üzük Əsas Bölmə RMU nədir?
Anhava izolyasiya edilmiş üzük əsas blok RMUpaylayıcı şəbəkədə sxemləri birləşdirmək, idarə etmək və təcrid etmək üçün nəzərdə tutulmuş orta gərginlikli elektrik keçid qurğusudur. O, həmin bölmələrdə əsas izolyasiya mühiti kimi SF₆ qazından istifadə etmək əvəzinə, atmosfer havasını tətbiq olunan enerjili komponentlərin ətrafında izolyasiyaedici vasitə kimi istifadə edir.
Terminüzük əsas vahidiavadanlığın halqa paylama tənzimləməsindəki rolunu təsvir edir. Halqa adətən bir neçə paylama nöqtəsini birləşdirərək, şəbəkə dizaynı və əməliyyat konfiqurasiyası icazə verdikdə gücün müxtəlif istiqamətlərdən yarımstansiyaya çatmasına imkan verir. RMU bir neçə kommutasiya funksiyasını kompakt korpus daxilində birləşdirir, paylayıcı operatorlara qidalandırıcıları və transformator birləşmələrini idarə etməyə kömək edir.
Elektrik gərginliyini dəyişən paylayıcı transformatordan fərqli olaraq, RMU orta gərginlikli dövrələrin qoşulmasını və ayrılmasını idarə edir. Konfiqurasiyasından asılı olaraq, qoruyucular və ya elektrik açarları vasitəsilə yük keçidini, izolyasiyanı, topraklamanı və qidalandırıcının qorunmasını təmin edə bilər.
Hava izolyasiyalı RMU-lar mühəndislərin aydın şəkildə müəyyən edilmiş keçid funksiyalarına, qazsız izolyasiya quruluşuna və quraşdırma mühitinə uyğun konfiqurasiyaya ehtiyac duyduğu tətbiqlərdə istifadə olunur. Birini təyin etməzdən əvvəl layihə komandası sistemin gərginliyini, nasazlıq səviyyəsini, iş sxemini, mövcud yer və müvafiq kommunal tələbləri təsdiq etməlidir.
2. Hava izolyasiyalı RMU necə işləyir?
Hava izolyasiyalı RMU, daxil olan halqa qidalandırıcıları və çıxan paylayıcı sxemlər arasındakı əlaqələri idarə edərək elektrik enerjisini idarə edir. Tipik üç yollu tənzimləmədə iki funksional bölmə halqa kabel hissələrini birləşdirir, üçüncüsü isə yerli transformator qidalandırıcısını təmin edir və ya qoruyur.
Normal paylama əməliyyatı
Normal iş zamanı kommutasiya cihazları şəbəkənin təsdiq edilmiş əməliyyat planına uyğun olaraq yerləşdirilir. Bir çox paylama şəbəkələri normal olaraq açıq nöqtəsi olan halqavari kabel sxemindən istifadə edirlər. Bu tənzimləmə bütün halqanı qapalı dövrə kimi işlətmədən alternativ tədarük marşrutunu qoruyur.
Arızanın izolyasiyası və təchizatı bərpası
Əgər kabel bölməsində nasazlıq yaranarsa, qoruyucu qurğular nasazlığı nəzərdə tutulduğu kimi aşkar edir və ya dayandırır, operatorlar və ya təsdiq edilmiş avtomatlaşdırma sistemi təsirlənmiş hissəni təcrid edir. Qalan sağlam şəbəkə daha sonra avadanlığın reytinqləri, şəbəkə tutumu, mühafizə koordinasiyası və kommutasiya prosedurları buna imkan verərsə, alternativ qidalandırıcı vasitəsilə bərpa oluna bilər.
| Əməliyyat vəziyyəti | RMU funksiyası | Əməliyyat məqsədi |
|---|---|---|
| Normal əməliyyat | Təyin edilmiş dövrə əlaqələrini saxlayır. | Bağlı yüklərə enerji verin. |
| Planlı təmir | Müvafiq dövrəni təcrid edir və təsdiq edilmiş torpaqlama prosedurlarına imkan verir. | Təhlükəsiz iş şəraiti yaradın. |
| Kabel xətası | Təsirə məruz qalan hissəni kəsmək və ya təcrid etmək üçün sistemin qorunması sxemi ilə işləyir. | Təsirə məruz qalan şəbəkə sahəsini məhdudlaşdırın. |
| Şəbəkənin bərpası | İcazə verilən yerlərdə sağlam bölmələri yenidən birləşdirmək üçün səlahiyyətli keçidə icazə verir. | Xidməti mümkün qədər təhlükəsiz və tez bərpa edin. |
Yük keçidini nasazlığın kəsilməsindən ayırmaq vacibdir. Yük kəsici açar müəyyən kommutasiya vəzifələri üçün nəzərdə tutulmuşdur; hər qısaqapanma cərəyanını kəsmək ehtimal edilməməlidir. Arızanın mühafizəsi koordinasiya edilmiş qoruyucu açar kombinasiyası və ya uyğun qoruyucu rölesi olan elektrik açarı tələb edə bilər.
3. Hava izolyasiyalı RMU-nun əsas komponentləri hansılardır?
Dəqiq daxili tərtibat istehsalçıya və modelə görə dəyişir, lakin əksər dizaynlar keçid cihazlarını, keçiriciləri, izolyasiya strukturlarını, təhlükəsizlik mexanizmlərini və əlavə monitorinq avadanlıqlarını birləşdirir.
Yük kəsici açarları
Yük kəsici açarları müəyyən edilmiş normal yük dəyişdirmə şərtləri altında dövrələri birləşdirir və ya ayırır. Halqa konfiqurasiyasında onlar operatorlara daxil olan və çıxan kabel hissələrini idarə etməyə imkan verir. Onların qiymətləndirilmiş istehsalı, qırılması və qısa müddətə tab gətirmə qabiliyyətləri nəzərdə tutulan vəzifəyə uyğun olmalıdır.
Şinlər və elektrik birləşmələri
Şinlər funksional bölmələr arasında keçirici yollar təmin edir. Onların materialı, en kəsiyi, əlaqə keyfiyyəti və istilik dizaynı cərəyan keçirmə qabiliyyətinə və temperaturun yüksəlməsinə təsir göstərir. Kabel ucları da göstərilən kabel növünə və quraşdırma quruluşuna uyğun olmalıdır.
Torpaqlama açarları və kilidləri
Torpaq açarları, təsdiq edilmiş əməliyyat ardıcıllığı icazə verdikdə, təyin edilmiş təcrid olunmuş dövrə hissələrinin torpaqlanması üçün bir vasitə təmin edir. Mexanik və ya elektrik kilidləri qadağan edilmiş keçid əməliyyatlarının qarşısını almağa kömək edir. Bu mexanizmlər vacibdir, lakin tətbiq olunan təhlükəsizlik proseduru altında izolyasiyanın və gərginliyin olmamasının yoxlanılmasını əvəz etmir.
Sigorta açarı birləşmələri və ya dövrə açarları
Transformator qidalandırıcıları qoruyucu açar kombinasiyasından və ya qoruyucu releli elektrik açarından istifadə edə bilər. Müvafiq həll transformator xüsusiyyətlərindən, gözlənilən nasazlıq cərəyanından, seçicilik tələblərindən və şəbəkənin mühafizəsi fəlsəfəsindən asılıdır.
İzolyatorlar, Korpus və Monitorinq Aksesuarları
İzolyasiya dayaqları tələb olunan elektrik boşluqlarını saxlayır və canlı komponentləri dəstəkləyir. Korpus avadanlığı məhsul üçün nəzərdə tutulmuş ətraf mühit və mexaniki şərtlərdən qoruyur. Opsiyonel gərginlik göstəriciləri, nasazlıq keçid göstəriciləri, motor operatorları və rabitə cihazları düzgün birləşdirildikdə əməliyyat görmə qabiliyyətini və uzaqdan idarəetməni yaxşılaşdıra bilər.
4. Hava izolyasiyası hansı üstünlükləri təklif edir?
Hava izolyasiyası paylama layihələri üçün praktik faydalar təklif edə bilər, xüsusən də layihə sahibi müvafiq bölmələrdə SF₆ əsaslı izolyasiyadan qaçmaq istədikdə. Bu faydaların dəyəri avadanlığın dizaynından və iş mühitindən asılıdır.
- Hava izolyasiyalı bölmələrdə SF₆ tələbi yoxdur:Uyğun dizayn həmin bölmələrdə SF₆ ilə əlaqəli idarə etmə, sızma monitorinqi və istismar müddəti bitmiş bərpa mülahizələrindən qaçınır.
- Görünən və əlçatan tənzimləmələr nəzərdə tutulduqda:Bəzi konstruksiyalar təlim keçmiş işçilər üçün komponentləri və keçid mövqelərini yoxlamağı asanlaşdırır. Dəqiq model üçün əlçatanlıq yoxlanılmalıdır.
- Modul konfiqurasiya:Məhsul ailəsi tələb olunan kombinasiyaları dəstəklədiyi zaman funksional bölmələr müxtəlif daxil olan, gedən və transformator-fider tələblərinə cavab verəcək şəkildə təşkil edilə bilər.
- Praktik təmir planlaması:Hava ilə izolyasiya edilmiş bölmələrdə SF₆ olmadan operatorlar bu bölmələr üçün qazla bağlı texniki xidmət tapşırıqlarından yayınırlar, baxmayaraq ki, elektrik və mexaniki texniki xidmət vacib olaraq qalır.
- Dağıtım avtomatlaşdırılması üçün dəstək:Könüllü motor operatorları və monitorinq aksesuarları uzaqdan keçid və status hesabatını dəstəkləyə bilər.
Məhdudiyyətlər nədir?
Hava izolyasiyalı dizaynlar bəzi qaz izolyasiyalı alternativlərə nisbətən daha böyük elektrik boşluqları və daha böyük quraşdırma sahəsi tələb edə bilər. Rütubət, çirklənmə, kondensasiya, hündürlük və qapalı şərait də izolyasiya performansına təsir edə bilər. Qazsız dizayn avtomatik olaraq hər mühitdə baxımsız işləmə və ya üstün performans demək deyil.
Alıcılar yalnız izolyasiya mühitinə əsaslanan RMU seçməkdənsə, tam avadanlığın konfiqurasiyasını, quraşdırma dəyərini, istifadə dövrü tələblərini, ətraf mühit şəraitini və müvafiq qaydaları müqayisə etməlidirlər.
5. Hava izolyasiyalı RMU-lar harada istifadə olunur?
Hava izolyasiyalı halqalı əsas qurğular, gərginlik dərəcələrinə, qoruma quruluşlarına, qapalı quruluşa və təsdiq edilmiş quraşdırma şərtlərinə uyğun olaraq, bir sıra orta gərginlikli paylayıcı tətbiqlərə xidmət edə bilər.
Sənaye Zavodları
Zavodlar və emal müəssisələri transformatorları, istehsal sahələrini və digər elektrik yüklərini təmin etmək üçün orta gərginlikli paylayıcı avadanlıqlardan istifadə edirlər. RMU qidalandırıcı izolyasiyanı dəstəkləyə bilər və texniki xidmət qruplarına bütün sayta lazımsız şəkildə təsir etmədən şəbəkə bölmələrini idarə etməyə kömək edə bilər.
Ticarət və Yaşayış İnkişafları
Ofis kompleksləri, mənzil tikintiləri, pərakəndə satış obyektləri və qarışıq istifadəli layihələr yerli paylayıcı yarımstansiyalarda RMU-lardan istifadə edə bilər. Kompakt funksional tənzimləmələr planlaşdırılmış elektrik infrastrukturu daxilində çoxsaylı transformator qidalandırıcılarının idarə edilməsini sadələşdirə bilər.
Kommunal paylama şəbəkələri
Paylayıcı operatorlar qidalandırıcı bölmələrə nəzarət etmək və bərpa prosedurlarını dəstəkləmək üçün şəbəkə əlaqə nöqtələrində RMU quraşdıra bilərlər. Seçilmiş bölmə kommunal xidmətlərə xas qorunma, keçid, quraşdırma və sənədləşdirmə tələblərinə cavab verməlidir.
Bərpa Olunan Enerji və İnfrastruktur Layihələri
Günəş enerjisi qurğuları, infrastruktur obyektləri və digər enerji layihələri toplama sxemləri, transformatorlar və paylayıcı şəbəkə arasında orta gərginlikli keçid tələb edə bilər. RMU faktiki nasazlığa, keçid vəzifəsinə və şəbəkəyə qoşulma dizaynına uyğun seçilməlidir.
Xarici və ya sahilyanı qurğular üçün layihə qrupları əlavə olaraq korpusun qorunmasını, korroziyaya davamlılığını, temperatur diapazonunu, kondensasiyaya nəzarəti və kabel girişinin möhürlənməsini qiymətləndirməlidir. Hər hansı konkret modelin uyğunluğu istehsalçının bəyan etdiyi xidmət şərtlərinə uyğun olaraq təsdiq edilməlidir.
6. Alıcılar hansı spesifikasiyaları yoxlamalıdırlar?
Hava izolyasiyalı RMU seçmək nominal gərginliyə uyğun gəlməkdən daha çox tələb edir. Yanlış reytinqlər və ya uyğun olmayan mühafizə təşkili təhlükəsizlik riskləri, istismara vermə gecikmələri və bahalı avadanlıq dəyişiklikləri yarada bilər. Alıcılar kotirovka tələb etməzdən əvvəl istehsalçını şəbəkə parametrləri və layihə tələbləri ilə təmin etməlidirlər.
| Spesifikasiya | Nəyi yoxlamaq | Niyə vacibdir |
|---|---|---|
| Nominal gərginlik | Sistemin nominal və maksimum işləmə gərginliyi ilə uyğunluq. | İzolyasiya və avadanlıq reytinqlərinin şəbəkəyə uyğun olmasını təmin edir. |
| Nominal cərəyan | Busbar, halqa açarı və qidalandırıcı cərəyan reytinqləri. | Gözlənilən yükə uyğun olmayan avadanlığın seçilməsinə mane olur. |
| Qısaqapanma performansı | Qiymətləndirilmiş qısa müddətli cari, müddət və müvafiq istehsal və ya pozma vəzifələri. | Kommutasiya qurğusunu hesablanmış nasazlıq səviyyəsinə uyğunlaşdırır. |
| Funksional konfiqurasiya | Yolların sayı, halqa açarları, transformator qidalandırıcıları və genişləndirmə müddəaları. | Avadanlığı tək sətirli diaqrama uyğunlaşdırır. |
| Mühafizə üsulu | Sigorta açarı birləşməsi və ya elektrik açarı və relenin təşkili. | Düzgün nasazlıqların aradan qaldırılması və əlaqələndirilməsini dəstəkləyir. |
| İzolyasiya və boşluqlar | Hava izolyasiya dizaynı və tələb olunan elektrik boşluqları. | Müəyyən şərtlərdə dielektrik performansı dəstəkləyir. |
| Quraşdırma mühiti | Daxili və ya açıq havada istifadə, hündürlük, rütubət, temperatur və çirklənmə. | Ətraf mühit və izolyasiya ilə bağlı riskləri azaldır. |
| Qapağın qorunması | Müəyyən edilmiş IP reytinqi və giriş tələbləri. | Test edilmiş şərtlər altında daxilə qarşı qorunmanı müəyyənləşdirir. |
| Təhlükəsizlik təsnifatı | Tələb olunan daxili qövs təsnifatı, əlçatan tərəflər, cərəyan və müddət. | Layihə üçün xüsusi personalın mühafizəsi tələblərinə cavab verir. |
| Avtomatlaşdırma | Əl və ya motorlu əməliyyat, köməkçi təchizat, siqnallar və rabitə protokolu. | Uzaqdan monitorinq və ya SCADA ilə uyğunluğu təmin edir. |
| Uyğunluq sənədləri | Tətbiq olunan standartlar, tip-test hesabatları, gündəlik sınaq qeydləri və sertifikatlar. | Texniki təsdiq və layihənin qəbulunu dəstəkləyir. |
Tətbiq olunan Standartları anlayın
IEC 62271-200 müvafiq daxili və xarici tətbiqlər də daxil olmaqla 1 kV-dan yuxarı və 52 kV-a qədər nominal gərginliklər üçün AC metal qapalı keçid qurğularını və idarəetmə qurğularını əhatə edir. Tətbiq olunan nəşr və düzəlişlər layihənin spesifikasiyasına uyğun olaraq təsdiqlənməlidir. Avadanlıqların konfiqurasiyasından asılı olaraq açarlar, elektrik açarları, qoruyucu birləşmələr və torpaqlama cihazları üçün əlavə standartlar da tətbiq oluna bilər.
İstinad üçün rəsmi IEC 62271-200 nəşrinə müraciət edin. Uyğunluq faktiki təklif olunan model və konfiqurasiya üçün yoxlanılmalıdır; məhsulun IEC standartına uyğun olduğuna dair ümumi bəyanat müvafiq dəstəkləyici sənədləri əvəz etmir.
Sifariş verməzdən əvvəl veriləcək suallar
- Təklif olunan RMU təsdiq edilmiş tək xətt diaqramına və kabel quruluşuna uyğun gəlirmi?
- Nominal cərəyan və qısaqapanma imkanları sistemin tədqiqi üçün kifayətdirmi?
- Hansı qoruma və torpaqlama funksiyaları standart olaraq daxildir?
- Müvafiq konfiqurasiya üçün tip testi sübutları və adi zavod sınaq qeydləri mövcuddurmu?
- Ölçülər, kabelin giriş mövqeləri, bünövrə detalları və texniki texniki boşluqlar təsdiqlənibmi?
- Ehtiyat hissələri, istismar təlimatları, istismara vermə dəstəyi və zəmanət şərtləri aydın şəkildə göstərilibmi?
7. Hansı Təhlükəsizlik və Quraşdırma Tələbləri Əhəmiyyətlidir?
Orta gərginlikli keçid qurğularının quraşdırılması təsdiq edilmiş çertyojlara, yerli elektrik qaydalarına, istehsalçının təlimatlarına və sahəyə aid təhlükəsizlik prosedurlarına uyğun olaraq ixtisaslı işçilər tərəfindən həyata keçirilməlidir. Avadanlıqda təhlükəli yığılmış və ya induksiya edilmiş elektrik enerjisi ola biləcəyi üçün işə salma və texniki xidmət heç vaxt yalnız vizual açar mövqelərinə etibar etməməlidir.
Saytın Hazırlanması
Çatdırılmadan əvvəl bünövrənin, kabel xəndəklərinin, kabel əyilmə sahəsinin, giriş yollarının, ventilyasiya tələblərinin və istismar boşluqlarının təsdiq edilmiş təsvirlərə uyğun olduğunu təsdiqləyin. Quraşdırma sahəsi müəyyən edilmiş ekoloji məhdudiyyətlər daxilində qalmalı və təhlükəsiz istismara və texniki xidmətə imkan verməlidir.
Kabelin Sonlandırılması və Torpaqlanması
Uyğun kabel aksesuarlarından istifadə edin və istehsalçının dayandırma təlimatlarına əməl edin. Konduktor hazırlığını, qoşulma momentini, faza identifikasiyasını, izolyasiya vəziyyətini və torpaqlama birləşmələrini yoxlayın. Zəif quraşdırılmış sonlandırmalar həddindən artıq istiləşmə, qismən boşalma, izolyasiyanın pisləşməsi və ya elektrik çatışmazlığına səbəb ola bilər.
İstismar yoxlamaları
İstismar məhsulların dizaynını və layihə tələblərini əks etdirən təsdiq edilmiş sınaq planına uyğun olmalıdır. Tipik yoxlamalara mexaniki əməliyyatın, bloklamaların, naqillərin, torpaqlamanın davamlılığının, mühafizə parametrlərinin, idarəetmə sxemlərinin və müvafiq elektrik sınaqlarının nəticələrinin yoxlanılması daxildir. Dəqiq sınaqlar və qəbul meyarları ixtisaslı mühəndislər tərəfindən müəyyən edilməlidir.
8. Operatorlar Hava İzolyasiyalı RMU-ya Necə Baxa bilərlər?
Hava izolyasiyalı RMU, hava ilə izolyasiya edilmiş bölmələrində SF₆ qaz xidmətinin qarşısını almasına baxmayaraq, onun dizaynına, vəzifəsinə, yaşına və quraşdırma mühitinə uyğun texniki xidmət proqramı tələb olunur. Profilaktik baxım, qəzaya və ya təhlükəsizlik hadisəsinə səbəb olmamışdan əvvəl pisləşməni müəyyən etməyə kömək edir.
Tövsiyə olunan Yoxlama Sahələri
- Korpusun vəziyyəti:Korroziya, fiziki zədə, suyun daxil olması, tıxanmış ventilyasiya və zədələnmiş möhürlərin olub olmadığını yoxlayın.
- İzolyasiya vəziyyəti:Təsdiqlənmiş yoxlamalar zamanı çirklənmə, rütubət, izləmə izləri, çatlama və ya digər pisləşmə əlamətlərinə baxın.
- Kommutasiya mexanizmləri:İstehsalçı prosedurlarına uyğun olaraq işləmə mexanizmlərini, mövqe göstəricilərini, kilidləri və mexaniki vəziyyəti yoxlayın.
- Bağlantılar və kabellər:Təsdiq edilmiş üsullardan istifadə edərək, həddindən artıq istiləşmə, boşluq və ya izolyasiya zədələnməsi əlamətləri üçün əlçatan sonluqları və birləşmələri yoxlayın.
- Mühafizə və nəzarət:Röle parametrlərini, köməkçi enerjini, həyəcan siqnallarını, motor operatorlarını və quraşdırılmış rabitə funksiyalarını yoxlayın.
- Qeydlər:Sənəd yoxlamaları, sınaq nəticələri, nasazlıqlar, keçid əməliyyatları və düzəldici tədbirlər.
RMU nə qədər tez-tez yoxlanılmalıdır?
Hər quraşdırma üçün uyğun olan vahid yoxlama intervalı yoxdur. İstehsalçının texniki xidmət cədvəlinə, müvafiq qaydalara, kommunal tələblərə və saytın risk qiymətləndirməsinə əməl edin. Tozlu, rütubətli, aşındırıcı və ya ağır yüklü mühitlərdə olan avadanlıqların vəziyyətinin daha tez-tez yoxlanılması tələb oluna bilər.
Müəyyən edilmiş icazə, izolyasiya və sınaq prosedurları olmadan möhürlənmiş və ya məhdudlaşdırılmış bölmələri açmayın, cərəyan edən komponentləri tənzimləməyin və ya müdaxilə işləri aparmayın. Qeyri-normal qızma, boşalma səsi, yanma qoxuları, gözlənilməz həyəcan siqnalları və ya mexaniki müqavimət baş verərsə, problemi dərhal ixtisaslı texniki qulluqçulara çatdırın.
9. Layihə Qrupları Hansı Ümumi Problemlərin Qarşısını Almalıdır?
Bir çox keçid qurğusunun layihə problemləri enerji verilməzdən əvvəl başlayır. Aydın spesifikasiyalar, tam sənədlər və avadanlıq təchizatçısı, elektrik dizayneri, quraşdırıcı və son istifadəçi arasında koordinasiya qarşısı alına bilən gecikmələri azalda bilər.
| Ümumi məsələ | Potensial nəticə | Profilaktik fəaliyyət |
|---|---|---|
| Səhv xəta reytinqi | Avadanlıq faktiki şəbəkə xətası vəzifəsinə tab gətirə bilməz. | Təsdiq etməzdən əvvəl nasazlıqların araşdırılması nəticələrini və avadanlıqların reytinqlərini təsdiqləyin. |
| Yanlış qidalandırıcı konfiqurasiya | Çatışmayan keçid və ya qoruma funksiyaları və bahalı yenidən dizayn. | Tək sətirli diaqramı və funksional vahid cədvəlini nəzərdən keçirin. |
| Uyğun olmayan kabel aksesuarları | Quraşdırma çətinlikləri və ya etibarsız kabel sonları. | Kabel spesifikasiyalarını və təsdiq edilmiş sonlandırma dəstlərini təsdiqləyin. |
| Uyğun olmayan sayt şəraiti | Kondensasiya, korroziya, izolyasiya problemləri və ya giriş məhdudiyyətləri. | Xidmət şərtlərini, korpusun dizaynını və quraşdırma boşluqlarını yoxlayın. |
| Natamam sınaq sənədləri | Gecikmiş yoxlama, qəbul və ya istismara vermə. | Satınalma zamanı tələb olunan sınaq qeydləri və sertifikatları razılaşdırın. |
| Aydın olmayan texniki xidmət öhdəlikləri | Buraxılmış yoxlamalar və daha yavaş səhv cavabı. | Əməliyyat prosedurlarını, təlimləri, ehtiyat hissələrini və xidmət dəstəyini müəyyənləşdirin. |
Satınalma qrupları üçün ən effektiv yanaşma kotirovkaları müqayisə etməzdən əvvəl texniki tələbləri müəyyən etməkdir. Təklif olunan konfiqurasiya əlavə mühəndislik, quraşdırma dəyişiklikləri və ya dəstəklənməyən aksesuarlar tələb edirsə, aşağı ilkin qiymət ən yaxşı ümumi dəyəri əks etdirməyə bilər.
10. Tez-tez verilən suallar
Hava izolyasiyalı halqalı əsas blok RMU-nun əsas məqsədi nədir?
Onun əsas məqsədi orta gərginlikli şəbəkədə kommutasiya, izolyasiya və paylama əlaqələrini idarə etməkdir. Konfiqurasiyadan asılı olaraq, o, həmçinin transformator-fiderin qorunmasını təmin edir və nasaz kabel hissələrinin izolyasiyasını dəstəkləyir.
RMU-da hava izolyasiyası nə deməkdir?
Bu o deməkdir ki, atmosfer havası müvafiq enerjili komponentlər ətrafında izolyasiya mühiti kimi xidmət edir. İzolyasiyanın dəqiq təşkili məhsulun dizaynından asılıdır və bu termin özlüyündə keçid və ya qövsün kəsilməsi texnologiyasını müəyyən etmir.
Hava izolyasiyalı RMU SF₆ yoxdur?
Hava izolyasiyalı dizayn müvafiq izolyasiya bölmələrində SF₆-dan qaça bilər. Alıcılar təklif olunan komplektdə hər hansı SF₆ və ya digər izolyasiya qazlarının olub-olmadığını təsdiqləmək üçün istehsalçının texniki sənədlərini yoxlamalıdırlar.
RMU ilə transformator arasındakı fərq nədir?
RMU paylayıcı şəbəkə daxilində elektrik əlaqələrini idarə edir və qoruyur, transformator isə gərginliyi bir səviyyədən digərinə dəyişir. Onlar paylayıcı yarımstansiyada birlikdə quraşdırıla bilər, lakin onlar müxtəlif funksiyaları yerinə yetirirlər.
Hava izolyasiyalı RMU nasazlıqdan sonra avtomatik olaraq gücü bərpa edə bilərmi?
Mütləq deyil. Əsas vahidlər səlahiyyətli əllə keçid tələb edə bilər. Arızanın avtomatik təcrid edilməsi və ya bərpası müvafiq qorunma, motorlu keçid, idarəetmə məntiqi, rabitə və təsdiq edilmiş şəbəkə avtomatlaşdırma sxemini tələb edir.
RMU alarkən hansı texniki reytinqlər daha vacibdir?
Əsas parametrlərə nominal gərginlik, nominal cərəyan, qısaqapanmaya tab gətirmə və yaratma qabiliyyəti, keçid vəzifələri, qorunma təşkili, izolyasiya performansı, ətraf mühit şəraiti, qapaq dərəcəsi və istənilən tələb olunan daxili qövs təsnifatı daxildir.
Hava izolyasiyalı RMU texniki xidmət tələb edirmi?
Bəli. Operatorlar istehsalçının texniki xidmət cədvəlinə əməl etməli və müvafiq olaraq korpusu, izolyasiyanı, keçid mexanizmlərini, kabel uclarını, torpaqlama sistemini, qoruyucu qurğuları və əlavə idarəetmə avadanlıqlarını yoxlamalıdırlar.
Orta gərginlikli metal qapalı RMU-lara hansı standart uyğun gəlir?
IEC 62271-200 1 kV-dan yuxarı və 52 kV-a qədər qiymətləndirilən müvafiq AC metal qapalı keçid qurğuları üçün əsas standartdır. Fərdi keçid və mühafizə cihazlarına digər standartlar tətbiq oluna bilər. Layihə komandası tələb olunan nəşrləri və faktiki məhsulun sınaq sənədlərini yoxlamalıdır.
Alıcılar RMU istehsalçısını necə qiymətləndirə bilərlər?
İstehsalçının texniki sənədlərini, məhsulun konfiqurasiyası seçimlərini, tətbiq olunan növ sınaq sübutlarını, adi zavod sınaq prosedurlarını, keyfiyyətə nəzarəti, quraşdırma təlimatlarını, ehtiyat hissələrinin mövcudluğunu, zəmanət şərtlərini və layihəyə aid tələblərə cavab vermək qabiliyyətini nəzərdən keçirin.
Layihəniz üçün Doğru Hava İzolyasiyalı RMU seçin
Etibarlı orta gərginlik paylanması düzgün avadanlıq konfiqurasiyası, dəqiq texniki spesifikasiyalar və sahənin şərtlərinin aydın şəkildə başa düşülməsi ilə başlayır. İstər sənaye enerji paylama sistemi, istər kommersiya inkişafı, istərsə də kommunal şəbəkə layihəsi planlaşdırmağınızdan asılı olmayaraq, ehtiyatlı avadanlıq seçimi daha təhlükəsiz əməliyyat və daha etibarlı texniki xidmət planlamasını dəstəkləyə bilər.
Zhejiang Usune Electric Co., Ltd.elektrik paylayıcı avadanlıq alarkən təchizatçı qiymətləndirməsinə daxil edilə bilər. Müvafiq texniki əhatə dairəsini yaratmağa kömək etmək üçün layihə gərginliyini, nominal cərəyanı, qısaqapanma tələblərini, funksional bölmənin konfiqurasiyasını, quraşdırma mühitini və tətbiq olunan standartları paylaşın.
Orta gərginlikli kommutator tələblərinizi müəyyən etmək üçün köməyə ehtiyacınız varmı?Bizimlə əlaqə saxlayınlayihənizin spesifikasiyalarını müzakirə etmək, müvafiq məhsul sənədlərini tələb etmək və enerji paylama tətbiqiniz üçün uyğun həlli araşdırmaq.
Texniki qeyd: Məhsul konfiqurasiyaları və reytinqləri modelə görə dəyişir. Satınalma, quraşdırma və ya enerjiləşdirmədən əvvəl bütün spesifikasiyaları, tətbiq olunan standartları, sınaq sənədlərini və əməliyyat prosedurlarını istehsalçı və məsul layihə mühəndisi ilə təsdiqləyin.
