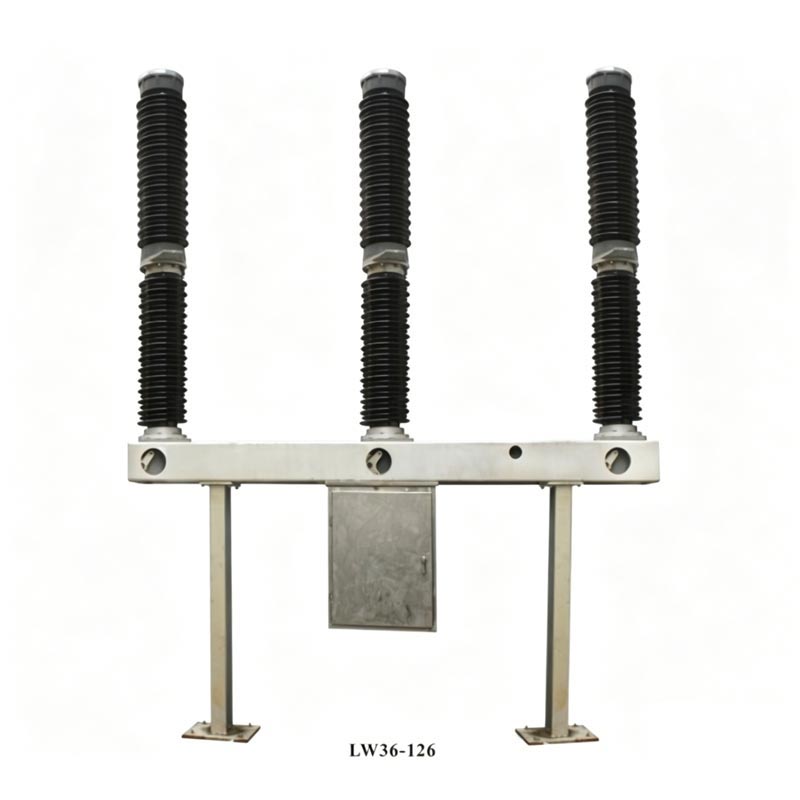

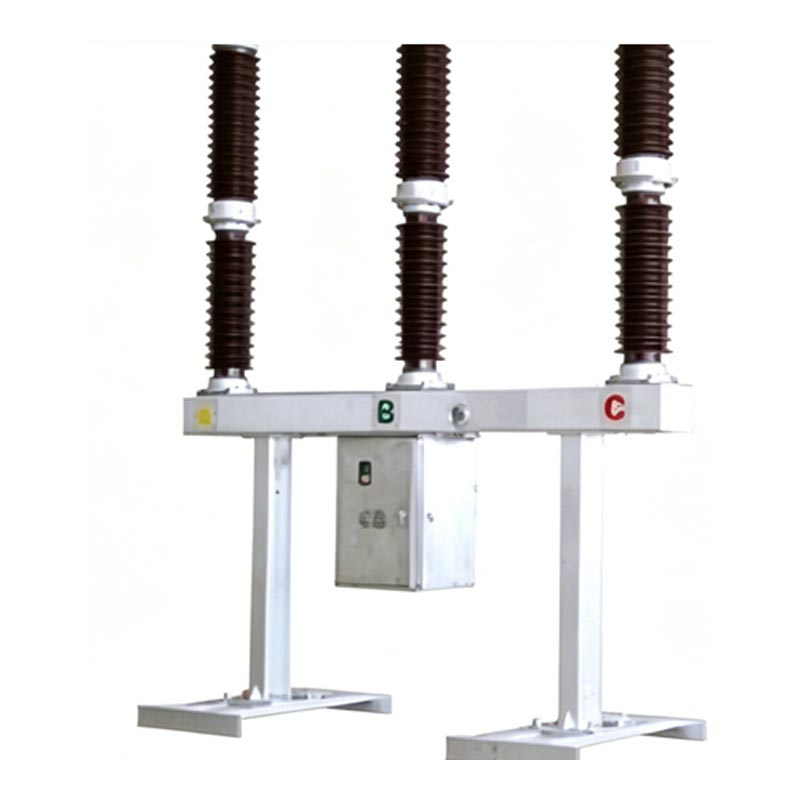

Kükürd Heksafluorid Dövr Kesicisi 126kv

Usune LW36-110 Kükürdlü Heksafluorid Devre Keçiri 126kV, elektrik enerjisinin idarə edilməsi və qorunması üçün əsas cihazdır. 110kV ötürücü və transformasiya sistemləri, həmçinin elektrik açarı və keçid avadanlığı kimi istifadə edilə bilər. qrup. Məhsul, hər bir faza tək dayaq kimi olan inteqrasiya olunmuş öz-özünə enerjili qövs söndürmə quruluşunu qəbul edir, tək fasiləli vahid. Hər üç faza bir yay vasitəsilə mexaniki əlaqəyə nail olmaqla eyni çərçivəyə quraşdırılmışdır əməliyyat mexanizmi. Məhsulun yuxarı hissəsində qövssöndürmə kamerası olan çini kol, orta hissə var dəstək çini kolunu və çərçivəni ehtiva edir və elektrik idarəetmə komponentlərini ehtiva edən mexanizm qutusudur çərçivənin altında asılmış, nəticədə kompakt quruluş və rahat işləmə.

Əsas üstünlüklər

1. Səlahiyyətli Uyğunluq

Çin standartlarına uyğundur GB1984-2003 "AC yüksək gərginlikli dövrə açarları" və IEC62271-100:2001 "Yüksək gərginlik Kommutasiya qurğuları və idarəetmə qurğuları - Hissə 100: Yüksək gərginlikli dövrə açarları" və ciddi zavod sınaqlarından keçmiş və məhsulun uyğunluğunu və etibarlılığını təmin etmək üçün sertifikatlaşdırma.

2. Üstün Performans

Qısa qövslə nəticələnən "termal genişlənmə + yardımlı üfürmə" qövs söndürmə prinsipindən istifadə edir. söndürmə vaxtı, uzun elektrik ömrü və aşağı iş səsi; əla izolyasiya və qövs ilə SF6 qazından istifadə edir bir mühit kimi söndürmə xassələri, yanma və partlama riskini aradan qaldıraraq, onu sıx məskunlaşan ərazilər.

3. Etibarlı Sübut

Yayla idarə olunan mexanizm 6000 dövrə qədər mexaniki xidmət müddətinə malikdir, illik SF6 qaz sızma dərəcəsi ≤0,5%, və əsas dövrə müqaviməti ≤80μΩ. Tam texniki parametrlər və test məlumatları məhsulun sabitliyini yoxlayır.

4. Güclü Uyğunluq

Ətraf mühitin temperaturu -30 ℃ ilə + 40 ℃ arasında və yüksəklikdə olan sərt açıq mühitlərə geniş şəkildə uyğunlaşa bilir. ≤3000 metr. Külək, buz və zəlzələlərə qarşı güclü müqavimət, müxtəlif enerji layihələri ssenarilərinin ehtiyaclarını qarşılayır.

Əsas Texniki Parametrlər

Kükürdlü Heksaflorid Devre Keçiri 126kV əsas parametrləri ilə əla elektrik performansına malikdir. 126kV-luq elektrik avadanlığının yüksək standartlarına cavab verən, mürəkkəb enerji sistemlərində stabil işləməyi təmin edir. Əsas nüvə parametrlər aşağıdakılardır:

Məhsulun ümumi strukturu

126 kV-luq Kükürd Heksafluorid Açar açarı üç fazadan ibarətdir, hər biri öz-özünə enerji ilə təchiz edilmişdir. qövs söndürmə kamerası, dəstək izolyasiya cihazı, adsorbent və sızdırmaz struktur. Statik sızdırmazlıqdan istifadə edir O-halqalar və mastik, dinamik sızdırmazlıq isə mükəmməl hermetikliyi təmin edən yay sıxılma sızdırmazlığını istifadə edir. The ötürmə hissəsi bir qütblü elektron açarı və işləmə mexanizmini birləşdirir, səmərəli ötürür əməliyyat gücü; yay işləmə mexanizmi mexaniki, elektrik enerjisini təmin edən daxili mexanizm qutusuna malikdir çevik və etibarlı əməliyyat təklif edən saxlama və təkrar bağlama funksiyaları.

Məhsulun işləmə prinsipi

1. Bağlanma vəziyyəti: Sistem cərəyanı terminallar, stasionar kontaktlar, hərəkət edən kontaktlar, silindrlər, və normal enerji ötürülməsini təmin edən ara kontaktlar.
2. Açıqlama əməliyyatı: Əməliyyat mexanizminin təsiri altında hərəkət edən kontakt aşağıya doğru hərəkət edərək hərəkət edən və sabit kontaktlar ayrıldıqda elektrik qövsü; silindrdə sıxılmış SF6 qazı qövsü üfürür nozzle vasitəsilə və cərəyan sıfırı keçdikdə qövs sönür.
3. SF6 Qaz Sistemi: İnteqrasiya edilmiş SF6 sıxlıq ölçmə cihazı və temperatur kompensasiyası ilə nəzarətçi ilə təchiz edilmişdir. qaz təzyiqini real vaxt rejimində izləyə bilir. Təzyiq çox aşağı olduqda, həyəcan siqnalı verilir və mexanizm işə düşür mexaniki zərərin qarşısını almaq üçün kilidlənir.

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Ərizə işi

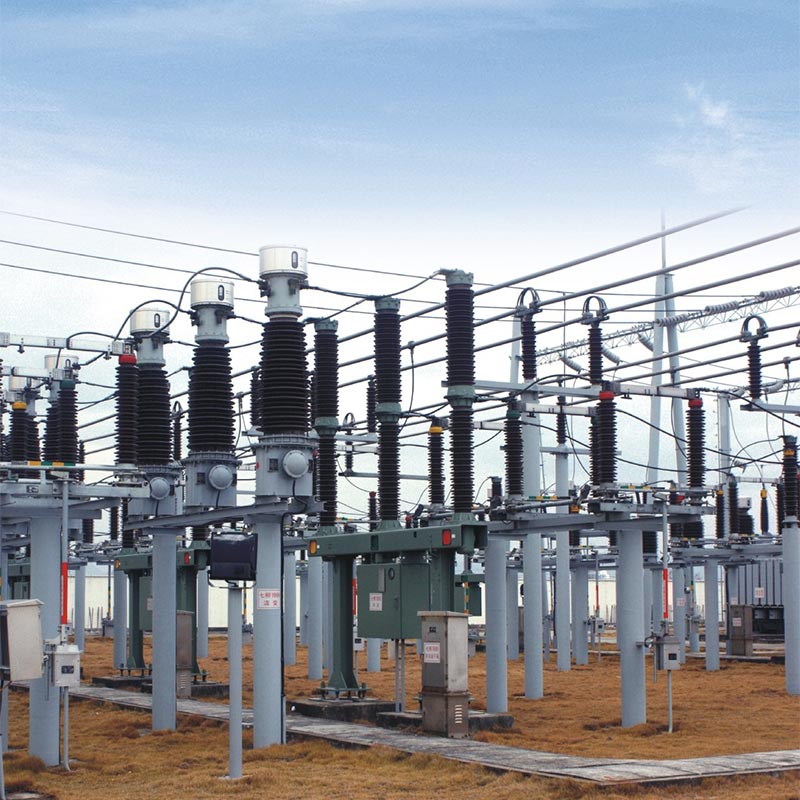

2024-cü ildə Usune LW36-110 Kükürd Heksafluorid açarı 126kV uğurla 110kV açara tətbiq olundu. Şimali Çində ötürülmə və transformasiya layihəsi. Bu layihə qeyri-kafi problemi həll etməyi hədəflədi kənd və şəhərətrafı ərazilərdə enerji təchizatı qabiliyyəti. Layihə sahəsi böyük bir temperatur fərqinə malikdir (-25 ℃ ilə +38℃) və tez-tez baş verən qum fırtınaları ətraf mühitə uyğunlaşma və etibarlılığa son dərəcə yüksək tələblər qoyur. güc avadanlığı.

Bu layihə üçün təyin edilmiş təchizatçı kimi Usune 28 ədəd LW36-110 elektrik açarı təqdim etdi. Zavod göndərdi quraşdırma, işə salma və sınaq əməliyyatı üçün yerində təlimat vermək üçün peşəkar texniklər. sonra səkkiz aylıq sabit əməliyyat, məhsul sıfır nasazlıq əldə etdi, SF6 qaz sızma dərəcəsi ilə müqayisədə çox aşağı. standart tələblər (faktiki test ≤0,3%) və açılış və bağlanma reaksiya sürəti layihə dizaynına tam cavab verdi standartlar. Layihə istifadəyə verildikdən sonra yerli elektrik şəbəkəsinin dayanıqlığını səmərəli şəkildə yaxşılaşdırdı, avadanlıqların nasazlığı nəticəsində yaranan elektrik enerjisinin kəsilməsini azaltdı və layihə sahibi və yerli tərəfindən yüksək qiymət aldı Mükəmməl ətraf mühitə uyğunlaşma qabiliyyətini və etibarlı əməliyyat performansını tam yoxlayan enerji şöbəsi Faktiki iş şəraitində istifadə olunan 126kV SF6 elektrik açarı.

Tez-tez verilən suallar

1-ci sual: 126 kV-lik Usune Kükürd Heksafluorid Açarının xidmət müddəti nədir və əsas nədir baxım nöqtələri?

A1: Məhsulun mexaniki ömrü 6000 dövrdür və tövsiyə olunan davamlı işləmə müddəti 12 ildir. Açar texniki xidmət nöqtələri: Həftəlik müntəzəm yoxlamalar (izolyatorun bütövlüyü, SF6 qaz təzyiqi və s.); illik texniki qulluq hər 3 ildən bir (izolyatorların təmizlənməsi, əsas dövrə müqavimətinin ölçülməsi və s.); məhsul çatdıqda baxım şərtləri (məsələn, 20 tam tutumlu qısaqapanma), qövs kontaktları, adsorbent və sızdırmazlıq halqaları əvəz etmək lazımdır. İstehsalçı texniki xidmət üçün yerində təlimat vermək üçün peşəkar personal göndərəcək.

2-ci sual: Usune LW36-110 elektrik açarı yüksək dağlıq və soyuq bölgələrdə istifadə edilə bilərmi? Maksimum uyğun olan nədir hündürlük?

A2: Bəli. Bu məhsul xüsusilə sərt xarici mühitlər üçün nəzərdə tutulmuşdur və yüksək səviyyəyə güclü uyğunlaşma qabiliyyətinə malikdir yüksəkliklər və aşağı temperaturlar. 3000 metrə qədər yüksəkliklər üçün uyğundur və aşağı temperaturlara davam edə bilər -30 ℃ kimi, qərbi Çin kimi yüksək dağlıq və soyuq bölgələrin ehtiyaclarını tam ödəyir. Bundan əlavə, Mexanizm qutusu yağış, qar və şiddətli soyuqlar zamanı nəm və dondan qorunma təmin edən quraşdırılmış qızdırıcıya malikdir fəsillərdə sabit işləməyi təmin edir.

Təchizatçı və Satışdan Sonra Xidmət

Zhejiang Usune Electric Co., Ltd., Çində yüksək gərginlikli elektrik avadanlıqlarının peşəkar istehsalçısı olaraq, tam istehsal xəttinə və ciddi keyfiyyətə nəzarət sisteminə malikdir. Zavod qabaqcıl avadanlıqlarla təchiz edilmişdir sınaq avadanlığı və hər bir məhsul əvvəl vakuum, qaz doldurma və mexaniki performans testindən keçir məhsulun keyfiyyətini təmin etmək üçün zavodu tərk etmək. Etibarlı təchizatçı kimi Usune birdəfəlik satış sonrası xidmət göstərir, yerində quraşdırma təlimatı, istismara vermə, texniki xidmət təlimi və ehtiyat hissələrin təchizatı daxil olmaqla. Peşəkar texniki komanda avadanlığın uzunmüddətli dayanıqlı işləməsini təmin edərək istifadəçi ehtiyaclarına operativ cavab verir.
