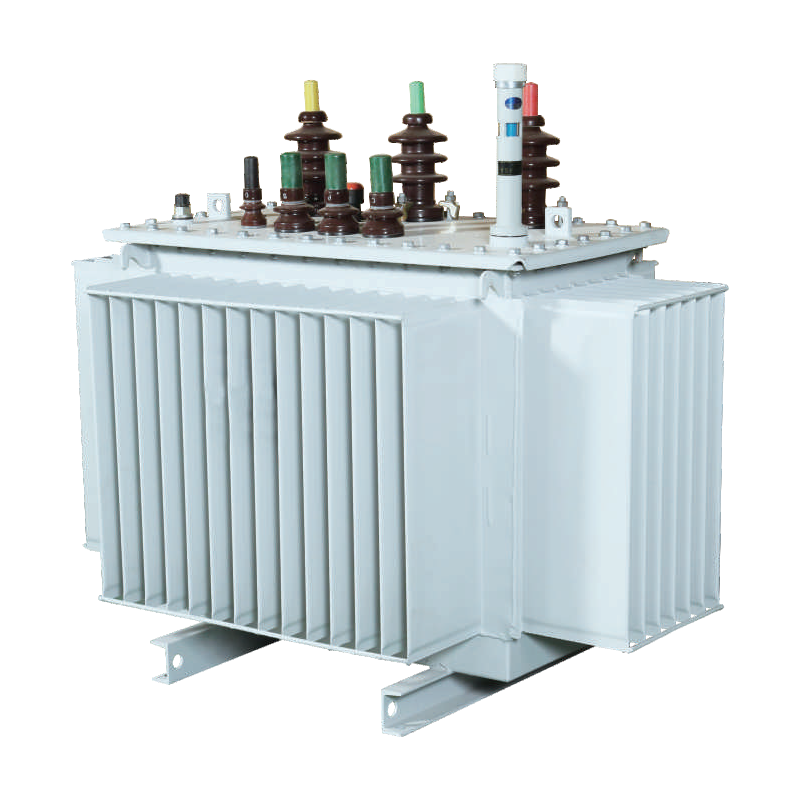

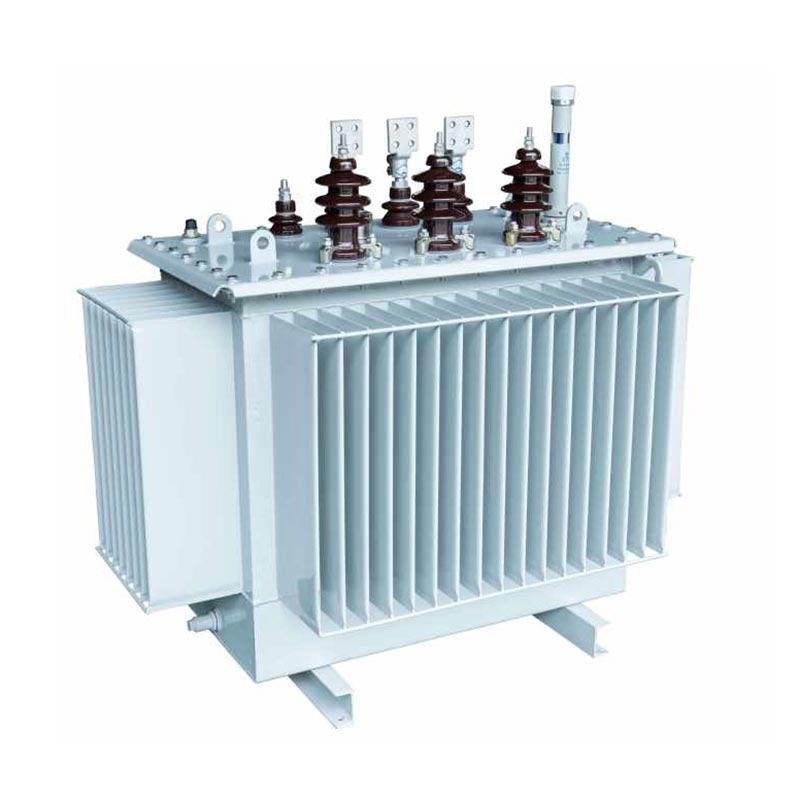

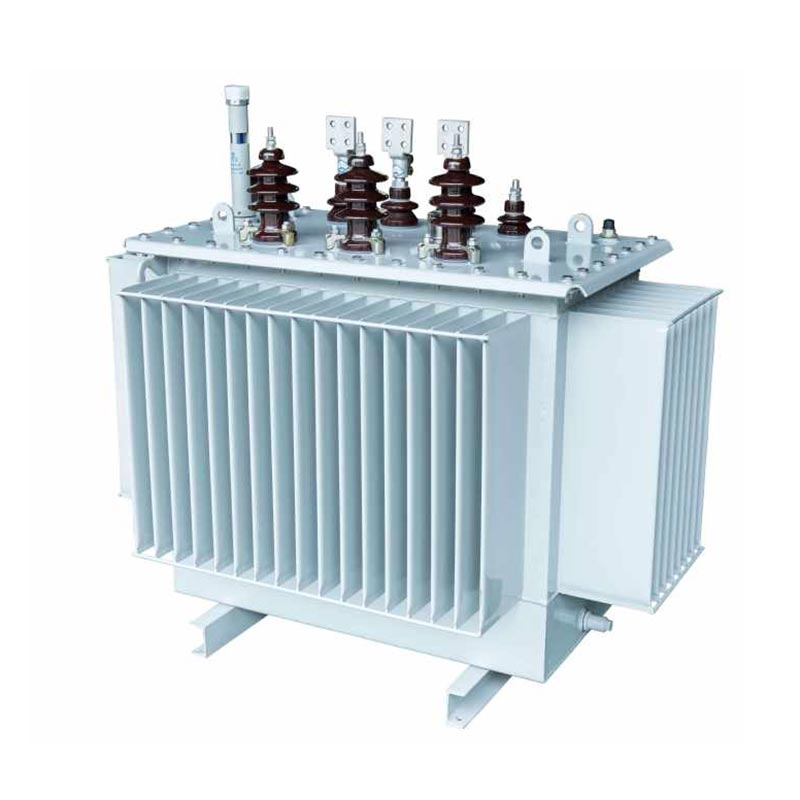

USUNE 3 Faza Onan Paylama Transformatoru (ONAN) müstəqil olaraq USUNE tərəfindən hazırlanmış və istehsal edilmişdir. Ar-Ge, istehsal və satışı birləşdirən peşəkar istehsalçı. Xüsusilə güc üçün nəzərdə tutulmuşdur Müasir şəhər və kənd yerləri ilə sənaye və mədən müəssisələrinin ehtiyaclarının paylanması, kimi problemlərin həlli aşağı səmərəlilik, yüksək enerji istehlakı və ənənəvi transformatorların zəif sabitliyi. Məhsul istehsal olunur USUNE-nin standart fabrikində, hər bir avadanlıq parçasının beynəlxalq sənaye standartlarına cavab verir və müxtəlif sərt iş şəraitində stabil fəaliyyət göstərə bilər.
3 Fazalı Onan Paylama Transformatoru bərabərtərəfli üçbucaqlı üçölçülü yara nüvəsindən istifadə edir. tənzimləmə, maqnit dövrəsindəki hava boşluqlarını aradan qaldıraraq, daha sıx sarımlara və mümkün olan ən qısa müddətə üç fazalı maqnit dövrəsinin uzunluğu. Əsas sütunun en kəsiyi sahəsi demək olar ki, dairəvidir və onu optimallaşdırır maqnit dövrə quruluşu, enerji istehlakını və iş səsini azaltmaq, üç fazalı tarazlığa nail olmaq və üçüncü harmonik komponentlərin azaldılması, səmərəli və sabit enerji təchizatının əsasının qoyulması.
Bu məhsul şəhər və kənd elektrik şəbəkələrinin təkmilləşdirilməsi, sənaye və mədən müəssisələrinin ssenariləri üçün uyğundur və etibarlı enerji təchizatı dəstəyi təmin edən modul və prefabrik yarımstansiyalarla mükəmməl uyğunlaşdırıla bilər. kimi a professional güc avadanlığı təchizatçısı, USUNE geniş R&D və istehsal təcrübəsinə malikdir və təmin edə bilər müştəri ehtiyaclarına uyğun olaraq fərdi həllər.
3 Fazalı Onan Paylayıcı Transformator əla keyfiyyətə malik yüksək keyfiyyətli taxıl yönümlü silikon polad təbəqələrdən istifadə edir. maqnit keçiriciliyi və aşağı itkilər; təmin etmək üçün 45° tikişi kəsmə ilə Alman GEORG çarpaz kəsici maşından istifadə edir nüvənin dəqiqliyi və maqnit sızmasını azaldır; silisium polad təbəqələr çox mərhələli dairəvi formada qatlanır kəsiklər, maqnit dövrəsinin optimallaşdırılması, səs-küyün və enerji istehlakının azaldılması və enerjinin yaxşılaşdırılması səmərəlilik.
Yüksək gərginlikli rulon silindrikdir, aşağı gərginlikli rulon isə silindrik və ya folqa tiplidir və effektiv şəkildə yaxşılaşır. qısaqapanma və ildırım vurma müqaviməti. Bobin dizaynı vahid maqnit dövrə ilə rasionaldır paylanması, lokallaşdırılmış həddindən artıq istiləşmənin azaldılması, xidmət müddətini uzatmaq və sabit işləməyi təmin etmək.
Alman GEORG büzməli yağ çəni ilə istehsal edilmiş yüksək keyfiyyətli dəqiq soyuq haddelenmiş polad lövhədən hazırlanmışdır. istehsal xətti, strukturun möhkəmliyini və sızdırmazlığını təmin edir. Səthi korroziyaya qarşı örtüklə örtülmüşdür, ətraf mühitin mühafizəsi tələblərinə cavab verən neft-kimya zavodları kimi sərt mühitlər üçün uyğundur. The büzməli struktur istilik yayılmasını və yağın termal genişlənməsi və daralmasına uyğunlaşma qabiliyyətini birləşdirir, möhürlənmiş dizayn yağın yaşlanmasını yavaşlatır və transformatorun ömrünü uzadır.
3 Fazalı Onan Paylayıcı Transformator əla izolyasiya ilə A sinifli izolyasiya quruluşunu qəbul edir. yüksək gərginlikli təsirlərə tab gətirə bilən performans. Yüksək və aşağı gərginlikli rulonlar düzülür konsentrik olaraq və bobin aralığı izolyasiya performansını yaxşılaşdırmaq üçün kiçik bir yağ boşluğu olan bir karton qoldan istifadə edir, qısa qapanmaların qarşısını almaq və təhlükəsiz və sabit işləməyi təmin etmək.
USUNE 3 Fazalı Onan Paylayıcı Transformator (ONAN) üç gərginlik səviyyəsini əhatə edir: 10KV, 20KV və 36KV, görüş müxtəlif enerji paylama ehtiyacları. Müştərinin faktiki yükünə, əsas xüsusiyyətlərinə, və quraşdırma ssenarisi, çevik həllər təmin edir.
1. Elektrik enerjisi dəyəri (RMB/İl) = [Yüksüz itki (kVt) + Yük itkisi (kW) × (Orta yükləmə dərəcəsi)²] × 365 (Gün) × 24
(Saat) ×
Elektrik qiyməti
2. CO2 Emissiyaları = [Yüksüz itki (kVt) + Yük itkisi (kW) × (Orta Yükləmə dərəcəsi)²] × 365 (Gün) × 24 (Saat) × Emissiya
Faktor (kg-CO₂/kWh)
Məhsulun yüksüz və yük itkiləri ənənəvi transformatorlardan əhəmiyyətli dərəcədə aşağıdır, əhəmiyyətli dərəcədə azaldır istifadəçilərin elektrik enerjisi xərcləri və CO2 emissiyaları. Çində kök salmış bir istehsalçı olaraq USUNE yaşıl konsepsiyaya sadiqdir inkişafı, məhsul dizaynını davamlı olaraq optimallaşdırır və enerji sənayesinin davamlı inkişafına kömək edir.
1. Şəhər və Kənd Elektrik Şəbəkəsinin Təkmilləşdirilməsi: Elektrik şəbəkəsinin sabitliyini və səmərəliliyini artırır, elektrik şəbəkəsinin problemlərini həll edir. qeyri-kafi enerji təchizatı və yüksək enerji istehlakı.
2. Sənaye və Mədən Müəssisələri: Yüksək güclü, sabit enerji təchizatı tələbini ödəyir, sərtliyə tab gətirir. mühitləri və istehsal avadanlıqlarının işləməsini təmin edir.
3. Modul və Prefabrik Yarımstansiyalar: Kompakt quruluş, rahat quraşdırma və texniki xidmət, torpağın azaldılması sahə və tikinti xərcləri.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Qeyd: Nominal gücü 500 kVA və daha aşağı olan transformatorlar üçün cədvəldəki rampadan yuxarı yük itkisi tətbiq olunur Dyn11 əlaqə qrupu və rampanın altındakı yük itkisi Yyn0 əlaqə qrupuna aiddir.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Fabrika, qiymətimizin münasib və rəqabətli olduğuna zəmanət verə bilərik.
Adətən sorğunuzu aldıqdan sonra 24 saat ərzində təklif edirik.
Bəli, əlbəttə ki, biz OEM-i qəbul edirik.
Təqdimat müddəti sifariş edilən miqdardan asılıdır, adətən ödəniş alındıqdan sonra 15-20 gün ərzində.
Bütün məhsullar aksesuarlardan başlayaraq yoxlanılacaq və yola düşməzdən əvvəl rutin testlərlə həyata keçiriləcək bizim zavod.
Keyfiyyət problemlərinin fotoşəkillərini və ya videosunu çəkin və yoxlamaq və təsdiqləmək üçün bizə göndərin və biz bunu edəcəyik 1-3 gün ərzində sizin üçün razı həll.
Göndərmə tarixindən 12 ay.
● Biz 14 ildən artıqdır ki, bu sahədə ixtisaslaşmışıq və dizaynı qəbul edən yaxşı təcrübəli Ar-Ge komandasına sahibik.
və müştərinin xüsusi tələbləri əsasında hər bir layihə üçün inkişaf işləri.
● Komponentlərdən tutmuş hazır məhsullara qədər son dərəcə ciddi QC prosedurumuz var.
● 15-20 gün ərzində sabit istehsal müddəti.
● Məhsullar üçün test hesabatlarının tam dəsti var.
● Bir addım həlli təmin edilir.
