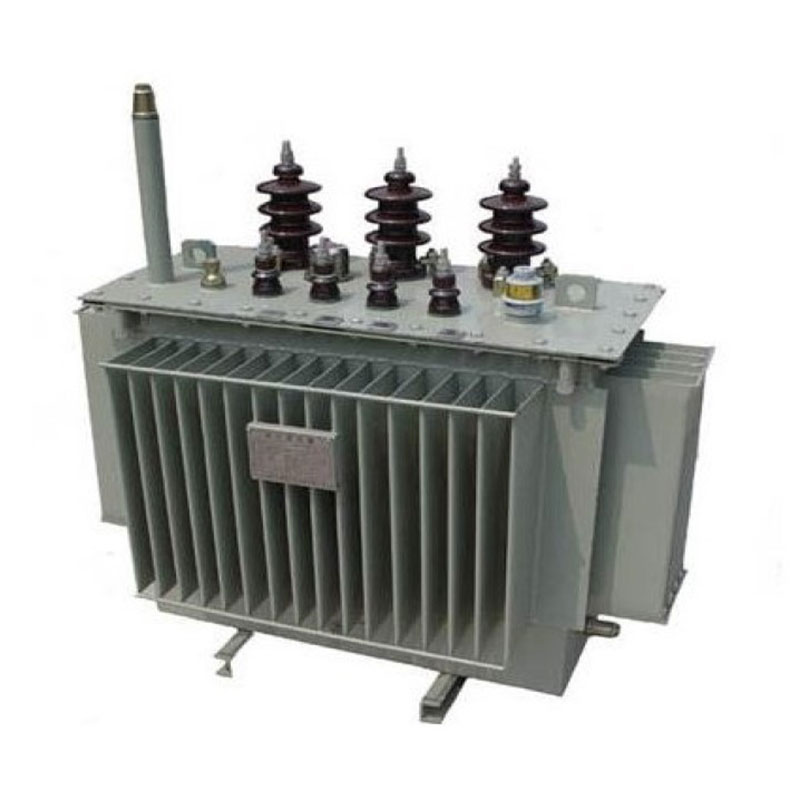

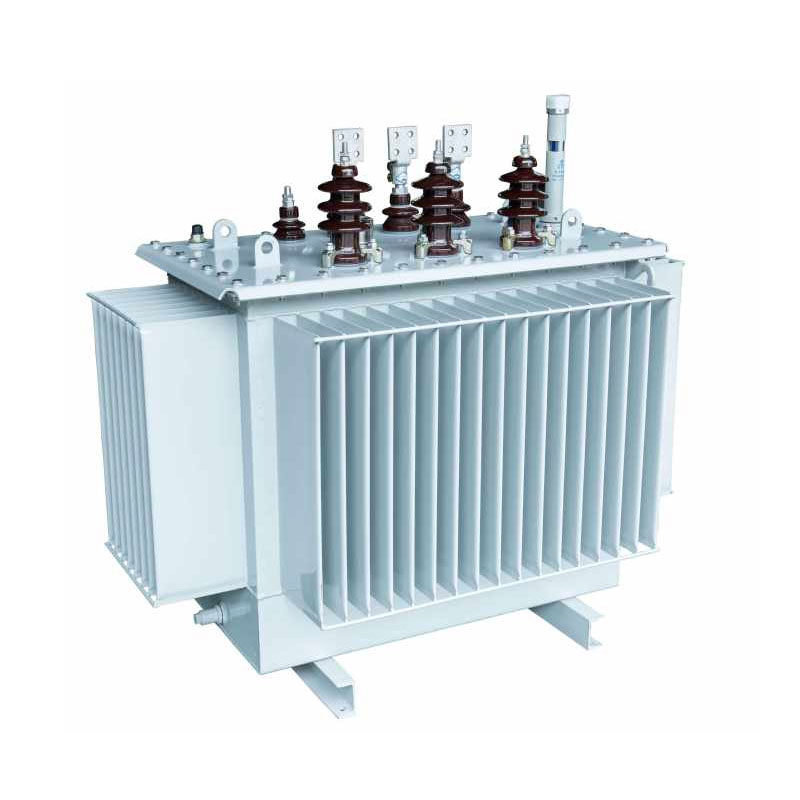

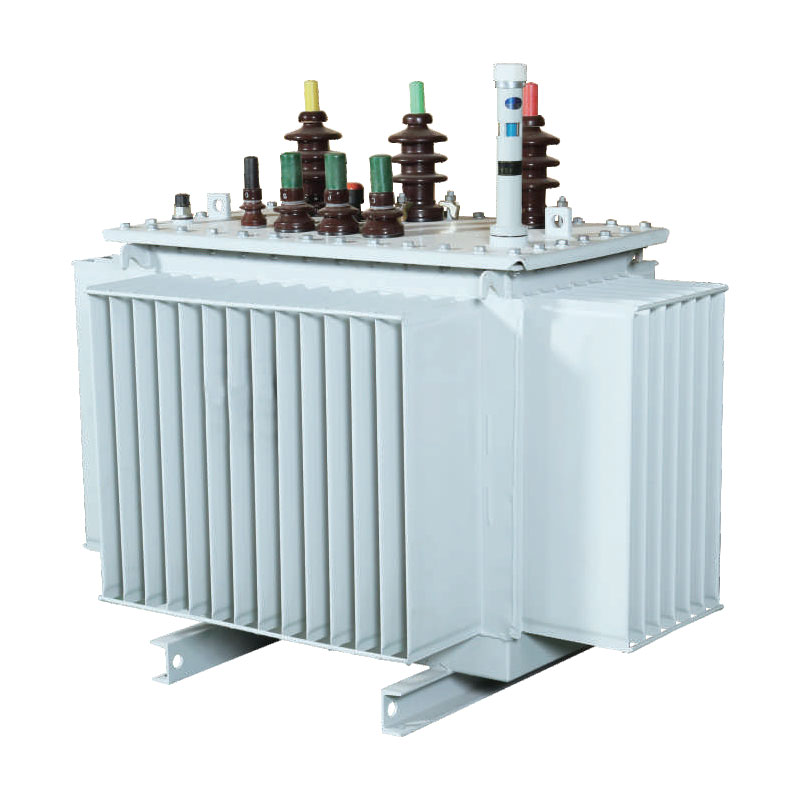

Bu 630kVA yağa batırılmış özünü soyudulmuş transformator yüksək performanslı paylamanın yeni nəslini təmsil edir transformatorlar. Onun nüvəsi bərabərtərəfli üçbucaq konfiqurasiyasına əsaslanan 3D yara dizaynından istifadə edərək, ən qısa və sıfır hava boşluqları ilə hər üç faza üçün bərabər uzunluqlu maqnit yolları, nüvə sütununun en kəsiyi isə dairəyə yaxınlaşır. Ənənəvi avadanlıqla müqayisədə itkiləri və səs-küyü effektiv şəkildə azaldır, dəqiqliyə nail olur üç fazalı balans, üçüncü harmonikləri yatırır və əhəmiyyətli dərəcədə optimallaşdırılmış elektrik performansını təklif edir.
10kV, 20kV və 36kV gərginlik səviyyələrini dəstəkləyən qurğu, heç bir enerji tələb etmir, yağa batırılmış özünü soyutma metodundan istifadə edir. xarici soyutma avadanlığı, asan istismar və texniki xidmət, eləcə də müxtəlif işlərə güclü uyğunlaşma təmin edir şərtlər. Şəhər və kənd şəbəkələrində, sənaye və mədən müəssisələrində və inteqrasiya olunmuş yarımstansiyalarda geniş istifadə olunur. tətbiqlər. Yetkin təchizat zənciri ilə dəstəklənən Usune - etibarlı enerji avadanlığı təchizatçısı - standartlaşdırılmış, yüksək keyfiyyətli məhsullar və qlobal müştərilərə hərtərəfli dəstək xidmətləri.
Nüvə yüksək keçiriciliyə malik taxıl yönümlü silikon polad təbəqələrdən hazırlanır və idxal olunan GEORG istifadə edərək emal olunur. maqnit dövrəsinin hava boşluqlarını tamamilə aradan qaldırmaq üçün çarpaz kəsmə avadanlığı və 45° qüsursuz birləşdirmə texnikası. The vərəqlər maqnit istəksizliyini, yüksüzlüyünü əhəmiyyətli dərəcədə azaldan çoxpilləli dairəvi en kəsiydə formalaşır. itkilər və əməliyyat səs-küyü. Bu dizayn ənənəvi transformatorlar üçün ümumi olan üç fazalı kimi problemləri həll edir balanssızlıq və yüksək itkilər - bununla da uzunmüddətli, az istehlakla işləməyi təmin edir.
Yüksək gərginlikli sarğı silindrik quruluşdan istifadə edir, aşağı gərginlikli sarğı isə aşağıdakı seçimlər arasında seçim təklif edir. xüsusi iş şəraitinə uyğun silindrik və folqa konfiqurasiyaları. Bu dizayn maqnit axını optimallaşdırır paylanması, avadanlığın qısaqapanmalara və ildırım dalğalarına qarşı müqavimətini effektiv şəkildə artırır lokallaşdırılmış həddindən artıq istiləşmənin qarşısının alınması. Bu, üstün əməliyyat sabitliyi və müdaxilə müqavimətini təmin edir sənaye sahələri və açıq elektrik şəbəkələri kimi mürəkkəb mühitlər üçün uyğundur.
Tank xüsusi büzməli çən istehsal xətti və istifadə edərək dəqiq soyuq haddelenmiş poladdan hazırlanır korroziyaya qarşı səth örtüyünə malikdir və bu, onun yağa məruz qalma və təsir kimi sərt şərtlərə tab gətirməsinə imkan verir. kimyəvi korroziya. Oluklu dizayn səmərəli istilik yayılmasını adaptiv deformasiya ilə birləşdirir imkanlar; o, izolyasiya yağının istilik genişlənməsini və büzülməsini təmin edir, tam havanı saxlayır yağın yaşlanmasını gecikdirmək üçün möhürləyir və avadanlığın xidmət müddətini əhəmiyyətli dərəcədə uzadır.
630kVA yağa batırılmış özünü soyudulan transformatorda konsentrik yüksək və yüksək istilik keçiriciliyi olan A sinifli izolyasiya strukturundan istifadə edilir. aşağı gərginlikli sarımlar. Bobinlərarası izolyasiya kompozit dizayndan istifadə edir - karton qolları kiçik yağ boşluqları - yüksək dielektrik gücü və mükəmməl sızdırmazlığı təmin etmək üçün. Bu dizayn effektiv şəkildə azaldır sızma, qısaqapanma və izolyasiyanın pozulması kimi təhlükəsizlik riskləri, 24 saat fasiləsiz işləməyi dəstəkləyir və milli enerji təhlükəsizliyi standartlarına uyğundur.
630kVA yağa batırılmış özünü soyutma transformatoru müstəsna enerjiyə qənaət və karbon azaldılması imkanları təklif edir. Standartlaşdırılmış düsturlar illik elektrik enerjisi xərclərinin və karbon emissiyalarının dəqiq hesablanmasına imkan verir. korporativ enerji səmərəliliyinin yüksəldilməsi və xərclərin idarə edilməsi üçün dataya əsaslanan dəstək. Əsas düsturlar aşağıdakılardır:
1. İllik elektrik enerjisi dəyəri düsturu: İllik elektrik enerjisi dəyəri (CNY/il) = [Yüksüz itki (kW) + Yük itkisi (kW) × (Orta
Yük Faktoru)²] × 365 × 24 × Elektrik qiyməti
2. İllik CO₂ emissiya düsturu: İllik Karbon Emissiyaları (kq) = [Yüksüz itki (kW) + Yük itkisi (kW) × (Orta Yük
Faktor)²] × 365 × 24 × Karbon Emissiya Faktoru (kq-CO₂/kWh)
Ənənəvi, köhnəlmiş transformatorlarla müqayisədə bu məhsul daha az yüksüz və yük itkisinə malikdir, əhəmiyyətli dərəcədə yaşıl enerjinin təkmilləşdirilməsi siyasətlərinə uyğun olaraq elektrik enerjisi xərclərinin və karbon emissiyalarının azaldılması. Yüksək təklif edir həm iqtisadi, həm də ekoloji dəyər təmin edən uzunmüddətli əməliyyat və qısa geri ödəmə müddəti üçün iqtisadi səmərəlilik.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Qeyd: Nominal gücü 500 kVA və daha aşağı olan transformatorlar üçün cədvəldəki rampadan yuxarı yük itkisi tətbiq olunur Dyn11 əlaqə qrupu və rampanın altındakı yük itkisi Yyn0 əlaqə qrupuna aiddir.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Zhejiangdakı kənd şəbəkəsinin təkmilləşdirilməsi layihəsində köhnəlmiş, yüksək itkiyə məruz qalan avadanlıq partiyalarla dəyişdirildi. Ünvanlama əhəmiyyətli yük dalğalanmaları, üç fazalı balanssızlıq və həddindən artıq harmoniklər kimi problemlər, bu məhsul - gərginliyin sabitləşməsi və balansı üçün 3D yara nüvəsinin üstünlüklərindən istifadə etməklə - əsaslı şəkildə təkmilləşdirilmişdir enerji təchizatı keyfiyyəti. Sahə ölçmələri vahid başına yüksüz itkidə 30%-dən çox azalma və 40%-dən çox azalma göstərdi. paylama sahəsi üçün enerji təchizatı çatışmazlığı dərəcəsi. Bölmə kompleks kənd əməliyyatları üçün çox uyğundur enerjiyə qənaət edən şəbəkə yeniləmələrini asanlaşdıran şərtlər.
Suzhoudakı ağır yük maşını doldurma stansiyası dəstək olmaq üçün bu transformator modelinin çoxlu bölmələrini yerləşdirdi. yükləmə yığınlarının tez-tez işə salınması/dayandırılması və ani yük dəyişiklikləri ilə bağlı əməliyyatlar. Əla istilik ilə dissipasiya performansı (yağla batırılmış özünü soyutma), transformator sabit və idarə olunan sarğı saxlayır həddindən artıq istiləşmə ilə əlaqəli səfərlər olmadan tam yüklə işləmə zamanı temperatur. Bu, 24 saat fasiləsiz işləməyi təmin edir stansiyanın istismarı, texniki xidmət və dayanma vaxtı ilə bağlı xərclərin effektiv şəkildə azaldılması.
Məhsul bütün əsas yüksək gərginlikli reytinqləri (10kV, 20kV və 36kV) dəstəkləyir və tətbiqlər üçün uyğundur məsələn, şəhər və kənd şəbəkələrinin təkmilləşdirilməsi, sənaye və mədən enerjisinin paylanması, şarj stansiyaları və prefabrik və ya modul yarımstansiyalar. O, açıq hava üçün uyğun, ventilyatorsuz, yağa batırılmış özünü soyutma dizaynına malikdir quraşdırma; o, həddindən artıq temperatura, toza və yüngül korroziyaya davamlıdır və müstəsna uyğunlaşma təmin edir müxtəlif iş şəraitinə.
Məhsulun əsas enerji qənaət xüsusiyyəti onun 3D boşluqsuz yara nüvəsi strukturudur ki, bu da maqnit təsirini əhəmiyyətli dərəcədə azaldır. dövrə, boşluq və yük itkiləri, eyni zamanda harmonik və istiliklə bağlı itkiləri effektiv şəkildə azaldır. Standart altında iş şəraiti ilə, adi avadanlıqla müqayisədə ümumi enerji istehlakını 20% -30% azaldır eyni tutum. Bu, illik elektrik enerjisi xərclərində əhəmiyyətli qənaətə və karbon emissiyalarının azalmasına gətirib çıxarır yaşıl enerji siyasətləri və görkəmli uzunmüddətli iqtisadi faydalar təmin etməklə.
Avadanlıq hava ilə izolyasiya edilmiş büzməli yağ çəni və A sinfi antikorroziya izolyasiya materiallarından istifadə edir. yağın və aqreqatın özünün qocalmasını əhəmiyyətli dərəcədə gecikdirir, nəticədə standartdan daha uzun xidmət müddəti olur transformatorlar. Aşağı uğursuzluq dərəcəsi və zərbələrə və müdaxilələrə qarşı güclü müqavimətə malikdir. Rutin texniki qulluq yalnız yağ səviyyəsinin və izolyasiya vəziyyətinin dövri yoxlanılmasını tələb edir, bu da istismar və təmiri sadə və qənaətcil edir - idealdır uzunmüddətli, fasiləsiz əməliyyat tələb edən ssenarilər üçün.
