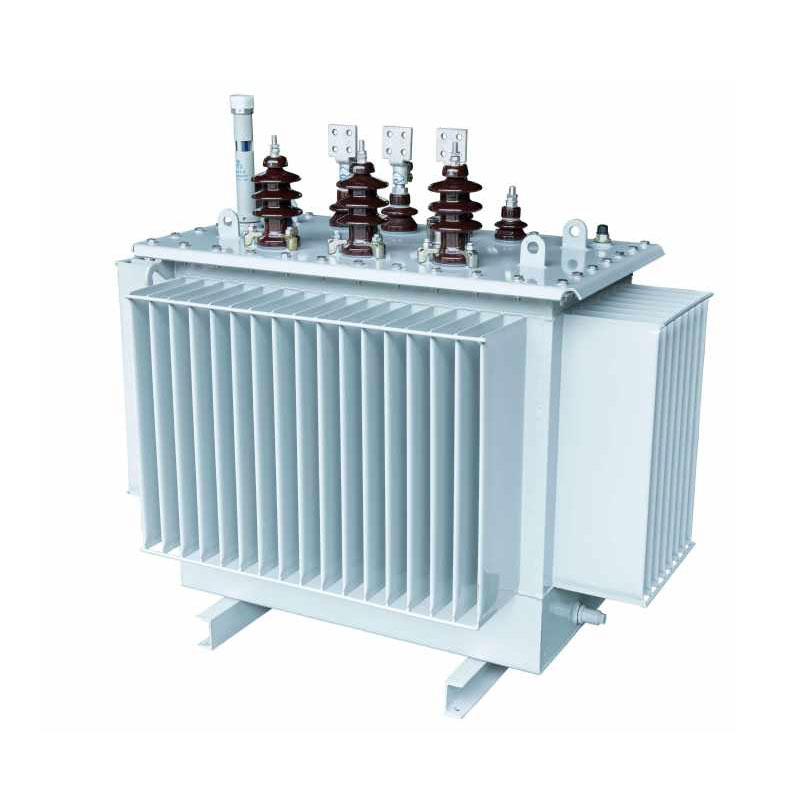

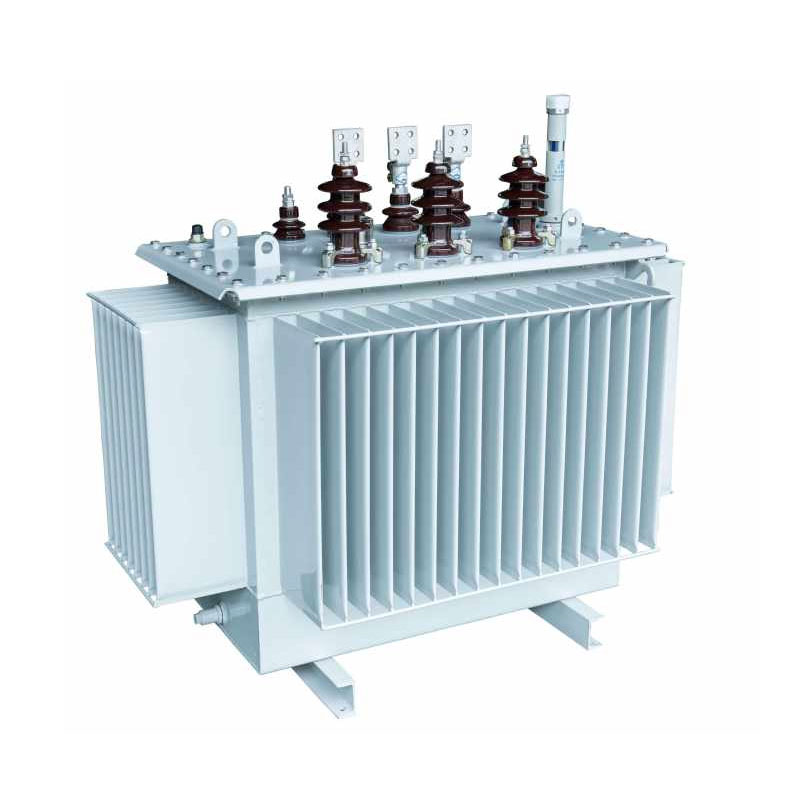

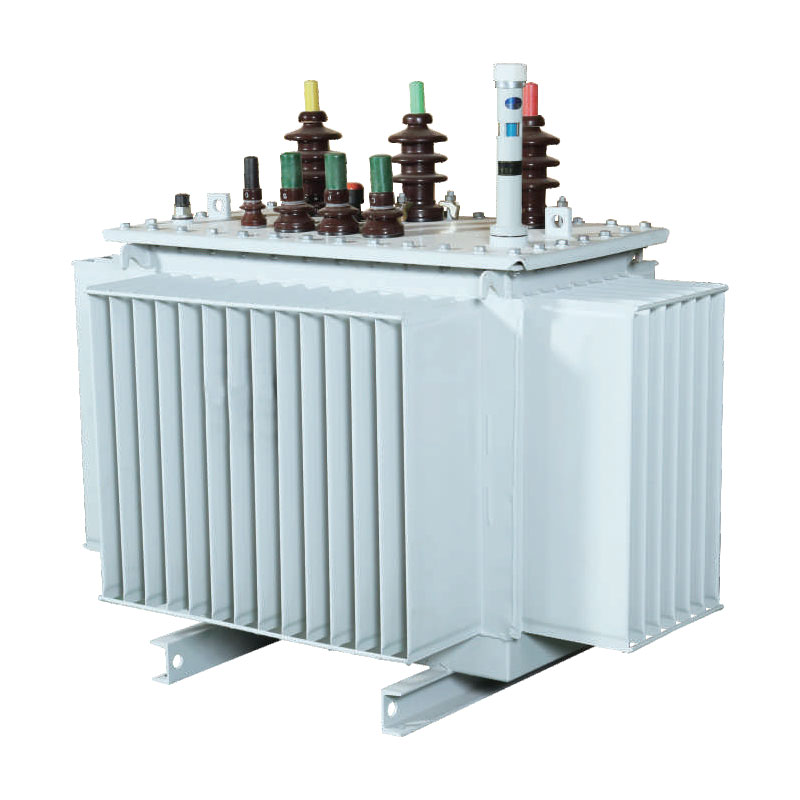

Usune 1600kVA yağlı paylayıcı transformator ənənəvi sistemlərdə tapılan ümumi problemləri həll etmək üçün optimallaşdırılıb. transformatorlar, məsələn, yüksək itkilər, həddindən artıq səs-küy, üç fazalı balanssızlıq və zəif ekoloji uyğunlaşma. Əsas bərabərtərəfli üçbucaq yaradan 3D yara düzümündən istifadə edir; maqnit dövrəsi boşluqsuzdur, üç bərabər uzunluqdadır məsafədə minimuma endirilən maqnit yolları. Əsas sütunun kəsişməsi əhəmiyyətli dərəcədə dairəvi bir forma yaxınlaşır maqnit keçiriciliyinin səmərəliliyini artırmaq, yüksüz itkiləri və işləmə səsini əsaslı şəkildə azaltmaq, dəqiqliyə nail olmaq üç fazalı balans və harmonik müdaxilənin azaldılması.
10kV, 20kV və 36kV gərginlikli tətbiqlər üçün uyğundur, məhsul standartlaşdırılmış müəssisələrdə dəqiqliklə istehsal olunur. və ciddi, hərtərəfli sınaqdan keçir. Sabit performans, güclü həddindən artıq yüklənmə müqaviməti və yüksək xüsusiyyətlərə malikdir əməliyyat təhlükəsizliyi, onu prefabrik və ya modul yarımstansiyalarla inteqrasiya üçün ideal seçim edir və üstünlük təşkil edir. müasir smart şəbəkə yeniləmələri üçün həll.
Nüvə yüksək keçiriciliyə malik, aşağı itkili taxıl yönümlü silikon polad təbəqələrdən istifadə edir, idxal olunan Qərbdən istifadə etməklə emal olunur. Alman Georg eninə kəsmə avadanlığı və 45° dikişsiz birləşdirmə texnikası. Silikon polad təbəqələr əmələ gəlir maqnit dövrəsinin hava boşluqlarını tamamilə aradan qaldıran və azalan çox addımlı dairəvi en kəsikli struktura sızma axını itkiləri, bununla da əməliyyat səs-küyünü və yüksüz enerji istehlakını effektiv şəkildə azaldır. Ümumi əsas strukturu yüksək maqnit doyma müqaviməti ilə kompakt və sabitdir, uzunmüddətli, hamar avadanlıq təmin edir əməliyyat.
1600kVA yağa batırılmış paylayıcı transformator fərqli sarğı dizaynından istifadə edir: yüksək gərginlikli sarğı silindrik quruluşa malikdir, aşağı gərginlikli sarım isə həm silindrik, həm də folqa tipli konfiqurasiyalar. Bu dizayn avadanlığın qısaqapanmaya və ildırıma qarşı müqavimətini əhəmiyyətli dərəcədə artırır zərbələr, bobin deformasiyasının və ya cərəyan dalğalarının səbəb olduğu zədələnmənin qarşısını alır. Yüksək və konsentrik təşkili aşağı gərginlikli rulonlar maqnit dövrə paylanmasını optimallaşdırır, daha vahid enerji ötürülməsini təmin edir və ümumi əməliyyat səmərəliliyinin hərtərəfli təkmilləşdirilməsi.
Tank xüsusi büzməli çən istehsal xəttindən istifadə edərək yüksək dəqiqlikli soyuq haddelenmiş poladdan hazırlanır. Onun səthi neft-kimya dərəcəli korroziyaya qarşı örtüklə işlənib, neftə və yağa uzunmüddətli müqavimət göstərir. kimyəvi eroziya, onu müxtəlif sərt sənaye mühitləri üçün uyğun edir. Oluklu quruluş a xidmət edir ikili məqsəd: tam yüklə işləmə zamanı temperatur artımını sabitləşdirmək üçün səmərəli istilik yayılmasını asanlaşdırır eyni zamanda transformator yağının istilik genişlənməsi və büzülməsini təmin edir. Tam möhürlənmiş struktur qurğunu havadan təcrid edir, izolyasiya yağının qocalmasını ləngidir və avadanlığın işləmə müddətini əhəmiyyətli dərəcədə uzadır. xidmət müddəti.
Bölmə yüksək dielektrik gücü və əla xüsusiyyətləri ilə xarakterizə olunan A sinifli izolyasiya sistemindən istifadə edir yüksək temperatur müqaviməti. Konsentrik şəkildə təşkil edilən yüksək və aşağı gərginlikli rulonlarla, bobinlərarası boşluq daxili quruluşu optimallaşdırmaq üçün kağız boru örtüklərini kiçik yağ boşluqları ilə birləşdirən kompozit strukturdan istifadə edir. izolyasiya layout və izolyasiya aradan qaldırılması "ölü zonaları." Bu, gərginliyə tab gətirmə qabiliyyətini effektiv şəkildə artırır və izolyasiya sabitliyi, dielektrik parçalanma və boşalma nasazlıqlarının qarşısını alır, bununla da təhlükəsiz və etibarlı təmin edilir uzunmüddətli əməliyyat.
Usune 1600kVA yağa batırılmış paylayıcı transformator istifadəçilər üçün illik elektrik xərclərini və karbon emissiyalarını əhəmiyyətli dərəcədə azaldaraq, üstün enerjiyə qənaət performansı təklif edir. Aşağıdakı əsas düsturlar avadanlığın əməliyyat dəyərinin dəqiq ölçülməsinə imkan verir:
1. İllik Elektrik Dəyəri Formulu: İllik xərc (CNY/il) = [Yüksüz itki (kW) + Yük itkisi (kW) × (Orta Yük Faktoru)²] × 365 gün × 24 saat × Elektrik enerjisinin qiyməti
2. Karbon Emissiya Formulu: İllik CO₂ Emissiyaları = [Yüksüz itki (kW) + Yük itkisi (kW) × (Orta Yük Faktoru)²] × 365 gün × 24 saat × Karbon Emissiya Faktoru (kq-CO₂/kWh)
Eyni spesifikasiyalara malik ənənəvi transformatorlarla müqayisədə bu məhsul daha az yüksüz və yük itkilərinə malikdir. 60% orta yükləmə əmsalı ilə tipik sənaye iş şəraitində bu qurğu korporativ enerji xərclərini birbaşa azaltmaqla və karbon emissiyalarını azaltmaqla əhəmiyyətli elektrik enerjisinə qənaət edir. O, istifadəçilər üçün həm iqtisadi, həm də ekoloji dəyər yaradaraq "İkili Karbon" siyasət tələblərinə uyğun gəlir.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Qeyd: Nominal gücü 500 kVA və daha aşağı olan transformatorlar üçün cədvəldəki rampadan yuxarı yük itkisi tətbiq olunur Dyn11 əlaqə qrupu və rampanın altındakı yük itkisi Yyn0 əlaqə qrupuna aiddir.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
Peşəkar və etibarlı enerji avadanlığı təchizatçısı kimi Usune-nin 1600kVA 10kV yağlı paylayıcı transformatoru idi. Donghai Town, Lufeng, Guangdong şəhərində şəhər-kənd şəbəkəsinin yenilənməsi layihəsində uğurla tətbiq edilmişdir. Quraşdırma qeyri-kafi enerji tutumu və qeyri-sabit təchizatı ilə bağlı yerli problemləri effektiv şəkildə həll etdi.
Təkmilləşdirmədən əvvəl ərazinin ənənəvi paylayıcı avadanlıqlarının kifayət qədər gücü yox idi; pik yay zamanı tələbat, gərginlik düşməsi və həddindən artıq yüklənmə ilə bağlı səfərlər kimi problemlər ümumi idi və yaşayış məntəqələrinin elektrik enerjisinə ciddi təsir edirdi. kiçik və mikro müəssisələrin istifadəsi və əməliyyatları. 2026-cı ildə yerli enerji təchizatı bürosu şəbəkənin təkmilləşdirilməsinə başladı layihə. Məhsulun performansının, enerjiyə qənaət imkanlarının və əməliyyatın çoxölçülü müqayisəsindən sonra sabitlik üçün Usune-nin yüksək səmərəli yağlı paylayıcı transformatorunu seçdilər.
Layihədə prefabrik yarımstansiya quraşdırma modelindən istifadə edilmişdir. İstifadəyə verildikdən sonra avadanlıq-xarakterizə olunur aşağı itkilər, aşağı səs-küy və əla üç fazalı tarazlıq - regionun enerji təchizatı problemini effektiv şəkildə aradan qaldırdı. Qurğu anormal səs-küy və ya harmonik olmadan yüksək temperatur, yüksək yüklü yay şəraitində stabil işləyir müdaxilə. Ölçülmüş məlumatlar göstərir ki, avadanlıq itkiləri standart transformatorlarla müqayisədə xeyli aşağıdır milli meyarlar; İllik şəbəkə elektrik xərcləri karbon emissiyalarının azalması ilə müşayiət olunan 18%-dən çox azalıb. Bu dayanıqlı enerji təchizatı sakinlər üçün etibarlı elektrik enerjisi və yerli emal üçün davamlı istehsal təmin edir müəssisələr, şərq Guangdongda enerjiyə qənaət edən şəbəkənin yenilənməsi üçün bir etalon kimi layihə qurdu.
Məhsul xətti müstəsna uyğunlaşma təklif edən 10kV, 20kV və 36kV gərginlik səviyyələrini əhatə edir. Bu, ilk növbədə şəhər-kənd şəbəkəsinin təkmilləşdirilməsi, sənaye və mədən müəssisələri üçün enerji paylanması və kimya və qida emalı zavodları kimi sərt sənaye mühitləri. Prefabrik ilə uyğun gəlir qapaqlar və birləşdirilmiş yarımstansiyalar və tunel mühəndisliyi kimi ssenarilərin yüksək enerji təchizatı tələblərinə cavab verir. layihələr və böyük ticarət kompleksləri.
Eyni tutumlu ənənəvi transformatorlarla müqayisədə bu məhsul dörd əsas üstünlük təklif edir: birincisi, 3D boşluqsuz maqnit dövrə ilə yara nüvəsinin dizaynı daha az itki və səs-küyün azalması ilə nəticələnir; ikincisi, optimallaşdırılmışdır rulon və izolyasiya quruluşu üstün qısaqapanma müqavimətini və gücləndirilmiş əməliyyat təhlükəsizliyini təmin edir; üçüncüsü, sənaye dərəcəli, korroziyaya davamlı büzməli yağ çəni sərt iş şəraitinə uyğundur və təmin edir daha uzun xidmət müddəti; və dördüncü, dəqiq üç fazalı balanslaşdırma üçüncü dərəcəli harmonikləri sıxışdıraraq, daha çox sabit enerji təchizatı keyfiyyəti.
Avadanlıq, bölməni havadan təcrid edən və bununla da qocalmanı gecikdirən tam möhürlənmiş yağ çəni strukturuna malikdir. izolyator yağı və 20 ildən çox xidmət müddətinə imkan verir. Yetkin, etibarlı dizayn və son dərəcə aşağı nasazlıq dərəcəsi, qurğu tez-tez texniki xidmət tələb etmir - yalnız yağ səviyyəsinin və işləməsinin dövri yoxlanılması səs-küy lazımdır. Ənənəvi transformatorlarla müqayisədə bu, əmək və material xərclərini əhəmiyyətli dərəcədə azaldır istismar və texniki xidmətlə, bütün həyat dövrü ərzində üstün qiymət-səmərəlilik təklif edir.
