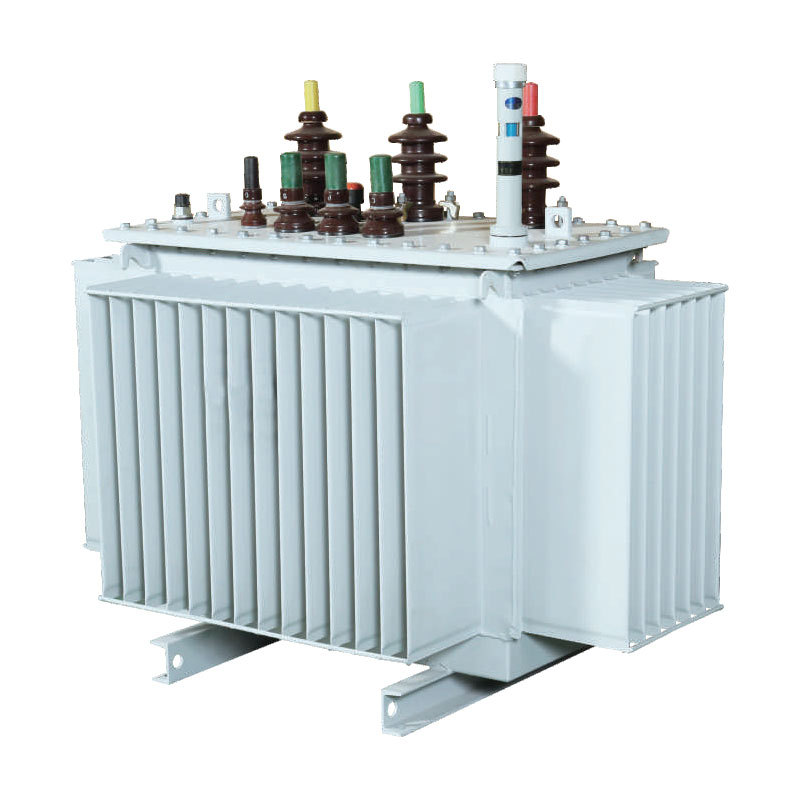

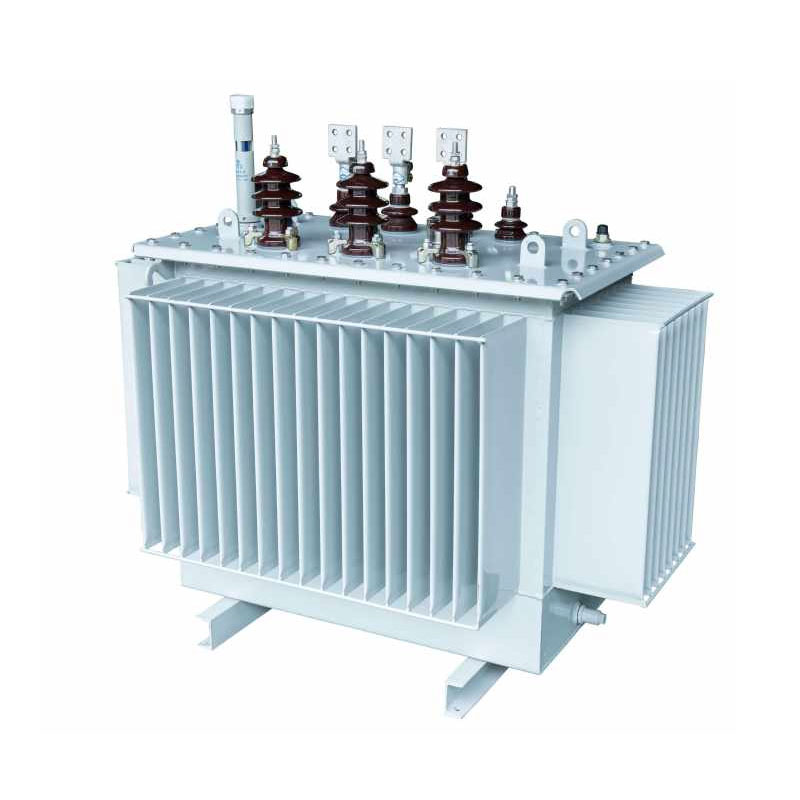

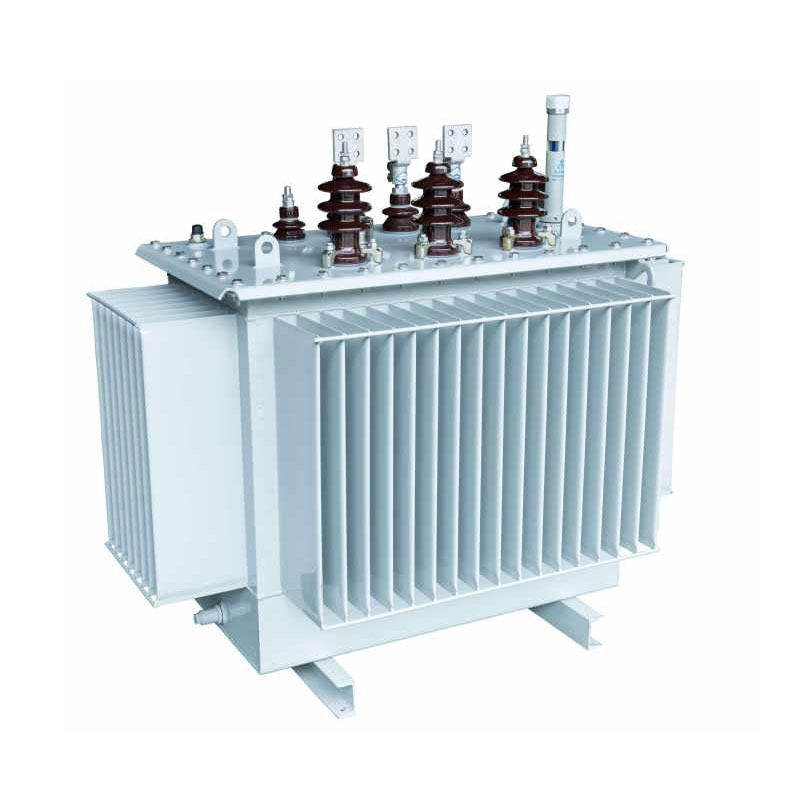

10kV, 20kV və 36kV orta gərginlikli paylama proqramları üçün optimallaşdırılmışdır, Usune 2500kVA maye batırılmış paylama transformatorlar ənənəvi yığılmış nüvəli modellərdən bərabərtərəfli üçbucaqlı 3D yara nüvəsi strukturundan istifadə etməklə fərqlənir, daha səmərəli maqnit dövrə sistemi ilə nəticələnir. Dizayn bərabər və ilə boşluqsuz bir maqnit dövrəsinə nail olur bütün üç fazada minimal yol uzunluğu, yüksüz itkiləri və əməliyyat səs-küyünü əhəmiyyətli dərəcədə azaldır yüksək dəqiqlikli üç fazalı balans və üçüncü harmonik bastırma. Yetkin yağa batırılmış izolyasiya ilə birləşdirilir texnologiya və sənaye səviyyəli korroziyaya qarşı dizayn, transformatorlar mürəkkəb iş şəraitinə və tam uyğunlaşır müasir smart şəbəkələrin standartlaşdırma tələblərinə cavab verir.
Sənaye standartlarına ciddi uyğun olaraq istehsal edilmiş və sınaqdan keçirilmiş bu transformatorlar şəbəkənin təkmilləşdirilməsi üçün uyğundur şəhər və kənd yerlərində, eləcə də sənaye və dağ-mədən müəssisələri üçün enerji təchizatı. ilə problemsiz inteqrasiya edirlər kombinə edilmiş transformatorlar və prefabrik yarımstansiyalar, güclü tətbiqi universallığı və yüksək əməliyyat qabiliyyətini təklif edir sabitlik.
Əsas yüksək keçiriciliyə malik, aşağı histerezli taxıl yönümlü silikon polad təbəqələrdən istifadə edir. Bunlar dəqiqliklə kəsilmişdir Alman GEORG çarpaz kəsmə avadanlığından istifadə etməklə və 45° dikişsiz birləşmə prosesi ilə yığılmışdır. Vərəqlər üst-üstə yığılır maqnit sızması və hava boşluğu itkilərini tamamilə aradan qaldıran çox pilləli dairəvi en kəsiyi təşkil edir. Bu yüksüz enerji istehlakını və iş səsini effektiv şəkildə azaldır, maqnit dövrəsinin uzunmüddətli sabitliyini təmin edir və ardıcıl performans.
2500kVA mayeyə batırılmış paylayıcı transformatorlar fərqli bobin konfiqurasiyasına malikdir: yüksək gərginlikli bobin silindrik bir quruluşdan istifadə edir, aşağı gərginlikli rulon isə silindrik və folqa tipli arasında seçim təklif edir strukturlar. Bu dizayn avadanlığın qısaqapanma və mexaniki təsirlərə qarşı müqavimətini əhəmiyyətli dərəcədə artırır sabitlik, sarğı deformasiyasının və ya qəfil şəbəkə qısaqapanmasının səbəb olduğu zədələnmənin qarşısını effektiv şəkildə alır. Bundan əlavə, o maqnit sahəsinin paylanmasını optimallaşdırır, maqnit dövrəsinin daha səmərəli işləməsini və daha yüksək ümumi gücü təmin edir ötürmə səmərəliliyi.
Tank xüsusi GEORG büzməli qabda hazırlanmış yüksək dəqiqlikli soyuq haddelenmiş polad təbəqələrdən hazırlanır. tank istehsal xətti. Səth yağa davamlı olan neft-kimya dərəcəli korroziyaya qarşı örtüklə tamamlanır, kimyəvi maddələr və oksidləşmə, onu sərt sənaye mühitləri və açıq iş şəraiti üçün uyğun edir. The büzməli struktur istilik genişlənməsini və büzülməsini təmin edərkən səmərəli istilik yayılmasını təmin edir istismar zamanı izolyasiya yağının. Tam möhürlənmiş dizayn qurğunu havadan təcrid edir, sürəti əhəmiyyətli dərəcədə yavaşlatır izolyator yağının qocalması və avadanlığın ümumi xidmət müddətinin uzadılması.
Avadanlıq konsentrik yüksək və aşağı gərginlikli sarğı quruluşları olan A sinifli izolyasiya sistemindən istifadə edir; the Bobinlərarası boşluq, karton qollarını kiçik yağ boşluqları maneələri ilə birləşdirən bir quruluşdan istifadə edir. Bu qatlı izolyasiya dizaynı elektrik sahəsinin gərginliyini bərabər paylayır və ümumi izolyasiya gücünü effektiv şəkildə artırır izolyasiyanın pozulmasının və boşalma nasazlığının qarşısının alınması, bununla da hər iki nominalda təhlükəsiz, uzunmüddətli əməliyyatın təmin edilməsi və qismən yükləmə şərtləri.
Usune 2500kVA mayeyə batırılmış paylayıcı transformator effektiv şəkildə əhəmiyyətli enerji qənaət üstünlükləri təklif edir. müəssisələr üçün həm əməliyyat xərclərini, həm də karbon emissiyalarını azaltmaq. Aşağıdakı əsas fayda hesablama düsturları imkan verir iqtisadi və ekoloji dəyərin dəqiq ölçülməsi üçün:
1.İllik Elektrik Enerjisi Dəyəri Formulu: İllik Elektrik Enerjisi Xərci (CNY/il) = [Yüksüz itki (kVt) + Yük itkisi (kW) × (Orta
Yük Faktoru)²] × 365 gün × 24 saat × Elektrik qiyməti
2.Karbon Emissiya Formulu: İllik CO₂ Emissiyaları = [Yüksüz itki (kW) + Yük itkisi (kW) × (Orta Yük Faktoru)²] × 365
gün × 24 saat × Karbon Emissiya Faktoru (kg-CO₂/kWh)
Eyni tutumlu ənənəvi transformatorlarla müqayisədə bu məhsul daha az yüksüz və yük itkilərinə malikdir. Uzunmüddətli əməliyyat davamlı olaraq elektrik enerjisi xərclərini azaldır və karbon emissiyalarını azaldır. siyasətlər və korporativ yaşıl istehsal standartları, eyni zamanda görkəmli iqtisadi və ekoloji faydalar təmin edir.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
100 | 630/600 | 1.8 | 4.0 | 335 | 1030×690×860 | 400x400/4xφ14 |
| 50 | 130 | 910/870 | 1.6 | 410 | 1045×700×925 | 400x400/4×φ14 | |||||
| 63 | 150 | 1090/1040 | 1.5 | 460 | 1075×710×940 | 400x400/4×φ14 | |||||
| 80 | 180 | 1310/1250 | 1.4 | 490 | 1080×715×995 | 400×400/4×φ19 | |||||
| 100 | 200 | 1580/1500 | 1.3 | 550 | 1110×730×1020 | 40×400(50)14×019 | |||||
| 125 | 240 | 1890/1800 | 1.2 | 615 | 1135×740×1035 | 40x×400(50)4×019 | |||||
| 160 | 280 | 2310/2200 | 1.1 | 695 | 1155×755×1050 | 550×550/4×φ19 | |||||
| 200 | 340 | 2730/2600 | 1 | 790 | 1200×770×1075 | 550×550/4×φ19 | |||||
| 250 | 400 | 3200/3050 | 0.9 | 930 | 1240×800×1100 | 550×550/4xφ19 | |||||
| 315 | 480 | 3830/3650 | 0.8 | 1110 | 1305×840×1120 | 550×550/4×φ19 | |||||
| 400 | 570 | 4520/4300 | 0.7 | 1290 | 1390×900×1160 | 660×660/4xφ19 | |||||
| 500 | 680 | 5410/5150 | 0.7 | 1510 | 1500×990×1195 | 660×660/4×φ19 | |||||
| 630 | 810 | 6200 | 0.6 | 4.5 | 1730 | 1580×1030×1305 | 660×660/4xφ19 | ||||
| 800 | 980 | 7500 | 0.6 | 2075 | 1705×1140×1360 | 820×820/4×φ19 | |||||
| 1000 | 1150 | 10300 | 0.5 | 2490 | 1730×1290×1395 | 820×820/4×φ19 | |||||
| 1250 | 1360 | 12000 | 0.4 | 2960 | 1780×1320×1480 | 820×820/4×φ19 | |||||
| 1600 | 1640 | 14500 | 0.4 | 3515 | 1890×1430×1520 | 820×820/4×φ19 | |||||
| 2000 | 1940 | 18300 | 0.4 | 5 | 4880 | 2050×1360×1840 | 820×820/4×φ19 | ||||
| 2500 | 2290 | 21200 | 0.4 | 6010 | 2170×1430×2015 | 1070×1070/4×φ19 |
Qeyd: Nominal gücü 500 kVA və daha aşağı olan transformatorlar üçün cədvəldəki rampadan yuxarı yük itkisi tətbiq olunur Dyn11 əlaqə qrupu və rampanın altındakı yük itkisi Yyn0 əlaqə qrupuna aiddir.
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 630/600 | 1.8 | 4.0 | 345 | 1175×685×925 | 400×400/4xφ14 |
| 50 | 100 | 910/870 | 1.6 | 430 | 1190×700×985 | 400×400/4xφ14 | |||||
| 63 | 110 | 1090/1040 | 1.5 | 500 | 1210×710×1015 | 400×400/4xφ14 | |||||
| 80 | 130 | 1310/1250 | 1.4 | 570 | 1240×730×1080 | 400×400/4xφ19 | |||||
| 100 | 150 | 1580/1500 | 1.3 | 590 | 1255×730×1095 | 400×400(550)4×Q19 | |||||
| 125 | 170 | 1890/1800 | 1.2 | 675 | 1300×740×1255 | 400×400(50)4×Q19 | |||||
| 160 | 200 | 2310/2200 | 1.1 | 755 | 1330×760×1275 | 550×550/4xφ19 | |||||
| 200 | 240 | 2730/2600 | 1 | 870 | 1360×770×1300 | 550×550/4xφ19 | |||||
| 250 | 290 | 3200/3050 | 0.9 | 1035 | 1390×800×1340 | 550×550/4xφ19 | |||||
| 315 | 340 | 3830/3650 | 0.8 | 1200 | 1440×820×1375 | 550×550/4xφ19 | |||||
| 400 | 410 | 4520/4300 | 0.7 | 1390 | 1470×830×1415 | 660×660/4xφ19 | |||||
| 500 | 480 | 5410/5150 | 0.7 | 1590 | 1545×950×1445 | 660×660/4xφ19 | |||||
| 630 | 570 | 6200 | 0.6 | 4.5 | 1950 | 1650×1000×1565 | 660×660/4xφ19 | ||||
| 800 | 700 | 7500 | 0.6 | 2375 | 1975×1060×1690 | 820×820/4xφ19 | |||||
| 1000 | 830 | 10300 | 0.5 | 2685 | 2160×1240×1725 | 820×820/4×φ19 | |||||
| 1250 | 970 | 12000 | 0.4 | 3110 | 2200×1260×1820 | 820×820/4xφ19 | |||||
| 1600 | 1170 | 14500 | 0.4 | 3800 | 2260×1320×1890 | 820×820/4xφ19 | |||||
| 2000 | 1550 | 18300 | 0.4 | 5 | 5005 | 2540×1290×2225 | 820×820/4xφ19 | ||||
| 2500 | 1830 | 21200 | 0.4 | 6310 | 2625×1360×2395 | 1070×1070/4×φ19 |
| Nominal tutum (kVA) | HV (kV) | Yüksək gərginlikli vuruş diapazonu | LV (kV) | Vektor qrupu | Yüksüz itki (kVt) | yük itkisi (kVt) | Yüksüz cərəyan (%) | Empedans (%) | Ümumi çəki (kq) | L×W×H (mm) | Quraşdırma mərkəzi / quraşdırma çuxuru (mm) |
| 30 |
6 6.3 10 10.5 11 |
±5% ±2×2,5% |
0.4 | Yyn0 Dyn11 |
80 | 505/480 | 1.8 | 4.0 | 390 | 1210×705×935 | 400×400/4×φ14 |
| 50 | 100 | 730/695 | 1.6 | 495 | 1255×715×1020 | 400×400/4×φ14 | |||||
| 63 | 110 | 870/830 | 1.5 | 540 | 1240×725×1045 | 400×400/4×φ14 | |||||
| 80 | 130 | 1050/1000 | 1.4 | 620 | 1270×740×1105 | 400×400/4×φ19 | |||||
| 100 | 150 | 1265/1200 | 1.3 | 685 | 1295×750×1120 | 40×40(550)14×019 | |||||
| 125 | 170 | 1510/1440 | 1.2 | 775 | 1345×760×1285 | 40×400(550)14×019 | |||||
| 160 | 200 | 1850/1760 | 1.1 | 890 | 1360×780×1325 | 550×550/4×φ19 | |||||
| 200 | 240 | 2185/2080 | 1 | 1005 | 1415×790×1340 | 550×550/4×φ19 | |||||
| 250 | 290 | 2560/2440 | 0.9 | 1130 | 1450×810×1360 | 550×550/4×φ19 | |||||
| 315 | 340 | 3065/2920 | 0.8 | 1320 | 1495×830×1410 | 550×550/4×φ19 | |||||
| 400 | 410 | 3615/3440 | 0.7 | 1445 | 1510×840×1435 | 660×660/4×φ19 | |||||
| 500 | 480 | 4330/4120 | 0.7 | 1735 | 1555×855×1495 | 660×660/4×φ19 | |||||
| 630 | 570 | 4960 | 0.6 | 4.5 | 2080 | 1655×905×1610 | 660×660/4×φ19 | ||||
| 800 | 700 | 6000 | 0.6 | 2465 | 1960×910×1725 | 820×820/4×φ19 | |||||
| 1000 | 830 | 8240 | 0.5 | 2755 | 2060×1210×1765 | 820×820/4×φ19 | |||||
| 1250 | 970 | 9600 | 0.4 | 3480 | 1590×1120×1940 | 820×820/4×φ19 | |||||
| 1600 | 1170 | 11600 | 0.4 | 4110 | 1670×1180×1770 | 820×820/4×φ19 | |||||
| 2000 | 1550 | 14640 | 0.4 | 5 | 5610 | 2240×1140×2495 | 820×820/4×φ19 | ||||
| 2500 | 1830 | 16960 | 0.4 | 6735 | 2315×1210×2670 | 1070×1070/4×φ19 |
2025-ci ildə səkkiz Usune 2500kVA 10kV maye batırılmış paylayıcı transformator bir açarda uğurla yerləşdirildi. Shouguang, Shandong şəhərində şəhər-kənd şəbəkəsinin yenilənməsi layihəsi. Bu qurğular müasir kənd təsərrüfatı istixanalarını enerji ilə təmin edir, sənaye parkları və yaşayış sahələri—avadanlığın sabitliyi, enerji üçün ciddi standartlar tələb edən proqramlar səmərəlilik və ətraf mühitə uyğunlaşma.
İstifadəyə verildikdən sonra yığma yarımstansiya aqreqatları ilboyu heç bir nasazlıq olmadan stabil işləmişdir. Ölçülmüş əməliyyat səs-küyü 55dB-dən aşağı qaldı, üç fazalı balanssızlıq 1%-dən az oldu və üçüncü harmonik bastırma performans əla idi. Əvəz etdikləri köhnə transformatorlarla müqayisədə layihə 17,8% azalma əldə edib. ümumi itkilər və illik elektrik enerjisi xərclərində 260.000 CNY-dən çox qənaət edildi. Tam möhürlənmiş tank dizaynı problemləri aradan qaldırır izolyasiya yağının yaşlanması və sızması ilə əlaqədar; sıfır uğursuz illik performans məhsulun dayanıqlığını tam təsdiqləyir və şəhər-kənd şəbəkəsi mühitlərində enerjiyə qənaət üstünlükləri.
Məhsul xətti 10kV, 20kV və 36kV orta gərginlik səviyyələrini əhatə edir, bu da onu şəhər-kənd şəbəkəsi üçün uyğun edir. təmir, sənaye və mədən müəssisələri, ticarət parkları və yaşayış evlərinin enerji təchizatı ssenariləri. Kombinasiya edilmiş transformatorlar və yığma yarımstansiyalar üçün ixtisaslaşdırılmış optimallaşdırmalar həyata keçirilmişdir. onları xarici mühit, sərt sənaye şəraiti üçün quraşdırma və istismar tələblərinə cavab vermək və yığcam şəhər paylama saytları.
Üç əsas üstünlük var: Birincisi, boşluqsuz, üçölçülü yara nüvəsi strukturundan istifadə edir, nəticədə aşağı itkilər və səs-küy, eləcə də daha balanslı və sabit üç fazalı enerji təchizatı. İkincisi, optimallaşdırılmış rulon və çən konstruksiyaları üstün qısaqapanma və korroziyaya davamlılıq təmin edir, bu da avadanlığın sıradan çıxma dərəcəsini aşağı salır. Üçüncüsü, tam möhürlənmiş, havadan təcrid olunmuş dizayn izolyasiya yağının yaşlanmasını yavaşlatır, xidmət müddətini bir qədər artırır. Ənənəvi avadanlıqla müqayisədə 20% və uzunmüddətli istismar və texniki xidmət xərclərini azaldır.
Məhsul optimallaşdırılmış maqnit sxemləri və struktur dizaynı vasitəsilə mənbədə əməliyyat itkilərini minimuma endirir; Ölçülmüş yüksüzlük və yük itkiləri milli standartlara cavab verən ənənəvi avadanlıqların göstəricilərini üstələyir. əsasında standartlaşdırılmış enerji istehlakı və karbon emissiya düsturları, uzun müddətli əməliyyat davamlı olaraq elektrik enerjisini azaldır müəssisələr üçün xərclər. Bundan əlavə, azaldılmış enerji itkiləri enerji təchizatı tərəfində karbon emissiyalarını birbaşa azaldır, şəbəkə layihələri və istehsal müəssisələri üçün yaşıl, aşağı karbonlu təkmilləşdirmələri asanlaşdırmaq, bununla da həm iqtisadi və ekoloji dəyər.
