The220kV ayırma açarı220kV AC elektrik ötürücü yarımstansiyaları üçün nəzərdə tutulmuş yüksək gərginlikli xarici izolyasiya cihazıdır. Əsasən elektrik dövrələrini təcrid etmək, görünən təhlükəsizlik ayırma nöqtəsini təmin etmək və yüksək gərginlikli avadanlıq üçün təhlükəsiz texniki xidmət əməliyyatlarını təmin etmək üçün istifadə olunur.
Çində peşəkar yüksək gərginlikli yarımstansiya avadanlığı istehsalçısı olaraq, biz sabit elektrik performansı, güclü açıq hava uyğunluğu və beynəlxalq standartlara uyğunluğu ilə etibarlı 220 kV-luq Ayırma keçid həllərini təqdim edirik. Məhsul IEC 62271-102 tələblərinə uyğun hazırlanmışdır və enerji ötürülməsi və paylama sistemlərində geniş tətbiq olunur.
Normal işləmə zamanı220kV ayırma açarınominal cərəyanı davamlı olaraq daşıyır. Baxım tələb olunduqda, o, açıldıqdan sonra aydın görünən izolyasiya boşluğu yaradır və operatorlara aşağı axın elektrik avadanlığını təhlükəsiz şəkildə yoxlamağa və təmir etməyə imkan verir.
Ayırma açarı yüksüz cərəyan keçid əməliyyatları üçün nəzərdə tutulmuşdur və yarımstansiyanın istismarının təhlükəsizliyini yaxşılaşdırmaq üçün elektrik açarları və torpaqlama açarları ilə birlikdə işləyir.

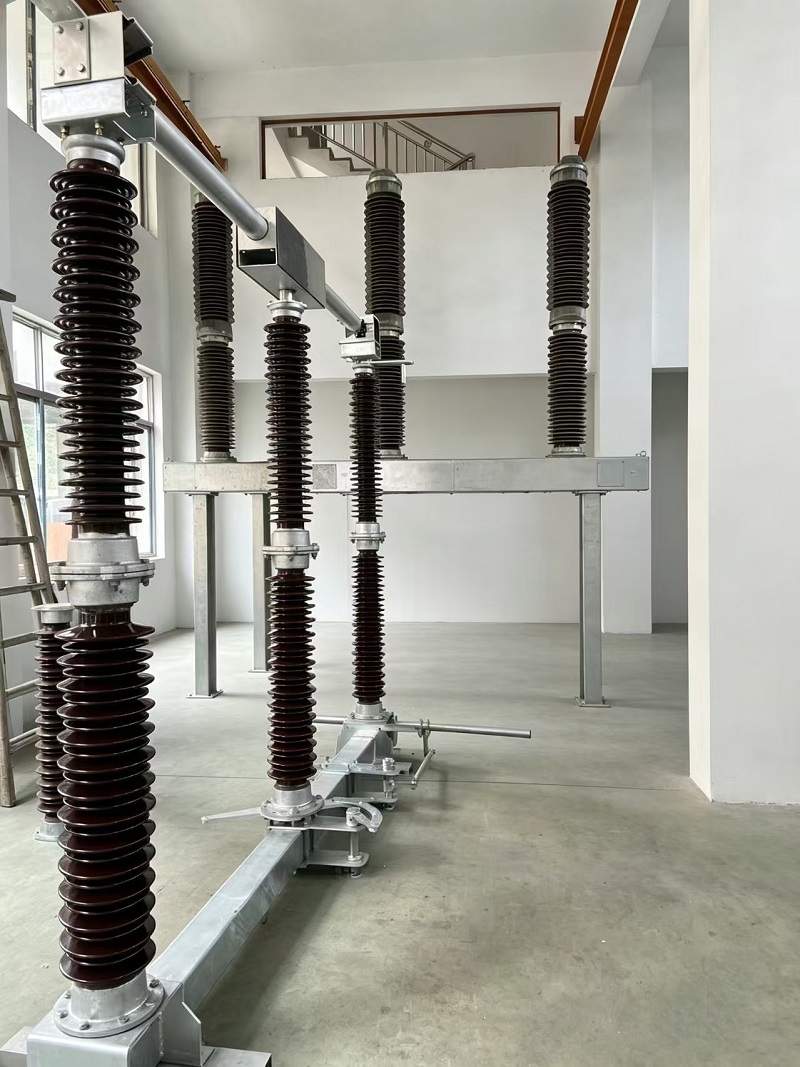

Tam 220kV ayırıcı üç fazalı əsas strukturdan, dəstəkləyici izolyatorlardan, keçirici sistemdən, polad baza çərçivəsindən və motorla idarə olunan işləmə mexanizmindən ibarətdir. Hər bir komponent yüksək gərginlik şəraitində uzunmüddətli açıq havada işləmək üçün optimallaşdırılmışdır.
Keçirici kontaktlar yüksək sıxlıqlı gümüşlə örtülmüş mis ərintisi materiallarından istifadə etməklə hazırlanır. Bu dizayn təmas müqavimətini effektiv şəkildə azaldır, fasiləsiz əməliyyat zamanı temperatur artımını minimuma endirir, elektrik keçiriciliyini və xidmət etibarlılığını artırır.
Dəstəkləyici izolyatorlar yüksək dərəcəli alüminium çini və ya isteğe bağlı kompozit silikon rezin materiallardan hazırlanır. İzolyasiya quruluşu əla elektrik gücü və ətraf mühitə davamlılıq təmin edərək, açıq yarımstansiyalarda sabit işləməyi təmin edir.
Baza çərçivəsi güclü korroziyaya davamlı isti daldırma sinklənmiş polad konstruksiyanı qəbul edir. Uzunmüddətli açıq havada quraşdırma üçün uyğundur və müxtəlif hava şəraitində mexaniki gücün qorunmasına kömək edir.
220kV Xarici Ayırıcı Açar motorla idarə olunan əməliyyat mexanizmi ilə təchiz olunub, eyni zamanda əl ilə fövqəladə əməliyyat da mövcuddur. Mexanizm qutusu toz və suyun daxil olmasına qarşı müdafiəni yaxşılaşdırmaq üçün IP54 qoruma dərəcəsi ilə dizayn edilmişdir.
Əməliyyat mexanizmi uzaqdan monitorinq sistemləri üçün mövqe geribildirim siqnallarını təmin edən köməkçi kontaktları əhatə edir. Bu, operatorlara müasir yarımstansiyalarda keçidin vəziyyətini səmərəli şəkildə yoxlamağa imkan verir.
Yanlış əməliyyatların qarşısını almaq üçün ayırma açarı elektrik açarları və topraklama açarları ilə birləşdirilə bilər. Təhlükəsizlik kilidləmə sistemi aşağıdakıları təmin edir:
| Məhsul növü | Xarici yüksək gərginlikli ayırma açarı |
| Nominal Gərginlik | 252kV |
| Nominal Tezlik | 50Hz |
| Nominal Davamlı Cərəyan | 1250A / 2000A / 2500A |
| Qısamüddətli dayanıqlı cərəyan (3s) | 40kA / 50kA |
| Pik Dayanma Cərəyanı | 100kA / 125kA |
| Əməliyyat metodu | Əl ilə fövqəladə əməliyyatla motorla idarə olunan əməliyyat |
| Mexanizm qutusunun qorunması | IP54 |
| Tətbiq olunan Standart | IEC 62271-102 |
220kV ayırma açarı yüksək gərginlikli elektrik ötürücü sistemlərində geniş istifadə olunur, o cümlədən:
Etibarlı izolyasiya performansı və güclü ətraf mühitə uyğunlaşma qabiliyyəti ilə bu avadanlıq müasir enerji sistemlərinin təhlükəsiz və sabit işləməsini dəstəkləyir.
220kV ayırıcı açıq quraşdırma üçün nəzərdə tutulmuşdur və müxtəlif ekoloji şəraitdə etibarlı şəkildə işləyə bilər.
Məhsul izolyasiya həlləri, işləmə mexanizmləri və ətraf mühitə uyğunlaşma xüsusiyyətləri daxil olmaqla müxtəlif layihə tələblərinə uyğun olaraq fərdiləşdirilə bilər.
Yüksək gərginlikli yarımstansiya avadanlığının təcrübəli Çin istehsalçısı olaraq biz diqqətimizi etibarlı və fərdiləşdirilmiş elektrik ötürücü həllərin təmin edilməsinə yönəldirik. 220kV ayırma açarımız müasir enerji sistemlərinin tələblərinə cavab vermək üçün qabaqcıl struktur dizaynı, davamlı materialları və ciddi keyfiyyətə nəzarəti özündə birləşdirir.
IEC standartlarına, çevik konfiqurasiya seçimlərinə və peşəkar texniki dəstəyə uyğun olaraq, 220 kV ayırıcımız yüksək gərginlikli yarımstansiyaların təhlükəsiz izolyasiyası və səmərəli işləməsi üçün etibarlı həll yolu təqdim edir.
