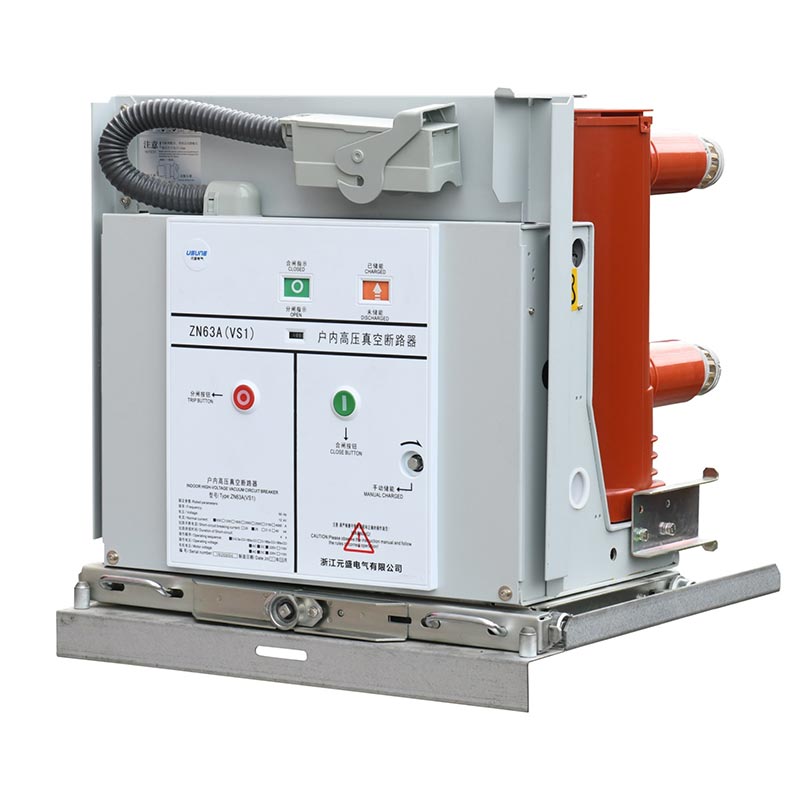

Yan tipli vakuum açarı

Usune yanal tipli vakuum açarı iki əsas hissəyə bölünən qapalı yerdə quraşdırılmış yüksək gərginlikli keçid qurğusudur. seriyası: VS1(ZN63)-12 və VS1-24. Əsasən 12KV, 24KV və 36KV üç fazalı enerji sistemlərində istifadə olunur. elektrik şəbəkəsi avadanlıqları və sənaye və dağ-mədən müəssisələrinin enerji sistemləri üçün mühafizə və nəzarət vəzifələri. Qabaqcıl vakuum qövs söndürmə texnologiyasından istifadə edərək, sürətli qövs söndürmə sürəti, kiçik ölçülü, uzun xidmət müddəti və aşağı texniki xidmət xərcləri onu müasir enerji ötürülməsində əvəzolunmaz əsas cihaz halına gətirir paylama sistemləri.

Əsas üstünlüklər:

1. Sənaye və dağ-mədən sənayesində geniş istifadə olunan enerji ötürülməsi və paylanması sahəsində illərlə tətbiq təcrübəsi müəssisələr, elektrik stansiyaları, şəhər və kənd elektrik şəbəkələri sabitliyi ilə geniş istifadəçi tanınması qazanır. performans və etibarlı əməliyyat.

2. Müstəqil olaraq Usune-nin peşəkar R&D komandası tərəfindən hazırlanmış, yan tərəfə quraşdırılmış dizaynı özündə birləşdirən elektrik açarı gövdəsi ilə yay işləmə mexanizmi, ümumi quruluşu optimallaşdıran; vakuum kəsici APG prosesində epoksi qatran izolyasiya edən silindrdən istifadə edir, əla sürüşmə performansı və ətraf mühitə təsir göstərir. uyğunlaşma qabiliyyəti.

3. GB/T1984-2014 "Yüksək gərginlikli dövrə açarları", JB3855-1996 "3.6~40.5KV Daxili Yüksək Gərginlik" standartlarına ciddi şəkildə uyğundur Vakuum Açarları", DL/T403-2000 "12~40,5KV Vakuum Açarları Texniki Şərtlərin Sifarişi" və IEC62271-100:2008 beynəlxalq standartlara uyğundur və bir çox nüfuzlu sınaq və sertifikatlardan keçmişdir.

4. Çində yüksək gərginlikli elektrik avadanlıqlarının peşəkar istehsalçısı kimi Usune standartlaşdırılmış istehsal zavodu və hər bir elektrik açarı fabrikdən çıxmazdan əvvəl ciddi sınaqdan keçir. Etibarlı kimi təchizatçı kimi, istifadəçilər üçün hər hansı narahatlığı aradan qaldıraraq hərtərəfli satış sonrası xidmət və texniki dəstək təqdim edir.

Məhsulun Spesifikasiyası və Texniki Parametrləri

Usune Lateral Type Vakuum Devre Açıcısı tam çeşidli spesifikasiyalar və sabit performans təklif edir. Əsas texniki parametrlər (əsas istinad kimi VS1(ZN63)-24 seriyası götürülməklə) aşağıdakı cədvəldə göstərilmişdir:

Struktur və Funksiya

1. Ümumi struktur

Əməliyyat mexanizmi və qövssöndürmə kamerası əsas ilə inteqrasiya edilmiş bir quruluşda təşkil edilmişdir keçirici dövrə üç fazalı döşəməyə quraşdırılmış tipdir. Vakuum qövs söndürmə kamerası uzununadır APG ilə işlənmiş epoksi qatran borulu izolyasiya silindrinin içərisinə quraşdırılmış, mükəmməl sürüşmə performansını təmin edir, qövssöndürmə kamerasının səthində toz yığılmasının azaldılması, xarici amillərin təsirinin qarşısının alınması və rütubətli və çox çirklənmiş mühitlərdə belə yaxşı izolyasiyanın təmin edilməsi. VS1-12 seriyası sabit quraşdırmadır tip, stasionar keçid qurğuları üçün uyğundur və müstəqil olaraq istifadə edilə bilər və ya ring şəbəkə enerji təchizatı üçün istifadə edilə bilər, qutu tipli transformator və digər sistemlər.

2. Əməliyyat mexanizmi

Yan tipli vakuum açarı həm əllə, həm də əllə işləyən yayla idarə olunan mexanizmdən istifadə edir. elektrik enerjisinin saxlanması. İşləyən mühərrik qövs söndürmə kamerasının ön şkafında yerləşir, hər birində enerji saxlama, ötürmə, açma və bufer komponentləri olan beş montaj yerinə bölünür. Qövs söndürmə kamerasının və işləmə mexanizminin inteqrasiya olunmuş dizaynı yüksək dərəcədə uyğunluğu təmin edir. əməliyyat performansı ilə qövssöndürmə kamerasının açılması və bağlanması tələbləri arasında azalma aralıq addımlar, enerji istehlakı və səs-küyün azaldılması və elektrik açarının işinin yaxşılaşdırılması etibarlılıq.

Tətbiq mühiti

Yan tipli vakuum açarı qapalı mühitlər üçün uyğundur və aşağıdakı tələblərə cavab verməlidir. tələblər: ətraf mühitin temperaturu -15 ℃ ilə +40 ℃; gündəlik orta nisbi rütubət ≤95%, aylıq orta ≤90%; hündürlük ≤1000m; seysmik intensivlik ≤8 dərəcə; və əhəmiyyətli toz, aşındırıcı qazlar və ya digər çirklənmənin olmaması. Qeyd: ilə əvvəlcədən məsləhətləşmədən sonra bu tələbləri aşan tətbiqlər üçün fərdiləşdirmə tələb olunur istehsalçı.

Quraşdırma və istismara vermə

Yan tipli vakuum açarları fabrikdən çıxmazdan əvvəl ciddi sınaqdan keçir. Enerji vermədən əvvəl ilkin dövrə üçün aşağıdakı hazırlıq işləri görülməlidir:

1. Avadanlığın zədələnməsini yoxlayın; zədələnmişsə, istifadə etməyi dayandırın.
2. İzolyasiya səthini hər hansı çirkləndiricilərdən təmizləyin.
3. Vəziyyətin normal olduğunu müşahidə edərək, enerji saxlama və açma/bağlama funksiyalarını əl ilə idarə edin.
4. Vəziyyətin normal olduğunu təsdiq edərək, işləyən enerji təchizatı ilə işləyin.
5. Əl arabası tipli elektrik açarını spesifikasiyalara uyğun olaraq irəliləyin/geri çəkin və yerləşdiyini təsdiqləyin düzgün mövqeyə çatdıqdan sonra göstərici normaldır.

Qeyd: Bağlayıcı bloklama qurğusundan istifadə edərkən, bağlamadan əvvəl onu açmaq üçün güc qoşulmalıdır.

Praktik tətbiq işi

Case Study: Çində Böyük Sənaye və Mədən Müəssisəsində Tətbiq

Çində böyük bir polad müəssisəsi avadanlıqların işləməsi üçün yüksək tələblərə malik mürəkkəb enerji sisteminə malikdir tezlik və qısaqapanma cərəyanına nəzarət. Çoxlu təchizatçıları müqayisə etdikdən sonra Usune VS1(ZN63)-24 seriyası elektrik açarı enerji paylama sistemi üçün əsas qoruyucu cihaz kimi seçilmişdir. Ondan bəri 2024-cü ildə istismara verildikdən sonra sistem 12 ay ərzində heç bir nasazlıq olmadan stabil işləyir, uğurla idarə olunur. üç qısaqapanma nasazlığı, avadanlıqları effektiv şəkildə qoruyur və elektrik kəsilməsi itkilərinin qarşısını alır. Şirkət yüksək səviyyədə məhsulun performansını və istehsalçı tərəfindən göstərilən quraşdırma və istismara vermə xidmətlərini tanıyır.

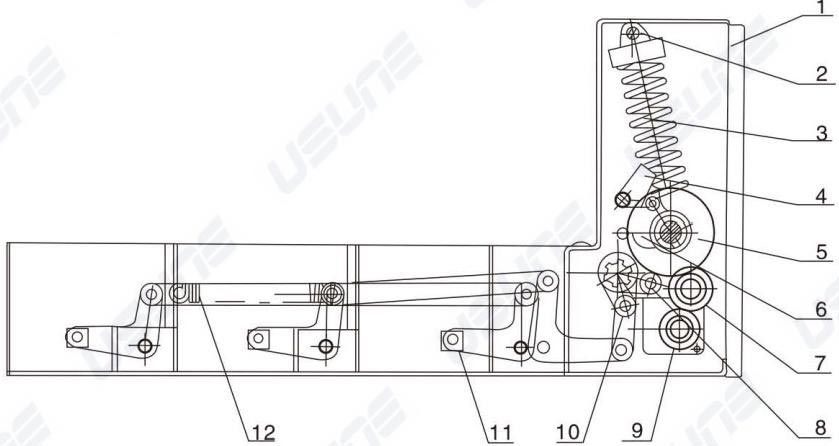

1. Keçid qutusu
2.Kirpik boltu
3. Bağlayıcı yay
4. Bağlayıcı fitinqlər
5.Daxili elektrik naqillərinin əsası
6.Cam mexanizmi/mexanizmin işləməsi
7. Ötürücü təkər ötürücü mexanizmi
8.Giriş birləşdirən qolu
9.Şarj edilmiş motor
10.Fourlever transmissiya mexanizmi
11. Transmissiya bloku
12.Açıqlama mexanizmi

Təchizatçı və İstehsalçı öhdəliyi: Usune, yüksək gərginlikli elektrik avadanlıqlarının peşəkar istehsalçısı kimi Çin, standart bir fabrikə və peşəkar bir Ar-Ge, istehsal və satış sonrası komandaya malikdir. Etibarlı kimi Təchizatçı, biz bütün aspektlərə ciddi nəzarət edərək, "ilk növbədə keyfiyyət, ilk növbədə müştəri" prinsipinə əməl edirik. məhsulların standartlara və istifadəçi ehtiyaclarına cavab verməsini təmin etmək üçün istehsal; daxil olmaqla, hərtərəfli satış sonrası xidmətlər təqdim edirik yerində quraşdırma təlimatı, istismara vermə, texniki xidmət və texniki təlim və davamlı olaraq yeniliklər və enerjinin ötürülməsi və paylanması sənayesinin inkişafını dəstəkləmək üçün məhsullarımızı optimallaşdırın.
