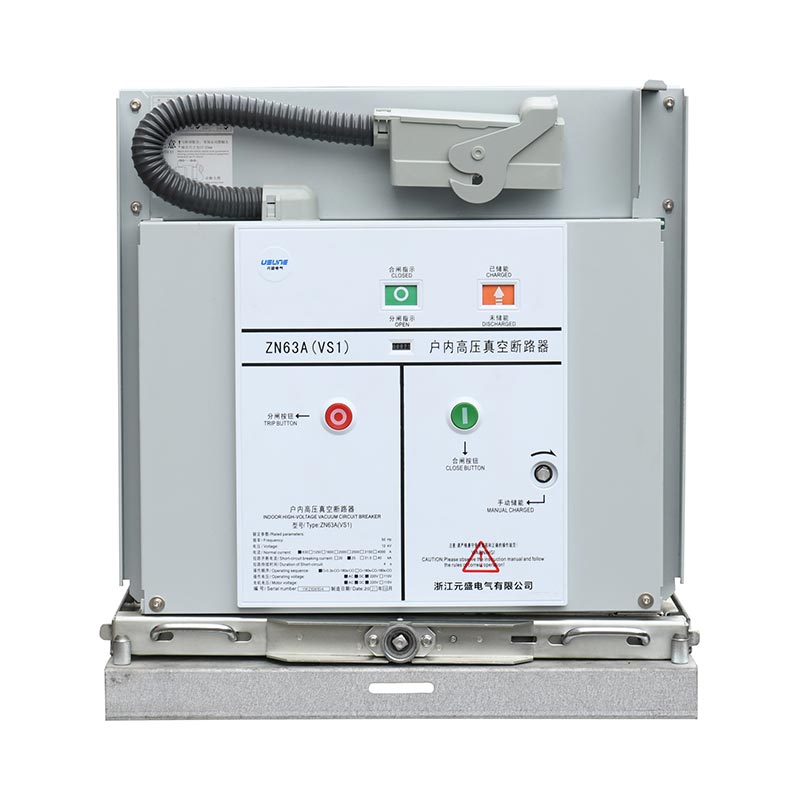

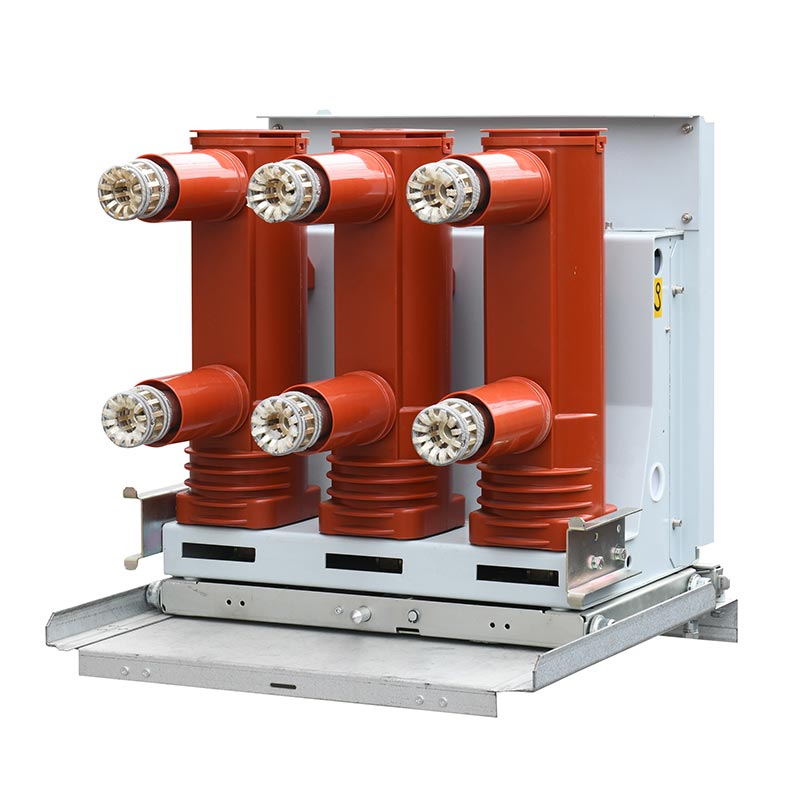

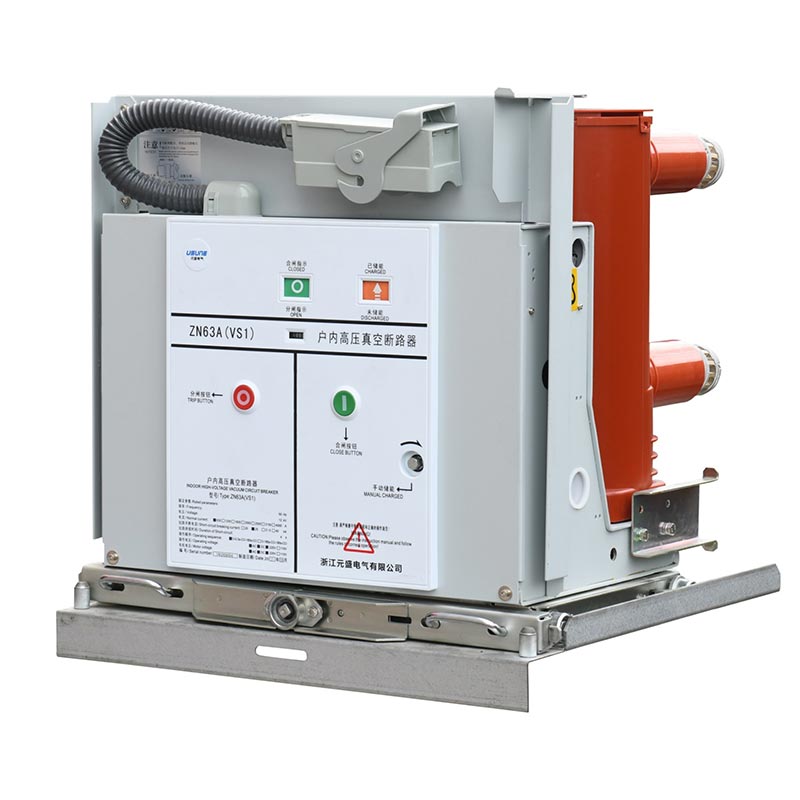

24kv vakuum açarı

24 kV-luq vakuum açarı inteqrasiya edilmiş sxemə malikdir, həm əl, həm də elektrik enerjisi saxlanmasını dəstəkləyir və idarə etmək asan. Əsas dövrə əlavə texniki xidmət tələb etmir. Vakuum kəsici APG istifadə edərək kapsullaşdırılır texnologiya, çirklənmə və sürünməyə qarşı qorunma təmin etmək, xidmət müddətini artırmaq və texniki xidmətin azaldılması xərclər. O, avadanlıq və personalı təmin etmək üçün hərtərəfli yanlış işləməyə qarşı bloklama mexanizmini özündə birləşdirir təhlükəsizlik. Qövssöndürmə kamerası ≤50ms açılması və ≤100ms bağlanması ilə sabit vakuumu saxlayır, sürətli cavab. Müxtəlif enerji təchizatı tələblərinə cavab vermək üçün müxtəlif ikinci dərəcəli nəzarət gərginlikləri ilə uyğun gəlir.

24 kV-luq vakuum açarı stasionar və əl ilə idarə olunan modellərdə mövcuddur və müxtəlif keçid qurğularına uyğun gəlir. Nominal cərəyan 630A ilə 4000A arasında dəyişir və qısaqapanma cərəyanı 20kA ilə 50kA arasındadır. Çevik seçim əsasında istifadəçi ehtiyaclarına uyğun olaraq tez-tez baş verən əməliyyat ssenarilərinə uyğunlaşmağa imkan verir. Peşəkar istehsalçı kimi Usune istifadə edir yetkin istehsal prosesləri, ciddi keyfiyyətə nəzarət və yüksək performans təmin etmək üçün hərtərəfli texniki dəstək qlobal istifadəçilər üçün vakuum açarları. Bundan əlavə, təcrübəli təchizatçı resurslarından istifadə etməklə Usune nail olur məhsulun vaxtında çatdırılmasını və sabit keyfiyyəti təmin edən səmərəli təchizat zənciri əməkdaşlığı.

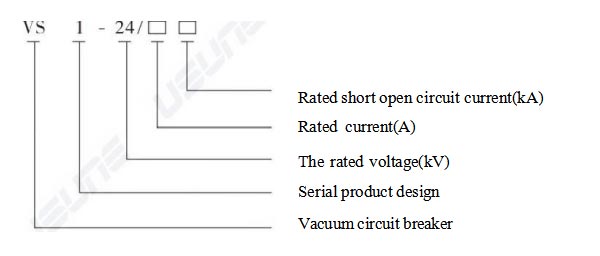

Məna modelləri

Əsas Texniki Parametrlər

1.Əsas Elektrik Parametrləri

2. Əsas Struktur Parametrlər

- Əlaqə məsafəsi: 13±1mm;
- Həddindən artıq hərəkət: 3.5±0.5mm;
- Orta açılış sürəti: 0,9-1,2m/s;
- Orta bağlanma sürəti: 0,5-0,8 m/s;
- Hərəkətli və sabit kontaktların icazə verilən aşınma qalınlığı: ≤3mm;
- Əsas keçirici dövrə müqaviməti: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), sabit keçiriciliyi təmin edir.

3. Ətraf Mühitə Uyğunluq Parametrləri

İşləmə temperaturu: -15℃~+40℃; Gündəlik nisbi rütubət ≤95%, Aylıq nisbi rütubət ≤90%; Hündürlük ≤1000m (xüsusi yüksəkliklər üçün fərdiləşdirilə bilər); Seysmik intensivlik ≤8 dərəcə; Damlayan su olmayan yerlər üçün uyğundur, alışan və partlayıcı materiallar, aşındırıcı qazlar və güclü vibrasiya; əksər hissələrinin iqliminə uyğunlaşır Çin.

Tətbiq olunan Ssenarilər

Usune 24kV Vakuum Açar, üstün performansı ilə aşağıdakı ssenarilərdə geniş istifadə olunur: enerji, sənaye və infrastruktur kimi bir çox sahələri əhatə edir:

1. Elektrik Stansiyaları və Yarımstansiyalar: Enerji paylama sxemləri üçün əsas idarəetmə və mühafizə avadanlığı kimi transformatorlar və şinlər kimi kritik avadanlıqları həddindən artıq yüklənmədən qorumaq üçün dövrə cərəyanlarını kəsmək və bağlamaq üçün istifadə olunur və qısaqapanmanın zədələnməsi;
2. Sənaye Müəssisələri: Metallurgiya kimi sənayelərdə yüksək gərginlikli enerji paylama sistemləri üçün uyğundur kimya mühəndisliyi, maşınqayırma istehsalı və toxuculuq sənayesinin tez-tez işə salınması və dayandırılması ehtiyaclarını qarşılayır. istehsal avadanlıqları və böyük yük dalğalanmaları;
3. İnfrastruktur: Şəhər dəmir yolu tranzitində, hündürmərtəbəli binalarda və ticarət obyektlərində yüksək gərginlikli enerji paylanması üçün istifadə olunur. komplekslər, sabit enerji təchizatının təmin edilməsi və enerjinin etibarlılığının artırılması;
4. Yeni Enerji Sahəsi: Fotovoltaik elektrik stansiyalarının və külək enerjisinin enerji paylama sistemlərini dəstəkləmək üçün uyğundur yaxşı anti-müdaxilə imkanlarına malik olan və yeni enerji gücünün yük xüsusiyyətlərinə uyğunlaşan bitkilər nəsil.

Real Dünya Tətbiqi Case Study

Case Study: Böyük Kimya Sənaye Parkında Yüksək Gərginlikli Elektrik Paylayıcı Sisteminin Təkmilləşdirilməsi Layihəsi

1. Layihə haqqında məlumat

Parkdakı mövcud elektrik açarları qeyri-kafi etibarlılıqdan və yüksək texniki xidmət xərclərindən əziyyət çəkirdi, yüksək etibarlılığa, aşağı texniki xidmətə və uyğunluğa malik 24 kV-luq Vakuum Açarlara təkmilləşdirməyi tələb edir aşındırıcı kimyəvi mühitlə.

2. Həll

32 ədəd Usune əllə idarə olunan elektrik açarı (1600A/31.5kA) seçilmişdir. İzolyasiya strukturu optimallaşdırılmışdır gücləndirilmiş korroziya müqaviməti. Quraşdırma təlimatları və texniki təlimlər vaxtında təmin edilmişdir çatdırılma.

3. Tətbiq Nəticələri

Avadanlıq dayanıqlı və nasazlıq olmadan işləyərək texniki xidmət xərclərini 60% azaldıb. ilə uyğun gəlirdi mövcud keçid qurğuları, tikinti dövrünün qısaldılması. Park Usune-ni uzunmüddətli tərəfdaş kimi təyin etdi.

İstehsal və Təchizat Zəncirinin Təminatı

1. İstehsal Təminatı

Usune beynəlxalq və yerli standartlara uyğun müasir fabrikə malikdir. Hər bir məhsul ciddi sınaqlardan keçir fabrik sınaqları və tam proses keyfiyyətinin izlənməsi sistemi qurulmuşdur.

2. Təchizat Zəncirinin Təminatı

Əsas komponentlər üçün tanınmış brendlərdən istifadə edərək yüksək keyfiyyətli təchizatçılarla uzunmüddətli əməkdaşlıq və optimallaşdırılmış təchizat zəncir idarəetməsi məhsulun vaxtında çatdırılmasını təmin edir.

3. Satışdan sonrakı xidmət

Biz quraşdırma təlimatı, texniki təlim və nasazlıqların aradan qaldırılması xidmətləri təqdim edirik. Pulsuz təmiri və dəyişdirilməsi hissələr zəmanət müddəti ərzində təklif edilir və zəmanət müddətindən sonra ömür boyu texniki dəstək göstərilir.

Məhsulun Konfiqurasiyası və Sifariş Təlimatları

1. Əlavə Konfiqurasiyalar

- İşləmə üsulu: Manual + Elektrik Enerjisi Saxlama (Standart);
- Mühafizə Qurğuları: Könüllü olaraq həddindən artıq cərəyan, aşağı gərginlik/gərginlik itkisi açma cihazları;
- Torpaqlama Cihazları: Əlavə olaraq 650W, 800W, 1000W geniş torpaqlama həlləri;
- Yardımçı Komponentlər: İsteğe bağlı nasos əleyhinə relelər, kilidləmə elektromaqnitləri və s.

2. Sifariş məlumatı Sifarişlərdə göstərilməlidir

Məhsulun modeli, quraşdırma üsulu və miqdarı; nominal parametrlər; isteğe bağlı konfiqurasiyalar; ikinci dərəcəli nəzarət gərginlik; ehtiyat hissələri və xüsusi tələblər
