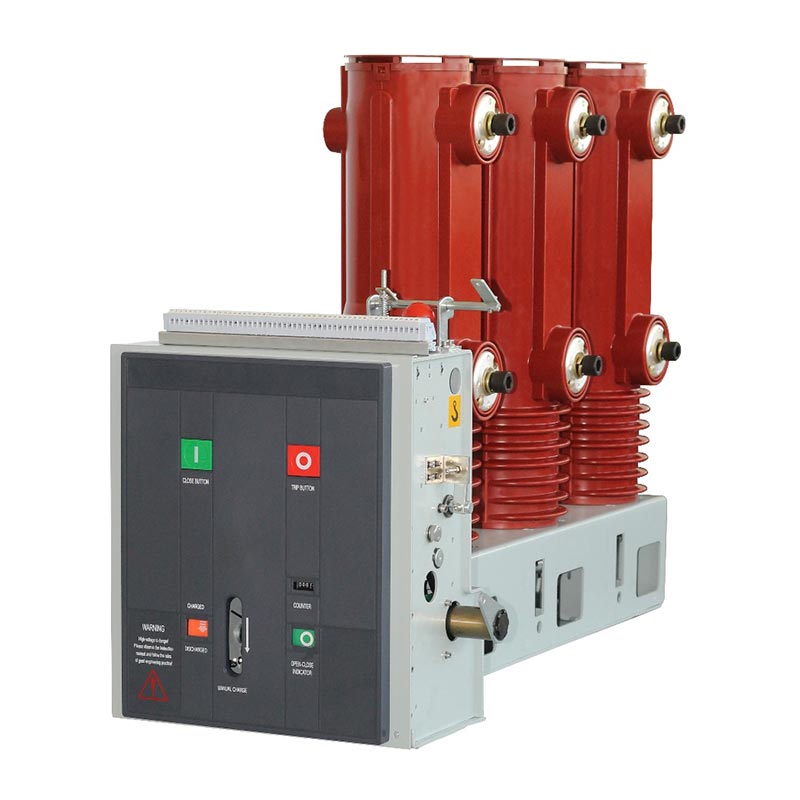

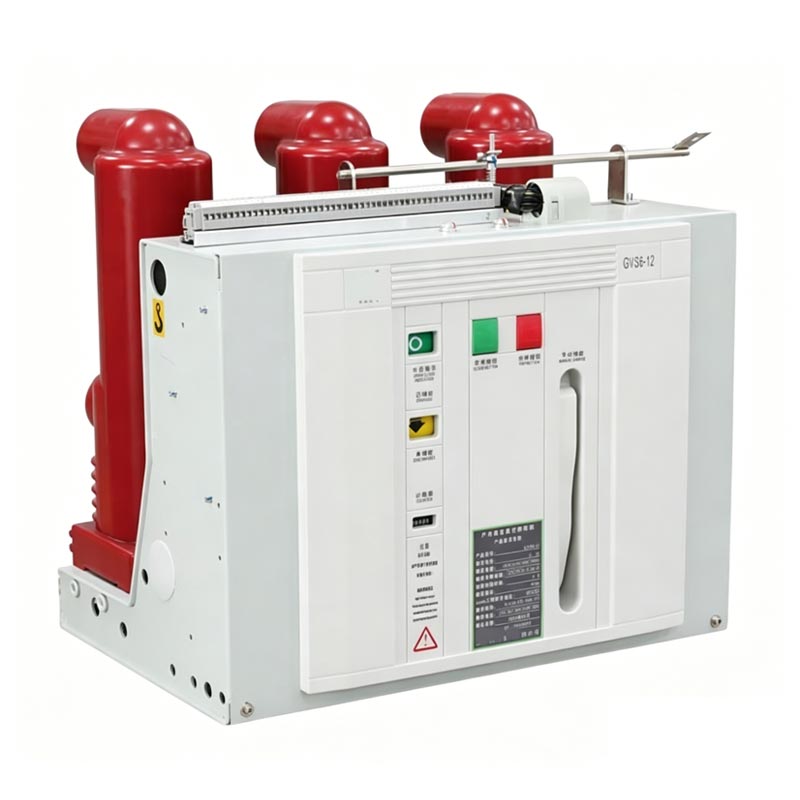

Usune VS-12 (VEP-12) seriyası 12 11kv Daxili Vcb Vakuum Açarları yüksək performanslı qapalı yüksək gərginliklidir. Əsasən 12/11kV daxili orta gərginlikli elektrik enerjisində istifadə olunan idarəetmə və mühafizə funksiyalarını birləşdirən keçid qurğusu paylama sistemləri. Tədqiqat və inkişaf və yüksək gərginlikli istehsalda ixtisaslaşmış istehsalçı kimi Elektrik avadanlıqları, Usune Çində Ar-Ge, istehsal, sınaq və sınaqları birləşdirən standartlaşdırılmış bir fabrikə malikdir. hər bir məhsulun yerli və beynəlxalq sənaye standartlarına cavab verməsini təmin etmək üçün satış sonrası xidmət. Məhsul müxtəlif keçid qurğuları ilə çevik inteqrasiyaya imkan verən həm sabit, həm də çekmece tipli quraşdırma variantları təklif edir. sənaye emalatxanaları, enerji paylama otaqları və kimi müxtəlif ssenarilərin quraşdırma ehtiyaclarını qarşılayın ticarət binaları.
12 11kv Daxili Vcb Vakuum Açarının əsas üstünlüyü onun üçüncü nəslin qəbul edilməsindədir. bərk kapsullu izolyasiya texnologiyası, vakuum açarının təkamülündə əhəmiyyətli bir irəliləyişdir izolyasiya texnologiyası. Birinci nəsil hava izolyasiyasından və ikinci nəsil kompozit izolyasiyadan günümüzə qədər Üçüncü nəsil bərk örtüklü izolyasiya, Usune davamlı olaraq izolyasiya strukturunu optimallaşdıraraq həll edir. ənənəvi məhsulların ağrı nöqtələri ətraf mühitin təsirlərinə həssasdır və zəif sabitliyə malikdir, beləliklə, sənayedə vakuum açarlarının texnoloji yenilənməsinə təkan verir.
Vakuum açarlarının dirək izolyasiyası üç nəsil texnoloji təkmilləşdirmələrə məruz qalmışdır. Usune VS-12 (VEP-12) seriyası ən qabaqcıl üçüncü nəsil bərk örtüklü izolyasiya texnologiyasını qəbul edərək, keyfiyyət sıçrayışı:
Canlı hissələr tamamilə havaya məruz qalır. İzolyasiya səviyyəsi ətraf mühit amillərindən çox təsirlənir rütubət, toz, nəqliyyat təsirləri və kiçik heyvanlar kimi, zəif sabitlik və yüksək uğursuzluq dərəcəsi ilə nəticələnir.
Qövssöndürmə kamerası epoksi qatranı ilə qorunur, lakin yüksək gərginlikli cərəyan edən hissələr deyil. tamamilə möhürlənmişdir və hələ də toz, nəm və həşərat kimi xarici amillərdən təsirlənir, ətraf mühitə uyğunlaşma problemini əsaslı şəkildə həll edir.
APG texnologiyası vasitəsilə qövs söndürmə kamerası və yuxarı və aşağı çıxış terminalları epoksi qatranı. Bu, qövs söndürmə kamerasının həcmini azaltmaqla yanaşı, həm də onu tamamilə təcrid edir xarici mühitin təsirindən (toz, nəm və s.), hava şəraitini əhəmiyyətli dərəcədə yaxşılaşdıran avadanlıq müqavimət və əməliyyat sabitliyi. Epoksi qatranı həm də əsas izolyasiya və mexaniki dəstək kimi xidmət edir müxtəlif qeyri-müntəzəm formalı izolyasiya arakəsmələri ilə müqayisədə üstün elektrik sahəsi və gərginlik paylanması avadanlığın uzunmüddətli dayanıqlı işini təmin edən strukturlar.
Üçüncü nəsil bərk örtüklü izolyasiya texnologiyasından istifadə edərək, xarici mühitdən təsirlənmir, yüksək izolyasiya etibarlılığına malikdir və ekoloji faktorların yaratdığı izolyasiya nasazlıqlarının qarşısını effektiv şəkildə alır.
Uzun mexaniki xidmət müddəti (20.000 dövrə qədər, 50KA reytinqi üçün 10.000 dövr), yüksək nominal qısaqapanma cərəyanı (20-40KA), sürətli açılma və bağlanma sürəti, nasazlığın sürətli təcrid olunmasına imkan verir və cihazın təhlükəsiz işləməsini qoruyur. güc sistemi.

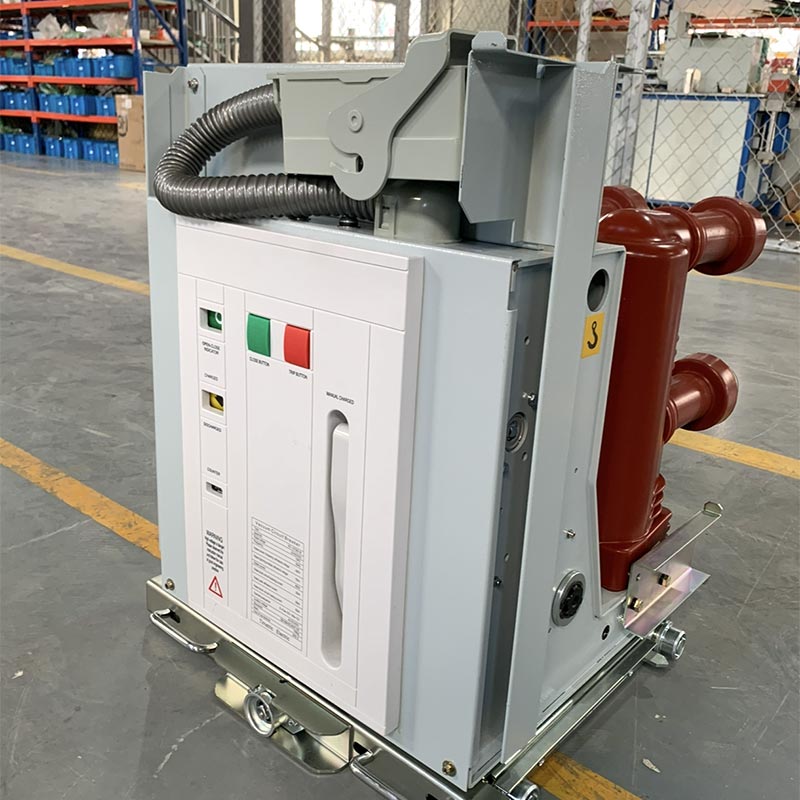

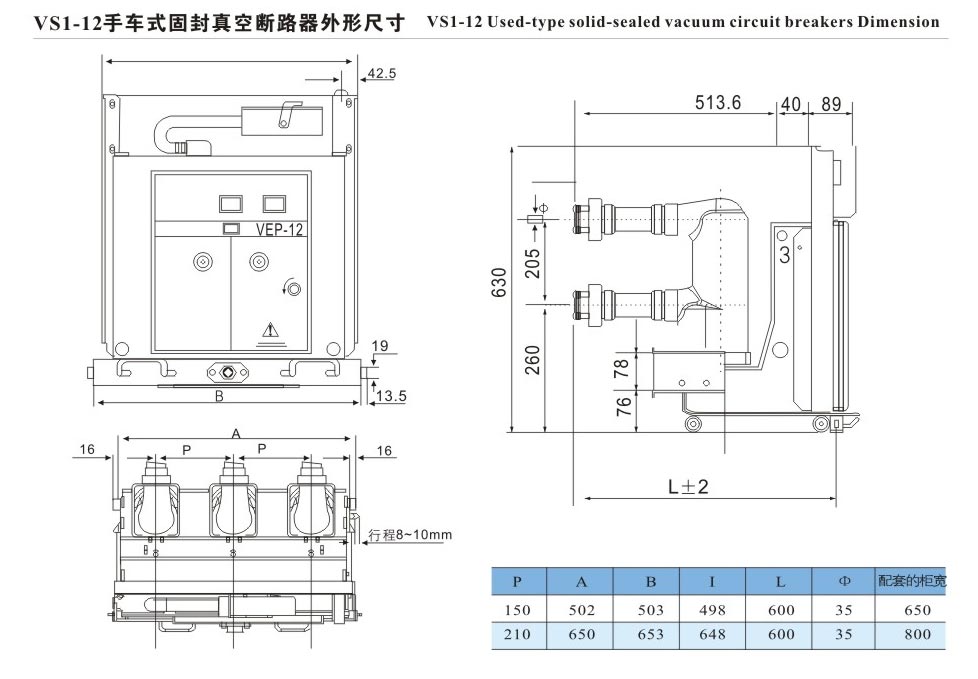

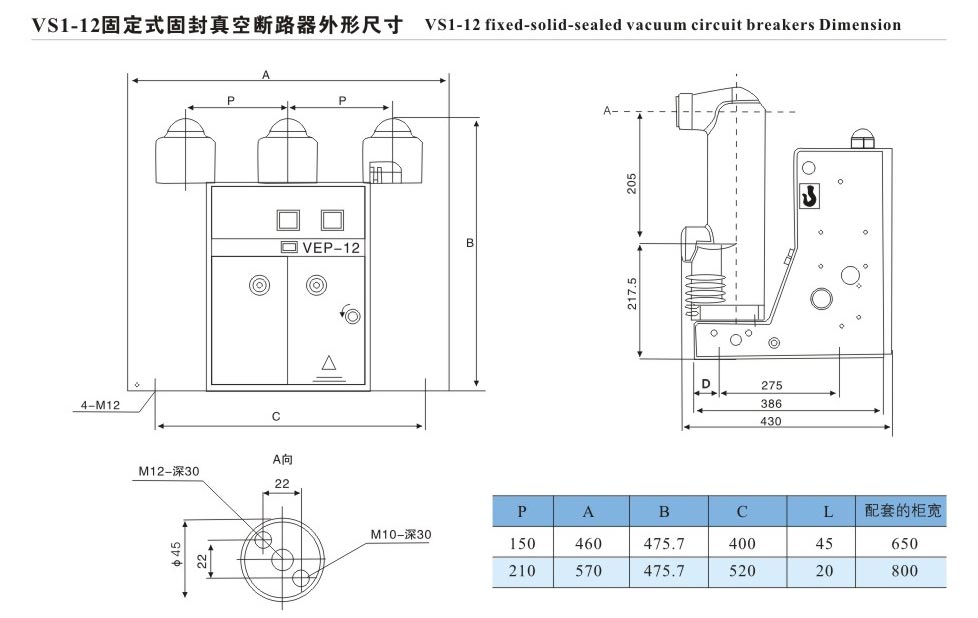

Solid-encapsulation texnologiyası məhsulun ölçüsünü azaldır; üçün imkan verən sabit və çekmece tipli seçimlər mövcuddur müxtəlif keçid cihazları ilə çevik inteqrasiya və qapalı paylamada məhdud quraşdırma sahəsinə uyğunlaşma otaqlar.
The solid-encapsulation structure prevents live parts from external corrosion, reducing maintenance frequency and achieving maintenance-free primary operation, significantly saving users' subsequent maintenance costs.
Peşəkar istehsalçı kimi Usune Çin dilində hərtərəfli keyfiyyət yoxlama sistemi qurmuşdur zavod. Bu parametrləri təmin etmək üçün hər bir məhsul zavoddan çıxmazdan əvvəl ciddi performans testindən keçir standartlara cavab verir və keyfiyyət etibarlıdır.
Usune VS-12 (VEP-12) seriyalı 12 11kv Daxili Vcb Vakuum Açarları əla texniki parametrlərə malikdir, 12/11kV orta gərginlikli elektrik paylayıcı sistemlərinin tələblərinə tam cavab verir. Əsas spesifikasiyalar göstərilmişdir aşağıdakı cədvəl (parametrlər yerli istehsal qövssöndürmə kameralarına aiddir):
| Seriya nömrəsi | ad | Vahid | Parametr |
| 1 | Nominal Gərginlik | kV | 12 |
| 2 | Nominal İzolyasiya Səviyyəsi | - | 1dəq Güc Tezliyinə Dayanma Gərginliyi: 42kV; Nominal ildırım impulsuna dözümlü gərginlik: 75kV |
| 3 | Nominal Tezlik | HZ | 50 |
| 4 | Nominal cərəyan | KA | 630, 1250, 1600, 2000, 2500, 3150, 4000 |
| 5 | Nominal qısaqapanma cərəyanı | KA | 20, 25, 31.5, 40 |
| 6 | Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı | - | 20, 25, 31.5, 40 |
| 7 | Nominal Qısa Qapanma Müddəti | S | 4 |
| 8 | Qiymətləndirilmiş Pik Dayanma Cərəyanı | KA | 50, 63, 80, 100 |
| 9 | Nominal Qısaqapanma və Qırma Cərəyanı | - | 50, 63, 80, 100 |
| 10 | İkincili Dövrə Güc Tezliyinə Dayanma Gərginliyi (1 dəq) | V | 2000 |
| 11 | Qiymətləndirilmiş Tək/Arxa-arxaya kondansatör bankının kəsilmə cərəyanı | A | 630/400 (40KA üçün 800/400) |
| 12 | Cərəyan edən kondansatör bankı | A | 12.5 |
| 13 | Açılış vaxtı | Xanım | 20-50 |
| 14 | Bağlanma vaxtı | Xanım | 35-70 |
| 15 | Mexanik Həyat | Vaxt | 20000 (50KA üçün 10000 dəfə) |
| 16 | Qiymətləndirilmiş Cari Breaking Times | Vaxt | 20000 (50KA üçün 10000 dəfə) |
| 17 | Qiymətləndirilmiş Qısa Zamanlı Cari Breaking Times | Vaxt | 50 (40KA üçün 30 dəfə, 50KA üçün 20 dəfə) |
| 18 | Hərəkətli və Statik kontaktların icazə verilən məcmu aşınma qalınlığı | mm | 3 |
| 19 | Nominal bağlanma və açılış iş gərginliyi | V | AC110/220, DC110/220 |
| 20 | Enerji Saxlama Mühərrikinin Nominal Gərginliyi | V | AC110/220, DC110/220 |
| 21 | Enerji Saxlama Motorunun Nominal Gücü | W | 70 (40KA, 50KA üçün 80) |
| 22 | Enerji Saxlama Vaxtı | S | ≤10 |
| 23 | Əlaqə məsafəsi | mm | 11±1 |
| 24 | Səyahət üzərində | mm | 3,5±0,5 |
| 25 | Əlaqənin bağlanma vaxtı | ms | ≤2 |
| 26 | Üç Fazalı Açılış və Bağlanma Sinxronizmi | ms | ≤2 (40KA, 50KA üçün ≤3) |
| 27 | Orta açılış sürəti | m/s | 0,9-1,2 |
| 28 | Orta bağlanma sürəti | m/s | 0,5-0,8 |
| 29 | Əsas keçirici dövrə müqaviməti | μΩ | ≤60 (630A); ≤50 (1250A); ≤35 (1600-2000A); ≤25 (≥2500A) |
| 30 | Bağlanan əlaqə təzyiqi | N | 2000±200 (20KA); 2400±200 (25KA); 3100±200 (31,5KA); 4250±250 (40KA); 6500±500 (50KA) |
| 31 | Qiymətləndirilmiş əməliyyat ardıcıllığı | - | 0-0.3s-co-180s-co; 0-180s-co-180s-co (50KA üçün) |
Usune VS-12 (VEP-12) seriyası 12 11kv Daxili Vcb Vakuum Dövrəsinin etibarlılığını və tətbiqini yoxlamaq üçün Breaker, bu məhsul böyük bir kimyəvi maddədə enerji paylanmasının yenilənməsi layihəsinə uğurla tətbiq edildi Şərqi Çində sənaye parkı (əsas yerli sənayenin təkmilləşdirilməsi layihəsi). Parkın mürəkkəb istismar şəraiti var, yüksək rütubət, yüksək toz səviyyələri və güc yükünün tez-tez dəyişməsi. Mövcud elektrik açarları tez-tez parkda normal istehsala təsir edən ekoloji faktorlar səbəbindən izolyasiya uğursuzluqları yaşadı.
Dərin araşdırma və müqayisədən sonra park Usune-ni 36 Usune-ni qəbul edərək təyin olunmuş təchizatçı kimi seçdi. VS-12 (VEP-12) seriyalı sabit qapalı VCB-lər, hamısı Usune tərəfindən Çin fabrikində istehsal edilmişdir. Bu məhsul istifadə edir yüksək rütubətin təsirinə təsirli şəkildə müqavimət göstərən üçüncü nəsil bərk örtüklü izolyasiya texnologiyası sənaye parkında toz. Onun nominal qısaqapanma cərəyanı 31,5 kA gücün qorunmasına tam cavab verir. parkda yüksək güclü avadanlıqlara ehtiyac.
2024-cü ilin oktyabrında rəsmi istismara verildiyi vaxtdan 36 VCB bloku altı aydan çox müddət ərzində heç bir problem olmadan stabil işləmişdir. izolyasiya və ya əməliyyat nasazlıqları, orta uğursuzluq dərəcəsi 0-a çatır. Bu, parkın təsirini əhəmiyyətli dərəcədə azaldır. enerji sisteminin istismarı və texniki xidmət xərcləri, istehsal avadanlıqlarının fasiləsiz və dayanıqlı işinin təmin edilməsi. Layihə park rəhbərliyi tərəfindən yüksək qiymətləndirildi və Usune uzunmüddətli güc avadanlığına çevrildi park üçün təchizatçı.
A1: Məhsulun mexaniki ömrü 20.000 dövrə qədərdir (50kA sinfi üçün 10.000 dövr) və nominal cərəyan qırılma dövrü 20.000 dövrdür (50kA sinfi üçün 10.000 dövr). Üçüncü nəslin qəbulu sayəsində bərk sızdırmazlıq izolyasiya texnologiyası, məhsulun əsas tərəfi baxımsızdır. Gündəlik istifadədə, yalnız dövri ikincil dövrə və işləmə mexanizmlərinin yoxlanılması (məsələn, enerji saxlama mühərriki və işləmə gərginlik), avadanlığın səthinin təmizlənməsi və toz yığılmasının qarşısının effektiv şəkildə uzadılması tələb olunur avadanlığın istismar müddəti.
A2: Bəli. Məhsul qövs söndürməni əhatə edən üçüncü nəsil bərk sızdırmazlıq izolyasiya texnologiyasından istifadə edir. kamera və APG prosesindən istifadə edərək epoksi qatranlı yuxarı və aşağı çıxış terminalları. Bu tamamilə təcrid edir xarici mühitdən yüksək gərginlikli canlı komponentlər, onların toz, nəm, həşəratlar və s. O, əla hava müqaviməti və ətraf mühitə uyğunlaşma qabiliyyəti nümayiş etdirir, bu da onu mükəmməl uyğun edir yüksək rütubətli, tozlu sənaye sexləri, kimya zavodları və mədənlər kimi sərt qapalı mühitlər üçün. Faktiki Şərqi Çin Kimya Sənaye Parkındakı tətbiq halları da bunu təsdiqləyir.
