Usune 36 kV yüksək gərginlikli vakuum açarı tələb olunan enerji paylama tətbiqləri üçün nəzərdə tutulmuşdur. sabit fasilə performansı, çevik konfiqurasiya və etibarlı nəzarət tələb olunur. Optimallaşdırılmış VS1 ilə struktur dizaynı, qabaqcıl vakuum kəsilməsi texnologiyası və isteğe bağlı ağıllı mühafizə funksiyaları, məhsul müasir yüksək gərginlikli keçid sistemləri üçün etibarlı həll təklif edir.
Yüksək gərginlikli keçid qurğuları layihələri üçün mexaniki ölçülər və şkaf uyğunluğu zamanı kritik amillərdir avadanlıq seçimi.

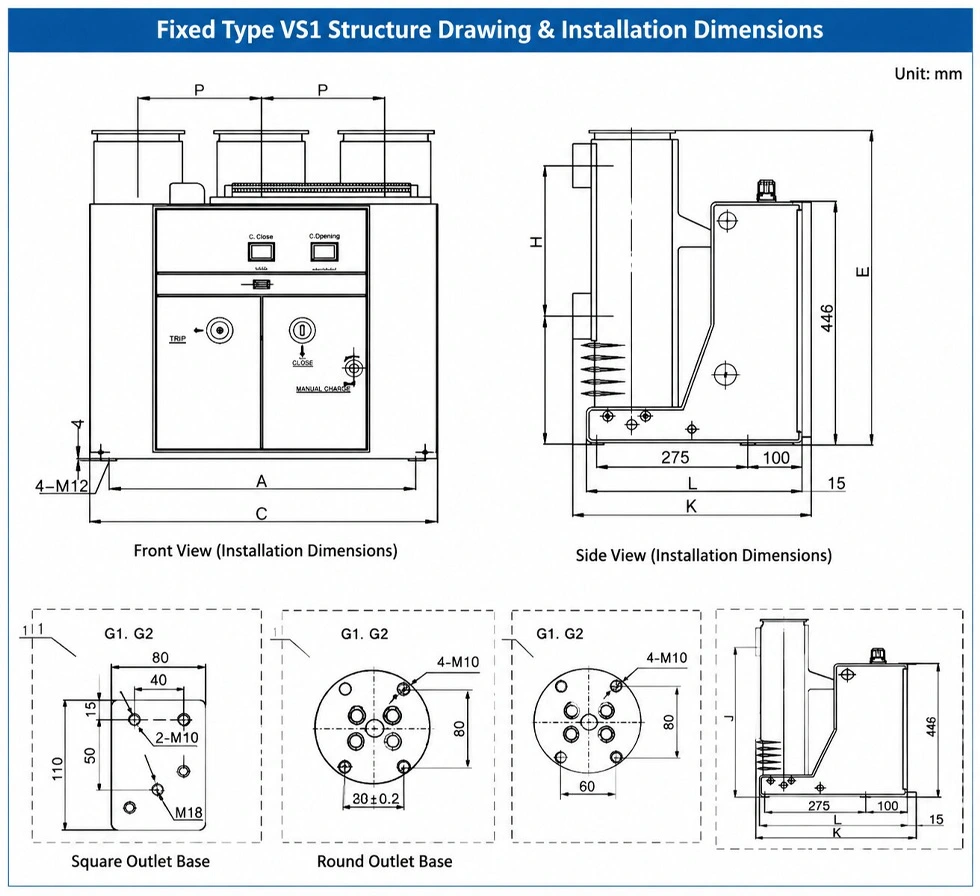

Sabit tipli VS1 strukturu optimallaşdırılmış quraşdırma ölçüləri ilə dizayn edilmişdir və mühəndislərə inteqrasiya etməyə imkan verir nominal cari tələblərə uyğun olaraq müxtəlif kabinet konfiqurasiyalarına kəsici.
Standart struktur müxtəlif şkaf genişliklərini və cari səviyyələri dəstəkləyir və müxtəlif üçün rahatlıq təmin edir elektrik sistemlərinin dizaynı.
| Şkafın eni | Nominal cərəyan | Əsas Ölçü Xüsusiyyətləri |
| 800 mm | 630A-1600A | Orta cərəyan tətbiqləri üçün kompakt quruluş |
| 1000 mm | 630A-1600A | Daha böyük şkaf konfiqurasiyaları üçün uyğundur |
| 1000 mm | 1600A-5000A | Daha yüksək cari tələblər üçün nəzərdə tutulmuşdur |
Optimallaşdırılmış mexaniki tərtibat avadanlıqla koordinasiyanı yaxşılaşdırarkən quraşdırma çətinliklərini azaltmağa kömək edir yüksək gərginlikli keçid qurğusu.
Ölçülərin dəqiq uyğunlaşdırılması layihənin quraşdırılması zamanı mühəndislik dəyişikliklərini azaltmaq üçün vacibdir.

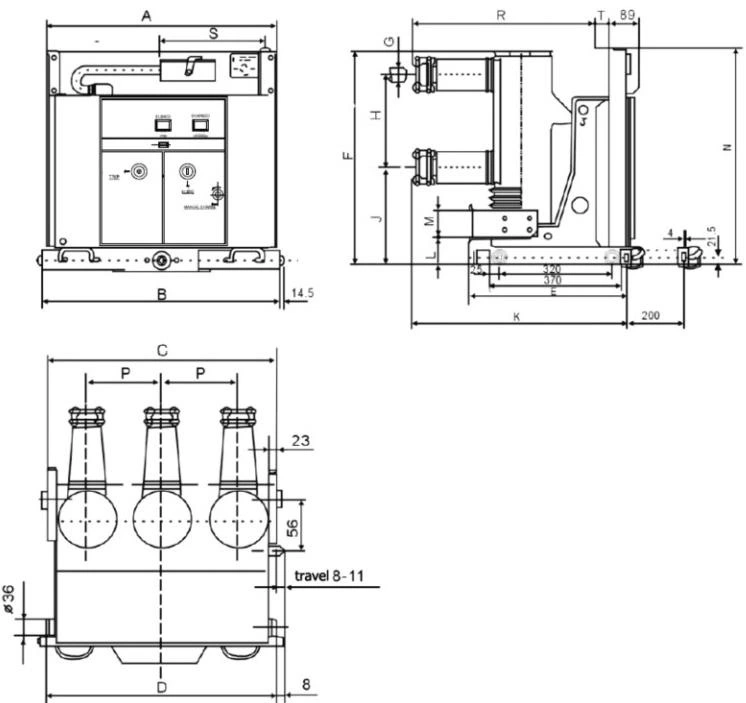

VS1 seriyası montaj mövqeyi, terminal tənzimləməsi və daxil olmaqla standartlaşdırılmış quraşdırma ölçülərini təmin edir kabinet interfeysi tələbləri.
| Parametr | 800 mm şkaf | 1000 mm şkaf |
| Nominal Cari Aralığı | 630A-1600A | 630A-5000A |
| Tətbiq növü | Sabit quraşdırma | Sabit quraşdırma |
| Struktur Dizaynı | Kompakt konfiqurasiya | Yüksək tutumlu konfiqurasiya |
Bu standart dizayn müştərilərə sistem tutumuna və şkafına uyğun olaraq uyğun konfiqurasiyaları seçməyə imkan verir tələblər.
İdarəetmə sistemi yüksək gərginlikli kommutasiya avadanlığının işləmə etibarlılığına birbaşa təsir göstərir.
Usune 36 kV yüksək gərginlikli vakuum açarı isteğe bağlı peşəkar idarəetmə sxemi dizaynını qəbul edir. bağlama bobini, açılış bobini, köməkçi açarlar, bloklama bobini, motor enerjisinin saxlanması sistemi və həddindən artıq cərəyan açma bobini.
| Komponent | Funksiya |
| HQ Bağlama Bobini | Açarın bağlanmasına nəzarət edir |
| TQ Açılış Bobini | Açar açma əməliyyatına nəzarət edir |
| M Motor | Enerji saxlama funksiyasını təmin edir |
| S1 köməkçi açarı | Enerji saxlama vəziyyətini göstərir |
| S8 köməkçi açarı | Test mövqeyini göstərir |
| S9 köməkçi açarı | İş mövqeyini göstərir |
| Y1 Bloklama Bobini | Əməliyyat kilidinin qorunmasını təmin edir |
| Y7-Y9 Həddindən artıq cərəyan bobini | Həddindən artıq cərəyandan qorunma təmin edir |
Bu konfiqurasiya mühəndislərə müxtəlif layihə tələblərinə uyğun olaraq idarəetmə sistemini fərdiləşdirməyə imkan verir.
Elektrik əməliyyatı zamanı təkrar bağlanma siqnalları anormal keçid hərəkətlərinə səbəb ola bilər.
İsteğe bağlı sıçrayış əleyhinə rele bağlanma dövrəsini ayıraraq təkrar bağlanma əməliyyatlarının qarşısını alır. bağlanma siqnalı çox uzun müddət aktiv qalır.
Bu funksiya iş sabitliyini yaxşılaşdırır və mexaniki işləmə mexanizmini lazımsız təkrarlardan qoruyur tədbirlər.
Bloklama funksiyası nəzarət şərtləri təmin edilmədikdə düzgün işləməyin qarşısını alır.
İkinci dərəcəli idarəetmə enerji təchizatı işə salınmadıqda və ya tələb olunan gərginlik diapazonuna cavab vermədikdə, bloklama mexanizm təhlükəli bağlanma əməliyyatlarının qarşısını alır.
Bu dizayn mürəkkəb yüksək gərginlikli mühitlərdə əməliyyat təhlükəsizliyini artırır.
İsteğe bağlı həddindən artıq cərəyan söndürmə funksiyası nasazlığın ağıllı qorunmasını təmin edir.
Sistem cərəyan transformatorunun ikincil tərəfdən üç fazalı cərəyan siqnallarını alır və onları müqayisə edir əvvəlcədən təyin edilmiş dəyərlər. Cərəyan parametr dəyərini aşdıqda, qoruyucu bölməni açmaq üçün açma siqnalı göndərir qırıcı və nasazlığın qorunması prosesini tamamlayın.
| Qoruma funksiyası | Təsvir |
| Cari aşkarlama | A, B, C faza cərəyan siqnallarına nəzarət edir |
| Siqnal müqayisəsi | Cari dəyərləri əvvəlcədən təyin edilmiş parametrlərlə müqayisə edir |
| Səfər Çıxışı | Açar açma əməliyyatını aktivləşdirir |
| Qoruma Nəticəsi | Arızalı cərəyanı təhlükəsiz şəkildə ayırır |
Fərqli layihələr müxtəlif idarəetmə dövrələrinin təşkilini tələb edə bilər.
Məhsul müştəri tələblərinə əsaslanan isteğe bağlı naqil konfiqurasiyalarını, o cümlədən birləşmələri dəstəkləyir anti-sıçrayış funksiyası, bloklama funksiyası və işləmə gücü seçimləri.
| Konfiqurasiya | Anti-Bounce | Bloklama funksiyası |
| Standart Nəzarət | Könüllü | Könüllü |
| Qoruma Konfiqurasiyası | Mövcuddur | Mövcuddur |
| Xüsusi naqillər | Layihə tələbinə uyğun olaraq | Layihə tələbinə uyğun olaraq |
Çevik naqil dizaynı müxtəlif mühafizə və avtomatlaşdırma sistemləri ilə daha yaxşı inteqrasiyaya imkan verir.
DC güc əməliyyatından istifadə edərkən, kəsik qutu terminallarının polaritesi ardıcıl qalmalıdır.
Mühərrikin naqillərinin polaritesi enerjinin düzgün saxlanmasını təmin etmək üçün göstərilən dövrə diaqramına uyğun olmalıdır.
Naqil diaqramı enerji saxlama olmadan və açıq vəziyyətdə sınaq vəziyyətində olan açarı göstərir.
Düzgün naqillər idarəetmə sisteminin etibarlı işləməsi üçün vacibdir.
Usune 36 kV yüksək gərginlikli vakuum açarı tələb olunan yüksək gərginlikli paylayıcı sistemlər üçün hazırlanmışdır. etibarlı keçid performansı və uzunmüddətli əməliyyat sabitliyi.
Onun optimallaşdırılmış mexaniki strukturu, etibarlı vakuum kəsilməsi texnologiyası və çevik idarəetmə konfiqurasiyası təhlükəsizlik və etibarlılığın əsas mülahizələr olduğu enerji paylama layihələri üçün uyğundur.
Mühəndislik şirkətləri və keçid qurğusu istehsalçıları üçün mövcud sistemlərlə uyğunluq mühüm seçimdir amil.
Standartlaşdırılmış struktur, çoxlu şkaf eni variantları və konfiqurasiya edilə bilən idarəetmə sxemləri inteqrasiyanı asanlaşdırır müxtəlif yüksək gərginlikli keçid qurğuları həllərinə.
Yüksək gərginlikli elektrik açarlarını seçərkən müştərilər tez-tez əməliyyat tələbləri və mühafizəni balanslaşdırmalıdırlar funksiyaları.
| Müqayisə maddəsi | Standart Konfiqurasiya | Qoruma Konfiqurasiyası |
| Əsas keçid funksiyası | Mövcuddur | Mövcuddur |
| Anti-sıçrayış funksiyası | Könüllü | Lazım olduqda daxil edilir |
| Bloklama Mühafizəsi | Könüllü | Mövcuddur |
| Həddindən artıq cərəyandan qorunma | Xarici tələb | İnteqrasiya edilmiş seçim |
| Sistem Təhlükəsizlik Səviyyəsi | Standart əməliyyat | Təkmilləşdirilmiş qorunma |
Fərqli enerji sistemləri fərqli cari imkanlar tələb edir.
| Nominal Cari Aralığı | Tövsiyə olunan tətbiq |
| 630A-1600A | Orta yük paylama sistemləri |
| 1600A-5000A | Daha yüksək tutumlu enerji sistemləri |
Düzgün cari reytinqin seçilməsi sistemin səmərəliliyini artırmağa və avadanlığın həddindən artıq yüklənməsinin qarşısını almağa kömək edir.
| Parametr | Spesifikasiya |
| Məhsul növü | 36 kV yüksək gərginlikli vakuum açarı |
| Serial | VS1 |
| Quraşdırma növü | Sabit tip |
| Nominal cərəyan | 630A-5000A |
| Şkafın eni | 800mm / 1000mm |
| Kesinti Texnologiyası | Vakuum qövsünün kəsilməsi |
| Nəzarət Seçimləri | Anti-Sıçrama / Bloklama / Həddindən artıq cərəyandan qorunma |
| Standartlar | IEC və GB |
| Sertifikatlaşdırma | CE |
Düzgün konfiqurasiyanı təmin etmək üçün müştərilər sifariş verməzdən əvvəl tam texniki tələbləri təmin etməlidirlər.
| Məlumat | Məqsəd |
| Nominal gərginlik | Sistem gərginlik səviyyəsini təsdiqləyin |
| Nominal cərəyan | Uyğun tutumu seçin |
| Şkaf ölçüləri | Quraşdırma uyğunluğunu təmin edin |
| Nəzarət gərginliyi | Uyğun əməliyyat sistemi |
| Naqil tələbləri | Əlavə funksiyaları təsdiqləyin |
| Qoruma tələbləri | Əlavə modulları seçin |
Dəqiq texniki məlumat mühəndislik təsdiqləmə müddətini qısaltmağa kömək edir və layihənin səmərəliliyini artırır.
Usune məhsulun inkişafı, istehsalı və sınaqları zamanı ciddi keyfiyyət idarəetməsini tətbiq edir.
| Sertifikatlaşdırma | Standart |
| Keyfiyyət İdarəetmə | ISO 9001 |
| Ətraf Mühitin İdarə Edilməsi | ISO 14001 |
| Əməyin Təhlükəsizliyi İdarəetməsi | ISO 45001 |
| Elektrik standartı | IEC və GB |
| Məhsulun Sertifikatlaşdırılması | CE |
Bu sertifikatlar Usune-nin etibarlı yüksək gərginlikli elektrik avadanlığı təmin etmək öhdəliyini nümayiş etdirir. qlobal müştərilər.
Müştərilər nominal gərginlik, nominal cərəyan, kabinet uyğunluğu, nəzarət tələbləri və mühafizəni nəzərə almalıdırlar funksiyaları.
Bəli. Sıçramaya qarşı nəzarət, blokdan qorunma və həddindən artıq cərəyan açma kimi funksiyalar konfiqurasiya edilə bilər layihə tələblərinə uyğun olaraq.
Düzgün mexaniki uyğunlaşdırma quraşdırma dəyişikliklərini azaldır və sistem inteqrasiyasının səmərəliliyini artırır.
Məhsul sıçrayış əleyhinə nəzarət, blokdan qorunma və ağıllı həddindən artıq cərəyan açma funksiyalarını dəstəkləyə bilər.
