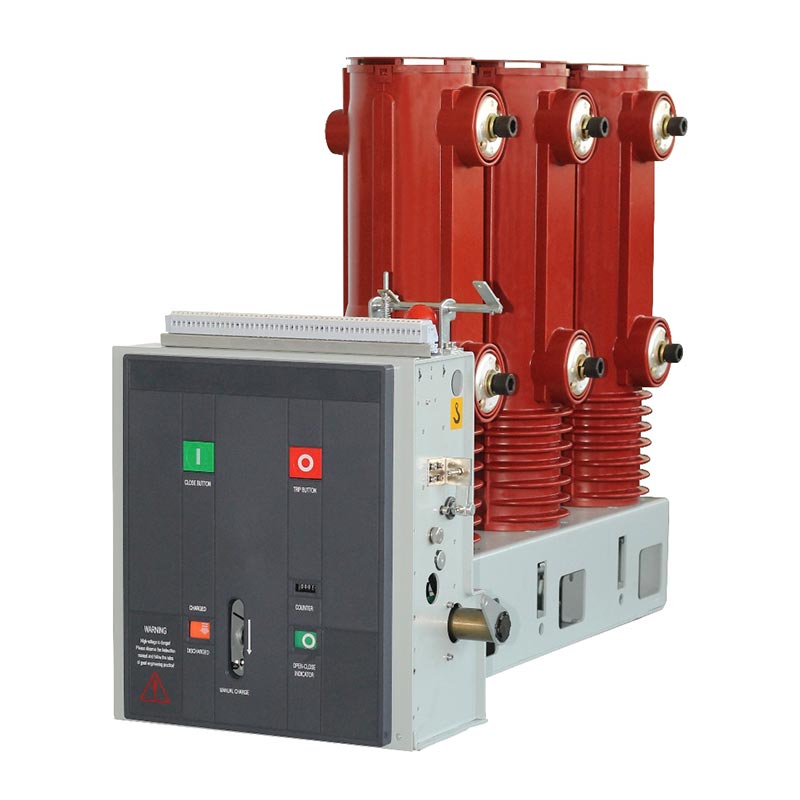

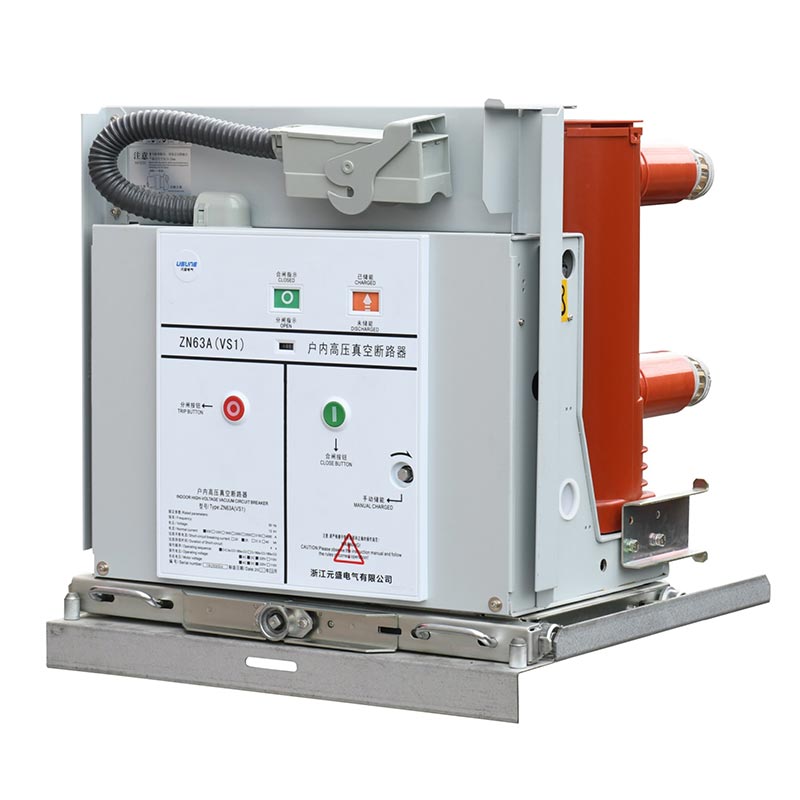

33kv Daxili Vcb Vakuum Açar

Usune 33kv qapalı Vcb vakuum açarı qabaqcıl keçid qurğuları əsasında hazırlanmış yeni nəsil məhsuldur. R&D konsepsiyaları və qlobal enerji paylama bazarının aktual ehtiyacları. Üç fazalı AC üçün uyğundur Nominal gərginliyi 40,5kV (33kV iş səviyyəsi) olan 50Hz qapalı enerji paylama sistemləri normal yük keçidi, nasazlıq cərəyanının kəsilməsi, sistemin həddindən artıq yüklənməsindən qorunma və avadanlıq kimi funksiyalar təhlükəsizlik izolyasiyası.

Məhsul mürəkkəb və lazımsız strukturlardan imtina edir, inteqrasiya olunmuş çərçivə və optimallaşdırılmış modul tərtibatı qəbul edir. yüksək gərginlikli keçid qurğusunda sabit yan montaj üçün. Bu kabinet məkanında əhəmiyyətli üstünlüklər təqdim edir uyğunlaşma, ümumi struktur sabitliyi və sonrakı istismar və texniki xidmət. Adi daxili ilə müqayisədə vakuum açarları, tez-tez işləmə şərtlərinə daha uyğundur, daha uzun mexaniki xidmət müddəti var və kritik davamlı və etibarlı əməliyyat tələblərinə tam cavab verən daha sabit əməliyyat ardıcıllığı enerji təchizatı əlaqələri.

Əsas Məhsul Üstünlükləri

1. Peşəkar R&D + Ssenari Əsaslı Dizayn

33kV/40.5kV daxili keçid qurğularında praktik tətbiqlərin ağrılı nöqtələrini həll etmək üçün xüsusi olaraq hazırlanmışdır. peşəkar keçid dizayn məntiqini qəbul edir. Onun mexaniki çıxış xüsusiyyətləri ilə mükəmməl uyğunlaşır vakuum kəsicinin əməliyyat tələbləri. Bütün struktur və performans konfiqurasiyaları üçün nəzərdə tutulmuşdur qapalı sabit qurğular, tez-tez əməliyyatlar, yarımstansiyalar və sənaye enerjisinin paylanması ssenariləri. The texnologiya mühəndislik tətbiqləri üçün yetkin və yüksək praktikdir.

2. Real Dünya Testi + Stabil Tətbiq Əlaqəsi

33kV qapalı Vcb vakuum açarı yetkin modul yay işləmə mexanizmindən istifadə edir. Onun ötürülməsi struktur sadə və etibarlıdır, heç bir mürəkkəb və ya asanlıqla zədələnmiş ötürücü keçidlər yoxdur. Çoxsaylı şəkildə təsdiqlənmişdir sənaye enerji paylanması, yarımstansiyaların təkmilləşdirilməsi və mədən enerji təchizatı layihələri, bu, əla nümayiş etdirir bağlama və açma dəqiqliyində performans, mexaniki istifadə müddəti və anti-müdaxilə imkanları.

3. Standart Performans + Tam Dəstəkləyici Parametrlər

Əməliyyat bobini, enerji saxlama mühərriki və işləmə məntiqi hamısı nominal parametrlərə uyğun olaraq hazırlanmışdır. The gərginlik uyğunlaşma diapazonu aydındır və köməkçi keçid bağlantısı məntiqi etibarlıdır. Məhsulun bağlanması, açılış və enerji saxlama əməliyyatları tam ölçüləri, interfeysləri və naqilləri ilə standartlaşdırılıb konfiqurasiyalar. O, güclü uyğunluq və təklif edən standart 33kV qapalı keçid qurğuları ilə birbaşa uyğunlaşdırıla bilər yüksək əvəzetmə qabiliyyəti.

4. Təhlükəsiz, Stabil və İstifadəçi Dostu Dizayn

İkili elektrik/əllə enerji saxlama rejimləri ilə təchiz olunmuş, status göstəricisi və köməkçi açar sinxronlaşdırılır. Hidravlik tampon udma dizaynı sönmənin sonrakı mərhələlərində istifadə olunur, təsir aşınmasını effektiv şəkildə azaldır və əməliyyat təhlükəsizliyinin təkmilləşdirilməsi. O, enerjinin saxlanması və açılış/bağlama statusu ilə bağlı aydın rəy təmin edir səhv işləmə riski və yerində istismar və texniki xidmətin təhlükəsizliyini hərtərəfli təmin etmək.

Əməliyyat strukturu və mexaniki sistem

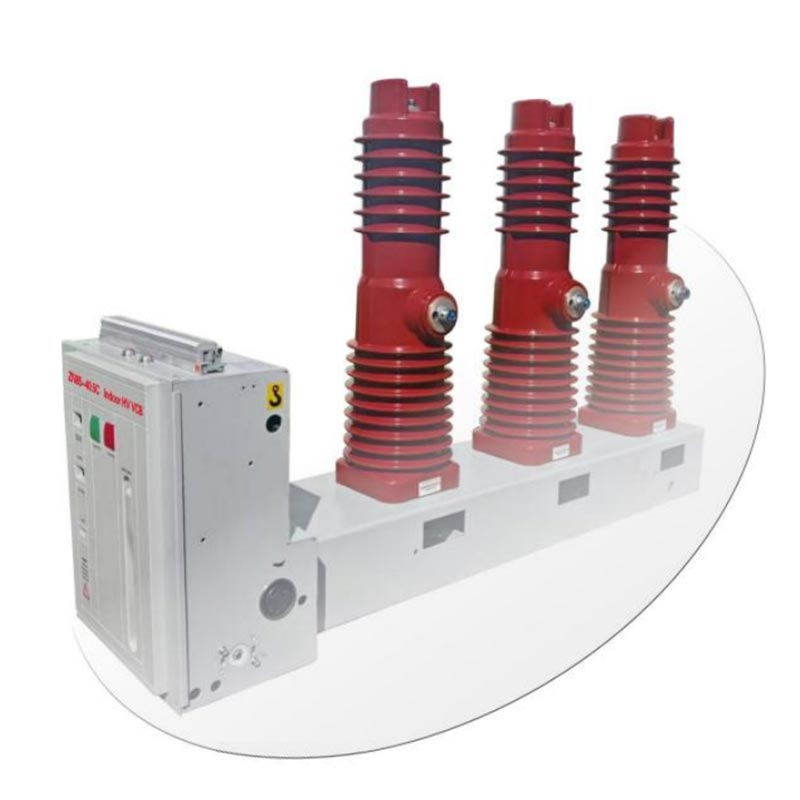

Usune ZN85C-40.5 33kV Daxili Vcb Vakuum Açarının nüvəsi işləyən xüsusi modul yaydan istifadə edir. bütövlükdə avadanlığın çərçivəsi daxilində quraşdırılmış və onun əvəzedilməz əsas komponenti olan mexanizm elektrik açarının ümumi quruluşu. Bu mexanizm xüsusi olaraq 40,5 kV daxili sabit yan montaj üçün nəzərdə tutulmuşdur yüksək sadələşdirilmiş ötürmə strukturu və daha rasional qüvvə paylanması ilə modellər.

Onun ən əhəmiyyətli struktur xüsusiyyəti, elektrik açarının şaquli quruluşuna mükəmməl uyğunlaşmasıdır, əsas dövrə və dirək sistemi ilə yüksək inteqrasiya olunmuş montaja imkan verir. Mexanizmin çıxış qüvvəsi əyrisi vakuum kəsicisinin əməliyyat tələblərinə mükəmməl uyğun gəlir, uyğunsuz işləmə kimi problemlərin qarşısını alır sürətlər, qeyri-sabit kontakt təzyiqi və adi mexanizmlərin yaratdığı qısa mexaniki xidmət müddəti. elədir 40.5kV qapalı vakuum dövrəsinin mexaniki xüsusiyyətləri və iş şəraiti üçün xüsusilə uyğundur qırıcılar.

İş prinsipi və əməliyyat axını

1. Enerji Saxlama Əməliyyatı

Elektrik açarının bağlanma gücü tamamilə bağlanan yayın enerji anbarı ilə təmin edilir və hər ikisini dəstəkləyir elektrik mühərrikinin sürücüsü və əl tutacağı ilə işləmə rejimləri. Elektrik kəsilməsi və ya texniki xidmət zamanı belə normal işləməsini təmin edir enerji saxlama və ehtiyat bağlama.

Elektrik enerjisi saxlama rejimində mexanizmin yan lövhəsinə bərkidilmiş enerji saxlama mühərriki dişli çarxı hərəkətə gətirir ötürmə sistemi. Əllə enerji saxlama rejimində operator fırlanan xüsusi enerji saxlama sapını çəkir dişli şaft və dişli qurğusu. Həddindən artıq debriyaj vasitəsilə enerji saxlama şaftı sinxron şəkildə fırlanır, enerjinin saxlanmasını başa çatdırmaq üçün bağlanan yayın uzanması.

Tam enerji anbarına çatdıqdan sonra, enerji saxlama pəncəsi cam çarxını və həddindən artıq debriyajı etibarlı şəkildə kilidləyir. avtomatik söndürülür. Eyni zamanda, birləşdirici lövhə enerji saxlama göstəricisini çevirmək üçün idarə edir, "Yanılan enerji" indikatoru göstərilir və köməkçi keçid mühərrikin gücünü kəsmək üçün işə düşür. Bunda nöqtədə, elektrik açarı aydın və etibarlı statusla bağlanmağa hazır vəziyyətə keçir.

2. Bağlama əməliyyatı

Bağlama, bağlama düyməsini əl ilə basmaqla və ya bağlanan elektromaqniti uzaqdan idarə etməklə əldə edilə bilər. Tətikləndikdən sonra enerji saxlama mexanizmi pəncə kilidini və əvvəlcədən saxlanmış bağlama yayını sürətlə buraxır. daralır, bu da camın, enerji saxlama şaftının və həddindən artıq debriyajın sinxron hərəkət etməsinə səbəb olur.

Cam, izolyasiya edilmiş çəkmə çubuğunu itələyərək və kontaktı bağlanmaya doğru hərəkət etdirərək, əlaqə mexanizmini daha da idarə edir mövqeyi, kontakt diskinin yayın sıxılması və nominal üçün tələb olunan sabit kontakt təzyiqinin yaradılması cari keçiricilik. Bağlandıqdan sonra bağlama pəncəsi qapalı vəziyyəti saxlayaraq mexanizm çarxını kilidləyir; the enerji saxlama göstəricisi və köməkçi açar avtomatik olaraq sıfırlanır, motor dövrəsini birləşdirir. Xarici ilə enerji təchizatı, o, dərhal yenidən enerji saxlama vəziyyətinə keçir, bağlanma/açma göstəricisi "qapalı" vəziyyət və əsas və köməkçi açarlar sinxron keçidi tamamlayır.

3. Açıqlama əməliyyatı

Səyahət üç yolla işə salına bilər: səfər düyməsi ilə əl ilə, xarici elektrik açarı vasitəsi ilə və ya həddindən artıq cərəyan açma qurğusu. Tətikləndikdən sonra bağlama qapaqları kilidi açır və kilidləmə vəziyyətini açarlar arasında buraxır mexanizm və rulonlar.

Kontakt yayın və açma yayının birləşmiş təsiri altında, içərisində hərəkət edən və stasionar kontaktlar sabit dirəyin vakuum kəsici kamerasını tez və etibarlı şəkildə ayıraraq, nasazlıq cərəyanına və ya yükə nail olur cari fasilə. Təhlükəsizliyin sonrakı mərhələlərində quraşdırılmış hidravlik tampon qalıqları udur. zərbə enerjisi, son açma mövqeyini məhdudlaşdırmaq, mexaniki təsir səs-küyünü və aşınmanı azaltmaq və uzatmaq avadanlığın ümumi mexaniki ömrü.

Əsas Elektrik və Mexaniki Parametrlər

Quraşdırma üsulu və ölçüləri

Usune ZN85C-40.5 standart qapalı məkanlar üçün xüsusi olaraq hazırlanmış yan tərəfə quraşdırılmış sabit quraşdırma strukturunu qəbul edir. yüksək gərginlikli keçid qurğusu. O, yüksək kabinet uyğunluğu, rahat montaj, istismara vermə və sonrakı xüsusiyyətlərə malikdir texniki xidmət göstərir və üç əsas naqil quraşdırma metodunu dəstəkləyir:

- Sağ tərəfdən çıxan kabel növü
- Üstdən gələn kabel növü
- Gömülü quraşdırma növü

Ümumi ölçülər ümumi vahidə uyğun gələn spesifikasiyalara ciddi şəkildə uyğundur (ətraflı məlumat üçün Şəkil 1-ə baxın). montaj deşikləri arasındakı məsafə, ümumi uzunluq, en, hündürlük və şin qoşulma ölçüləri), standartlaşdırılmağa imkan verir dəyişdirilməsi və vahid kabinet uyğunlaşdırılması, müştəri dizayn, modifikasiya və quraşdırma xərclərinin azaldılması.

Tez-tez verilən suallar

S1: Bu məhsul həm 33kV, həm də 40.5kV enerji sistemləri üçün uyğundurmu?

A: Bəli. Məhsulun nominal dizayn gərginliyi 40,5 kV-dir və adi daxili iş tələblərinə tam cavab verir. 33 kV elektrik enerjisi sistemləri. Kifayət qədər izolyasiya və qırılma qabiliyyətinə malikdir və təhlükəsiz və sabit ola bilər sənaye və dağ-mədən müəssisələrində, elektrik stansiyalarında, kiçik və orta ölçülü yarımstansiyalar.

2-ci sual: Sahədə enerji təchizatı kəsilərsə və enerjinin saxlanması elektriklə tamamlana bilmirsə?

A: Bu 33kV qapalı Vcb vakuum açarı xüsusi əl ilə enerji saxlama tutacağı ilə təchiz edilmişdir. Zaman xarici enerji təchizatı kəsildikdə və ya motor uğursuz olarsa, operator bağlanma və enerjini əl ilə tamamlaya bilər enerji saxlama sapı vasitəsilə saxlama əməliyyatı, normal bağlanma əməliyyatına nail olmaq və əhəmiyyətli dərəcədə yaxşılaşdırmaq elektrik kəsilməsi və texniki xidmət şəraitində avadanlığın fövqəladə istismar qabiliyyəti.

3-cü sual: Adi əl arabası tipli vakuumla müqayisədə bu sabit yan tərəfə quraşdırılmış növün əsas üstünlükləri hansılardır elektrik açarları?

A: Yan tərəfə quraşdırılmış bu sabit model daha güclü struktur sərtliyinə və daha az radial quraşdırma sahəsinə malikdir, bu da onu edir. kompakt keçid qurğuları ilə uyğunlaşdırmaq daha asandır. O, həmçinin tez-tez işləmə və vibrasiya altında daha yüksək sabitlik təklif edir şərtlər. Quraşdırma, bərkitmə və sonrakı təmir daha sadədir, bu da onu sənaye üçün daha uyğun edir istifadəçilər, təkmilləşdirmə layihələri və sabit və yüksək tələblərə malik tam olmayan çekmece tipli dəyişdirmə ssenariləri etibarlı əməliyyat.
