Xarici cərəyan transformatoru

LB6-110kV tutumlu açıq cərəyan transformatoru Zhejiang Yousen şirkətinin yüksək gərginlikli əsas dəstəkləyici avadanlığıdır. Elektrik. Mürəkkəb açıq iş şəraiti üçün xüsusi olaraq hazırlanmış, tam möhürlənmiş yağlı kağıza malikdir izolyasiya yağlı struktur, nominal iş gərginliyi 110kV, maksimum iş gərginliyi 126kV və 50Hz/60Hz AC elektrik şəbəkələri ilə uyğun gəlir, neytral nöqtəli qeyri-effektiv şəkildə əsaslandırılmış əməliyyat tələblərinə cavab verir sistemləri.

Bu məhsul 0,2 sinif və 0,5 sinif ölçmə sarğıları ilə təchiz edilmiş ölçmə və qoruma funksiyalarını birləşdirir. və 5P/10P qoruyucu sarğılar. Serial və paralel keçid keçidi üçün ikili transformasiya nisbətlərini dəstəkləyir, 2×50A–2×1000A ilkin cərəyan əhatəsi və 1A/5A ikincil çıxışı ilə. Dəqiq istehsaldan istifadə Prosesləri nüfuzlu fabrikdə aparan məhsul mükəmməl ətraf mühitə uyğunlaşma qabiliyyətinə malikdir: standart model belədir 1000 m-dən aşağı hündürlüklər üçün uyğundur, GYW yüksək hündürlük modeli isə 4000 m yüksəklikdə sabit işləyə bilər. Genişdir şəhər və kənd yarımstansiyalarında, sənaye və mədən enerjisi təchizatında və yeni enerji enerjisi istehsalı ssenarilərində istifadə olunur.

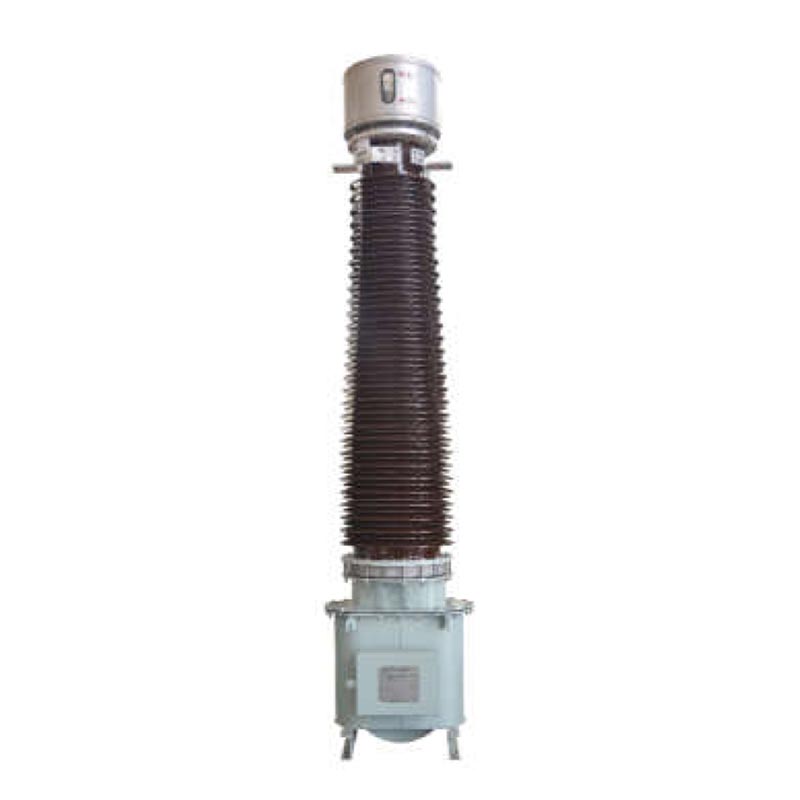

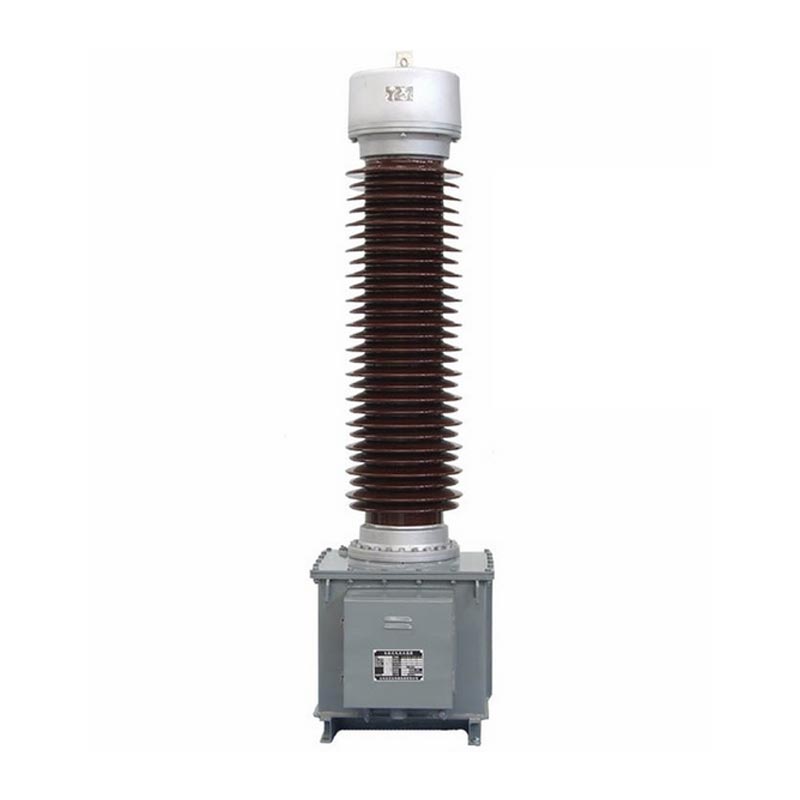

LB6-110kV Kapasitiv cərəyan transformatoru

Modelin izahı və istifadə şərtləri

1. Model Parametrinin İzahı

Xarici cərəyan transformatorunun tam model nömrəsi üç nüvəyə bölünmüş LB6-110kV P/P/P/0.5ab/c-dir. təriflər:
- Əsas Model: L cərəyan transformatorunu, B qoruma səviyyəsini, 6 dizayn seriya nömrəsini göstərir, 110 nominal gərginlik səviyyəsini, W2 isə ikinci dərəcəli çirklənmə əleyhinə konfiqurasiyanı göstərir.
- Dəqiq Kombinasiya: Daxili dörd dəst ikincil sarğı, o cümlədən bir 0,5 sinif ölçmə sarğı və müxtəlif ölçmələrə uyğunlaşmaq üçün müxtəlif dəqiq birləşmələri dəstəkləyən üç P-sinif qoruyucu sarğı mühafizə dəqiqliyi tələbləri.
- Cari nisbət: 2*a/c olaraq qeyd olunub, ikili əmsal keçidini dəstəkləyir. Üst yağ qoruyucusu olduqda nisbət a/c-dir xarici konnektor sıra ilə, paralel qoşulduqda isə 2*a/c qoşulur. On-site məftil asan imkan verir keçid.

2. Standart Əməliyyat Şərtləri

- Ətraf mühitin temperaturu: Maksimum +40℃, Minimum -25℃, Gündəlik Orta Maksimum +30℃; Ultra aşağı temperatur şəraiti ola bilər uyğunlaşdırılmalı və danışıqlar aparılmalıdır.
- Quraşdırma Hündürlüyü: Standart tip ≤1000m; LB6-110 GYW Yüksək Hündürlük növü ≤4000m.

Məhsulun struktur xüsusiyyətləri

1.Winding və izolyasiya strukturu

Birincil sarım U formalı bir quruluşu qəbul edir. 2×400A və daha aşağı ölçülərdə kağız izolyasiyalı yastı mis istifadə olunur tel, 2×500A–2×1000A spesifikasiyalarında isə ikiqat loblu yarımdairəvi alüminium borular istifadə olunur. Əsas istifadə edir a kapasitiv yağ-kağız izolyasiya prosesi, yüksək gərginlikli kabel kağızı ilə əsas izolyasiyanı saran. Çox qat kondansatör qoruyucusu vahid elektrik sahəsi yaradır, daxili təbəqə yüksək gərginliyə bağlıdır və xarici təbəqə əsaslı, izolyasiya təhlükəsizliyini əhəmiyyətli dərəcədə yaxşılaşdırır. Birincil sarım iki hissəyə bölünür nisbətin asanlıqla dəyişdirilməsi üçün üst yağ çəninə qoşulan dörd terminal.

2.Möhürlənmiş Qoruma Dizaynı

İzolyasiya yağının həcmindəki dəyişiklikləri avtomatik kompensasiya etmək üçün yuxarıda metal genişləndirici quraşdırılmışdır temperaturun dəyişməsi, havanın təcrid edilməsi və nəm səbəbindən yağın yaşlanmasının qarşısının alınması, beləliklə, avadanlığın ömrünü uzadır. Genişləndiricidə yağ səviyyəsinin real vaxt rejimində monitorinqi üçün daxili yağ səviyyəsinin müşahidə pəncərəsi var. Hamısı ikinci dərəcəli terminalların və əsas qoruyucu terminalların mərkəzləşdirilmiş şəkildə yağ çəninin qovşaq qutusuna bağlanmasını təmin edir standartlaşdırılmış naqillər və güclü anti-müdaxilə imkanları.

3.Təhlükəsiz Quraşdırma Strukturu

Yağ çəni yüksək keyfiyyətli polad plitələrdən qaynaqlanır, sabitlik üçün altında əvvəlcədən qazılmış qaldırıcı deliklər var. ümumi qaldırma. Bağlantı qutusu və yağ çəni etibarlılığı təmin etmək üçün xüsusi torpaqlama boltlar ilə təchiz edilmişdir ikincil sarımın və bütün qurğunun torpaqlanması. Məhsul azaldılmış polarite dizaynına malikdir; əsas olduqda cərəyan P1 daxil olur və P2 çıxır, ikincil cərəyan S1/S2/S3 vasitəsilə çıxarılır, sənaye standartı naqillərə uyğundur məntiq və yerində istismara verilməsini asanlaşdırmaq.

Əsas Texniki Parametrlər

1. Əsas elektrik parametrləri

- Nominal İş Gərginliyi: 110kV; Maksimum İş Gərginliyi: 126kV
- Nominal Tezlik: 50/60Hz; Polarite: Subtractive Polarite
- Nominal İlkin Cərəyan: 2×50A～2×1000A (Birdən çox spesifikasiya mövcuddur)
- İkinci dərəcəli cərəyan: 1A, 5A
- İkinci dərəcəli çıxış gücü: 15VA～50VA (transformator nisbətinə uyğun)

2. Dəqiqlik Səhv Standartları

- Ölçmə Sinfi (0,2/0,5): Cari xəta ±0,2%～±1,5%, faza fərqi 10′～90′, yüksək dəqiqlikli enerjiyə cavab verir ölçmə tələbləri.
- Mühafizə sinfi (5P/10P): 5P sinif cərəyan xətası ≤±1%, kompozit xəta ≤5%; 10P sinif kompozit xətası ≤10%, sistemin nasazlığı halında etibarlı mühafizə əməliyyatı.

3. Gərginlik və İzolyasiya Parametrlərinə dözümlülük

- Güc Tezliyinə Dözümlü Gərginlik: 185kV/1dəq birincili və ikincili sxemlər və yerə; üçün 3kV/1 dəq ikincil dövrələrə və yerə; İlkin ekrandan yerə 5kV/1dəq. Xarici izolyasiya quru testi: 230kV; yaş sınaq: 185kV.
- İldırım impulsuna dözümlü gərginlik: Daxili izolyasiya 450kV; GYW2 yüksək hündürlükdə çirklənmə əleyhinə tipə qədər 560kV.
- Sürünmə məsafəsi: Standart tip ≥16mm/kV; ≥31mm/kV-ə qədər çirklənmə əleyhinə tip, sərt mühitlər üçün uyğundur sahilyanı ərazilər, sənaye çirklənməsi və yüksək hündürlüklər kimi.

4. Qısa Qapanma Sabitlik Parametrləri

Avadanlıq əla istilik və dinamik sabitlik performansını nümayiş etdirir. 300-600A spesifikasiyalar üçün qısamüddətli istilik sabitlik cərəyanı 31,5-45 kA-a, dinamik sabitlik cərəyanı isə 80-115 kA-a çata bilər, ani qısaqapanma cərəyanına tab gətirə və avadanlıqların zədələnməsinin qarşısını almağa qadirdir.

Real Dünya Tətbiqi Case

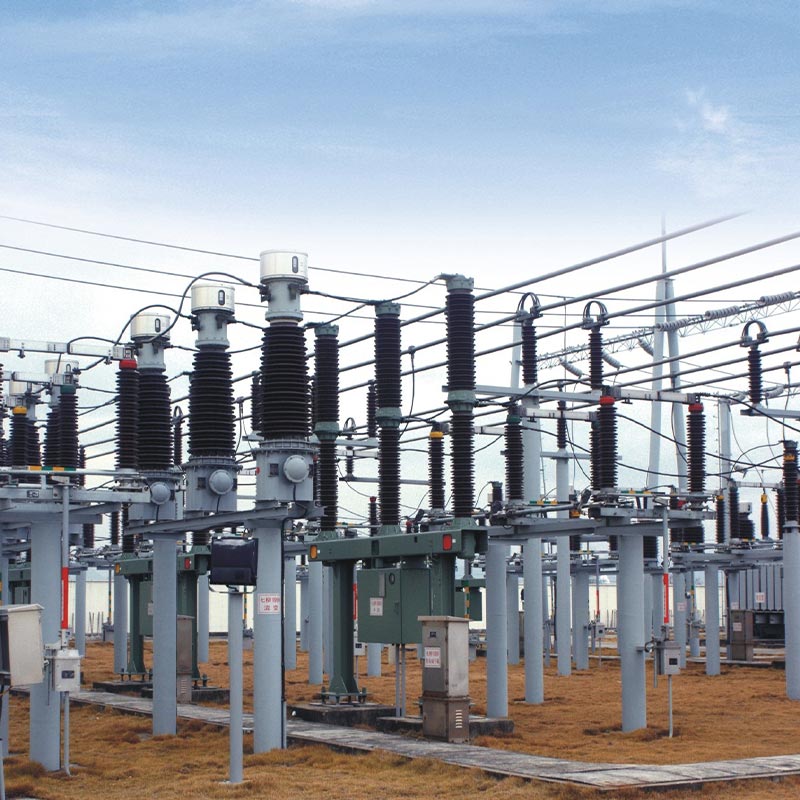

Usune LB6-110kV Xarici Cərəyan Transformatoru 110kV elektrik şəbəkəsi yarımstansiyasının təkmilləşdirilməsi üçün uğurla tətbiq edildi Şərqi Çində köhnəlmiş avadanlıqların dəyişdirilməsi və aşağı dəqiqlik, pis hava kimi problemlərin həlli layihəsi müqavimət və tez-tez təmir.

Layihə şəhərətrafı sənaye parkında, il boyu rütubət və azlıq ilə xarakterizə olunan ərazidə yerləşir sənaye çirklənməsi, bir çox istehsal şirkətlərini enerji ilə təmin edir. Layihə LB6-110kV GYW seçdi çirklənməyə qarşı yüksək hündürlük modeli (2×300/5A, 5P30/5P30/0.5S/0.2S dəqiqlik kombinasiyası). İki ildən çox keçəndən sonra 0,2S/0,5S yüksək dəqiqlikli sarımlar, sabit işləmə ilə sənaye istifadəçiləri üçün dəqiq ölçməni təmin edir. çoxsaylı qoruyucu sarımlar şəbəkə dalğalanmalarına və kiçik qısaqapanma nasazlıqlarına sürətli reaksiya verməyə imkan verir, sıfır saxta səfərlər və sıfır uğursuzluq. Tam möhürlənmiş struktur nəmə və çirkləndiricilərə təsirli şəkildə müqavimət göstərir korroziya, yağ sızması və ya izolyasiyanın köhnəlməsi problemi olmadan, sonrakı təmir iş yükünü daha çox azaldır 60%, sərt iş şəraitində məhsulun dayanıqlığını və etibarlılığını tam yoxlayır.

LB 6 - 110 kV görünüşü və quraşdırma ölçüləri

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

1-ci sual: Yerdə ikili cərəyan nisbətləri arasında necə keçid etmək olar?

Avadanlıqların sökülməsinə ehtiyac yoxdur. Yalnız üst yağdakı xarici bağlayıcıların naqil konfiqurasiyası konservatorun tənzimlənməsinə ehtiyac var. Birincil sarımların seriyalı əlaqəsi əsas nisbətdir a/c; paralel əlaqə ikiqat əsas cərəyan nisbəti 2*a/c ilə nəticələnir. Avadanlıq standart olaraq paralel olaraq göndərilir; sadəcə izləyin avadanlığın izolyasiyasına və ya xidmət müddətinə təsir etmədən sürətli keçid üçün naqil diaqramı.

2-ci sual: Müxtəlif izolyasiya və çirklənmə əleyhinə modellər üçün hansı ssenarilər uyğundur?

Standart tip (≥16mm/kV) 1000m-dən aşağı yaxşı mühitə malik düzənlik əraziləri üçün uyğundur; W çirklənmə əleyhinə növü (≥20mm/kV) şəhər və ümumi sənaye çirklənməsi ssenariləri üçün uyğundur; GYW yüksək hündürlükdə çirklənmə əleyhinə tip (≥25mm/kV) 4000m-dən aşağı hündürlükdə olan ərazilər üçün uyğundur; GYW2 gücləndirilmiş tip (≥31mm/kV) ekstremal üçün nəzərdə tutulmuşdur sahil duzu səpilməsi, ağır sənaye çirklənməsi və ultra yüksək hündürlüklər kimi şərtlər daha güclü təklif edir. izolyasiya anti-aging performans.

3-cü sual: Xarici cərəyan transformatoru üçün əsas texniki baxışlar hansılardır?

Birincisi, yüksək gərginlikli induksiya risklərinin qarşısını almaq üçün ikincil açıq dövrə əməliyyatı qəti şəkildə qadağandır. İkincisi, möhürlənmiş struktur özbaşına sökülməməlidir; normal rejimdə baxımsız işləmək mümkündür şərtlər. Üçüncüsü, dielektrik itkisi və izolyasiya müqaviməti hər il sınaqdan keçirilməlidir və məlumatlar olmalıdır əsasən zavod dəyərlərinə uyğundur. Dördüncüsü, yağ səviyyələri mövsümi olaraq yoxlanılmalı və keyfiyyətə uyğunlaşdırılmalıdır yağ səviyyəsi aşağı olduqda, transformator yağı dərhal əlavə edilməlidir.

Məhsulun üstünlükləri və xülasəsi

Usune LB6 seriyalı 110kV/126kV Xarici Cərəyan Transformatoru, standart dizaynı, sabit performansı və güclü ekoloji uyğunlaşma, həssaslıq kimi ənənəvi avadanlıqların ağrı nöqtələrini həll edir rütubət, yağın asan yaşlanması və zəif çirklənmə əleyhinə imkanlar. Çevik nisbət və dəqiqlik birləşmələri qarşılaya bilər elektrik şəbəkələrinin ölçülməsi, rele mühafizəsi və sənaye enerjisi monitorinqinin diferensiallaşdırılmış ehtiyacları. Yüksək keyfiyyətli kimi Nüfuzlu Çin fabrikində istehsal olunan yüksək gərginlikli avadanlıq yüksək etibarlı, qənaətcil və Qlobal enerji layihələri üçün aşağı texniki xidmət həlləri, onu elektrik şəbəkəsi şirkətləri üçün etibarlı təchizatçı halına gətirir mühəndis podratçılar.
