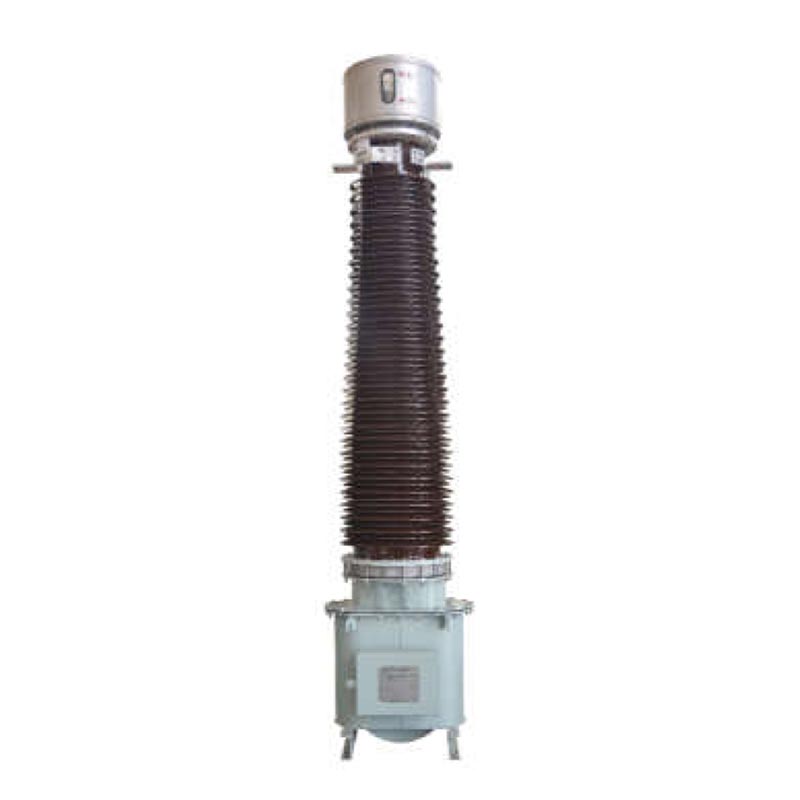

110 kV cərəyan transformatoru

Usune LB6-110 kV cərəyan transformatoru orta və yüksək gərginlikli gücə uyğunlaşdırılmış açıq yüksək dəqiqlikli cərəyan ölçmə cihazıdır. torlar. O, modul quruluşu və çox qruplu ikincil sarma dizaynını qəbul edir. Naqil üsulu ilə tənzimlənə bilər üst yağ qoruyucusunda xarici birləşdirici lövhələr, ikili cərəyan nisbətləri arasında çevik keçidi təmin edir. müxtəlif iş şəraitinin cari aşkarlanması və nasazlığın qorunması ehtiyacları.

Bu məhsul GB/T20840.2-2014 milli standartına və IEC beynəlxalq elektrotexniki standartlarına uyğundur. Bu mükəmməl ölçmə və qoruma təklif edən standart, yüksək hündürlükdə və çirklənməyə davamlı modellər daxildir dəqiqlik. Həm ənənəvi, həm də sərt açıq hava şəraiti üçün uyğundur, bu, əsas dəstəkləyici avadanlıqdır yerli 110 kV elektrik enerjisinin ötürülməsi və paylanması sistemləri.

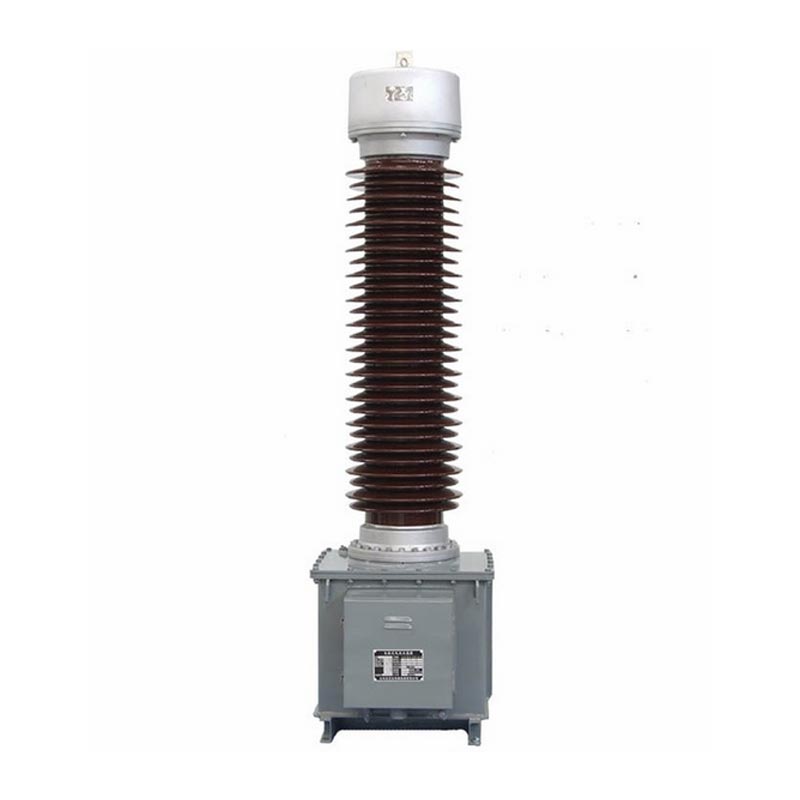

LB6-110kV Kapasitiv cərəyan transformatoru

Modelin izahı və tətbiq olunan əməliyyat şərtləri

1. Model kodunun mənası

Tam məhsul modeli LB6-110kV-dir (dəqiqlik birləşməsi + cari nisbət), aydın və standartlaşdırılmış seqmentlərə malikdir izahatlar:
- Əsas Model: cərəyan transformatoru üçün L, qoruma səviyyəsi üçün B, dizayn seriya nömrəsi üçün 6, nominal gərginlik üçün 110 İkinci dərəcəli çirklənmə əleyhinə dizayn üçün 110kV, W2
- Dəqiqlik Sinfi Kombinasiyası: 0,2/0,5 daxil olmaqla P/P/P/0,5 və P/P/0,2 kimi çoxlu sarma birləşmələrini dəstəkləyir. səviyyə ölçmə sarğıları və 5P/10P səviyyəli qoruma sarğıları, yüksək dəqiqlikli ölçmə və etibarlı nasazlığı balanslaşdırır müdafiə.
- Cari Nisbət Spesifikasiyası: 2*a/c kimi qeyd olunub, ikili cərəyan nisbətinin dəyişdirilməsini dəstəkləyir, seriyalı əlaqə a/c-dir, paralel qoşulma 2*a/c, ilkin cərəyan 2×50A~2×1000A əhatə edir, ikincil cərəyan 1A/5A tam spesifikasiyadır

2. Tətbiq olunan Əməliyyat Şərtləri

- Mühit Temperaturu: Gündəlik maksimum temperatur +30 ℃ olan -25℃ ilə +40℃ arası iş şəraiti üçün uyğundur. Ultra aşağı temperatur tələbləri fərdiləşdirilə və razılaşdırıla bilər.
- Hündürlük: ≤1000m yüksəkliklər üçün uyğun standart model; GYW yüksək hündürlük modeli ≤4000m yüksəkliklər üçün uyğundur.
- Ətraf mühitə uyğunlaşma: müxtəlif ssenarilər üçün uyğun olan 16mm/KV-dən 31mm/KV-ə qədər seçilə bilən sürüşmə məsafəsi adi, sahil korroziyasından qorunma və yüksək hündürlükdə çirklənməyə qarşı tətbiqlər daxil olmaqla.

Əsas Struktur Xüsusiyyətlər

1.Optimallaşdırılmış İzolyasiya Sistemi

Yüksək gərginlikli kabel kağızı ilə ilkin sarğı nüvəsini saran kapasitiv yağlı kağız izolyasiya texnologiyasından istifadə edir. O, çox qatlı kondansatör qoruyucu təbəqəsinə malikdir, daxili təbəqə yüksək gərginliyə və xaricinə bağlıdır. təbəqə torpaqlanmış, nəticədə elektrik sahəsinin vahid paylanması və izolyasiya təhlükəsizliyinin əhəmiyyətli dərəcədə yaxşılaşdırılması marja.

2.Etibarlı Sarma Strukturu

Birincil sarım U şəklində bir quruluşa malikdir. 2×400A və daha aşağı ölçülü modellər kağıza bükülmüş yastı mis məftildən istifadə edir 2×500A~2×1000A modelləri güclü cərəyan keçirmə qabiliyyətini təmin edən ikiqat yarımdairəvi alüminium borulardan istifadə edir. The dolama dörd terminal ilə iki hissəyə bölünür, ikili cərəyan nisbətləri arasında çevik keçid imkanı verir.

3.Tam Möhürlənmiş Qoruma Dizaynı

Genişlənməsini və daralmasını avtomatik kompensasiya etmək üçün yuxarıda bir metal genişləndirici tank quraşdırılmışdır temperaturun dəyişməsi nəticəsində yaranan transformator yağının həcmi, onu daxili və xarici havadan təcrid edərək, qarşısını alır nəm və yağın köhnəlməsi və avadanlığın ömrünün uzadılması.

4. Rahat Quraşdırma və Baxım

Tankın altındakı əvvəlcədən qazılmış qaldırıcı deliklər avadanlıqların qaldırılmasını asanlaşdırır; çoxlu torpaqlama boltlar təmin edir avadanlıqların və ikincil sarımların etibarlı torpaqlanması; qovşaq qutusu xüsusi sıxaclarla təchiz edilmişdir standartlaşdırılmış və təhlükəsiz naqillər.

Əsas Texniki Parametrlər

1.Rated Parametrlər

Nominal iş gərginliyi 110kV, maksimum işləmə gərginliyi 126kV, nominal tezlik 50Hz, polarite çıxma qabiliyyətinə malikdir.

2.İzolyasiyaya davamlı gərginlik səviyyəsi

Daxili izolyasiya ilkin ikincil və torpaq 185kV/1min, ikincil 3kV/1min; xarici izolyasiya quru sınaq gərginliyi 230kV, yaş sınaq gərginliyi 185kV, yüksək hündürlükdə çirklənmə əleyhinə ildırım impulsuna davamlılıq gərginliyi pik 560kV-a çatır.

3.Dəqiqlik Performansı

0,2/0,5 dərəcəli ölçmə xətası, minimum faza fərqi, yüksək dəqiqlikli ölçmə tələblərinə cavab verir; aşağı kompozit 5P/10P qoruma səviyyəsi üçün xəta, şəbəkə xəta cərəyanlarına sürətli cavab verməyə imkan verir.

4.Qısaqapanma Müqaviməti Performansı

Termal stabillik cərəyanı 5.3KA~45KA, dinamik stabillik cərəyanı 13KA~115KA, şəbəkəyə tab gətirə bilir qısaqapanma təsirləri və güclü əməliyyat sabitliyi nümayiş etdirir.

Faktiki Mühəndislik Tətbiqləri:

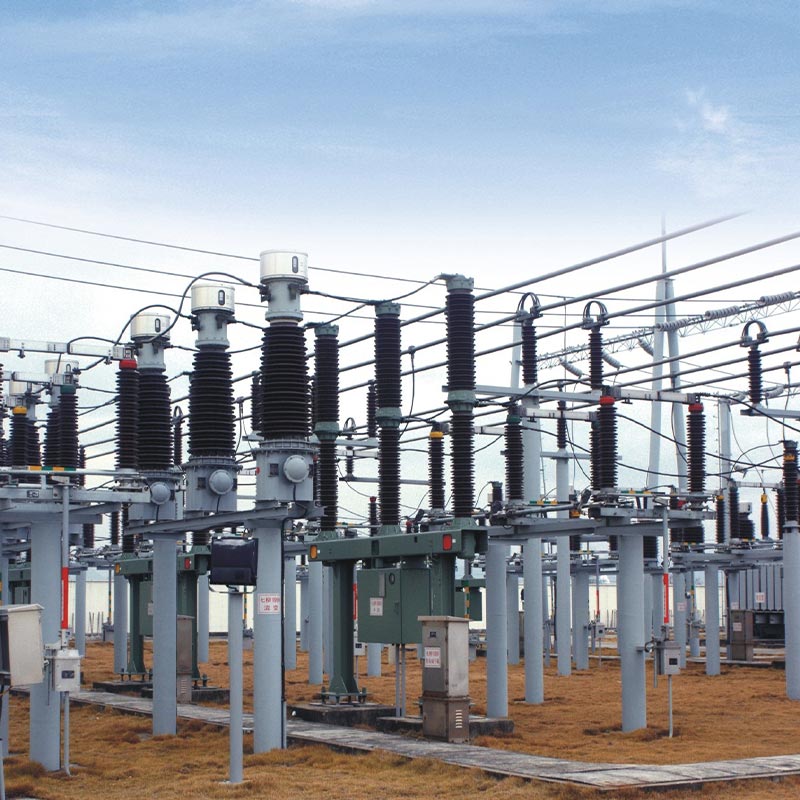

Case: Zhejiang 110kV Şəhər Yarımstansiyasının Təkmilləşdirilməsi Layihəsi

2024-cü ildə Zhejiang Jiaxing şəhərətrafı 110 kV-luq yarımstansiyanın təkmilləşdirilməsi layihəsi 32 Usune-nin toplu alınmasını əhatə edirdi. LB6-110kV-2×300/5 (5P30/5P30/0,5) cərəyan transformatorları. Böyük yükü olan sənaye klasterində yerləşir dalğalanmalar, layihə son dərəcə yüksək ölçmə dəqiqliyi və qoruma həssaslığı tələb edirdi. İstifadəyə verildikdən sonra, avadanlıq real vaxt rejimində yükün monitorinqinə və nasazlığın tez aradan qaldırılmasına imkan verən avtobus cari məlumatlarını dəqiq şəkildə toplaya bilər. İllik əməliyyat məlumatları göstərir ki, ölçmə xətası milli standart limitdən çox aşağıdır və qorunma hərəkətlər dəqiq və etibarlıdır, köhnə avadanlıqların ölçmə qeyri-dəqiqliklərini tamamilə həll edir.

Quraşdırma, İstismar və Baxım Xüsusiyyətləri

1.Quraşdırmadan əvvəl yoxlanış

Quraşdırmadan əvvəl zədələnmiş çini kolları, yağ kimi qüsurları aradan qaldırmaq üçün vizual yoxlama tələb olunur. sızmalar və uyğun olmayan ad lövhəsi parametrləri; genişləndirici yağ səviyyəsinin ətraf mühitin temperaturuna uyğun olduğunu yoxlayın və yağ səviyyəsi aşağı olarsa, müvafiq transformator yağı əlavə edin (elektrik gücü ≥45kV).

2. Quraşdırma Tələbləri

Avadanlıq bütün proses boyu şaquli olaraq daşınmalı və qaldırılmalı, daşıma meyl bucağı ilə ≤15°. Yük qaldırmağa yalnız alt qaldırıcı dəliklərdən icazə verilir; çini kolları və yağ üzərində gərginlik konservator qəti qadağandır. Əsas terminal P1-də maksimum üfüqi dartma qüvvəsi ≤2000N-dir və P2-də ≤3000N; avadanlığın gövdəsi və qoruyucu təbəqə əməliyyat təhlükəsizliyini təmin etmək üçün etibarlı şəkildə əsaslandırılmalıdır.

3. İstismar və Baxım Qaydaları

Əməliyyat zamanı yüksək gərginlik risklərindən və avadanlıqların zədələnməsindən qaçınmaq üçün ikincil sarğı açıq dövrə vurmamalıdır. Tam möhürlənmiş struktur normal iş şəraitində texniki xidmət tələb etmir. Təmizliyini yoxlayın çini kol və yağ səviyyəsi rüblük. Əgər möhür zədələnibsə və ya izolyasiya nəmdirsə, qurğunu geri qaytarın vakuum qurutma və yağın dərhal dəyişdirilməsi üçün zavod.

4. Saxlama Tələbləri

110 kV cərəyan transformatoru quru, yaxşı havalandırılan bir mühitdə, birbaşa günəş işığından və yağışdan qaçınaraq saxlanmalıdır. -in dibi yağ çəni yerdən ən azı 50 mm hündürlükdə olmalıdır və saxlama temperaturu ən azı -30 ℃ olmalıdır. sonra bir illik saxlama müddəti, izolyasiya müqaviməti və dielektrik itki əmsalı vaxtaşırı sınaqdan keçirilməlidir. Əgər uzun müddət saxlandıqdan sonra boya soyulur, yenidən rəngləmə dərhal aparılmalıdır.

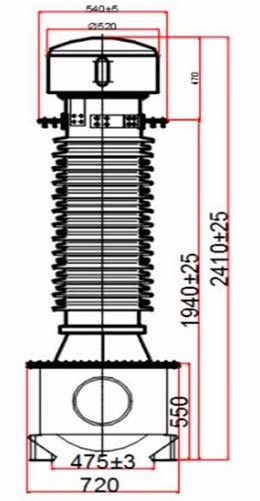

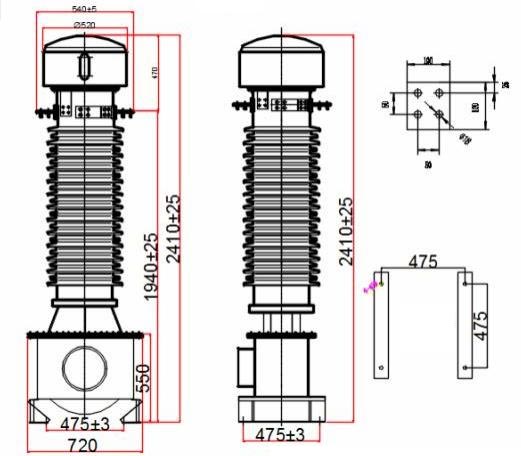

LB 6 - 110 kV görünüşü və quraşdırma ölçüləri

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: LB6-110 kV cərəyan transformatorunda ikili cərəyan nisbətini necə dəyişdirmək olar?

Heç bir avadanlığın dəyişdirilməsi tələb olunmur. Sadəcə yuxarıdakı yağdakı xarici konnektorun naqil üsulunu tənzimləyin konservator: birincil sarımlar ardıcıl olaraq birləşdirildikdə, əsas cərəyan nisbəti a/c-dir; qoşulduqda paralel olaraq, cari nisbətdən ikiqatdır 2*a/c. Əməliyyat sadədir və xüsusi avadanlıq tələb etmir, uyğunlaşa bilir müxtəlif yük şəraitinə, avadanlığın dəyişdirilməsi xərclərini effektiv şəkildə azaldır.

2-ci sual: Standart, çirklənmə əleyhinə və yüksək hündürlükdə olan modellər arasında hansı fərqlər var?

Üç model eyni əsas elektrik performansını bölüşür və xüsusi dizayna uyğunlaşdırılmış struktur optimallaşdırmaları ilə ssenarilər: ① Standart model 1000 m hündürlüyə qədər, sürüşmə ilə şərti mühitlər üçün uyğundur 16 mm/KV məsafə; ② W2 çirklənmə əleyhinə modeli sahilboyu və sənaye cəhətdən çirklənmiş ərazilər üçün uyğundur. 20 mm/KV sürüşmə məsafəsi və korroziyaya və çirklənməyə qarşı müqavimət; ③ GYW yüksək hündürlük modelidir 4000 m-ə qədər yüksək hündürlükdə ərazilər üçün uyğundur, maksimum sürüşmə məsafəsi 31 mm/KV və aşağı havaya tab gətirə bilər təzyiq və güclü ultrabənövşəyi radiasiya mühitləri.

3-cü sual: Avadanlığın uzunmüddətli istismarı üçün əsas təhlükəsizlik tədbirləri hansılardır?

Birincisi, ikincil sarğı yük altında və ya qısa qapanma ilə işlədilməlidir; açıq dövrələr qəti qadağandır yüksək gərginlikli qəzaların və fərdi xəsarətlərin qarşısını almaq üçün. İkincisi, qovşağın etibarlı torpaqlanmasını təmin edin qutusu və yağ çəninin alt torpaqlama boltu və statik elektrikdən qorunmaq üçün torpaqlama naqilinin texniki şərtlərə uyğun olması elektrik yığılması. Üçüncüsü, normal əməliyyat zamanı möhürlənmiş strukturun sökülməsi və özbaşına nümunə götürülməsi qadağandır. Sabit izolyasiya performansını təmin etmək üçün dielektrik itkisini və qismən boşalma məlumatlarını mütəmadi olaraq yoxlayın.

Məhsulun Üstünlükləri və Xidmət Zəmanəti

Çində yüksək gərginlikli elektrik avadanlıqlarının peşəkar istehsalçısı və təchizatçısı kimi Usune Electric-in LB6-110 kV cərəyan transformatoru əhəmiyyətli üstünlüklərə malikdir: standartlaşdırılmış zavod istehsalı, yerli və beynəlxalq standartlara ciddi riayət etməklə sabit dəqiqliyi və güclü ətraf mühitə uyğunlaşma qabiliyyətini təmin edən sənaye standartları; və tam möhürlənmiş, baxımsız dizayn, sonrakı istismar və texniki xidmət xərclərini əhəmiyyətli dərəcədə azaldır. Şirkət təmin edir seçim və fərdiləşdirmə, texniki təlimat, yerində quraşdırma və satış sonrası xidmətlər daxil olmaqla bir pəncərə xidməti texniki qulluq. Parametrlər layihə ehtiyaclarına uyğun olaraq optimallaşdırıla bilər, təhlükəsiz və etibarlı təminat təmin edir 110 kV elektrik şəbəkəsi sisteminin sabit işləməsi.
