Şəhər elektrik şəbəkələrinin davamlı təkmilləşdirilməsi, yeni enerji istehsalı və sənaye enerji təchizatı sistemləri, yığcam, ağıllı və aşağı texniki xidmət tələb edən orta gərginlikli keçid qurğuları enerji paylama mühəndisliyi üçün əvəzsiz əsas avadanlıq halına gəldi. TheHalqa açarı ilə əsas blokXGN15 seriyalı SF6 hava izolyasiyalı üzük əsas bloku ilə təmsil olunan , kiçik yer, sabit performans və güclü genişlənmə qabiliyyətinə görə tədricən ənənəvi həcmli keçid qurğularını əvəz etdi. Bu blog tərəfindən istehsal olunan məhsullar götürülürZhejiang Usune Electric Co., Ltd.əsas olaraq məhsul xüsusiyyətlərini, tam texniki parametrləri, daxili quruluşu, əməliyyat xüsusiyyətlərini, tətbiq ssenarilərini və köməkçi xidmətləri hərtərəfli təqdim edir.

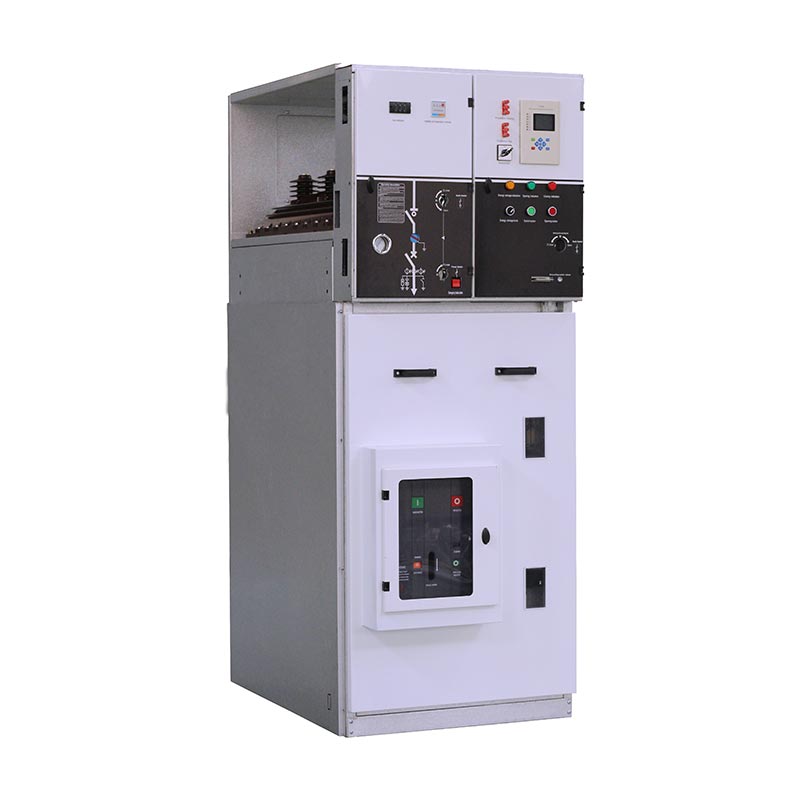

The Halqa açarı ilə əsas blok12kV-dan 36kV-a qədər orta gərginlikli elektrik paylama sistemləri üçün xüsusi olaraq hazırlanmış metal qapalı modul keçid qurğusudur. Qabaqcıl SF6 kükürd heksaflorid yük açarı və hava izolyasiya texnologiyasını qəbul edərək, dövrə kəsmə, qoruma, monitorinq və kilidləmə funksiyalarını bir kabinetə birləşdirir. tərəfindən müstəqil olaraq hazırlanmış və istehsal edilmişdirZhejiang Usune Electric Co., Ltd., XGN15 seriyalı məhsul yığcam quruluşa, çevik əməliyyata və etibarlı mexaniki bloklamaya malikdir.
Adi keçid şkaflarından fərqli olaraq, bu üzük əsas qurğu enerji paylanmasının avtomatlaşdırılması üçün nəzərdə tutulmuşdur. O, yerində tikinti və sonrakı texniki xidmətin çətinliyini xeyli azaldır və müxtəlif dar quraşdırma yerləri üçün uyğundur. Şirkətin tam Ar-Ge, istehsal və sınaq sistemi ilə dəstəklənən hər bir istehsal əlaqəsi beynəlxalq standartlara ciddi şəkildə cavab verir və kompleks enerji paylama mühitlərində məhsulların uzunmüddətli sabit işləməsini təmin edir. Şəhər və kənd elektrik şəbəkələrinin yenilənməsi, sənaye və mülki enerji təchizatı, yeni enerji və digər sahələrdə vətəndə və xaricdə geniş şəkildə təbliğ edilmişdir.
Devre açarı olan Üzük Əsas Qurğuorta gərginlikli keçid cihazları bazarında çoxlu əsas güclü cəhətləri ilə seçilir. Müstəqil R&D texnologiyası və optimallaşdırılmış dizaynla birlikdə onun əsas üstünlükləri aşağıdakı kimi ümumiləşdirilir:
•Diversifikasiya edilmiş Əsas Keçid Konfiqurasiyası: Standart olaraq uzun xidmət müddəti, sabit işləməsi və aşağı texniki xidmət dəyəri olan öz istehsalı olan SF6 yük açarı ilə təchiz edilmişdir. İstifadəçilər həmçinin müxtəlif enerji paylama tələblərinə uyğunlaşaraq, qırılma qabiliyyətini və təhlükəsizliyin qorunması səviyyəsini yaxşılaşdırmaq üçün vakuum açarları quraşdırmağı seçə bilərlər.
•İkili Əməliyyat və Ağıllı Təkmilləşdirmə: Sahədə müxtəlif iş vərdişlərinə cavab vermək üçün həm əllə, həm də elektriklə işləmə rejimlərini dəstəkləyin. O, uzaqdan idarəetmə, uzaqdan siqnalizasiya, uzaqdan ölçmə və uzaqdan tənzimləməni həyata keçirmək üçün FTU və RTU cihazları ilə uyğunlaşdırıla bilər, paylayıcı avtomatlaşdırmanın "dörd uzaqdan" tələblərinə tam cavab verir və şəbəkənin ağıllı idarə edilməsini həyata keçirir.
• Qabaqcıl Monitorinq və Mühafizə Texnologiyası: Avadanlığın iş vəziyyətini real vaxt rejimində izləyə, nasazlıqlara tez reaksiya verə və enerji paylama sistemləri və operatorlarının təhlükəsizliyini effektiv şəkildə qoruya bilən quraşdırılmış yüksək dəqiqlikli sensorlar və qoruyucu relelər.
•Yüngül və Genişlənə bilən Struktur: Daşınma, qaldırma və quraşdırma üçün əlverişli olan optimallaşdırılmış montaj sxemini qəbul edir. Modul dizayn bazarın dəyişən güc tələbi ilə çevik şəkildə mübarizə apararaq sərbəst birləşməni və daha sonra tutumun genişləndirilməsini dəstəkləyir.
•Yüksək Təhlükəsizlik və Yığcam Ölçü: Hava izolyasiya quruluşu + etibarlı mexaniki bloklama qurğusu, yanlış işləmənin qarşısını effektiv şəkildə alır. Şkafın kiçik ölçüsü, məhdud yer olan yarımstansiyalar və paylayıcı otaqlar üçün üstünlük verilən avadanlıq olan mərtəbə sahəsinə qənaət edir.
Sabit və təhlükəsiz işini təmin etməkHalqa açarı ilə əsas blok,avadanlığın iş mühiti üçün aydın tələbləri var. Bütün məhsullar aşağıdakı standartlara uyğun olaraq sınaqdan keçirilir:
1.Maksimum hündürlük: ≤1000m
2. Ətraf mühitin temperaturu diapazonu: -35 ℃ ~ 45 ℃, maksimum temperatur fərqi 25 ℃-dən çox olmamalıdır
3.Rütubət standartı: Orta gündəlik nisbi rütubət ≤95%; Orta aylıq nisbi rütubət ≤90%
4.Seysmik müqavimət: 8 dərəcə və daha aşağı seysmik intensivliyə uyğunlaşma
5. Sayt tələbləri: Şiddətli vibrasiya, təsir, açıq yanğın, kimyəvi korroziya və partlayış təhlükəsi yoxdur
Lütfən, avadanlığın xidmət müddətini uzatmaq və əməliyyat xətalarının qarşısını almaq üçün quraşdırmadan əvvəl yerindəki mühiti təsdiqləyin.
Aşağıdakı cədvəldə XGN15 seriyasının bütün standart texniki parametrləri verilmişdirHalqa açarı ilə əsas blok, 12kV, 24kV və 36kV üç əsas gərginlik səviyyəsini əhatə edən, satınalma və mühəndislik dizaynına istinad üçün:
| S/N | ad | Vahid | 12kV | 24kV | 36kV |
| 1 | Nominal gərginlik | kV | 12 | 24 | 36 |
| 2 | Nominal cərəyan | A | 630 | 630 | 630 |
| 3 | Nominal qapalı dövrə kəsici cərəyan | A | 630 | 630 | 630 |
| 4 | Yük kəsici cərəyanla qiymətləndirilib | A | 630 | 630 | 630 |
| 5 | Qiymətləndirilmiş qısa müddətli cərəyana tab gətirmək | kA | 16 | 16 | 16 |
| 6 | Nominal pik cərəyana tab gətirir | kA | 40 | 40 | 40 |
| 7 | Nominal qısaqapanma cərəyanı | kA | 40 | 40 | 40 |
| 8 | Nominal güc tezliyi davamlı gərginliyə (fazadan fazaya və fazadan yerə) | kV | 28 | 50 | 70 |
| 9 | Nominal güc tezliyi müqavimət gərginliyi (İzolyasiya məsafəsi üzrə) | kV | 32 | 60 | 80 |
| 10 | Nominal ildırım müqaviməti gərginliyi (fazadan fazaya və fazadan yerə) | kV | 75 | 125 | 170 |
| 11 | Nominal ildırım müqavimət gərginliyi (İzolyasiya məsafəsi üzrə) | kV | 85 | 145 | 195 |
| 12 | Nominal ötürmə cərəyanı | A | 630 | 630 | 630 |
| 13 | Mexanik dözümlülük | əməliyyat | M1 1000 | M1 1000 | M1 1000 |
| 14 | Elektrik davamlılığı | əməliyyat | E1 | E1 | E1 |
| 15 | SF6 qaz təzyiqi (20 ℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | İllik sızma dərəcəsi | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Qoruma dərəcəsi | / | IP3X | IP3X | IP3X |
TheHalqa açarı ilə əsas blokçoxlu şkaf növlərini və çevik komponent konfiqurasiyasını dəstəkləyir. Aşağıdakı cədvəldə göstərildiyi kimi müxtəlif şkaf gövdələri 12kV, 24kV və 36kV sistemlər üçün müvafiq ölçü standartlarına malikdir:
| yox. | Kommutator növü | Könüllü Konfiqurasiya | 12kV Ölçülər (G×D×Y, mm) | 24kV Ölçülər (G×D×Y, mm) | 36kV Ölçülər (G×D×Y, mm) |
| 1 | Gələn/Gidən LBS Paneli | Yük açarı, Torpaq açarı, Əsas şin | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Transformator Qoruma Paneli | Yük açarı, Torpaq açarı, Qoruyucu, Əsas şin | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Ölçmə Paneli | Transformator, qoruyucu, əsas şin | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB Çıxış Paneli | Açar, Cərəyan transformatoru, Yük açarı, Torpaq açarı, Rele mühafizəsi, Əsas şin | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | Ölçmə Paneli ilə CB Çıxış | Açar, Cərəyan transformatoru, Transformator, Yük açarı, Torpaq açarı, Rele mühafizəsi, Əsas şin | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Nazirlər Kabinetinin ümumi strukturu
kabinetiHalqa açarı ilə əsas blokaydın bölmə və güclü təhlükəsizlik ilə yuxarı və aşağı müstəqil bölmələrə bölünür:
1.Busbar otağı: Şkafın yuxarı hissəsində yerləşən əsas şin kabinetlər arasında enerji ötürülməsini həyata keçirmək üçün bütün keçid qurğuları qrupundan keçir.
2.Əsas keçid otağı: Epoksi qatranlı SF6 yük açarı, müşahidə çuxuru və isteğe bağlı SF6 qaz sıxlığı ölçmə cihazı ilə təchiz edilmişdir.
3.Kabel otağı: Kabel naqilləri üçün geniş yer, ildırım qoruyucusu, cərəyan transformatoru və digər aksessuarlarla təchiz oluna bilər. Asan kabel quraşdırması üçün alt lövhə və şkafın qapısı çıxarıla bilər.
4.İşləmə mexanizmi və aşağı gərginlikli idarəetmə otağı: Mexanik bloklama, mövqe göstəricisi, köməkçi kontaktlar, açma bobini və digər komponentlər, müxtəlif idarəetmə dövrələri və ölçü alətləri ilə təchiz edilmişdir.
XGN15 V modul halqasının əsas bloku vakuum açarı, SF6 dövrə açarı, bloklama mexanizmi və torpaqlama açarından ibarətdir. Quraşdırma üsulları ön sabit və yanal sabitdir. Yanlış işləmənin qarşısını almaq üçün dövrə açarı və yük açarı bir-birinə bağlana bilər.
6.2 Əməliyyat mexanizmlərinin iki növü
• Tip K (İkifunksiyalı tək yaylı mexanizm): Yük açarı qolu və ya motorla müstəqil şəkildə idarə olunur; torpaqlama açarı sıxılma yayı ilə idarə olunur və ayrıca qolu ilə idarə olunur.
• Tip A (İkifunksiyalı ikiqat yay mexanizmi): Yük açarı yay enerjisinin saxlanmasını, dəstəkləyici qolu, mühərriki və ya düyməni işə salmasını qəbul edir. Torpaq açarı yay sürücüsü ilə müstəqil bir qolu ilə idarə olunur.
Bütün əməliyyatlarHalqa açarı ilə əsas blokkabinetin qapısı bağlı halda aparılmalıdır. Operatorlar standartlaşdırılmış prosesə əməl etməlidirlər:
7.1 Gücün işə salınması
1. Şkafın qapısının tam bağlı olduğunu təsdiq edin, əməliyyat tutacağını yuxarı dəliyə daxil edin və əyləc ayırma səsi eşidilənədək və torpaqlama açarı ayrılana qədər saat əqrəbinin əksinə 180° fırladın.
2. Dəstəyi aşağı dəliyə daxil edin və bağlanma səsi eşidilənədək saat əqrəbi istiqamətində 180° fırladın. Göstərici işlək vəziyyətdədir və işə salınma əməliyyatı tamamlandı.
7.2 Güc Söndürmə Əməliyyatı
1. Dəstəyi aşağı çuxura daxil edin və gücü kəsmək üçün saat əqrəbinin əksinə 180° fırladın; düymə ilə təchiz olunarsa, birbaşa səfər düyməsini basın.
2.Kabel otağının gücsüz olduğunu təsdiqləmək üçün canlı ekranın tamamilə söndüyünü yoxlayın. Dəstəyi yuxarı çuxura daxil edin və torpaqlama açarını bağlamaq üçün saat əqrəbi istiqamətində 180° fırladın. Şkafın qapısı açılır və enerjini söndürmə əməliyyatı tamamlanır.
Qeyd: Avadanlığın normal təzyiq diapazonunda işləməsini təmin etmək üçün hər keçid əməliyyatından əvvəl SF6 manometrini yoxlayın.
8.1 Nəqliyyat və Saxlama
•Şkaf alt lövhəyə sabitləndikdə, onu forkliftlə daşımaq olar; əks halda, inteqral qaldırıcıdan istifadə edin. Avadanlıq daşınma zamanı şaquli vəziyyətdə saxlanılmalı və çevrilməməlidir.
• Nəm, toz və korroziyadan qorunmaq üçün keçid qurğuları uzun müddət açıq havada saxlanmamalıdır.
8.2 Baxım qaydaları
1. Avadanlıqlar normal iş şəraitində 3 il ərzində texniki qulluq tələb etmir və yay işləmə mexanizminin yağlanmasına ehtiyac yoxdur.
2. Müntəzəm texniki xidmət dövrü 1 ildir. Baxım məzmununa bütün elektrik birləşdiricilərinin bərkidilməsi, tozsoranların təmizlənməsi və daxili komponentlərin yoxlanılması daxildir.
3. Müntəzəm olaraq bütün açarlar və topraklama açarları üçün bağlama və açma testlərini aparın və çevik işləməyi təmin etmək üçün elektrik dövrəsini sınaqdan keçirin.
4. İstifadəyə verməzdən əvvəl rele mühafizə cihazlarını yoxlayın və sazlayın.
9.1 Əlavə edilmiş Sənədlər və Aksesuarlar
Hər bir dəstHalqa açarı ilə əsas bloktam materiallarla birlikdə çatdırılır: Məhsul sertifikatı, istismar kitabçası, mühəndis dizayn təsvirləri və bir dəst xüsusi əməliyyat tutacağı.
9.2 Sifariş məlumatı tələb olunur
Sifariş verərkən müştərilər aşağıdakı məlumatları təqdim etməlidirlər: Məhsulların dəqiq şəkildə fərdiləşdirilməsini təmin etmək üçün əsas dövrə naqilləri diaqramı, keçid qurğularının quraşdırılması planı, komponent modeli, köməkçi dövrə sxemi və digər xüsusi texniki tələblər.
Zhejiang Usune Electric Co., Ltd. 2011-ci ildə təsis edilib və Çində məşhur elektrik istehsalı bazası olan Yueqing İqtisadi İnkişaf Zonasında yerləşir. Şirkətin 8 milyon ABŞ dolları nizamnamə kapitalı, 4300㎡ müasir istehsal sexi və 100-dən çox peşəkar işçisi var. İllik inkişafdan sonra o, üç əsas istehsal xətti qurdu: aşağı və orta gərginlikli keçid qurğuları istehsal xətti, yüksək gərginlikli elektron açar istehsal xətti və epoksi qatranı inyeksiya istehsal xətti.
Şirkət yüksək və aşağı gərginlikli keçid qurğularını, transformatorları, qarşılıqlı induktorları, yüksək gərginlikli elektrik açarlarını və açar aksesuarlarını əhatə edən tam məhsul matrisi ilə R&D, istehsal və satışı birləşdirir. ISO 9001, ISO 14001 və ISO 45001 sertifikatlarından keçmiş və Çin Dövlət Şəbəkə Korporasiyası və Çin Dəmir Yolu Tikinti Korporasiyasının ixtisaslı təchizatçısına çevrilmişdir. 14 ildən çox sənaye təcrübəsi ilə şirkət OEM fərdiləşdirməsini dəstəkləyən təcrübəli Ar-Ge komandasına və ciddi QC sisteminə malikdir. Adi istehsal dövrü 15-20 gün ərzində nəzarət edilir və bütün məhsullar etibarlı keyfiyyətə zəmanət vermək üçün tam sınaq hesabatları ilə təchiz edilmişdir.
TheHalqa açarı ilə əsas blokzəngin mühəndislik təcrübəsini toplayaraq ölkədə və xaricdə bir çox əsas layihələrdə tətbiq edilmişdir:
• Aerokosmik buraxılış layihələri
•Huaneng Group kimya zavodu və elektrik stansiyası layihələri
•Atom elektrik stansiyaları, su elektrik stansiyaları və neft saxlama mərkəzləri
•Şəhər yaşayış icmaları, kommersiya kompleksləri və enerji paylanmasını dəstəkləyən mənzərəli yerlər
•318 Milli avtomobil yolu, dəmir yolları, tunellər və digər nəqliyyat enerji təchizatı layihələri
Sabit məhsul performansı və düşünülmüş satış sonrası xidmət mühəndislik podratçıları və son istifadəçilər tərəfindən yekdilliklə tərif qazandı.
Q1: Siz istehsalçı və ya ticarət şirkətisiniz?
A: Biz peşəkar birbaşa fabrikik. HamısıHalqa açarı ilə əsas blokvə digər elektrik məhsulları rəqabətqabiliyyətli zavod qiymətləri ilə müstəqil şəkildə istehsal olunur.
S2: Sorğu göndərdikdən sonra kotirovkanı nə qədər müddətə ala bilərəm?
A: Satış komandamız ətraflı tələbinizi aldıqdan sonra 24 saat ərzində rəsmi kotirovka təqdim edəcək.
Q3: Məhsulların loqosunu və görünüşünü fərdiləşdirə bilərikmi?
A: Bəli, biz OEM və ODM xidmətlərini dəstəkləyirik və tələb olunduqda kabinetdə müştəri loqolarını və şirkət məlumatlarını çap edə bilərik.
S4: Standart istehsal müddəti nədir?
A: Çatdırılma müddəti sifariş miqdarı ilə müəyyən edilir. Normalda mallar depozit alındıqdan sonra 15-20 gün ərzində çatdırıla bilər.
Q5: Keyfiyyətə nəzarət prosesiniz nədir?
A: Biz xammaldan, aksesuarlardan hazır məhsula qədər tam proses yoxlamasını həyata keçiririk. Bütün avadanlıq çatdırılmazdan əvvəl müntəzəm zavod sınaqlarından keçiriləcək və çoxsaylı sınaq hesabatları təqdim ediləcək.
S6: Satışdan sonra məhsulun keyfiyyət problemlərini necə həll etmək olar?
A: Hər hansı bir keyfiyyət problemi yaranarsa, lütfən, bizə foto və ya video göndərin. Texniki komandamız 1-3 gün ərzində məqsədyönlü həllini irəli sürəcək.
S7: Məhsulun zəmanət müddəti nədir?
A: Çatdırılma tarixindən başlayaraq 12 aylıq zəmanət xidməti təqdim edirik.
S8: Niyə bizi təchizatçınız kimi seçirsiniz?
A: Bizim 14+ illik peşəkar təcrübəmiz, güclü R&D və fərdiləşdirmə imkanlarımız, ciddi keyfiyyətə nəzarət, sabit çatdırılma dövrü və tam sınaq hesabatlarımız var, bir nöqtədə enerji paylayıcı avadanlıq həlləri təqdim edirik.
Müasir orta gərginlikli halqa şəbəkəsinin enerji təchizatı üçün əsas avadanlıq kimiHalqa açarı ilə əsas blokşəhər smart şəbəkəsinin inkişaf tendensiyasına, yeni enerji istehsalı və sənaye enerji paylanmasına mükəmməl uyğunlaşan yığcam strukturu, ağıllı funksiyanı, aşağı texniki xidmət və yüksək təhlükəsizliyi birləşdirir. Güclü Ar-Ge gücü, standartlaşdırılmış istehsal xətləri və mükəmməl keyfiyyətə nəzarət sistemi ilə dəstəklənir,Zhejiang Usune Electric Co., Ltd.yüksək keyfiyyətli, fərdiləşdirilə bilən ring əsas bölmələri və qlobal müştərilər üçün tam dəstək xidmətləri təqdim edir.
İstər enerji mühəndisliyi müqavilələri, elektrik avadanlıqlarının topdan satışı, yeni enerji layihəsinin tikintisi və ya şəhər şəbəkəsinin təmiri ilə məşğul olmağınızdan asılı olmayaraq, məhsullarımız sizin müxtəlif satınalma və mühəndislik ehtiyaclarınızı ödəyə bilər. Məhsul parametrləri, fərdiləşdirilmiş sxemlər, kotirovkalar və layihə əməkdaşlıq təfərrüatları haqqında daha çox bilmək istəyirsinizsə, zəhmət olmasabizimlə əlaqə saxlayın. Peşəkar beynəlxalq satış və texniki komandamız sizə vaxtında cavab verəcək, pulsuz nümunə dəstəyi və peşəkar texniki təlimat verəcək və bütün dünyada tərəfdaşlarla uzunmüddətli qazan-qazan əməkdaşlıq əlaqələri qurmağı səbirsizliklə gözləyir.
