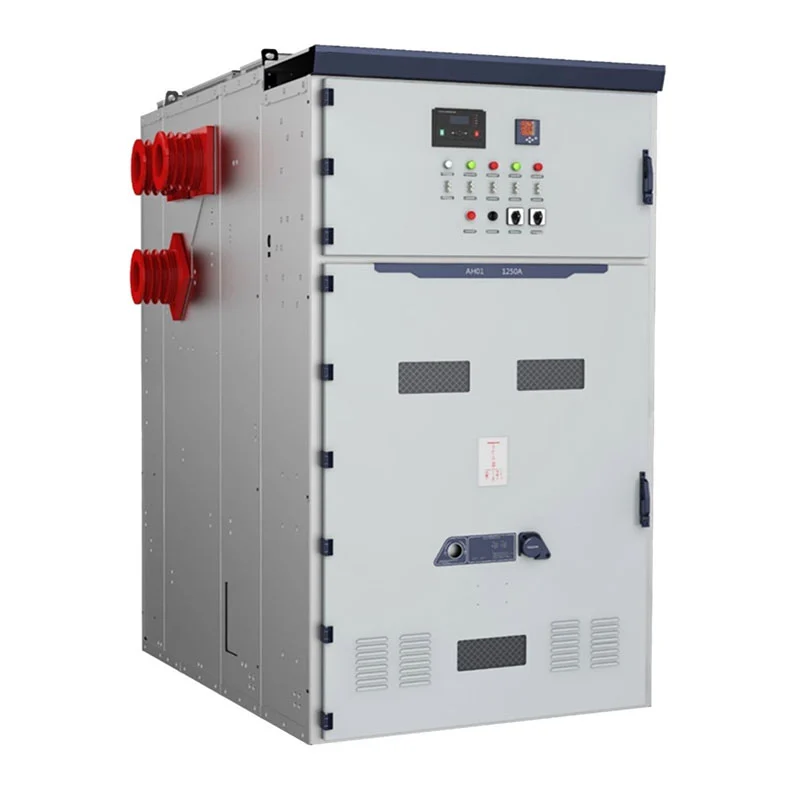

KYN61-40.5 33kV Daxili VCB Kommutator Paneli daha yüksək gərginlikli qapalı sistem tələb edən layihələr üçün hazırlanmışdır. paylama platforması. Onun konfiqurasiyası metal qapalı çıxarıla bilən vakuum açarı birləşdirir tikinti, ayrılmış elektrik bölmələri, avtobus sistemləri, kabel birləşmələri və ikinci dərəcəli idarəetmə avadanlığı inteqrasiya edilmiş keçid qurğuları sırasına daxil edilmişdir.
Usune ISO 9001, ISO 14001 və ISO 45001 idarəetmə sistemləri altında fəaliyyət göstərir. Avadanlıq uyğun olaraq dizayn edilmişdir tətbiq olunan IEC və GB standartları, müvafiq bazarlar üçün CE sertifikatı mövcuddur.
33kV və 36kV-lik paylayıcı sistemlər üçün keçid qurğularının seçimi sadəcə nominalla uyğunlaşmaqdan daha çox tələb edir. gərginlik. Mühəndislər izolyasiya səviyyəsini, yük cərəyanını, nasazlıq cərəyanını, qidalandırıcı konfiqurasiyanı, transformatoru nəzərə almalıdırlar tutum, kabel bağlantısı, mühafizə koordinasiyası və quraşdırma mühiti.
KYN61-40.5 33kV Daxili VCB Kommutator Paneli daxili orta gərginlikli paylama üçün nəzərdə tutulub. elektrik parametrləri tam enerji paylama sistemi daxilində əlaqələndirilməlidir.
Aşağı gərginlikli keçid qurğuları ilə müqayisədə daha yüksək sistem gərginliyi izolyasiyaya daha çox diqqət yetirir. koordinasiya və qısaqapanma performansı. Usune avadanlığı elektrik parametrlərinə uyğun olaraq konfiqurasiya edə bilər müştəri tərəfindən təmin edilir.
Avadanlıq ilkin və ikinci dərəcəli elektrik bölmələrini təşkil etmək üçün metal qapalı arxitekturadan istifadə edir. Əsas dövrəyə vakuum açarı, şin birləşmələri, kabelin bağlanma sahəsi və əlaqədar torpaqlama daxildir komponentlər.
İkinci dərəcəli avadanlıq uyğun olaraq mühafizə, ölçmə, nəzarət, göstərici və rabitə üçün təşkil edilə bilər layihə tələbləri.
Bu konfiqurasiya kommutasiya qurğularının sırasını istifadə etmək əvəzinə faktiki elektrik şəbəkəsi ətrafında dizayn etməyə imkan verir hər bir tətbiq üçün bir sabit kabinet təşkili.
Daha yüksək gərginlik səviyyələrində mühafizə koordinasiyası sistem dizaynının vacib hissəsinə çevrilir. Elektrik açarı, mühafizə relesi, transformator, kabel və yuxarı axın avadanlığı hesablanmış nasazlığa görə seçilməlidir şərtlər və müdafiə fəlsəfəsi.
Vakuum açarı əsas keçid və kəsilmə funksiyasını təmin edir. Müvafiq qorunma və nəzarət sistemi müştərinin elektrik dizaynına uyğun olaraq konfiqurasiya edilə bilər.
Funksional bölmələr arasındakı metal arakəsmələr daxili elektrik sxemini təşkil etməyə kömək edir, eyni zamanda təzyiqi azaldır tənzimləmə daxili nasazlıq halında təzyiqin boşaldılması üçün idarə olunan yolu təmin edir.
Daxil olan şkaf yuxarı elektrik şəbəkəsindən enerji alır və onu kommutator şininə ötürür sistemi. Nominal cərəyan, qoruyucu avadanlıq, ölçmə tələbləri və kabel konfiqurasiyası müəyyən edilməlidir layihə dizaynından.
Çıxan şkaflar gücü transformatorlara, mühərriklərə, istehsal avadanlıqlarına və ya digər aşağı axın yüklərinə paylayır. The cari reytinq və qorunma parametrləri bağlı yükə uyğun olmalıdır.
Layihənin gərginlik monitorinqini tələb etdiyi yerlərdə PT və gərginlik ölçmə konfiqurasiyaları daxil edilə bilər, mühafizə funksiyaları və ya elektrik ölçüləri.
Avtobus bölmələri tənzimləmələri paylama sistemini ayrı-ayrı bölmələrə ayıra və elektriki dəstəkləyə bilər layihə mühəndisi tərəfindən müəyyən edilmiş əməliyyat strategiyası.
Ölçmə konfiqurasiyaları enerjinin ölçülməsi və elektrik parametrləri tələb edən proqramlar üçün təmin edilə bilər monitorinq.

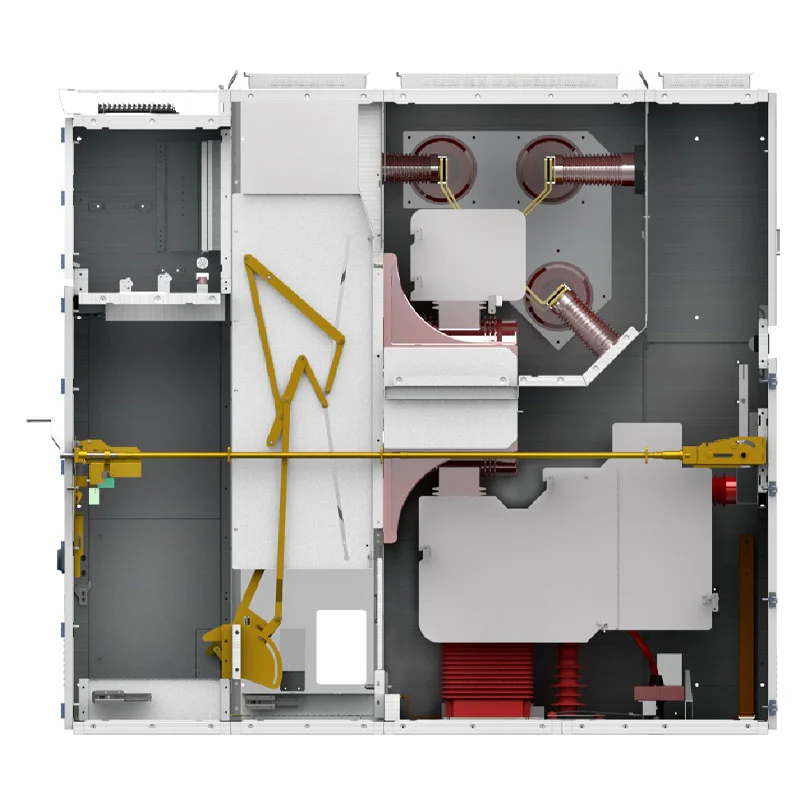

Şkaf müəyyən edilmiş elektrik bölmələrinə, o cümlədən açar bölməsi, şin bölməsi, kabel bölməsi və alət/idarəetmə bölməsi.
Açar bölmə vakuum açarı və onun işləmə mexanizmini yerləşdirir. Busbar bölməsi təmin edir şkaflar arasında əsas elektrik əlaqəsi, kabel bölməsi isə daxil olan və üçün yer təmin edir çıxan kabel birləşmələri.
Alət və idarəetmə bölməsində qorunma, ölçmə, nəzarət və üçün tələb olunan ikinci dərəcəli komponentlər var göstərici.
Bu tənzimləmə mühəndislərə quraşdırma, kabel marşrutu, istismara vermə və təmir.
Avadanlıq yanlış əməliyyat ardıcıllığını məhdudlaşdırmaq üçün nəzərdə tutulmuş mexaniki bloklama sistemini özündə birləşdirir.
Beş sübut mexanizmi elektron açarın səhv işləməsinin, çıxarıla bilənin hərəkətinin qarşısını almaq üçün nəzərdə tutulmuşdur. yük altında aqreqat, enerji verilərkən torpaqlama açarını bağlamaq, torpaqlama açarı zamanı dövrəni enerjiləşdirmək bağlı qalır və enerjili bölmələrə təsadüfi giriş.
İdarə olunan təzyiqi təmin etmək üçün şkafın strukturuna yuxarıya quraşdırılmış təzyiq relyef cihazı da daxil edilmişdir. daxili nasazlıq zamanı buraxın.
KYN61-40.5 33kV Daxili VCB Kommutator Paneli daxil olan güc, transformator birləşmələri, qapalı yarımstansiyalarda çıxan qidalandırıcılar, avtobusların bölmələri, ölçülməsi və gərginliyin ölçülməsi.
Elektrik stansiyaları kommutatordan orta gərginlikli köməkçi paylama, generatorla əlaqəli elektrik sistemləri, transformator qidalandırıcıları və aşağı axın enerji paylanması.
Böyük sənaye obyektləri mühərriklər, transformatorlar, istehsal sistemləri üçün müxtəlif qidalandırıcı konfiqurasiyalardan istifadə edə bilər. nasoslar, kompressorlar və köməkçi elektrik avadanlıqları.
Daha yüksək gücə malik elektrik yükləri ilə mədən əməliyyatları transformator qidalandırıcıları, mühərriklər, ventilyasiya avadanlığı, nasos sistemləri və emal qurğuları.
Avadanlıq həmçinin elektrik paylanmasının koordinasiya edilməli olduğu ixtisaslaşdırılmış infrastruktur üçün uyğundur çoxlu binalar, avadanlıq sahələri və köməkçi sistemlərlə.
Cas-space Rocket Launch Project, Usune orta gərginlikli keçid qurğuları üçün layihə istinadıdır.
Raket buraxılış qurğusu ixtisaslaşmış infrastrukturu və müxtəlif yerlərə paylanmış çoxsaylı elektrik yüklərini əhatə edir. müxtəlif funksional sahələr. Buna görə də onun enerji paylama sistemi koordinasiya edilmiş daxil olan dövrələrə, qidalandırıcılara ehtiyac duyur mühafizə, elektrik izolyasiyası, ölçmə və nəzarət.
Bu layihə üçün keçid qurğusu sahənin orta gərginlikli elektrik paylanmasının bir hissəsi kimi tətbiq edilmişdir tənzimləmə. Layihə elektrik avadanlıqlarının deyil, daha geniş infrastrukturla inteqrasiyasını tələb edirdi müstəqil kabinet quraşdırılması kimi qəbul edilir.
Bu proqram Usune-nin ixtisaslaşdırılmış orta gərginlikli paylayıcı avadanlıqların təchiz edilməsində təcrübəsini nümayiş etdirir xüsusi elektrik sistemi tələbləri olan mühəndislik layihələri.
| Maddə | Spesifikasiya |
| Serial | KYN61 |
| Nominal Gərginlik | 3,6kV, 7,2kV, 12kV, 24kV, 36kV |
| Nominal Tezlik | 50Hz / 60Hz |
| Nominal cərəyan | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Nominal qısaqapanma cərəyanı | 25kA, 31.5kA, 40kA, 50kA |
| Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Müdafiə dərəcəsi | IP4X xarici korpus / IP2X daxili bölmələr |
| Ətraf mühitin temperaturu | -15°C ilə +40°C arasında |
| Nisbi Rütubət | Gündəlik orta ≤95%; aylıq orta ≤90% |
| Hündürlük | ≤1000m, daha yüksək hündürlükdə azalma ilə |
| Quraşdırma | Daxili |
| Sistem | Üç fazalı AC |
Son elektrik konfiqurasiyası faktiki layihə gərginliyinə, cərəyana, nasazlıq səviyyəsinə, izolyasiya tələbləri, mühafizə sxemi və quraşdırma şərtləri.
33 kV-lik bir keçid qurğusu layihəsi üçün satınalma tam elektrik sisteminə əsaslanmalıdır. tək kabinet miqdarı. Layihə komandası nominal sistem gərginliyini, davamlı yük cərəyanını, qısaqapanma səviyyəsi, qidalandırıcının miqdarı, transformatorun gücü, kabelin təşkili, mühafizə tələbləri və tələb olunur ölçmə funksiyaları.
Daha böyük layihələr üçün sıra müxtəlif kabinet funksiyalarını ehtiva edə bilər. Gələn, gedən, PT, sayğac, avtobus bölmələşdirici və izolyasiya konfiqurasiyaları elektrik tək xətt diaqramına uyğun birləşdirilə bilər.
Bu yanaşma kommutator və qoşulmuş transformatorlar, kabellər, qoruyucu qurğular arasında uyğunsuzluğun qarşısını almağa kömək edir. və aşağı axın yükləri.
Şkafın son quruluşu layihənin elektrik arxitekturasına uyğun olaraq hazırlana bilər. Fərqli daxil olan və çıxan sxemlərin nömrələri koordinasiya edilmiş keçid qurğuları sırasına yerləşdirilə bilər.
Tipik bir paylama sisteminə yuxarı axın enerji mənbəyinə qoşulan bir neçə daxil olan kabinet daxil ola bilər transformatorları və ya əsas yükləri təmin edən çıxış şkafları və gərginlik üçün əlavə PT və ya ölçü şkafları ölçmə və enerji monitorinqi.
Layihənin iki enerji mənbəyi və ya bölünmüş avtobus bölmələri tələb etdiyi yerlərdə avtobus bölmələri funksiyaları da ola bilər sıraya daxil edilib.
Bu konfiqurasiya üsulu avadanlığı həm fərdi yarımstansiyalar, həm də daha böyük multikabinetlər üçün uyğun edir paylama sistemləri.

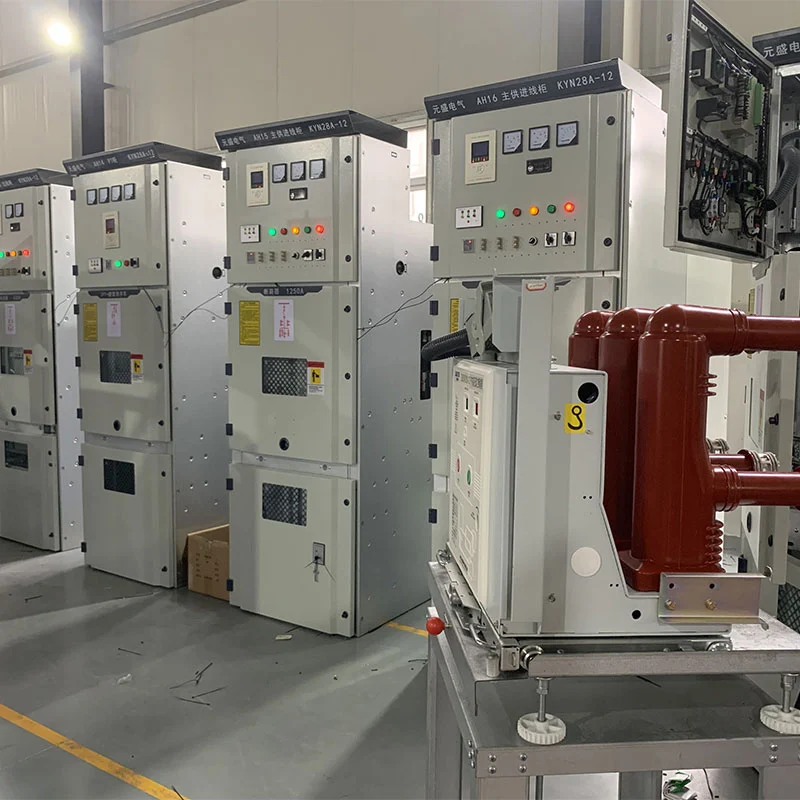

Çatdırılmadan əvvəl tamamlanmış keçid qurğusu şkaf qurğusunun, ilkin dövrə birləşmələrinin yoxlanılmasından keçir, ikincil naqillər, mexaniki əməliyyat və müvafiq elektrik funksiyaları.
Çıxarılan mexanizm, elektrik açarının işləməsi, kilidləmə funksiyaları, torpaqlama təşkili və şkaf istehsalın yoxlanılması prosesi zamanı tikinti yoxlanılır.
Usune layihə tələblərinə uyğun olaraq müvafiq yoxlama qeydlərini və sınaq sənədlərini təmin edə bilər müştərilərə, EPC podratçılara və üçüncü tərəf müfəttişlərinə göndərilmədən əvvəl avadanlıqları yoxlamaq üçün.
Orta gərginlikli keçid qurğusunun dəyəri onun ilkin elektrik göstəriciləri ilə məhdudlaşmır. Böyük üçün infrastruktur və sənaye proyektlərində, təchizatların da dəstəklənməsi lazımdır təşkil əməliyyat, planlı texniki xidmət, gələcək dövrə idarəetməsi və daha geniş enerji paylama şəbəkəsi ilə sabit inteqrasiya.
KYN61-40.5 33kV Daxili VCB Kommutator Panelinin bölməli konstruksiyası müəyyən edilmiş tənzimləməni təmin edir. ibtidai və ikinci dərəcəli avadanlıqlar üçün, çəkilə bilən elektrik açarı konstruksiyası isə keçid vahidinin olmasına imkan verir yoxlama və xidmət üçün köçürülüb.
Elektrik paylamasının uzun illər işləməsi gözlənilən obyektlər üçün bu birləşmə yaratmağa kömək edə bilər daha idarə edilə bilən orta gərginlikli paylama sistemi və gələcək texniki xidmətin planlaşdırılmasını sadələşdirin.
Təqdim olunan spesifikasiyaya 3,6kV, 7,2kV, 12kV, 24kV və 36kV konfiqurasiyalar daxildir. Faktiki nominal gərginlik müştərinin enerji sisteminə uyğun olaraq təsdiq edilməlidir.
Təchiz edilmiş spesifikasiyada 36kV nominallı konfiqurasiya sadalanır və bu konfiqurasiya 33kV sinif sistemlər üçün nəzərdə tutula bilər. faktiki sistem tələblərinin, izolyasiya səviyyəsinin və tətbiq olunan standartların təsdiqi üçün.
Orta gərginlikli enerjinin qəbulu, paylanması, dəyişdirilməsi, qorunması, ölçülməsi və idarə edilməsi üçün istifadə olunur daxili üç fazalı AC güc sistemləri.
Təqdim olunan konfiqurasiyalar 630A ilə 3150A arasında dəyişir. Düzgün reytinq maksimuma uyğun seçilməlidir davamlı yük və layihə dizaynı.
Mövcud reytinqlərə 25kA, 31.5kA, 40kA və 50kA daxildir, müvafiq dəyər hesablanmış xəta ilə müəyyən edilir elektrik sisteminin səviyyəsi.
Bəli. Usune daxil olan, gedən, PT, ölçmə, avtobus bölməsi və izolyasiya funksiyalarını uyğun olaraq konfiqurasiya edə bilər. müştərinin tək xətt diaqramı və texniki tələbləri.
Usune ISO 9001, ISO 14001 və ISO 45001 idarəetmə sistemləri altında fəaliyyət göstərir. Məhsullar uyğun olaraq dizayn edilmişdir müvafiq konfiqurasiyalar üçün CE sertifikatı ilə müvafiq IEC və GB standartları.
Bəli. Usune uyğun olaraq texniki spesifikasiyaları, sınaq hesabatlarını, çertyojları və digər layihə sənədlərini təqdim edə bilər müştəri və mühəndislik tələbləri.
Standart konfiqurasiya daxili quraşdırma üçün nəzərdə tutulmuşdur. Yüksək hündürlük, yüksəklik kimi xüsusi şərtlər rütubət və ya qeyri-adi ətraf mühit şəraiti sifariş verməzdən əvvəl təsdiqlənməlidir.
