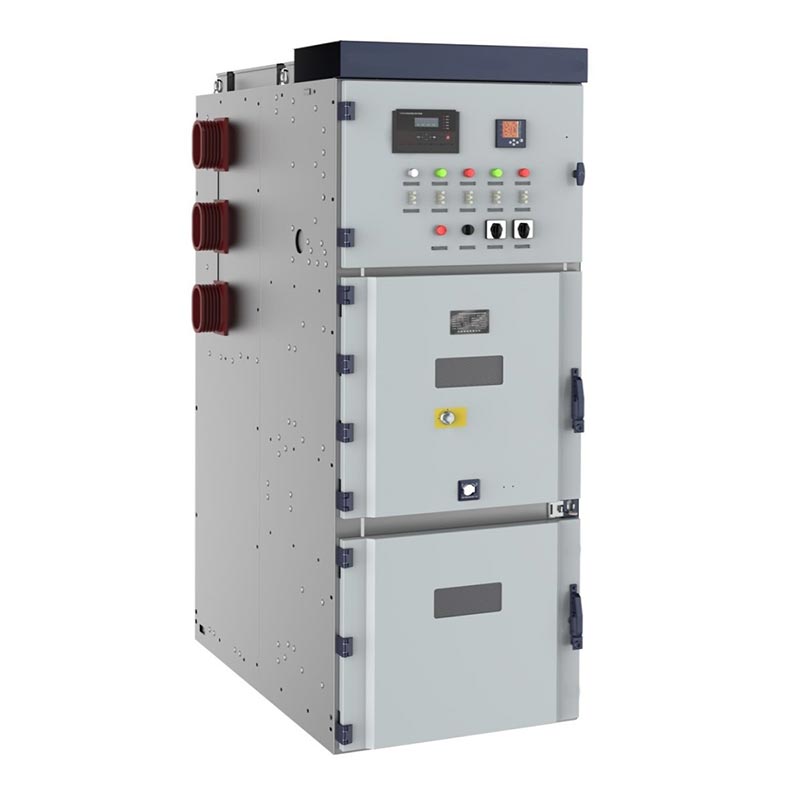

24kv Orta Gərginlikli LV və MV Kommutator

KYN28-24 (Z)(GZS1) 24kV Orta Gərginlikli Lv və OV Kommutatoru zirehli AC-yə aiddir. metal qapalı keçid qurğuları kateqoriyası. Üç fazalı AC 50Hz güc sistemləri üçün uyğundur və əsasən üçün istifadə olunur güc qəbul, paylama, dövrəyə nəzarət, mühafizə və monitorinq.

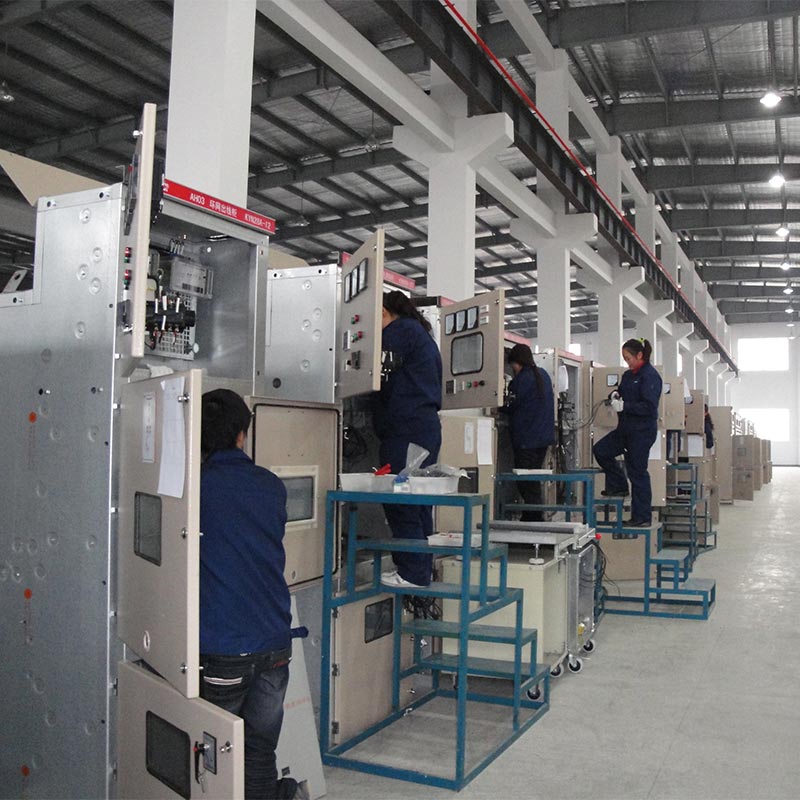

24kV Orta Gərginlikli LV və MV Kommutator qurğuları elektrik stansiyalarında, yarımstansiyalarda, sənaye və mədənçilikdə geniş istifadə olunur. müəssisələr və enerjinin qəbulu, paylanması, nəzarəti və qorunması üçün hündürmərtəbəli binalar. Usene'nin əsası istehsal bazası Çində yerləşir və onu yüksək keyfiyyət təmin edən etibarlı peşəkar istehsalçıya çevirir dünya üzrə istifadəçilər üçün orta gərginlikli enerji paylama həlləri.

Aşağı gərginlikli keçid qurğusu

Orta gərginlikli keçid qurğusu

Əsas Texniki Parametrlər

Məhsullarımız aşağıdakı standartlara ciddi şəkildə uyğundur

1. GB3906-2006 "3.6-40.5kV AC metal qapalı keçid və idarəetmə qurğuları"
2. GB/T11022 "Yüksək gərginlikli keçid və idarəetmə qurğuları üçün ümumi texniki şərtlər"
3. IEC62271-200 "1kV-dan yuxarı və 52kV-dan aşağı nominal gərginliyə malik AC metal qapalı keçid qurğusu"
4. DL/T404 "Daxili AC yüksək gərginlikli keçid qurğularının sifarişi üçün texniki şərtlər"

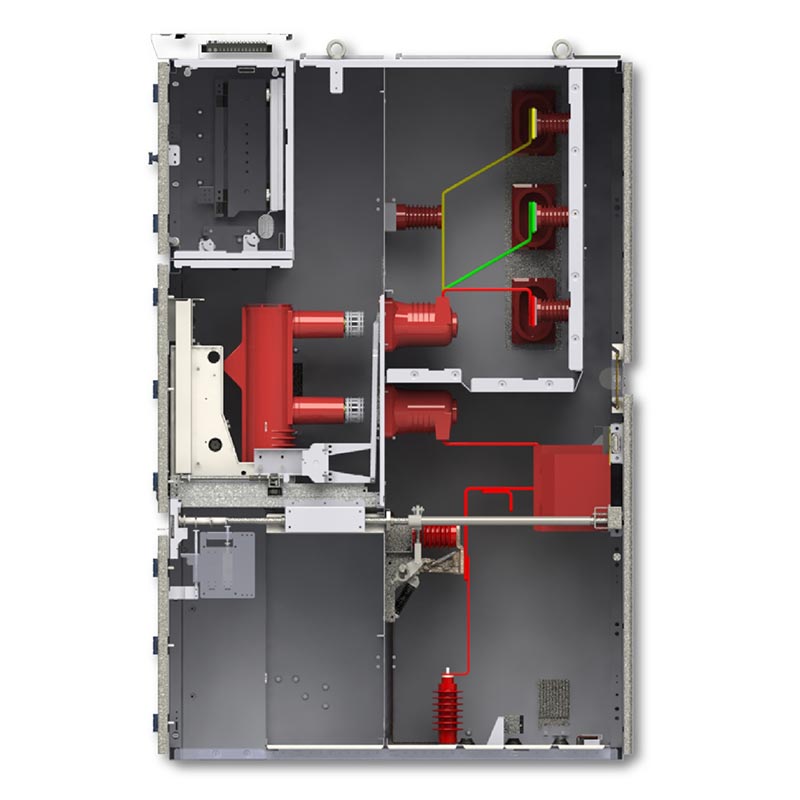

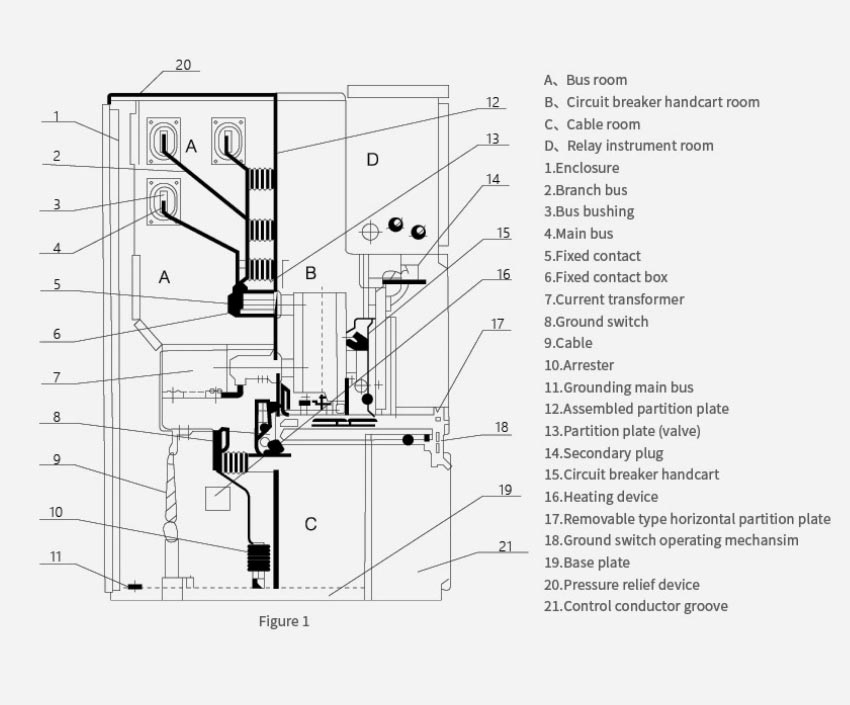

Kabinetin strukturu

24 kV-luq Orta Gərginlikli Aşağı və Orta Gərginlikli Kommutatorlar hər biri ilə bütün metal hissələrə bölünmüş strukturu qəbul edir. funksional sahə müstəqil olaraq təcrid olunur, nasazlıq qövslərinin yayılmasını effektiv şəkildə boğur.

1. Elektrik kəsici bölməsi: çıxarıla bilən vakuum açarı arabası ilə təchiz edilmişdir.
2. Busbar bölməsi: Əsas şinləri, şaxələri və şin izolyatorlarını ehtiva edir.
3. Kabel bölməsi: Cərəyan transformatorlarını, gərginlik transformatorlarını, torpaqlama açarlarını və kabel terminallarını quraşdırır.
4. İdarəetmə Aləti Bölməsi: Rölələr, qoruyucu qurğular, alətlər, ikinci dərəcəli naqillər və nəzarət panellər.
5. Təzyiq Azaldıcı Kanal: Arızanın təhlükəsizliyini artırmaq üçün şkafın yuxarı hissəsində qövs relyefi cihazına malikdir.

Əsas Xüsusiyyətlər

1. Qırılma qövslərinin yayılmasının və qarşılıqlı müdaxiləsinin qarşısını almaq üçün tamamilə metal müstəqil bölmələr.

2. Kompleks mexaniki beş davamlı bloklama:
- Yük altında elektrik açarı arabasının itələnməsinin və ya çəkilməsinin qarşısını alır.
- Torpaq açarı bağlı olduqda elektrik açarının bağlanmasının qarşısını alır.
- Enerji verildiyi zaman torpaqlama açarının təsadüfən bağlanmasının qarşısını alır.
- Enerjili bölmələrə təsadüfən daxil olmağın qarşısını alır.
- İzolyasiya açarının səhv işləməsinin qarşısını alır.

3. Təmiri asanlaşdıran, öndən işləmə və texniki xidmət üçün mərkəzə quraşdırılmış çıxarıla bilən araba.

4. Yüksək izolyasiya səviyyəsi, kompakt struktur və güclü nasazlıq müqaviməti.

5. Yerli və beynəlxalq standartlara uyğun, müxtəlif enerji paylama sxemlərinə uyğunlaşdırıla bilən

Praktik tətbiq halları

Məsələn 1: Şərqi Çində bələdiyyə yarımstansiyası

1. Layihə haqqında məlumat

110 kV-luq bələdiyyə yarımstansiyası artan şəhər tələbatını ödəmək üçün ikinci dərəcəli elektrik paylayıcı şəbəkəsini təkmilləşdirməli idi. enerji tələbatı və enerji təchizatının etibarlılığını artırmaq.

2. Həll

24 kV-luq elektrik paylama sistemi üçün 36 ədəd 24 kV-luq Orta Gərginlikli LV və OV paylayıcı qurğular quraşdırılmışdır.

3. Nəticələr

- Kommutasiya qurğusunun kompakt dizaynı yarımstansiyanın yer sahəsinin 30%-nə qənaət etmişdir.
- Beş davamlı bloklama sistemi üç il ərzində heç bir əməliyyat qəzası olmadan işləmişdir.
- Etibarlı vakuum dövrə kəsmə texnologiyası kəsilmə müddətini 80%-dən çox azaldıb, 200.000 sakinin enerji təchizatı keyfiyyəti.

Məsələn 2: Mərkəzi Asiyada Böyük Neft-Kimya Zavodu

1. Layihə haqqında məlumat

Müasir neft-kimya kompleksi təmin etmək üçün yüksək etibarlı orta gərginlikli elektrik paylayıcı sistem tələb edirdi kritik istehsal avadanlıqlarının fasiləsiz istismarı.

2. Həll

Xüsusilə sərt sənaye mühitləri üçün nəzərdə tutulmuş və təkmilləşdirilmiş 58 Usune 24kV keçid qurğusu ilə təmin edilmişdir. toz və korroziyaya qarşı müqavimət.

3. Nəticələr

- Sahədəki sərt mühitə (yüksək toz, kimyəvi tüstü) uğurla tab gətirdi, sabitlik nümayiş etdirdi performans.
- Tez nasazlıq ayırma qabiliyyəti (≤ 60ms) bahalı kompressorları və reaktorları qısa müddət ərzində zədələnmədən qoruyur. sxemlər.
- Ön tərəfə quraşdırılmış texniki xidmət dizaynı texniki xidmətin dayanma müddətini 50% azaldır, istehsalın davamlılığını təmin edir.

Məhsulun Xarici Ölçüsü

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

1-ci sual: Bu 24kV Orta Gərginlikli LV və MV Kommutatorun tətbiq olunan gərginlik diapazonu nədir?

A1: Məhsul 3,6～12kV, 24kV üçfazalı AC 50/60Hz enerji sistemləri üçün uyğundur və əksər tələblərə cavab verir. orta gərginlikli elektrik enerjisinin paylanması ssenariləri.

S2: Avadanlıq yerində texniki xidmət və təmiri dəstəkləyirmi?

A2: Bəli. Məhsul öndən idarə olunan, öndən baxım dizaynını qəbul edir; elektrik açarı arabası üçün köçürülə bilər digər sxemlərin işinə təsir etmədən tez təmir və dəyişdirmə.

Q3: Peşəkar təchizatçı olaraq, fabrikiniz xüsusi həllər təklif edirmi?

A3: Bəli. Usune nominal cərəyanı, qısaqapanma cərəyanını, kabinet ölçüsünü, qoruma konfiqurasiyasını, və s., layihə tələblərinə uyğun olaraq müxtəlif iş şəraitinə və sistem tələblərinə uyğunlaşmaq.
