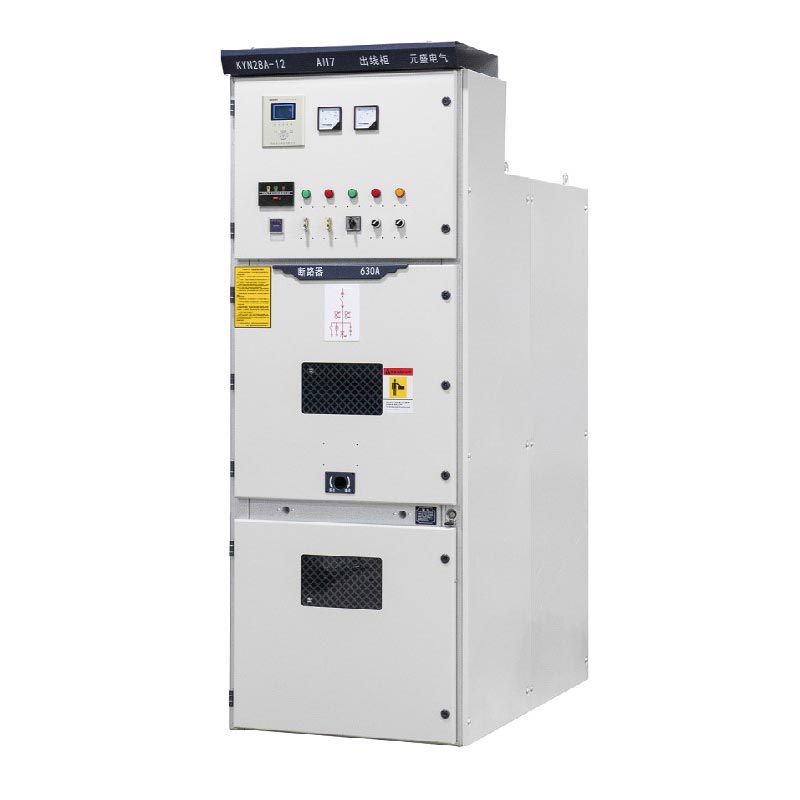

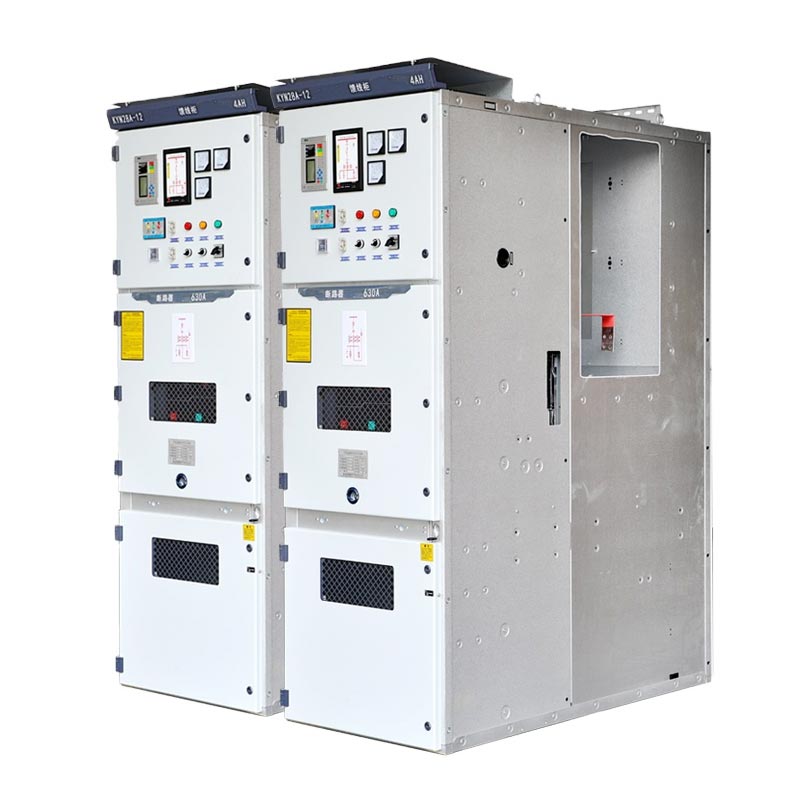

11kv Mv Vcb Panellər

11kV MV Vcb Panelləri sənaye səviyyəli, yüksək etibarlılığa malik orta gərginlikli enerji paylanması kimi yerləşdirilmişdir. avadanlıq, 11kV və daha aşağı gərginlikli sistemlər üçün uyğundur və tək şin, seqmentli və ya ikiqat şində istifadə edilə bilər şin memarlıqlar. Onlar IEC 60298, IEC 694, GB3906-2006 və Alman DIN VDE 0670 kimi standartlara ciddi şəkildə riayət edirlər, və bütün proses boyunca standartlaşdırılmış nəzarət ilə sertifikatlaşdırılmış ISO idarəetmə sistemidir.

Aşağı gərginlikli keçid qurğusu

Orta gərginlikli keçid qurğusu

Əsas Parametrlər və Struktur Xüsusiyyətlər

1. Əsas Parametrlər

Nominal gərginlik 11kV (3,6~12kV ilə uyğundur), üç fazalı AC 50/60Hz, nominal cərəyan 630A~2500A (özəlləşdirilə bilər), qısaqapanma cərəyanı 25kA~40kA, qorunma səviyyəsi IP4X (qapalı), çoxsaylı sistemlərə uyğundur memarlıqlar.

2. Struktur əsas məqamlar

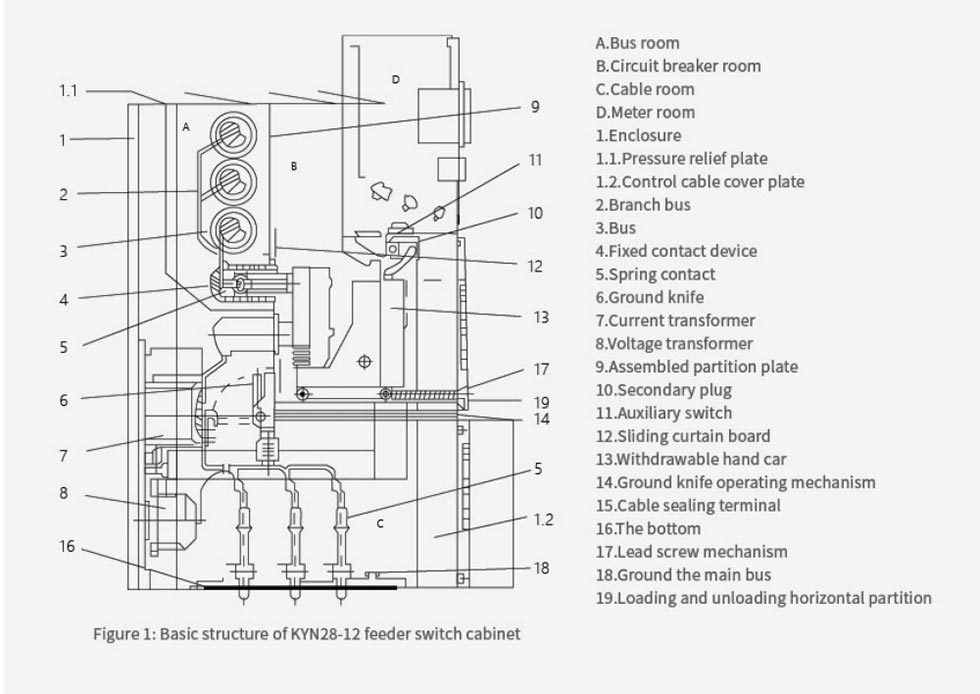

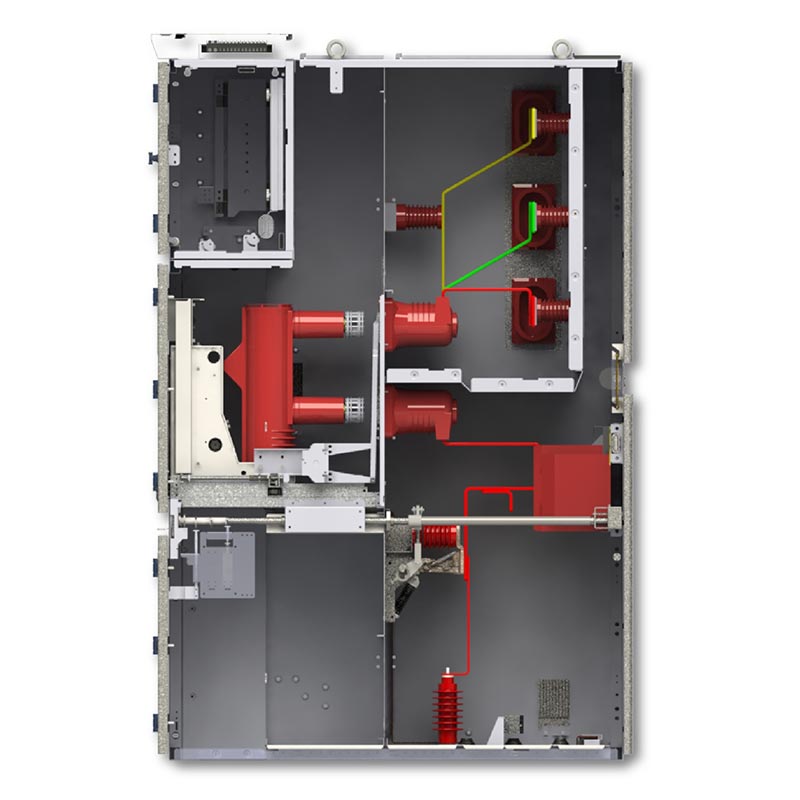

Metal örtüklü çıxarıla bilən quruluş, dörd müstəqil bölmə, asan təmir üçün mərkəzdə yerləşən əl arabası; hərtərəfli beş sübutlu təhlükəsizlik kilidləmə sistemi, mexaniki + elektrik ikili mühafizəsi, səhv əməliyyatın aradan qaldırılması; güclü ətraf mühitə uyğunlaşma qabiliyyəti, müxtəlif daxili iş şəraiti üçün uyğundur.

Əsas üstünlüklər

1. Etibarlı Performans: Tez cavab verən, uzun mexaniki xidmət müddəti olan vakuum açarı, tez-tez istifadə üçün uyğundur müxtəlif ssenarilərdə əməliyyat;

2. Təhlükəsiz və Rahat: Tam qapalı qoruma, səmərəli texniki xidmət üçün əl arabası dizaynı, ağıllı dəstəyi dəstəkləyir uzaqdan istismar və texniki xidmət;

3. Qlobal Keyfiyyət: Çin əsaslı istehsalçı, standartlaşdırılmış zavod istehsal gücünü və keyfiyyətini təmin edir; kimi yüksək keyfiyyətli təchizatçı, bir çox bölgəyə ixrac edir və tam dövrəli xidmət göstərir.

Real Dünya Tətbiqi Case

Məsələn 1: Cənub-Şərqi Asiyada 110kV yarımstansiyada 11kV Paylayıcı Layihə

1. Layihə haqqında məlumat: Bu yarımstansiya regionda sabit 11kV enerji tələb edən əsas enerji təchizatı mərkəzidir. ətraf sənaye parklarına və yaşayış məntəqələrinə təchizat. Avadanlıq yüksək etibarlılığa və yüksək etibarlılığa malik olmalıdır uyğunluq və yerli 50Hz enerji sistemi ilə uyğun olmalıdır.

2. Tətbiq Həlli: Tək seqmentli şin qəbul edən 28 KYN28A-12 11kV MV VCB Panellərindən istifadə edin memarlıq və ikili dövrəli enerji təchizatı tələblərinə cavab vermək üçün VS1 vakuum açarları ilə təchiz edilmişdir.

3. İcra Nəticələri: İstifadəyə verildiyi vaxtdan üç il ərzində avadanlıq heç bir problem olmadan işləmişdir uğursuzluqlar, tufan və yüksək temperatur kimi ekstremal şəraitdə çoxsaylı sınaqlardan uğurla keçərək. O, elektrik enerjisinin paylanması və nasazlığın qorunmasını dəqiq şəkildə tamamlayır, yarımstansiyaya "sıfır enerji kəsilməsinə" nail olmağa kömək edir istismarı və texniki xidməti" və yerli energetika departamenti tərəfindən yüksək qiymət almışdır.

Məsələn 2: Avropa Avtomobil İstehsalat Zavodunda Yüksək Gərginlikli Enerji Paylanmasının Təkmilləşdirilməsi

1. Layihə haqqında məlumat: Zavodun ştamplama və rəngləmə emalatxanaları enerjiyə son dərəcə yüksək tələblərə malikdir. təchizatı sabitliyi, 11kV enerji paylama sisteminə təkmilləşdirməni tələb edir. Avadanlıq AB standartlarına uyğun olmalıdır IEC standartları, eyni zamanda texniki xidmətin asanlığını və məkandan istifadəni nəzərə alır.

2. Tətbiq Həlli: Mərkəzdə yerləşən əl arabasından istifadə etməklə 16 ədəd 11kV OV VCB Panelləri seçilmişdir. konstruksiya, tək şin sisteminə uyğundur və anti-kondensasiya qızdırıcıları və ağıllı temperatur və rütubət monitorinq modulları.

3. İcra Nəticələri: Avadanlıq Avropanın 50Hz/60Hz ikili tezlik sisteminə mükəmməl uyğunlaşır. Quraşdırma normal atelye istehsalına təsir göstərmir və əl arabası təmir üçün tez çıxarıla bilər. Təkmilləşdirmədən sonra fabrikin enerji təchizatının nasazlığı 90% azalaraq, davamlı istehsal ehtiyaclarını ödəyir avtomobil istehsalı.

İş mühiti

1.Ətraf mühitin temperaturu: maksimum +40°C, minimum -10°C;
2.Nisbi rütubət: gündəlik orta ≤ 95%, aylıq orta ≤ 90%;
3.Hündürlük: ≤ 1000 m;
4.Seysmik intensivlik: 8-ci dərəcədən çox olmayan;
5. Avadanlıq yanğın və ya partlayış təhlükəsi, güclü çirklənmə, kimyəvi maddələrdən azad yerlərdə quraşdırılmalıdır. korroziya və güclü vibrasiya.
6. Avadanlıq GB-də göstərilən normal tələbləri aşan ekoloji şəraitdə istifadə ediləcəksə 3906, müvafiq razılaşmalar istifadəçi və istehsalçı tərəfindən razılaşdırılmalıdır.

Texniki Spesifikasiyalar

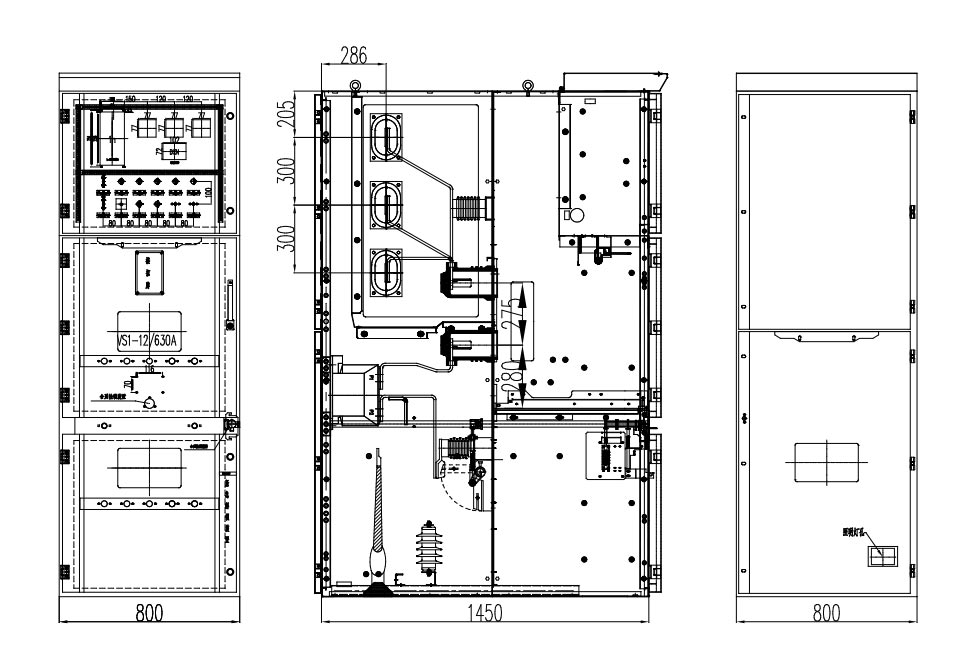

Məhsulun Xarici Ölçüsü

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: Beş qatlı kilidləmə funksiyası?

A: Mexanik və elektrik ikili anti-səmimi dövrə açarı kimi beş əsas funksiyanı ehtiva edir. səhv işləmənin qarşısını almaq üçün bir-birinə bağlanır.

S2: 11kV MV Vcb Panelləri 10kV sistemlərə uyğundurmu?

A: Tamamilə uyğundur, heç bir dəyişiklik tələb olunmur, mövcud avadanlıqları və parametrlərin fərdiləşdirilməsini birbaşa əvəz edə bilər dəstəklənir.

Q3: İxrac uyğunluğu və satış sonrası xidmət?

A: Beynəlxalq standartlara uyğun, regional sertifikatlar fərdiləşdirilə bilər; Çindən sürətli cavab fabrik və qlobal satış nöqtələrindən yerli satış sonrası xidmət.

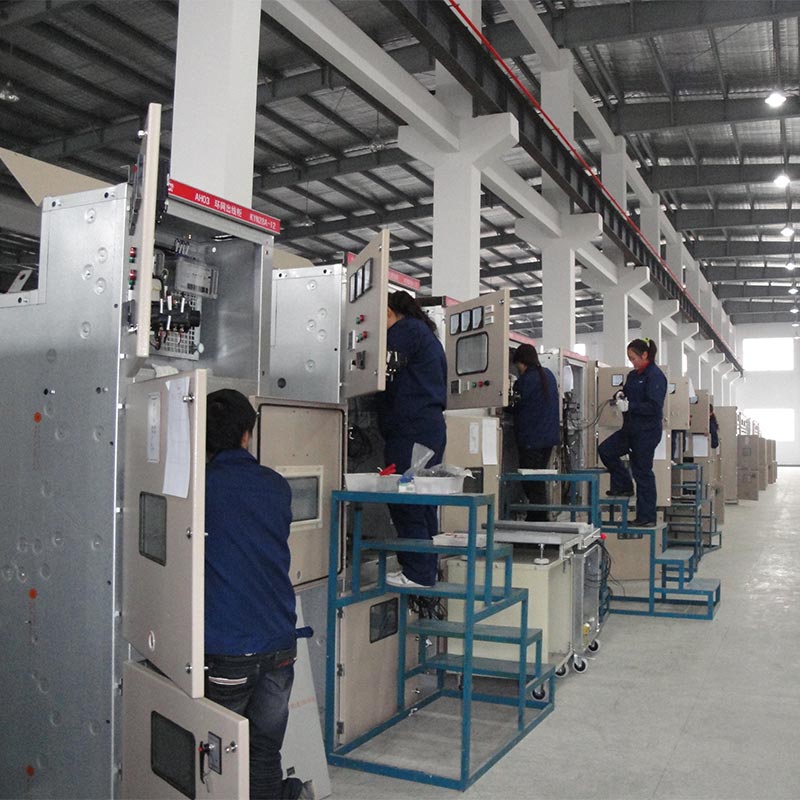

Brend və Fabrik Gücü

Usune Çindəki əsas fabrikinə güvənir və illik istehsal gücü 5000-dən çox paneldir. Öyünür Ar-Ge, istehsal və satışı birləşdirən rəqəmsallaşdırılmış uçdan-uca idarəetmə. Onun məhsulları 30-dan çox məhsulu əhatə edir ölkələr, onu qlobal müştərilər üçün etibarlı orta gərginlikli enerji paylama təchizatçısı və istehsalçısı edir.
