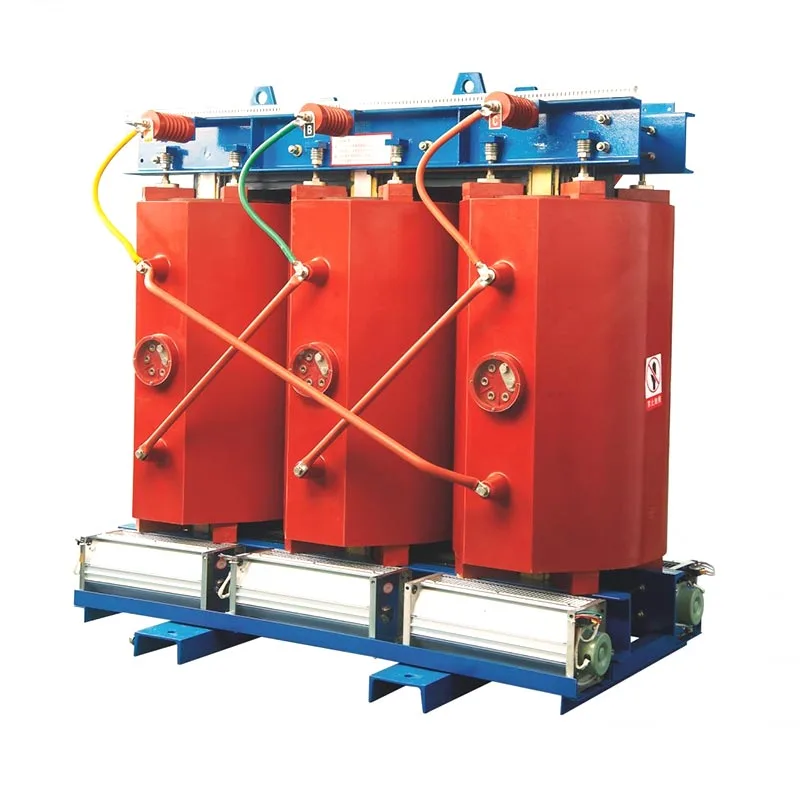

An11kV 1000kVA Quru Tip Transformatorelektrik izolyasiyasını, gərginliyin sabitliyini və təhlükəsiz enerji paylanmasını qoruyarkən elektrik enerjisini 11 kV-luq təchizatından daha aşağı istifadə gərginliyinə ötürmək üçün nəzərdə tutulmuş orta gərginlikli paylayıcı transformatordur. Bu təlimat onun tikintisini, iş prinsipini, spesifikasiyalarını, tətbiqlərini, quraşdırma mülahizələrini, mühafizə tələblərini, texniki xidmət təcrübələrini və sənaye və kommersiya enerji sistemləri üçün satınalma nöqtələrini izah edir.
1000kVA transformator 1000 kilovolt-amper nominal görünən güc qabiliyyətini təmin edir, 11kV isə ilkin gərginlik sinfini müəyyən edir. Yağa batırılmış transformatordan fərqli olaraq, quru tipli transformator soyuducu mühit kimi havadan istifadə edir və mineral izolyasiya yağına etibar etmir. Tökmə qatran dizaynları qapalı yarımstansiyalar, kommersiya binaları, sənaye zavodları, məlumatla əlaqəli obyektlər, bərpa olunan enerji qurğuları və yanğın davranışı, texniki xidmət, məkan və ətraf mühitin vacib olduğu digər yerlər üçün kompakt həll təmin edə bilər.
Faktiki spesifikasiya heç vaxt yalnız ad lövhəsinin reytinqindən seçilməməlidir. İkinci dərəcəli gərginlik, vektor qrupu, empedans, izolyasiya səviyyəsi, sarma materialı, temperaturun yüksəlməsi, soyutma üsulu, korpusun qorunması, hündürlük, ətraf mühitin temperaturu, harmonik yüklənmə, qısaqapanma şəraiti və tətbiq olunan standartlar hamısı yekun dizayna təsir göstərir.
An11kV 1000kVA Quru Tip Transformatororta gərginlikli elektrik enerjisini aşağı axın paylayıcı və elektrik avadanlıqları üçün uyğun olan daha aşağı gərginliyə endirmək üçün adətən istifadə olunan üç fazalı elektrik transformatorudur. Transformatorun nominal görünən gücü 1000kVA və ilkin gərginlik 11kV-dir.
Terminquru tiptransformatorun əsas izolyasiya və soyuducu vasitə kimi maye izolyasiya yağından istifadə etməməsi deməkdir. Dizayndan asılı olaraq, sarımlar açıq sarımlı, vakuum təzyiqi ilə hopdurulmuş və ya qatranla örtülmüş ola bilər. Mexanik qorunma, ətraf mühitə davamlılıq və maye izolyasiyadan azaldılmış asılılığın tələb olunduğu yerlərdə tökmə qatran konstruksiyası xüsusilə geniş yayılmışdır.
IEC 60076-11 xüsusi olaraq 72,5 kV-a qədər ən yüksək gərginlikli avadanlıq və 1,1 kV-dan yuxarı işləyən ən azı bir sarğı olan quru tipli güc transformatorlarını əhatə edir ki, bu da onu bir çox 11 kV quru tipli transformator dizaynlarına birbaşa aid edir.
11kV nominal birinci tərəf gərginliyini göstərir. Avadanlığın dəqiq izolyasiya səviyyəsi və nominal gərginliyi yalnız nominal gərginlikdən deyil, layihənin spesifikasiyası və tətbiq olunan standartla təsdiqlənməlidir.
1000kVA transformatorun nominal görünən gücüdür. Bu, birbaşa 1000 kVt çıxışı təmsil etməkdənsə, müəyyən edilmiş iş şəraitində elektrik yükləmə qabiliyyətini təsvir edir.
Üç fazalı sistem üçün təxmini tam yüklü xətt cərəyanı aşağıdakılardan istifadə etməklə hesablana bilər:
Məsələn, 11kV və 1000kVA-da ilkin tam yük cərəyanı təxminəndir52.5A. İkinci dərəcəli cərəyan seçilmiş aşağı gərginlik dərəcəsindən asılıdır. Məsələn, 400V-də nəzəri üç fazalı tam yük cərəyanı təxminəndir1,443A. Bu hesablamalar ilkin mühəndislik üçün faydalıdır, son kabel, açar, şin və mühafizə seçimi isə tam layihə dizaynına uyğun olmalıdır.
Quru tipli transformatorun performansı bir neçə əsas komponentin əlaqələndirilmiş dizaynından asılıdır. Tipik 11kV 1000kVA qurğuya aşağıdakılar daxildir:
| Komponent | Əsas funksiya | Əhəmiyyətli Mülahizə |
|---|---|---|
| Maqnit nüvəsi | Enerji ötürülməsi üçün maqnit yolunu təmin edir | Əsas material, birgə dizayn və itkilər |
| HV sarğı | 11kV təchizatı alır | İzolyasiya, keçirici material, impulslara davamlılıq |
| LV sarğı | Tələb olunan aşağı gərginlikli çıxışı təmin edir | Gərginlik, cərəyan gücü, temperatur artımı |
| İzolyasiya sistemi | Enerjili komponentləri elektriklə ayırır | Termal, dielektrik, ekoloji performans |
| Rezin Kapsülləmə | Tökmə qatran dizaynlarında sarımları qoruyur | Döküm keyfiyyəti, boşluğa nəzarət, istilik performansı |
| Soyutma sistemi | Əməliyyat zamanı yaranan istiliyi aradan qaldırır | AN və ya ANAF əməliyyatı və ventilyasiya |
Tökmə qatran dizaynlarında, qatranla örtülmüş sarımlar rulonların ətrafında möhkəm izolyasiya quruluşu təmin edə bilər. Bununla belə, son tikinti yalnız qatran konstruksiyası ilə deyil, tələb olunan elektrik, istilik, ətraf mühit və mexaniki şərtlərə görə qiymətləndirilməlidir.
Transformator elektromaqnit induksiyası ilə işləyir. Birincil sarıma alternativ 11kV gərginlik tətbiq edildikdə, nüvədə alternativ maqnit axını əmələ gətirir. Bu maqnit axını ikincil sarğı ilə əlaqələndirilir və növbə nisbətinə uyğun olaraq bir gərginlik yaradır.
Təbii havanın soyudulması zamanı istilik konveksiya və radiasiya vasitəsilə aktiv hissələrdən ətrafdakı havaya keçir. Daha çox istilik tələbləri olan tətbiqlər üçün məcburi hava ventilyatorları əlavə edilə bilər. Seçilmiş soyutma quruluşu transformatorun müəyyən edilmiş reytinqinə və iş mühitinə uyğun olmalıdır.
Alıcı yalnız “11kV 1000kVA”ya uyğun satın almaq əvəzinə tam texniki məlumat vərəqini tələb etməlidir. Tipik bir layihə spesifikasiyası aşağıdakıları əhatə etməlidir:
| Parametr | Niyə vacibdir |
|---|---|
| Nominal tutum | Görünən güc dərəcəsini təyin edir: 1000kVA. |
| İlkin gərginlik | Həqiqi orta gərginlikli şəbəkəyə uyğun olmalıdır. |
| İkinci dərəcəli gərginlik | Aşağı axın avadanlıqları ilə uyğunluğu müəyyən edir. |
| Tezlik | Ümumi layihə dəyərlərinə 50Hz və ya 60Hz daxildir. |
| Vektor qrupu | Faza yerdəyişməsini və sarğı əlaqəsini təyin edir. |
| Empedans | Gərginliyin tənzimlənməsinə və nasaz cərəyan davranışına təsir göstərir. |
| İtkilər | Əməliyyat temperaturu və həyat dövrü enerji istehlakına təsir göstərir. |
| Temperatur artımı | İstilik istismar şərtlərini və izolyasiya tələblərini müəyyən edir. |
| İzolyasiya səviyyəsi | Dielektrik müqavimət və sistemin koordinasiyası üçün vacibdir. |
| Mühafizə/IP reytinqi | Transformatoru ətraf mühitə və təsadüfi təmas risklərinə qarşı qoruyur. |
İstehsalçının nəşr etdiyi spesifikasiyalar göstərir ki, 11kV-sinif 1000kVA quru tipli transformatorlar əhəmiyyətli dərəcədə fərqli itki dəyərlərinə, sarma materiallarına, ölçülərə, vektor qruplarına, empedans qiymətlərinə və soyutma quruluşlarına malik ola bilər. Buna görə də, bütün 1000kVA transformatorların texniki cəhətdən ekvivalent olduğunu qəbul etmək əvəzinə, bu parametrlər dəqiq model üçün təsdiqlənməlidir.
Quru tipli transformator texnologiyası, quraşdırma mühiti daxili əməliyyatlara, yanğınla bağlı mülahizələrə, azaldılmış maye izolyasiya tələblərinə və ya sadələşdirilmiş texniki xidmətə diqqət yetirdikdə xüsusilə faydalıdır.
IEC 60076-11 həmçinin iqlim siniflərinə, hündürlüklə bağlı istilik və dielektrik mülahizələrə, qapağın idarə edilməsinə, yanğın davranışına və seysmik təsnifata müraciət edir və transformatorun spesifikasiyası zamanı ətraf mühit şəraitinin nə üçün nəzərə alınmalı olduğunu göstərir.
11kV 1000kVA quru tipli transformator, 11kV paylayıcı sistemin orta tutumlu aşağı endirici transformatora ehtiyacı olduğu və quraşdırma tələblərinin quru tip texnologiyaya uyğun olduğu hər yerdə istifadə oluna bilər.
Transformatorun seçilməsi məhsul kataloqundan deyil, elektrik sistemindən başlamalıdır. Aşağıdakı yoxlama siyahısı spesifikasiya boşluqlarının qarşısını almağa kömək edə bilər:
Quraşdırma mühiti kifayət qədər boşluq, ventilyasiya, qorunma və ya elektrik koordinasiyasını təmin etmirsə, hətta yaxşı dizayn edilmiş transformator da pis işləyə bilər.
Quraşdırma şərtləri yalnız mexaniki detallar deyil. IEC 60076-11 hündürlük və ətraf mühit şəraitinin transformatorun istilik və dielektrik performansına təsirini xüsusi olaraq tanıyır, ona görə də bu parametrlər spesifikasiya mərhələsində elan edilməlidir.
Quru tipli transformatorlar ümumiyyətlə yağla bağlı texniki xidmət tapşırıqlarından qaçırlar, lakin onlar hələ də dövri yoxlama tələb edir. Baxım tezliyi istehsalçının göstərişlərinə, iş şəraitinə, yerli qaydalara və quraşdırmanın kritikliyinə uyğun olaraq müəyyən edilməlidir.
| Yoxlama sahəsi | Nə yoxlamaq |
|---|---|
| Sargılar | Görünən çirklənmə, zədələnmə, anormal boşalma izləri və ya pisləşmə. |
| Əlaqələr | Terminal vəziyyəti, sızdırmazlıq, həddindən artıq istiləşmə əlamətləri və kabel vəziyyəti. |
| Soyutma | Hava keçidləri, ventilyasiya, quraşdırılmış fanatlar və anormal temperatur. |
| Temperaturun monitorinqi | Sensor oxunuşları, həyəcan siqnalları, nəzarətçinin işləməsi və tarixi tendensiyalar. |
| Ətraf mühit | Toz, rütubət, aşındırıcı atmosfer və otaq ventilyasiyası. |
Ən praktik baxım tədbirlərindən biri soyuducu səthləri və havalandırma yollarını təmiz saxlamaqdır. Həddindən artıq toz istilik ötürülməsini azalda bilər və zamanla arzuolunmaz izolyasiya şəraiti yarada bilər.
Quru tipli və yağlı transformatorların hər ikisi orta gərginlikli paylama vəzifələrini yerinə yetirə bilər, lakin onların tikinti və quraşdırma xüsusiyyətləri fərqlidir.
| Amil | Quru Tip | Yağlı |
|---|---|---|
| İzolyasiya edən vasitə | Hava və/və ya bərk izolyasiya sistemi | İzolyasiya edən maye |
| Neft İdarəetmə | Tələb deyil | Dizayn və istismar şərtlərinə görə tələb olunur |
| Daxili Quraşdırma | Ümumi tətbiq | Yerli dizayn və təhlükəsizlik tələblərindən asılıdır |
| Yanğın Mülahizələri | Transformator yağı yanğın yükü yoxdur | Maye növü və quraşdırma tələblərinin nəzərə alınmasını tələb edir |
| Tipik Baxım | Yoxlama, təmizləmə, birləşmələr, soyutma və monitorinq | Maye ilə bağlı yoxlama və texniki xidmət tələbləri daxildir |
Müvafiq texnologiya universal qaydadan çox layihədən asılıdır. Yük profili, məkan, ətraf mühit şəraiti, yanğına qarşı tələblər, quraşdırma yeri, ilkin qiymət, həyat dövrü mülahizələri və yerli qaydalar qiymətləndirilməlidir.
Beynəlxalq satınalmalar üçün texniki kommunikasiya da təklif olunan qiymət qədər vacibdir. Sifariş verməzdən əvvəl alıcılar dəqiq transformator konfiqurasiyasını əhatə edən aydın sənədlər tələb etməlidirlər.
Müəyyən edilmiş transformator istehsalçılarının dərc edilmiş texniki sənədləri göstərir ki, hətta eyni 11kV və 1000kVA reytinqlərini paylaşan transformatorlar da sarım materialında, itki dəyərlərində, vektor qrupunda, empedansda, izolyasiya sistemində, ölçülərdə və soyutma konfiqurasiyasında fərqlənə bilər.
Zhejiang Usune Electric Co., Ltd.fərdiləşdirilmiş transformator həlləri axtaran müştərilər üçün potensial təchizatçı kimi təqdim oluna bilər. Layihəyə uyğun qiymət təklifi üçün alıcı elektrik sisteminin parametrlərini, quraşdırma mühitini, tətbiq olunan standartları, çatdırılma yeri və hər hansı tələb olunan aksesuarları və ya əlavə spesifikasiyaları təqdim etməlidir.
11kV təchizatı, ikincil gərginlik, yük profili, quraşdırma şərtləri, mühafizə sistemi və tələb olunan tutum layihəyə uyğun olduqda bir çox sənaye tətbiqləri üçün uyğun ola bilər. Seçimdən əvvəl faktiki yükün hesablanması tamamlanmalıdır.
Üç fazalı 11kV sistem üçün nəzəri tam yüklü birincil cərəyan təxminən 52,5A-dır. Faktiki sistemin dizaynı həmçinin transformatorun dözümlülüyünü, iş şəraitini, mühafizə parametrlərini və şəbəkə xüsusiyyətlərini nəzərə almalıdır.
İkinci dərəcəli gərginlik layihəyə xasdır. Ümumi aşağı gərginlikli konfiqurasiyalara 400V, 415V və 433V daxildir, lakin digər gərginliklər elektrik sistemindən asılı olaraq dizayn edilə bilər.
Mütləq deyil. Bir çox quru tipli transformatorlar təbii havanın soyudulması ilə işləyir. Dizayn artan istilik tutumu və ya xüsusi iş şəraiti tələb etdikdə məcburi hava ilə soyutma əlavə edilə bilər.
IEC 60076-11:2018, müəyyən edilmiş əhatə dairəsi daxilində xüsusi olaraq quru tipli güc transformatorlarını əhatə edən əsas IEC standartıdır. Əlavə milli, regional, layihə, quraşdırma və ya səmərəlilik tələbləri də tətbiq oluna bilər.
kVA görünən gücü, kV isə aktiv gücü ölçür. Əlaqə güc amilindən asılıdır: kW = kVA × güc faktoru. Buna görə, 1000 kVA transformator avtomatik olaraq 1000 kVt güc mənbəyi kimi təsvir edilməməlidir.
Bir çox istehsalçı layihə tələblərinə uyğun olaraq ikincil gərginlik, vektor qrupu, sarma materialı, empedans, kran diapazonu, qapaq, soyutma təşkili, aksesuarlar və monitorinq sistemi kimi parametrləri konfiqurasiya edə bilər. Hər bir fərdiləşdirmə müvafiq texniki standartla təsdiqlənməlidir.
An11kV 1000kVA Quru Tip Transformatorgərginlik və tutum göstəricilərinin birləşməsindən daha çoxdur. Onun real performansı elektrik dizaynının, izolyasiyanın, istilik idarəetməsinin, sarımın konstruksiyası, nüvə itkiləri, empedans, ətraf mühit şəraiti, mühafizə, quraşdırma və texniki xidmətin qarşılıqlı əlaqəsindən asılıdır.
Mühəndislik qrupları və satınalma menecerləri üçün ən etibarlı yanaşma tam elektrik tələbi ilə başlamaq və sonra ətraflı texniki təklif tələb etməkdir. Zəmanətli itkiləri, izolyasiya səviyyələrini, vektor qrupu, empedans, temperatur artımı, ölçülər, sınaq, aksesuarlar və xidmət dəstəyinin müqayisəsi seçilmiş transformatorun faktiki tətbiqə uyğun olmasını təmin etməyə kömək edə bilər.
Zhejiang Usune Electric Co., Ltd. orta gərginlikli quru tipli transformator tələblərini və layihəyə uyğun konfiqurasiyaları qiymətləndirən müştərilərə dəstək ola bilər. Əgər siz yeni yarımstansiya planlaşdırırsınızsa, sənaye enerji sistemini təkmilləşdirirsinizsə və ya kommersiya və ya infrastruktur layihəsi üçün 11kV 1000kVA transformator axtarırsınızsa,bizimlə əlaqə saxlayınuyğun transformator həllini müzakirə etmək üçün gərginliyiniz, tutumunuz, tezliyiniz, quraşdırma şərtləriniz və texniki tələblərinizlə.
