Sənaye enerji sistemlərinin davamlı inkişafı ilə elektrik stansiyaları və elektrik qurğuları avadanlıqların təmiri zamanı enerji izolyasiyası üçün daha təhlükəsiz və etibarlı həllər tələb edir.Yüksək gərginlikli ayırıcı açarlaretibarlı izolyasiya təmin etməklə və texniki xidmətin səmərəliliyini artırmaqla elektrik təhlükəsizliyinin təmin edilməsində mühüm rol oynayır.
GN22-6 seriyalı qapalı yüksək gərginlikli ayırma açarı orta gərginlikli enerji sistemləri üçün hazırlanmış yeni nəsil yüksək gərginlikli elektrik cihazıdır. Qabaqcıl mexaniki ötürmə texnologiyasını, optimallaşdırılmış kontakt strukturlarını və yüksək güclü keçirici komponentləri birləşdirərək, GN22-6 seriyası böyük elektrik stansiyaları və sənaye elektrik tətbiqləri üçün etibarlı izolyasiya performansını təmin edir.
GN22-6 qapalı yüksək gərginlikli ayırma açarı əsasən böyük elektrik stansiyalarında və elektrik sistemlərində avadanlıqların yoxlanılması və texniki xidməti zamanı enerji təchizatını təcrid etmək üçün istifadə olunur. Məhsul müxtəlif enerji sisteminin tələbləri üçün çevik quraşdırma seçimlərini təmin edən üç müstəqil tək qütblü vahid və ya inteqrasiya olunmuş üç qütblü montaj kimi konfiqurasiya edilə bilər.
Ayırma açarı və ona uyğun işləmə mexanizmi GB 1985 (Alternativ cərəyan) ilə uyğundurYüksək gərginlikli ayırıcı açarlarvə Torpaqlama açarları), yüksək gərginlikli elektrik avadanlıqları standartları ilə etibarlı performans və uyğunluğu təmin edir.
| Maddə | Texniki Tələb |
|---|---|
| Hündürlük | ≤1000 m |
| Ətraf mühitin temperaturu | -25℃ ~ +40℃ |
| Nisbi Rütubət | ≤90% (+25℃-də) |
| Quraşdırma mühiti | Güclü aşındırıcı qaz, duz dumanı, toz, partlayıcı və ya aşındırıcı maddələr yoxdur |
| Vibrasiya Vəziyyəti | Tez-tez şiddətli vibrasiya yoxdur |

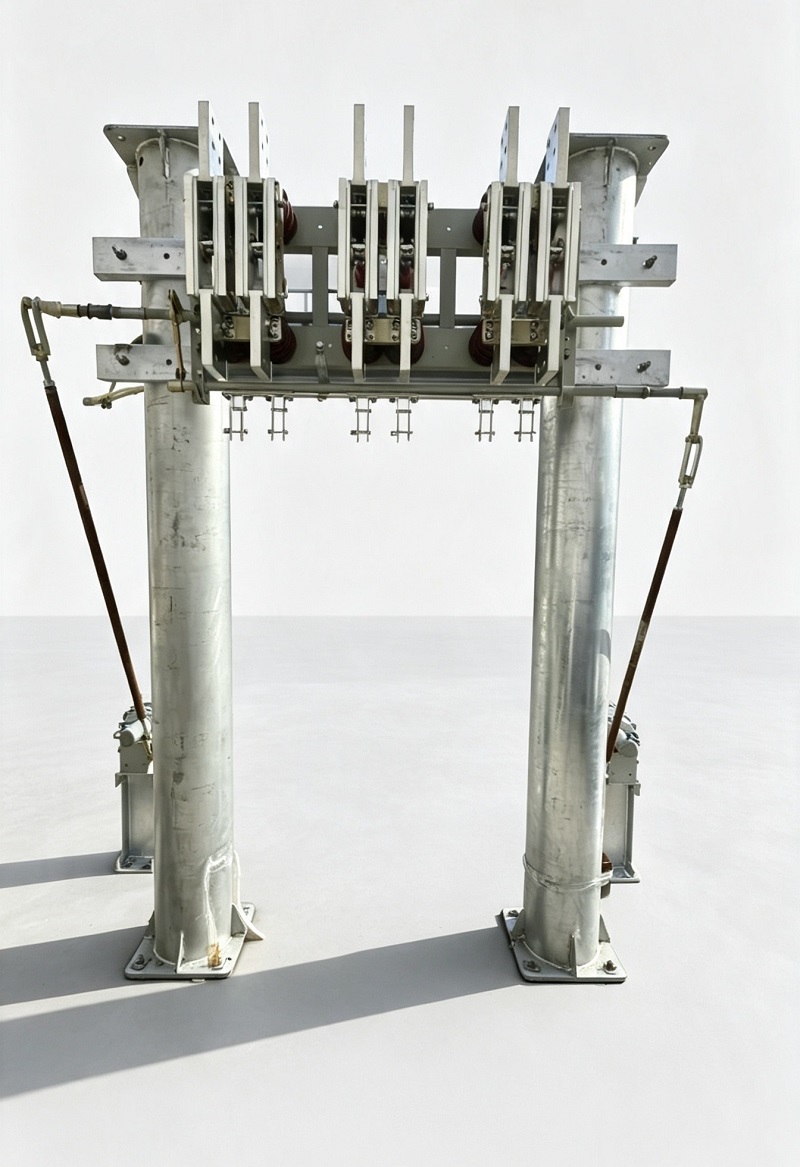

GN22-6 seriyası üç qütblü bıçaq-bıçaq quruluşunu qəbul edir. Hər bir dirəyin keçirici komponentləri dirək izolyatorları və ya kol izolyatorları vasitəsilə əsas çərçivəyə sabitlənir, sabit mexaniki dəstək və elektrik izolyasiya performansını təmin edir.
Keçirici bıçaqlar, keçirici komponentlərin səth keyfiyyətini və elektrik keçiriciliyini yaxşılaşdıraraq, dəqiq emal texnologiyası ilə qalınlaşdırılmış mis lövhələrdən hazırlanır. Optimallaşdırılmış kontakt strukturu etibarlı əlaqə performansını təmin edir və əməliyyat zamanı özünü təmizləmə qabiliyyətini təklif edir, təmas müqavimətini azaltmağa və xidmət sabitliyini yaxşılaşdırmağa kömək edir.
Ənənəvi ayırma açarı mexanizmlərindən fərqli olaraq, GN22-6 seriyası yüksək kontakt təzyiqi və işləmə anı arasındakı ümumi problemi həll etmək üçün xüsusi hazırlanmış iki pilləli bağlama və kilidləmə mexanizmini qəbul edir.

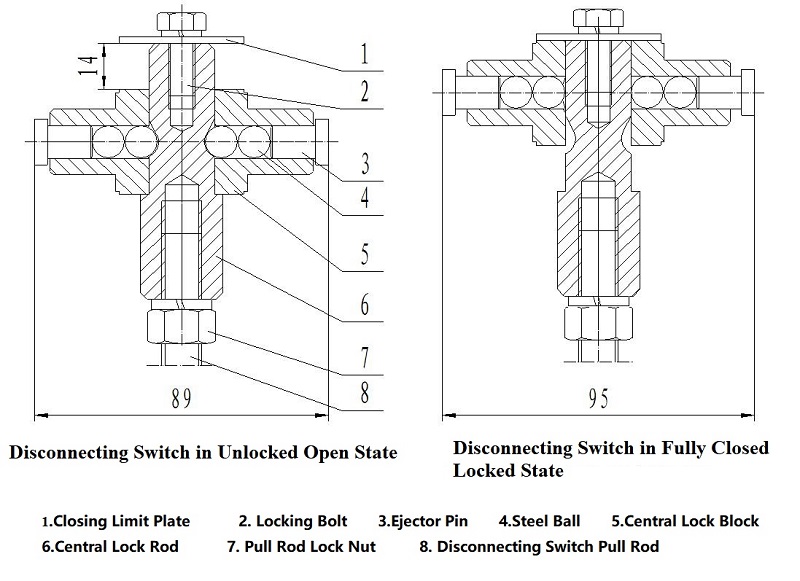

Əsas şaftın ilk 80° fırlanması zamanı açar bıçağı tam açıq vəziyyətdən ilkin qapalı vəziyyətə keçir.
Növbəti 10° fırlanma zamanı kilidləmə blok mexanizmi mərkəzi kilidləmə çubuğunu, polad topları və ejektor sancaqlarını hərəkətə gətirir. Maqnit kilid plitələri bir qolu struktur vasitəsilə qüvvəni gücləndirir, itələməni təxminən 5,5 dəfə artırır və açar bıçağında güclü təmas təzyiqi yaradır.
Bu innovativ struktur təmin edir:
GN22-6 seriyası müxtəlif nominal cərəyan tələblərini dəstəkləyir, bu da onu yüksək cərəyan enerji paylanması və texniki izolyasiya proqramları üçün uyğun edir.
| Model | Nominal Gərginlik (kV) | Maksimum İş Gərginliyi (kV) | 1 Dəqiqəlik Güc Tezliyinə Dayanma Gərginliyi (kV) | Nominal cərəyan (A) | Dinamik Sabitlik Cərəyanı (kA) | 3s İstilik Sabitlik Cərəyanı (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Qeydlər: GN22-10 düz quraşdırılmış növü təmsil edir; C divardan keçən tipi təmsil edir; D torpaqlama növünü təmsil edir.
GN22-6 ayırma açarı üfüqi, şaquli və maili quraşdırma üsullarını dəstəkləyir və müxtəlif elektrik sistemlərinə çevik inteqrasiya etməyə imkan verir.
Uyğun əməliyyat mexanizmlərinə aşağıdakılar daxildir:
| Nominal cərəyan | Maksimum işləmə anı |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Sabit performansı qorumaq üçün istismara verildikdən sonra müntəzəm yoxlama və texniki xidmət aparılmalıdır. Tövsiyə olunan texniki qulluq prosedurlarına aşağıdakılar daxildir:
| Komponent | Tövsiyə olunan material |
|---|---|
| Hərəkət edən komponentlər | ZG-1 sürtkü yağı |
| Əlaqə Səthi Qoruma | SYB1607 Sənaye Petrolatumu |
Elektrik sistemləri daha yüksək tutum və təkmilləşdirilmiş etibarlılığa doğru inkişaf etməyə davam etdikcə, qabaqcıl ayırma açarı texnologiyası enerji təhlükəsizliyi və avadanlıqların saxlanması üçün getdikcə daha çox əhəmiyyət kəsb edir.
Yüksək cərəyan qabiliyyəti, optimallaşdırılmış kontakt strukturları və etibarlı mexaniki dizaynı ilə GN22-6 Daxili Yüksək Gərginlikli Ayırma açarı elektrik stansiyaları, yarımstansiyalar və sənaye elektrik sistemləri üçün etibarlı izolyasiya həllini təmin edir.
GN22-6 seriyası əməliyyat təhlükəsizliyini və avadanlıqların etibarlılığını artırmaqla orta gərginlikli elektrik infrastrukturunun modernləşdirilməsini və sabit inkişafını dəstəkləyir.
