Nominal iş gərginliyi 660V-a qədər olan AC 50–60Hz sistemləri üçün nəzərdə tutulmuş Aşağı Gərginlikli Çekmece Tipi Kommutator Şkafı gücün paylanması, mühərrikin idarə edilməsi və güc faktorunun kompensasiyası üçün konfiqurasiya edilə bilər. üçün uyğundur sənaye müəssisələri, elektrik obyektləri, neft-kimya layihələri, nəqliyyat infrastrukturu, ticarət binaları, və digər aşağı gərginlikli elektrik sistemləri.
Adi sabit paylayıcı şkafda elektrik sxemləri ümumi kabinetdən nisbətən asılıdır. tənzimləmə. Obyektdə çoxlu müstəqil yüklər olduqda, bu, dövrə idarəetməsini və gələcəyini yarada bilər modifikasiya daha mürəkkəbdir.
Çekmece tipli konfiqurasiya elektrik funksiyalarını fərdi vahidlərə bölür. Hər bir çekmece a uyğun ola bilər xüsusi qidalandırıcı, motor və ya elektrik yükü, ümumi kabineti faktiki vəziyyətə uyğun təşkil etməyə imkan verir. paylama strukturu.
Fabriklər və böyük obyektlər üçün bu o deməkdir ki, keçid qurğuları elektrik yükü ətrafında deyil, elektrik yükü ətrafında planlaşdırıla bilər sadəcə kabinetin fiziki ölçüləri ətrafında.
Çekmece quruluşu müxtəlif sxemləri ayrı-ayrı funksional bölmələrə təyin etməyə imkan verir.
Məsələn, istehsal müəssisəsində konveyer mühərrikləri, nasoslar, fanatlar, köməkçi qurğular üçün müstəqil sxemlər ola bilər. maşın, işıqlandırma və ümumi enerji paylanması. Bu dövrələr onların fərdi xüsusiyyətlərinə görə təşkil edilə bilər elektrik tələbləri.
Bu struktur operatorlara hər bir dövrə və onun qoşulmuş avadanlıqları arasındakı əlaqəni müəyyən etməyə kömək edir, yəni çoxlu çıxış qidalandırıcıları olan böyük elektrik otaqlarında xüsusilə qiymətlidir.
Hər elektrik yükü eyni güc tələbinə malik deyil. Kiçik bir köməkçi motor və yüksək güclü istehsal mühərriki müxtəlif keçid və mühafizə tədbirləri tələb edə bilər.
Aşağı Gərginlikli Çekmece Tipi Kommutasiya Şkafı buna görə də müxtəlif dövrə üçün böyük və kiçik çekmecelərdən istifadə edə bilər tələblər. Çekmecenin konfiqurasiyası motor reytinqlərinə, qidalandırıcı tutumuna və sayına görə müəyyən edilə bilər layihə daxilində dövrələrin.
Bu, elektrik mühəndislərinə kabinetin planını hazırlayarkən daha çox sərbəstlik verir.
Sənaye obyektləri üçün motor nəzarəti aşağı gərginlikli elektrik enerjisinin əhəmiyyətli bir hissəsini təşkil edə bilər sistemi.
MCC konfiqurasiyası böyük və kiçik çekmecelərdən ibarətdir, hər bir dövrənin əsas keçid cihazı bir yüksək qırılma qabiliyyətinə malik qəliblənmiş qutu elektrik açarı və ya qoruyucu ilə fırlanan yük açarı.
Bu tənzimləmə nasoslara, kompressorlara, fanatlara, konveyerlərə, istehsal maşınlarına və motorla idarə olunan digər avadanlıq.
Bu motor dövrələrini xüsusi funksional bölmələrə ayırmaq da elektrik əlaqəsini sadələşdirməyə kömək edir fərdi mühərriklər və onlara uyğun qidalandırıcılar arasında.
Enerji Paylama Mərkəzi kabineti daxil olan elektrik enerjisinin çoxlu elektrik enerjisi arasında bölünməsi lazım olduğu yerlərdə istifadə olunur. aşağı axın dövrələri.
PC konfiqurasiyası təsdiq edilmişdən asılı olaraq Emax, MT, 3WN, AH və ME seriyalı elektron açarları yerləşdirə bilər. elektrik dizaynı.
Seçim zamanı nominal cərəyanı, qısaqapanma qabiliyyətini, qidalandırıcı xüsusiyyətlərini, mühafizə koordinasiyasını, və qoşulmuş avadanlığın tələbləri.
Motorlu ağır sənaye sistemləri əhəmiyyətli reaktiv güc tələbi yarada bilər. Belə qurğular üçün güc faktoru kompensasiya aşağı gərginlikli elektrik dizaynının bir hissəsini təşkil edə bilər.
Kompensasiya şkafı əl, avtomatik və ya uzaqdan güc faktoru kompensasiyası üçün konfiqurasiya edilə bilər.
Onun konfiqurasiyası müştərinin yük xüsusiyyətlərinə və elektrik idarəetməsinə uyğun olaraq müəyyən edilə bilər hər bir layihə üçün eyni kompensasiya tənzimləməsindən istifadə etmək əvəzinə tələblər.
Avadanlıq müxtəlif yük strukturlarına malik elektrik sistemlərinə uyğunlaşdırıla bilər.
Çoxsaylı istehsal xətti olan fabriklər mühərriklər, köməkçi avadanlıqlar və ümumi qurğular üçün ayrıca çekmece qurğularından istifadə edə bilər. güc dövrələri.
Nasoslar, kompressorlar, fanatlar və digər texnoloji avadanlıqlar xüsusi mühərrik idarəetmə sxemləri vasitəsilə təşkil edilə bilər.
Böyük istehsal müəssisələri çoxsaylı yüksək güclü avadanlıq və motor üçün mərkəzləşdirilmiş aşağı gərginlikli paylamadan istifadə edə bilər qidalandırıcılar.
Dəmir yolu qurğuları, terminallar və köməkçi infrastruktur kabinetdən avadanlıqların enerji paylanması və paylanması üçün istifadə edə bilər köməkçi elektrik sistemləri.
Ticarət və yaşayış binaları mərkəzləşdirilmiş paylama daxilində çoxlu aşağı gərginlikli qidalandırıcılar təşkil edə bilər sistemi.
Elektrik stansiyaları və enerji layihələri paylama, motor nəzarəti və kompensasiya funksiyalarını uyğun olaraq konfiqurasiya edə bilər onların köməkçi elektrik yükləri.
| Maddə | Spesifikasiya |
| Məhsul növü | Aşağı Gərginlikli Çekmece Tipi Kommutator |
| Nominal İş Gərginliyi | ≤660V |
| Nominal Tezlik | 50Hz / 60Hz |
| Əsas funksiyalar | Güc Paylanması / Mühərrikə Nəzarət / Güc Faktorunun Kompensasiyası |
| PC Konfiqurasiyası | Emax / MT / 3WN / AH / ME seriyası dövrə açarları |
| MCC Konfiqurasiyası | Böyük və Kiçik Çekmeceler |
| MCC Əsas keçid | Yüksək qıran MCCB / Sigortalı fırlanan yük açarı |
| Kompensasiya | Manual / Avtomatik / Uzaqdan |
| Standart Hündürlük | ≤2000m |
| Ətraf mühitin temperaturu | -5°C ilə +40°C arasında |
| 24 Saatlıq Orta Temperatur | ≤+35°C |
| Nəqliyyat və Saxlama | -25°C ilə +55°C arasında |
| Qısamüddətli Temperatur | ≤24 saat ərzində +70°C-ə qədər |
| Tətbiq olunan Tezlik | AC 50-60Hz |
Standart iş mühiti ətraf mühitin temperaturu -5°C ilə +40°C arasında, orta hesabla olmalıdır +35°C-dən çox olmayan 24 saat ərzində temperatur.
Ətraf mühitin maksimum temperaturu +40 ° C-də nisbi rütubət 50% -dən çox olmamalıdır. Daha yüksək rütubət qəbul edilə bilər aşağı temperaturlarda, məsələn, +20°C-də 90%-ə qədər. Temperatur dəyişiklikləri nəzərə alınmalıdır, çünki kondensasiya baş verə bilər.
Standart hündürlük ≤2000m-dir.
Daşınma və saxlama zamanı avadanlıq -25°C-dən +55°C-dək olan temperaturlara, qısamüddətli 24 saatdan çox olmayan müddət ərzində +70°C-ə qədər məruz qalma.
Dənizdə neft qazma platformaları və atom elektrik stansiyaları da daxil olmaqla xüsusi tətbiqlər ayrıca texniki tələblər tələb edir istehsalçı ilə son istifadəçi arasında qiymətləndirmə və razılaşma.
Cas-space Rocket Launch Project Usune elektrik avadanlığı üçün mühəndislik arayışıdır.
Raket atma infrastrukturunda müxtəlif dəstəkləyici elektrik yükləri, o cümlədən avadanlıq sistemləri, köməkçi obyektlər və infrastruktur xidmətləri. Belə qurğular aydın dövrə təşkili və etibarlılıq tələb edir müxtəlif əməliyyat sahələrini dəstəkləmək üçün elektrik paylanması.
Usune avadanlığı layihənin elektrik sisteminin bir hissəsi kimi tətbiq edilib, təchizatda praktiki təcrübə təmin edilib ixtisaslaşdırılmış infrastruktur üçün keçid qurğuları.
Layihə həmçinin kabinet konfiqurasiyasının faktiki elektrik arxitekturasına uyğunlaşdırılmasının vacibliyini nümayiş etdirir vahid tənzimləməyə güvənməkdən daha çox obyektin.
Usune-nin istehsal və idarəetmə sistemi ISO 9001, ISO 14001 və ISO 45001 tərəfindən dəstəklənir.
Avadanlıq GB 7251.1, JB/T 9961 və daxil olmaqla müvafiq IEC və GB tələblərinə uyğun olaraq istehsal olunur. aşağı gərginlikli keçid və idarəetmə qurğuları üçün müvafiq beynəlxalq tələblər.
Göndərmədən əvvəl hazır şkaf zavod yoxlamasından və müntəzəm sınaqdan keçir. Müvafiq test hesabatları və texniki sənədlər layihənin tələblərinə uyğun olaraq verilə bilər.
Satınalma qrupları üçün ən vacib addım istehsaldan əvvəl elektrik konfiqurasiyasını təsdiqləməkdir.
Aşağı Gərginlikli Çekmece Tipi Kommutator Şkafı yalnız yük siyahısına görə deyil, faktiki yük siyahısına uyğun seçilməlidir. kabinetin nominal gərginliyi.
Usene təsdiq etməyi tövsiyə edir:
| Müştəri Məlumatı | Niyə vacibdir |
| Sistem Gərginliyi | Əsas elektrik dizaynını müəyyənləşdirir |
| Gələn cərəyan | Daxil olan tutumu müəyyən edir |
| Qidalandırıcıların sayı | Çekmecenin miqdarını təyin edir |
| Motor Miqdarı | MCC tələblərini müəyyən edir |
| Motor Reytinqləri | Çekmece və keçid seçimini müəyyən edir |
| Qısa Qapanma Səviyyəsi | Qoruma tələblərini müəyyən edir |
| Kompensasiya tələbi | Kompensasiya qabiliyyətini müəyyən edir |
| Quraşdırma mühiti | Əməliyyat şərtlərini təsdiqləyir |
| Tək xətt diaqramı | Son kabinet konfiqurasiyasını dəstəkləyir |
Kotirovka mərhələsində bu təfərrüatların təqdim edilməsi Usune-ə daha yaxşı uyğun gələn konfiqurasiya hazırlamağa imkan verir müştərinin faktiki elektrik sistemi.
| N o. | Əşyalar | Vahid | Yük kəsici açar qurğusu | kombinasiya vahidi | Elektrik kəsici qurğusu | |
| 1 | Nominal gərginlik | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Nominal tezlik | Hz | 50 | 50 | 50 | |
| 3 | Nominal cərəyan | A | 630 | 125 (qoruyucu cərəyandan asılıdır) | 630 | |
| 4 | Nominal izolyasiya səviyyəsi | 1min Tezlik təzyiqə tab gətirdi | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| İşıqlandırma impulsu gərginliyə tab gətirdi | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nominal qısaqapanma cərəyanına tab gətirir | kA/s | 25/4 | —— | 25/4 | |
| 6 | Nominal pik cərəyana tab gətirir | kA | 63 | —— | 63 | |
| 7 | Nominal qısaqapanma cərəyanı | kA | 63 | HV qoruyucusu ilə məhdudlaşır | 63 | |
| 8 | Nominal qısaqapanma cərəyanı | kA | —— | HV qoruyucusu ilə məhdudlaşır | 25/25 | |
| 9 | Nominal ötürmə cərəyanı | A | —— | 1700/1400 | —— | |
| 10 | Nominal aktiv yük kəsici cərəyan | A | 630 | —— | —— | |
| 11 | Nominal qapalı dövrə kəsmə cərəyanı | A | 630 | —— | 630 | |
| 12 | Mexanik həyat | yük kəsici açar/CB | Vaxt | 10000 | 10000 | 20000 |
| İzolyasiya/torpaq açarı | 5000 | 5000 | 5000 | |||
| 13 | Dövrə müqaviməti | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nominal doldurma təzyiqi (20 ℃ ölçmə təzyiqi) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Qazın illik nisbi sızma dərəcəsi | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP qoruma dərəcəsi | Kabinet | IP4X | IP4X | IP4X | |
| Qaz çəni | IP67 | IP67 | IP67 | |||

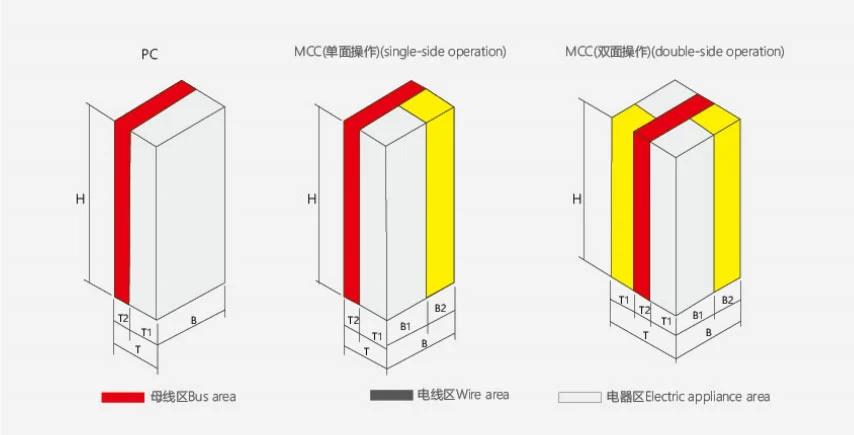

| Hündürlük | Genişlik | Dərinlik | Qeyd | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Tək tərəfli əməliyyat |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | İkitərəfli əməliyyat |
Şkaf standartlaşdırılmış şkaf konstruksiyalarından və funksional komponentlərdən istifadə etməklə zavodda yığılır.
İstehsal prosesi komponentlərin yoxlanılması, konstruksiyaların yığılması, çekmecenin quraşdırılması, elektrik naqilləri, funksional bölmənin yoxlanılması və müntəzəm sınaq.
Bu zavod əsaslı montaj prosesi kabinetin son konfiqurasiyasını təsdiq edilmiş konfiqurasiya ilə yoxlamağa imkan verir göndərilməzdən əvvəl texniki tələblər.
Avadanlıq nominal iş gərginliyi 660V və daha aşağı olan AC sistemləri üçün nəzərdə tutulmuşdur.
Çekmecenin təşkili fərdi elektrik dövrələrini ayrıca funksional bölmələr kimi təşkil etməyə imkan verir ki, bu da mümkündür böyük paylama sistemlərinin idarə edilməsini və konfiqurasiyasını asanlaşdırın.
Bəli. MCC konfiqurasiyası motor gücünə və dövrə tələblərinə uyğun olaraq həm böyük, həm də kiçik çekmecelərdən istifadə edə bilər.
PC konfiqurasiyası təsdiq edilmiş layihəyə uyğun olaraq Emax, MT, 3WN, AH və ME seriyalı elektrik açarlarından istifadə edə bilər. dizayn.
Bəli. MCC bölməsi xüsusi olaraq çoxlu motor dövrələri üçün nəzərdə tutulmuşdur və müxtəlif çekmece ilə konfiqurasiya edilə bilər ölçüləri.
Bəli. Manual, avtomatik və uzaqdan kompensasiya funksiyaları layihə tələblərinə uyğun olaraq konfiqurasiya edilə bilər.
Usune ISO 9001, ISO 14001 və ISO 45001 idarəetmə sistemləri altında fəaliyyət göstərir. Məhsullar uyğun olaraq istehsal olunur müvafiq konfiqurasiyalar üçün CE sertifikatı ilə müvafiq IEC və GB standartları.
Bəli. Çekmece miqdarı, dövrə təşkili, açar seçimi, MCC konfiqurasiyası və kompensasiya funksiyaları ola bilər. müştərinin elektrik tələblərinə uyğun olaraq müəyyən edilir.
Ən faydalı məlumatlara sistem gərginliyi, daxil olan cərəyan, qidalandırıcıların sayı, motorun miqdarı və reytinqləri daxildir. qısaqapanma səviyyəsi, kompensasiya tələbləri, quraşdırma mühiti və elektrik tək xətt diaqramı.
Usune, birdən çox elektrik dövrəsinin təşkil edilməli olduğu elektrik sistemləri üçün aşağı gərginlikli keçid qurğuları təqdim edir. mərkəzləşdirilmiş kabinet daxilində.
Aşağı Gərginlikli Çekmece Tipi Kommutator Şkafı əldə edən müştərilər üçün Usune elektrik yükünü qiymətləndirə bilər. strukturu, uyğun çekmece konfiqurasiyalarını seçin, komponent seçimini koordinasiya edin, tam zavod montajı və sınaqdan keçirin və layihənin çatdırılması üçün texniki sənədləri təqdim edin.
