Aşağı Gərginlikli Sabit Tipli Şkaf

Usune GGD Aşağı Gərginlikli Sabit Tipli Kommutator Şkaf AC 50Hz enerji paylama sistemləri üçün xüsusi olaraq hazırlanmışdır. nominal iş gərginliyi 380V və nominal iş cərəyanı 3150A qədər. Əsas idarəetmə mərkəzi kimi xidmət edir enerji paylama funksiyalarını sabit və səmərəli şəkildə həyata keçirən enerji, işıqlandırma və paylayıcı avadanlıq üçün.

Enerji sektorlarının, enerji istifadəçilərinin və dizayn bölmələrinin ehtiyaclarına cavab olaraq hazırlanmış bu məhsul qabaqcıl xüsusiyyətlərə malikdir. texnologiyası və ənənəvi aşağı gərginlikli keçid qurğusundan ideal təkmilləşdirmədir. Aparıcı Çinin əsas məhsulu kimi İstehsalçı, o, etibarlı performansı, təhlükəsiz istismarını və rahat texniki xidmətini birləşdirir və onu üstünlük təşkil edir etibarlı aşağı gərginlikli enerji paylama təchizatçısı axtaran qlobal istifadəçilər üçün seçim. İstehsaldan istifadə etmək qabaqcıl Çin fabriklərinin imkanları, keyfiyyətinə zəmanət verilir.

Aşağı gərginlikli keçid qurğusu

Orta gərginlikli keçid qurğusu

Əsas Texniki Parametrlər

1. Nominal Tezlik: 50Hz
2. Nominal İş Gərginliyi: 380V AC
3. Nominal əməliyyat cərəyanı: 3150A-a qədər
4. Tətbiq olunan Standartlar: IEC439, GB 7251, IEC60056 və s.
5. Mühafizə reytinqi: IP30–IP54 (Fərdiləşdirilə bilər)
6. Qırılma qabiliyyəti: Yüksək, əla dinamik və istilik sabitliyi

Uyğunluq və Keyfiyyət Təminatı

1. Beynəlxalq Standartlar

Aşağı Gərginlikli Sabit Tipli Kommutasiya Şkafı əsas beynəlxalq elektrik standartlarına tam uyğundur, qlobal tətbiqetmə və etibarlılıq. Bu standartlara aşağıdakılar daxildir: IEC60056 (High Voltage AC Circuit Breakers), IEC60099 (AC Boşluqsuz Metal Oksid Artırıcıları), IEC60129 (AC Ayırma Açarları və Torpaqlama Açarları), IEC60185 (Cərəyan transformatorları), IEC60186 (Gərginlik transformatorları) və IEC60298 (1kV–50kV AC metal qapalı keçid qurğusu).

2. Milli və Sənaye Standartları

Kommutasiya qurğusu ciddi Çin milli və sənaye standartlarına cavab verir, o cümlədən: GB/T7251.12-2013 (Aşağı gərginlikli kommutator və idarəetmə qurğuları), GB1207 (Gərginlik transformatorları), GB1208 (Cərəyan transformatorları), GB50150-2006 “Elektrik Qurğularında Elektrik Avadanlıqlarının Qəbul Sınaq Standartı” və DL/T 5004-2004 “Texniki Energetikada DC Sistemlərinin Layihələndirilməsi üçün Spesifikasiya”.

3. Ciddi Test və Təftiş

- Vizual Təftiş: Şkafın üslubunda hərtərəfli vizual və ölçülü yoxlama aparılır, ölçülər, struktur dizayn, həmçinin seçim, tərtibat, naqillər, quraşdırma prosesi və səth örtüyü daxili komponentlərin texniki tələblərə uyğunluğunu təmin etmək və qeydlər aparılır.

- Zavod Sınaqı: Hər bir keçid qurğusu mövcud milli standartlara uyğun olaraq zavod sınaq və yoxlamasından keçir Fabrikdən ayrılmadan əvvəl sənaye standartları və məhsulun orijinal test qeydləri təmin edilir çatdırılmadan əvvəl standartlara cavab verir.

Əməliyyat Mühitinin Tələbləri

1. Ətraf mühitin temperaturu: -5℃ ilə +40℃ arası, 24 saatlıq orta temperatur ≤ +35℃
2. Hündürlük: ≤ 2000m (daxili quraşdırma)
3. Relative Humidity: ≤ 50% at +40℃, can be relaxed at low temperatures (e.g., ≤ 90% at +20℃), considering temperaturun dəyişməsi səbəbindən kondensasiya.
4. Quraşdırma bucağı: Şaquli müstəvi ilə bucaq ≤ 5°
5. Ekoloji Tələblər: Şiddətli vibrasiya, təsir və aşındırıcı maddələrdən azaddır; xüsusi tələblər istehsalçı ilə razılaşmaq olar.

Əsas Performans Üstünlükləri

1. Yüksək Qırılma Tutumu və Güclü Sabitlik

Böyük qısaqapanma cərəyanlarına tab gətirə bilən möhkəm struktur və ekstremal şəraitdə sabit işləmə elektrik şəraiti.

2. Çevik Konfiqurasiya

Modul elektrik həlləri müxtəlif kombinasiyaları dəstəkləyir, müxtəlif seriyalara uyğunlaşa bilən çoxlu seriyalar mövcuddur tətbiq ssenariləri.

3. Praktik və Davamlı

Yeni quruluş, yüksək qorunma səviyyəsi, toz keçirməz, nəmə davamlı və zərbəyə davamlı, xidmət müddətini uzadır.

4. Təhlükəsiz və Baxım Asandır

Aydın tərtibat, asanlıqla əldə edilə bilən komponentlər, rahat əməliyyat, dayanma müddətini azaltmaq və texniki xidmətin sadələşdirilməsi. 5. Geniş tətbiq: elektrik stansiyaları, yarımstansiyalar, fabriklər, ticarət binaları və infrastruktur layihələri.

Real Dünya Tətbiq İşləri

Məsələn 1: Böyük Kömür Mədəni üçün Enerji Paylanması Layihəsi

1. Layihə haqqında məlumat: Böyük bir kömür hasilatı qrupunun etibarlı aşağı gərginlikli enerji paylama sisteminə ehtiyacı var idi. yeraltı mədən avadanlıqları və yerüstü qurğular, toz, rütubət və kimi sərt mühitlərlə üzləşən vibrasiya.
2. Həll yolu: IP54 standartına uyğunlaşdırılmış 36 GGD seriyalı Aşağı Gərginlikli Sabit Tipli Şkaflar istifadə olunur. mühafizə və vibrasiyaya davamlı quraşdırma.
3. Tətbiq Nəticələri: Böyük elektrik nasazlığı olmadan 5 ildən artıq stabil əməliyyat; baxım tezliyi köhnə avadanlıqla müqayisədə 30% azalıb; elektrik təhlükəsizliyi qəzalarının olmaması, mədən səmərəliliyinin artırılması.

Məsələn 2: Şəhər yarımstansiyasının təkmilləşdirilməsi layihəsi

1. Layihə haqqında məlumat: köhnəlmiş enerji paylama sistemini təkmilləşdirmək üçün bələdiyyə yarımstansiyası tələb olunur. sakinlərin və müəssisələrin elektrik enerjisinə olan ehtiyaclarını ödəmək üçün artan enerji təchizatı qabiliyyəti və etibarlılığı.
2. Həll yolu: Usune GGD keçid qurğusundan istifadə edilmişdir, nominal cərəyanı 3150A olan, ağıllı monitorinq və müdafiə funksiyaları.
3. Tətbiq Effektləri: Enerji paylama qabiliyyəti 40% artaraq, pik enerji tələbatını qarşılayır; səhv cavab müddəti 60% azaldılır, elektrik enerjisinin kəsilməsi müddəti azalır; Dövlət Grid standartlarına uyğundur, əla nailiyyətlər əldə edir qəbul.

Texniki Spesifikasiyalar

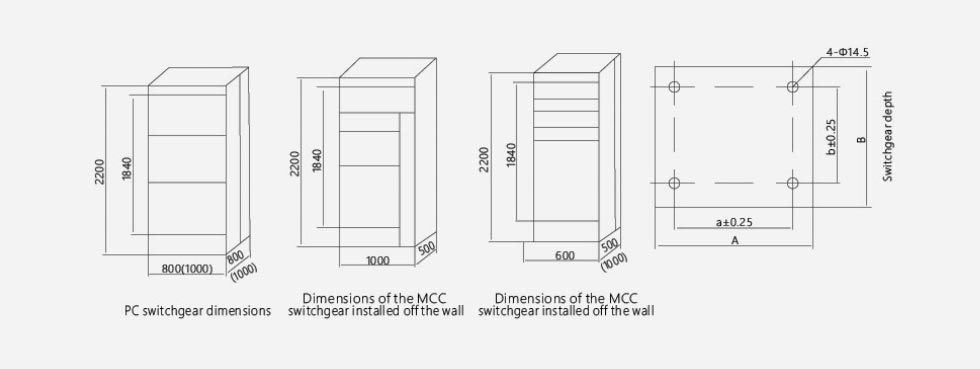

Məhsulun Xarici Ölçüsü

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

Q1: Usune GGD Aşağı Gərginlikli Sabit Tipli Kommutator Şkafının qorunma dərəcəsi nədir və o, necə uyğunlaşdırılıb müxtəlif mühitlərə?

A: Standart qorunma reytinqi IP30-dur, IP54-ə qədər fərdiləşdirilə bilər. Daha yüksək qorunma dərəcələri (məsələn, IP54) tozdur və nəmə davamlı, mədənlər, fabriklər və rütubətli mühitlər üçün uyğundur; aşındırıcı mühitlər üçün, korroziyaya qarşı örtüklər və xüsusi tələblərə cavab vermək üçün xüsusi materiallar mövcuddur.

2-ci sual: Məhsulun xidmət müddəti nədir və hansı müntəzəm texniki qulluq tələb olunur?

A: Normal xidmət müddəti 15-20 ildir. Müntəzəm texniki qulluq daxildir: rüblük tozun təmizlənməsi, bərkidicilərin yoxlanılması və komponentin işləmə vəziyyəti; illik hərtərəfli izolyasiya müqavimət testi və mühafizə funksiyası kalibrləmə. Düzgün qulluq xidmət müddətini uzada bilər və sabit işləməyi təmin edə bilər.

Q3: Usune xüsusi gərginlik/cərəyan və ya strukturlar üçün fərdi həllər təqdim edə bilərmi?

A: Bəli. Peşəkar istehsalçı olaraq biz tam fərdiləşdirmə xidmətləri təklif edirik: nominal gərginliyin tənzimlənməsi (220V/400V) və cərəyan (3150A-ə qədər), ölçüləri, komponentlərin quruluşunu və funksiyalarını dəyişdirmək; mühəndis komandamız işləyəcək IEC/GB standartlarına uyğun olan fərdiləşdirilmiş həllər hazırlamaq üçün bir-biri ilə sıx əlaqə saxlayın.
