Aşağı Gərginlikli Kommutator

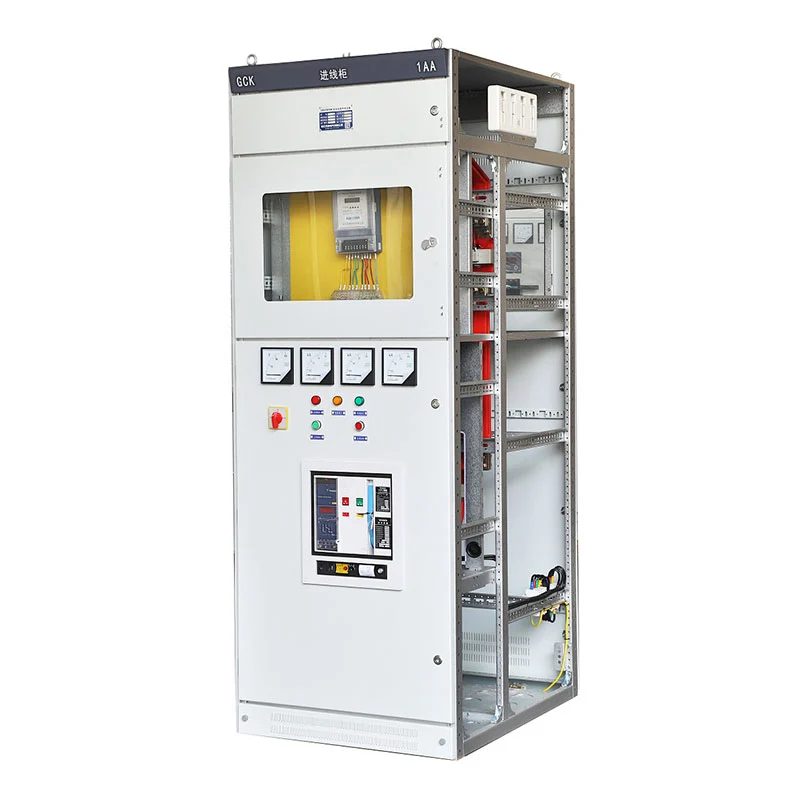

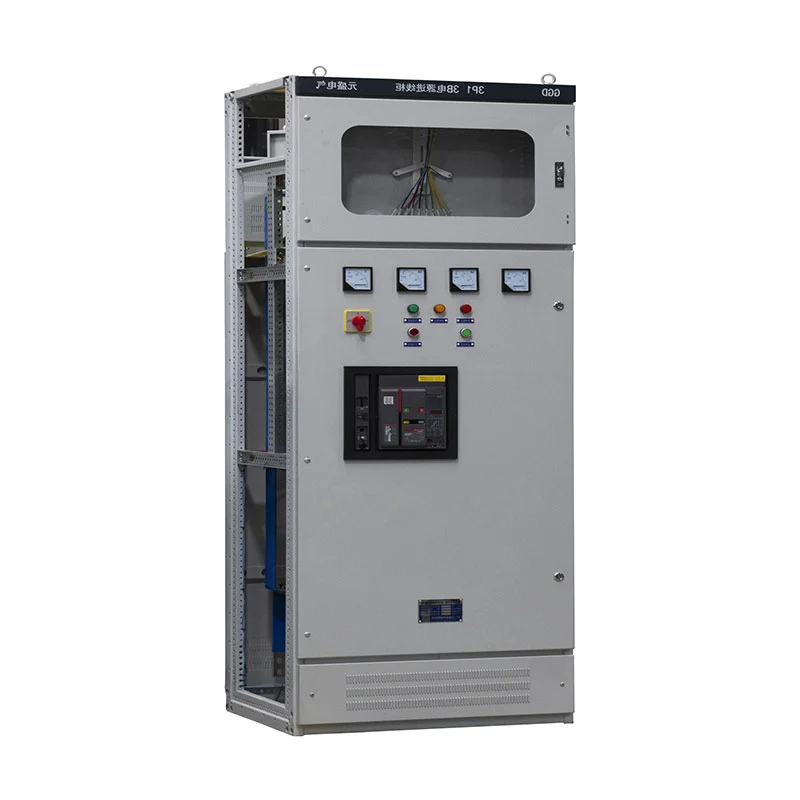

Zhejiang Usune Electric Co., Ltd. tərəfindən hazırlanmış Aşağı Gərginlikli Çıxarılan Paylayıcı Panel AC üçün uyğundur Nominal iş gərginliyi 400V-ə qədər və nominal cərəyanı 3150A-a qədər olan 50Hz sistemlər. Dizayn mis şinləri birləşdirir paylama, konfiqurasiya edilə bilən elektrik kəsiciləri, mütəşəkkil ikincili naqillər və müxtəlif dəstək üçün xüsusi kabel boşluqları layihə planları. Usune elektrik stansiyaları, yarımstansiyalar üçün aşağı gərginlikli keçid qurğuları istehsal edir və təmin edir Çində və xarici bazarlarda fabriklər, mədən obyektləri, ticarət binaları və digər enerji paylama layihələri.

Çevik Dövrə Konfiqurasiyası

Fərqli elektrik yükləri fərqli qidalandırıcı tənzimləmələri tələb edir. Şkaf uyğun olaraq konfiqurasiya edilə bilər daxil olan dövrələrə, gedən dövrələrə, motor qidalandırıcılarına və reaktiv gücə imkan verən enerji paylama diaqramı kompensasiya sxemləri eyni aşağı gərginlikli paylama sistemi daxilində təşkil edilməlidir.

Daha böyük paylama tələbləri üçün Emax, MT, 3WN, AH və ME seriyası kimi universal elektrik açarları ola bilər. layihə dizaynına uyğun olaraq seçilir. Konfiqurasiya həmçinin qəliblənmiş qutu elektrik açarlarını, yükü də daxil edə bilər açarları və digər elektrik komponentləri tələb olunan cərəyan dərəcəsi və qorunma sxemi əsasında.

Bu konfiqurasiya yanaşması bunun əvəzinə avadanlığı müxtəlif enerji paylama arxitekturalarına uyğunlaşdırmağa imkan verir bir sabit elektrik quruluşuna güvənmək.

Busbar Sistemi

Əsas şin və budaq şinləri daxil olanlar arasında sabit cərəyan daşıyan yol təmin etmək üçün elektrolitik misdən istifadə edir. və çıxan dövrələr. Müvafiq şinlərə alov gecikdirən izolyasiya və istiliklə büzülən qollar tətbiq olunur. izolyasiyanın qorunmasını yaxşılaşdırmaq və aydın faza identifikasiyasını saxlamaq üçün bölmələr.

Şin tənzimləməsi elektrik sxeminə və nominal cərəyan tələblərinə uyğun olaraq tərtib edilmişdir. Çevik avtobus körpüsü ilə əsas dövrə arasında daxil olan əlaqədə də shinanın birləşmələri təmin edilə bilər layihə dizaynında tələb olunduğu hallarda kəsici.

Satınalma qrupları üçün bu konfiqurasiya kommutatorun yuxarı transformatorlarla uyğunlaşdırılmasını asanlaşdırmağa kömək edir, avtobus körpüləri və aşağı axın qidalandırıcı sistemləri.

Kabinetin tikintisi

Şkaf çərçivəsi və daxili arakəsmələr soyuq haddelenmiş polad lövhələrdən hazırlanır. Standart boşqab qalınlığı 2 mm-dən az deyil, normal işləmə, yoxlama və kifayət qədər mexaniki gücü təmin edir texniki qulluq.

Şkaf strukturu elektrik komponentləri, kabel birləşmələri və ikinci dərəcəli nəzarət üçün xüsusi sahələr təmin edir məftillər. Qapılar, əməliyyat tutacaqları, identifikasiya lövhələri və daxili etiketlər elektrikə uyğun olaraq yerləşdirilir istismara vermə və təmir zamanı dövrələrin müəyyənləşdirilməsini asanlaşdırmaq üçün dizayn.

PE mis torpaqlama avtobusu şkafın yerləşdirilməsi istiqamətində hərəkət edir. Topraklama tələb edən komponentlər ola bilər bu keçiriciyə qoşulmuşdur, xarici topraklamaya qoşulmaq üçün nəzərdə tutulmuş xüsusi torpaqlama terminalları ilə şəbəkə.

İkinci dərəcəli nəzarət

İkincil dövrə layihə təsvirlərinə və nəzarət tələblərinə uyğun olaraq təşkil edilir. Nəzarət naqillərindən istifadə çevik izolyasiya edilmiş mis keçiricilər və təmiz və davamlı daxili naqil təmin etmək üçün dəstələr şəklində təşkil edilmişdir. tənzimləmə.

İdarəetmə sxemləri ümumiyyətlə 1,5 mm² keçiricilərdən istifadə edir, AC cərəyan sxemləri isə 2,5 mm² keçiricilərdən istifadə edir. son mühəndislik dizaynı. Alov gecikdirən terminal blokları istifadə olunur və tel nömrələri və ya dövrə identifikasiyası işarələri elektrik cizgilərinə uyğun olaraq təmin edilir.

Daxil olan şkaflar üçün aşağı gərginlikdən qorunma elektrik açarının qorunmasına daxil edilə bilər. tənzimləmə. Göstərici işıqları, idarəetmə açarları və ölçü alətləri də uyğun olaraq konfiqurasiya edilə bilər hər bir dövrənin funksiyası.

Paylama funksiyaları

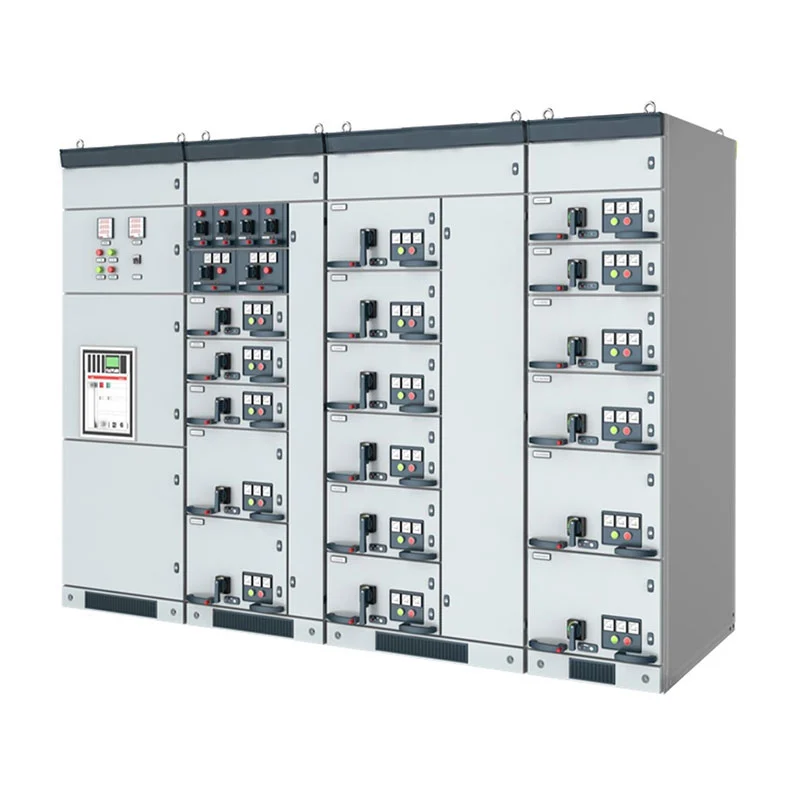

Aşağı Gərginlikli Çıxarılan Paylayıcı Panel bir neçə ümumi aşağı gərginlikli enerji üçün konfiqurasiya edilə bilər. paylama funksiyaları. Daxil olan şkaf yuxarı axın transformatorundan və ya enerji mənbəyindən enerji alır çıxan kabinetlər elektrik enerjisini aşağı axın yüklərinə paylayır.

Mühərrikin idarəetmə sxemləri böyük və kiçik çekmece konfiqurasiyalarından istifadə edərək, elektrik açarları və ya qoruyucularla təşkil edilə bilər. mühərrik xüsusiyyətlərinə görə seçilmiş fırlanan yük açarları. Kondansatör kompensasiya kabinetləri bilər mexaniki, avtomatik və ya uzaqdan reaktiv güc kompensasiyası avadanlığını daxil edin.

Bu modul tənzimləmə eyni kabinet platformasına daxilində müxtəlif elektrik paylama tapşırıqlarını dəstəkləməyə imkan verir bir layihə.

Texniki Spesifikasiyalar

Məhsulun Xarici Ölçüsü

Əməliyyat şərtləri

Avadanlıq güclü vibrasiya, təsir və ya aşındırıcı olmayan mühitlərdə daxili quraşdırma üçün nəzərdə tutulub şərtlər. Ətraf mühitin temperaturu -10°C ilə +40°C arasında, orta temperatur isə 24°C arasında olmalıdır. +35 ° C-dən çox olmayan saatlarda.

Quraşdırma hündürlüyü adətən 2000 m ilə məhdudlaşır. Ətraf mühitin maksimum temperaturunda +40 ° C, nisbi rütubət 50%-dən çox olmamalıdır, daha yüksək nisbi rütubətə isə aşağıda göstərilən qaydalara uyğun olaraq aşağı temperaturda icazə verilə bilər. tətbiq olunan ətraf mühit şəraiti.

Quraşdırma meyli şaquli müstəvidən 5 ° -dən çox olmamalıdır. Xüsusi avadanlıq tələb olunarsa mühitlərdə və ya iş şəraitində, yekun konfiqurasiya texniki məsləhətləşmə yolu ilə müəyyən edilə bilər Usene və müştəri arasında.

Qoruma Detalları

Elektrik təhlükəsizliyi həm şkafın qurulması, həm də dövrə mühafizəsi vasitəsilə həll edilir. Mexaniki və elektrik əməliyyat xətalarını azaltmaq üçün seçilmiş konfiqurasiyaya uyğun olaraq kilidləmə funksiyaları birləşdirilmişdir.

Şkaf aydın şəkildə müəyyən edilmiş dövrə etiketlərindən və komponent nömrələrindən istifadə edir, torpaqlama sistemi isə a torpaqlama birləşmələri üçün xüsusi PE mis avtobus. Kabel bölmələri üçün kifayət qədər yer nəzərdə tutula bilər kabel başlıqları və lazım olduqda sıfır ardıcıl cərəyan transformatorunun quraşdırılması.

Ön və arxa qapılar sabit açılma və bağlanma üçün nəzərdə tutulmuşdur, əməliyyat komponentləri isə onlara yerləşdirilmişdir kabinetin qapılarına və tutacaqlarına müdaxilədən çəkinin.

Standartlar və Sertifikatlaşdırma

Usune aşağı gərginlikli elektrik avadanlıqlarını müvafiq IEC və GB tələblərinə uyğun olaraq istehsal edir. Müvafiq standartlara GB/T 14048.2, GB 7251.12 və aşağı gərginlikli keçid qurğuları üçün müvafiq IEC tələbləri daxildir. idarəetmə qurğuları.

İstehsal və idarəetmə sistemi ISO 9001, ISO 14001 və ISO 45001 sertifikatları ilə dəstəklənir. Məhsul həmçinin layihə tələblərinə uyğun olaraq CE sertifikatı və müvafiq sınaq sənədləri ilə təchiz oluna bilər.

Bu sertifikatlar və standartlar satınalma qruplarına təchizatçıların qiymətləndirilməsi, layihə üçün sənədləşdirilmiş əsas verir. təsdiq və beynəlxalq satınalma.

Keyfiyyətə Nəzarət

Keyfiyyətə nəzarət şkaf materiallarını, mis şinləri, elektrik komponentlərini, ikincil naqilləri və bitmiş işləri əhatə edir. montaj. Komponentlər təsdiq edilmiş dizayn təsvirlərinə və texniki şərtlərə uyğun olaraq seçilir.

Çatdırılmadan əvvəl yığılmış avadanlıq müntəzəm yoxlama və sınaqdan keçir. Naqillər, komponentlərin identifikasiyası, Torpaqlama əlaqələri, şkafın quruluşu və elektrik funksiyaları layihə sənədlərinə uyğun olaraq yoxlanılır müştərinin yerində quraşdırma və istismara vermə məsələlərini azaltmaq.

Usune həmçinin keyfiyyətin yoxlanılmasını və layihənin izlənməsini dəstəkləmək üçün istehsal və yoxlama qeydlərini aparır.

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Aşağı Gərginlikli Çıxarılan Paylayıcı Kommutator Cas-space Rocket Launch Project üçün təchiz edilmişdir, layihə obyektləri və dəstəkləyici elektrik üçün etibarlı aşağı gərginlikli enerji paylanması tələb olunduqda sistemləri.

Çoxlu elektrik yükləri və müxtəlif paylama sxemləri olan mühəndislik layihələri üçün modul şkaf konfiqurasiya daxil olan gücü, qidalandırıcı sxemləri və köməkçi elektrik funksiyalarını uyğun olaraq təşkil etməyə imkan verir. layihə enerji paylama dizaynı.

Xarici Ölçülər

Şkafın ölçüləri təsdiq edilmiş elektrik təsvirlərinə, komponent seçiminə, kabelə uyğun olaraq müəyyən edilə bilər giriş tələbləri və saytın quraşdırılması şərtləri. Usune üçün müvafiq ölçülü təsvirlər təmin edə bilər istehsaldan əvvəl mühəndislik baxışı.

Zavod sınaqları

Usune göndərilməzdən əvvəl yoxlama və müntəzəm sınaqlar həyata keçirir. Test prosesi kabinetin yığılmasını əhatə edir, elektrik birləşmələri, komponentlərin quraşdırılması, torpaqlama, ikincil naqillər və digər müvafiq funksiyalar.

Müştərilərə kömək etməklə layihə tələblərinə uyğun olaraq sınaq hesabatları və texniki sənədlər təqdim edilə bilər daxil olan yoxlama, quraşdırma və istismara vermə prosedurlarını tamamlayın.

Tez-tez verilən suallar

Hansı gərginlik mövcuddur?

Standart konfiqurasiya 3150A-a qədər nominal cərəyanla 0,4 kV-da qiymətləndirilir. Son elektrik konfiqurasiyası layihə yükü və dizayn çertyojlarına uyğun olaraq müəyyən edilir.

Kabinet fərdiləşdirilə bilərmi?

Bəli. Usune kabinet konfiqurasiyasını elektrik sxemlərinə, dövrə miqdarına, komponentə görə fərdiləşdirə bilər seçimi, kabel giriş istiqaməti, kabinet ölçüləri və digər layihə tələbləri.

Hansı elektrik açarları istifadə edilə bilər?

Sistem müxtəlif elektrik kəsici konfiqurasiyalarını yerləşdirə bilər. Emax, MT kimi universal elektrik açarları, 3WN, AH və ME seriyaları təsdiq edilmiş dizayna uyğun olaraq seçilə bilər.

Motor nəzarəti üçün istifadə edilə bilərmi?

Bəli. Mühərrikin idarəetmə konfiqurasiyaları müxtəlif çekmece ölçüləri və uyğun elektrik açarları və ya qoruyucu qurğulardan istifadə etməklə təşkil edilə bilər mühərrik gücünə və mühafizə tələblərinə uyğun olaraq yük açarları.

Hansı şin materialından istifadə olunur?

Əsas və budaq şinləri elektrolitik misdən istifadə edir. Müvafiq şin bölmələri alov gecikdirici ilə təmin edilə bilər izolyasiya və istiliklə büzülən qoruyucu qollar.

Hansı sənədlər təqdim edilə bilər?

Usune texniki spesifikasiyalar, elektrik təsvirləri, ölçülü təsvirlər, test hesabatları və müvafiq təmin edə bilər layihə tələblərinə uyğun keyfiyyət sənədləri.

İstehsal müddəti nə qədərdir?

Standart çatdırılma müddəti konfiqurasiya, kəmiyyət və layihə tələblərindən asılı olaraq ümumiyyətlə 15-20 gündür.

Niyə Usune

Usune elektrik avadanlıqlarının istehsalı və layihə əsaslı məhsullar üzrə 14 ildən çox təcrübəyə malikdir. inkişaf. Mühəndislik qrupu müştəri təsvirləri və elektrik xüsusiyyətlərini inkişaf etdirmək üçün işləyə bilər tələb olunan kabinet konfiqurasiyası.

ISO 9001, ISO 14001 və ISO 45001 idarəetmə sistemləri, IEC və GB standartlarına uyğunluq, CE sertifikatı və müntəzəm fabrik sınaqları, Usune həm yerli, həm də beynəlxalq üçün aşağı gərginlikli paylayıcı avadanlıq təmin edir layihələr.

Aşağı Gərginlikli Çıxarılan Paylama Kommutatoru tələb edən layihə üçün müştərilər bir xətt təmin edə bilər. diaqram, nominal cərəyan, daxil olan və çıxan sxemlərin sayı, komponent tələbləri və şkaf ölçüləri. Usune daha sonra müvafiq texniki konfiqurasiya və kotirovka hazırlaya bilər.
