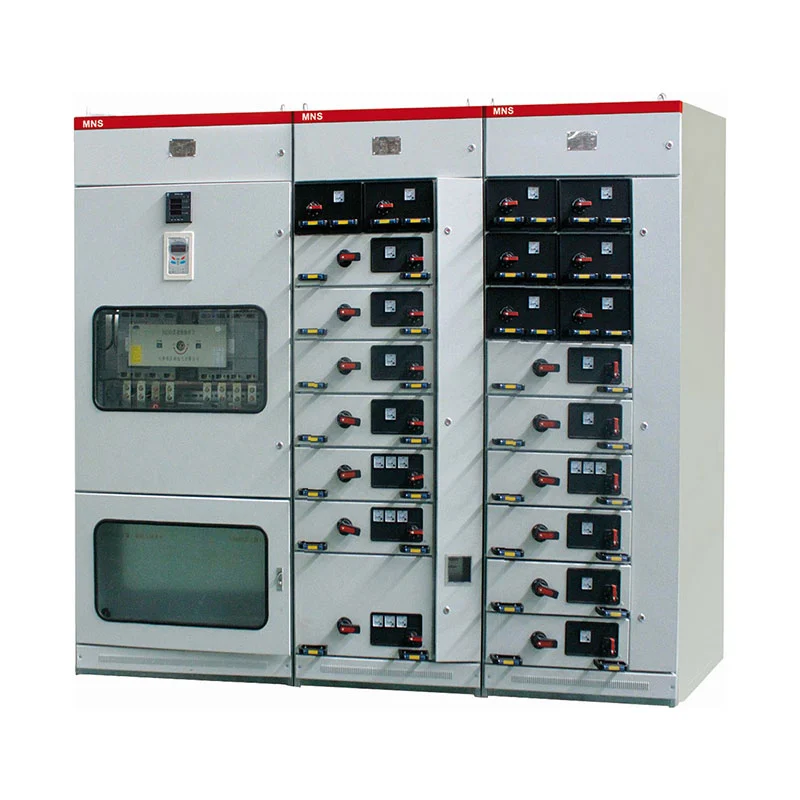

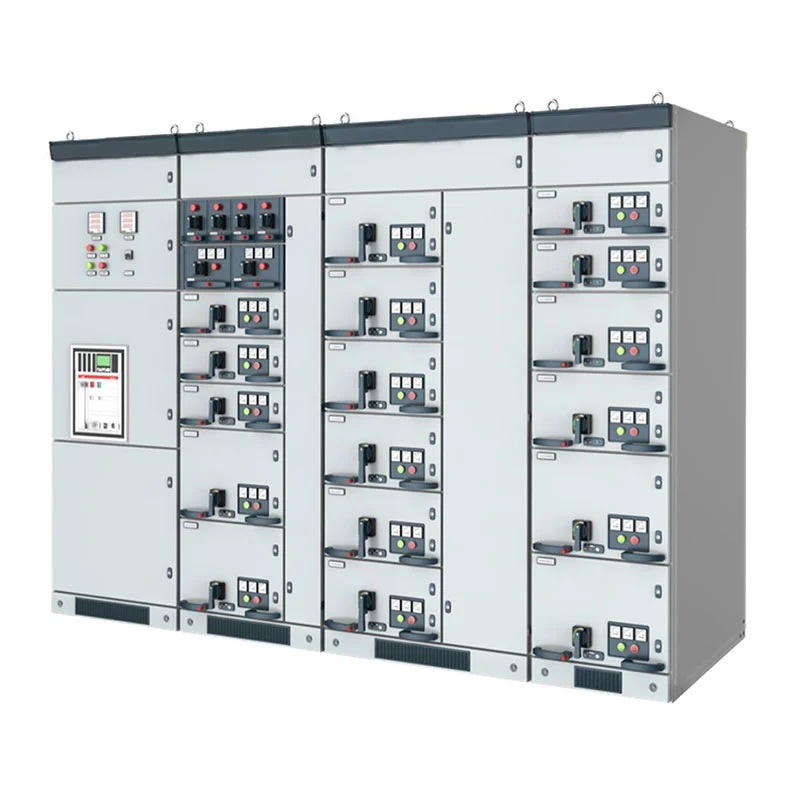

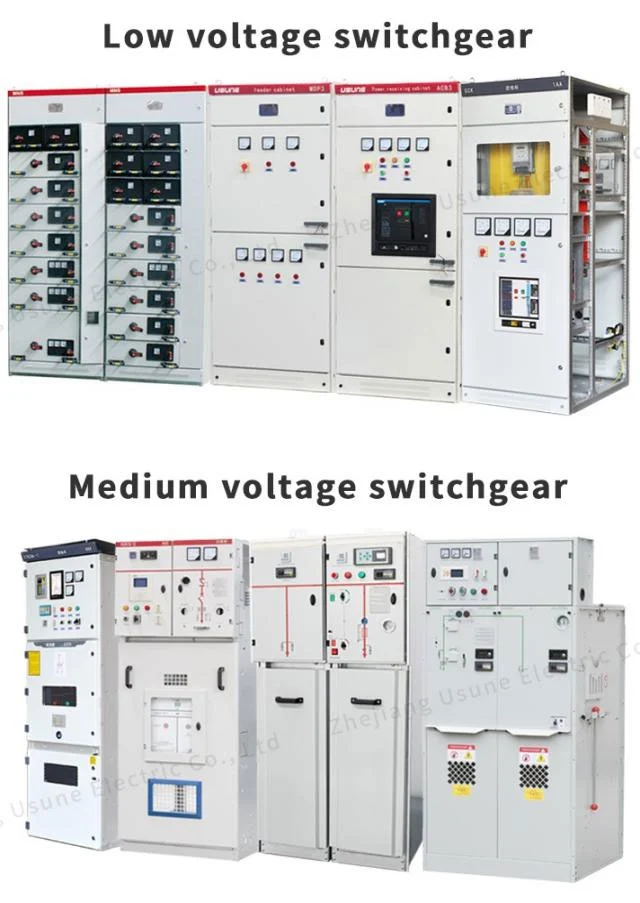

Aşağı Gərginlikli Çıxarılan Kommutator Paneli bir neçə növ elektrik enerjisinin olduğu layihələr üçün xüsusilə uyğundur yükləri bir mərkəzləşdirilmiş aşağı gərginlikli paylama sistemindən idarə etmək lazımdır. Tək sabit istifadə etmək yerinə tənzimləmə, şkaf enerji paylayıcı qurğular, motor idarəetmə blokları və güc faktoru ilə konfiqurasiya edilə bilər müştərinin elektrik sxeminə uyğun olaraq kompensasiya funksiyaları.
Böyük aşağı gərginlikli elektrik sistemi adətən müxtəlif növ yükləri ehtiva edir. İstehsal avadanlıqları, mühərriklər, işıqlandırma, köməkçi avadanlıq və reaktiv yüklər fərqli qorunma və nəzarət tədbirləri tələb edə bilər.
Usune-nin modul keçid qurğusu buna görə də hər bir dövrənin funksiyasına uyğun olaraq konfiqurasiya edilə bilər. Tipik bir sistem daxil olan və çıxan enerji üçün Güc Paylama Mərkəzi (PC), motor üçün Mühərrik İdarəetmə Mərkəzi (MCC) daxil ola bilər. qidalandırıcılar və reaktiv gücün idarə edilməsi üçün kompensasiya kabineti.
Bu konfiqurasiya elektrik mühəndislərinə a-nın faktiki yük strukturu ətrafında keçid panelini inkişaf etdirməyə imkan verir layihə.

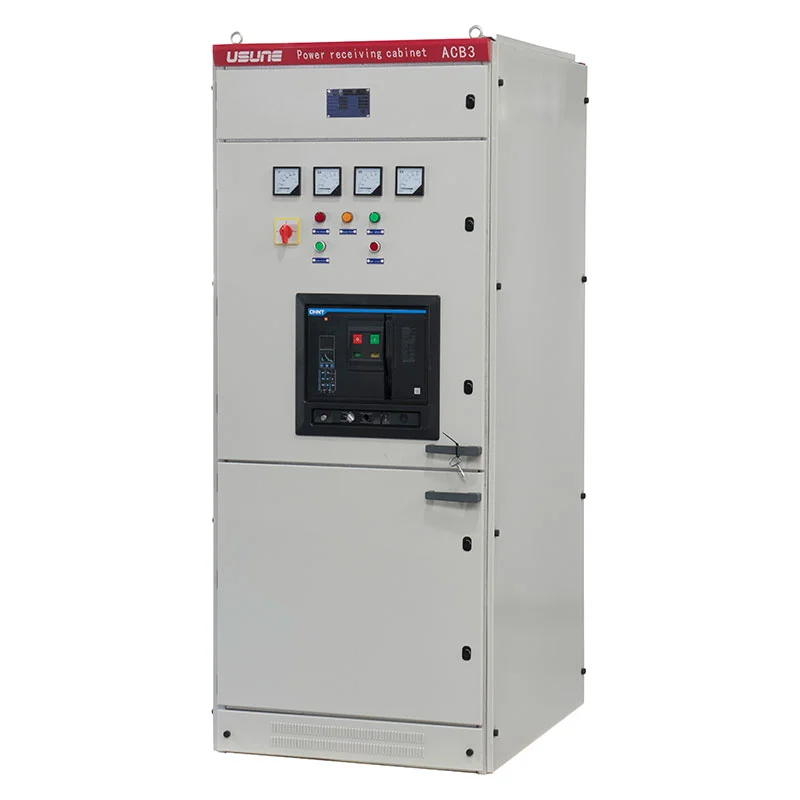

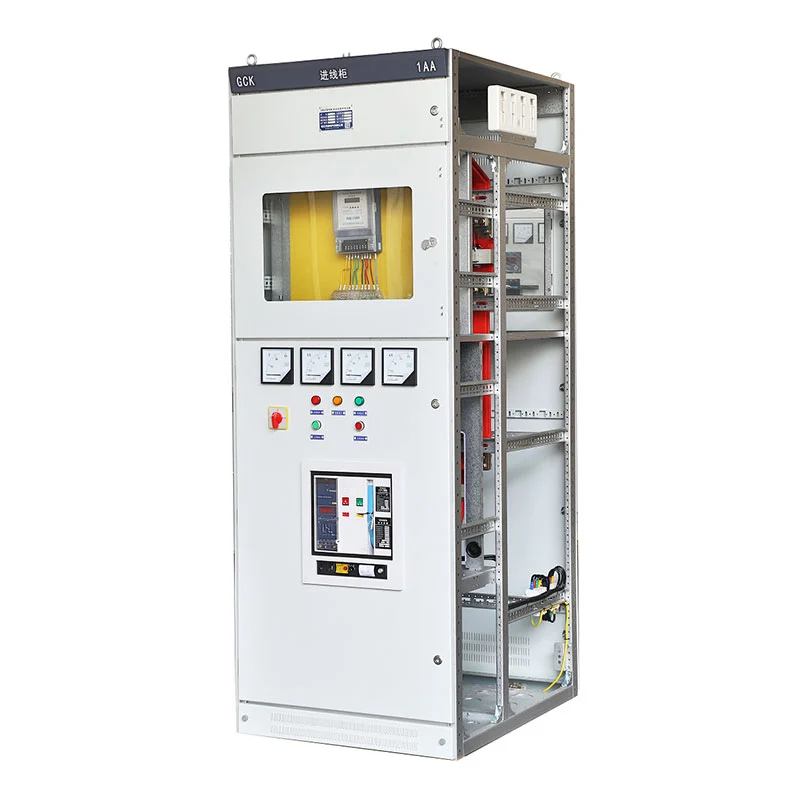

PC şkafı aşağı gərginlikli sistemin qəbuledici və paylayıcı tərəfi üçün nəzərdə tutulmuşdur.
Tələb olunan elektrik parametrlərindən asılı olaraq, şkaf Emax, MT, 3WN, AH, ME seriyalı dövrələri yerləşdirə bilər. kəsicilər və təsdiq edilmiş dizayna uyğun digər uyğun komponentlər.
Paylayıcı bölmə aşağı axın istehsal xətlərini, transformatorları, köməkçi avadanlıqları, bina sistemləri və digər elektrik yükləri.
Çoxlu qidalandırıcıları olan layihələr üçün hər bir dövrə nominal cərəyanına və qorunmasına görə təşkil edilə bilər tələblər, ümumi paylayıcı şəbəkənin təşkilini asanlaşdırır.
Motor yükləri çox vaxt sənaye elektrik sistemlərinin ən böyük komponentlərindən biridir. Nasoslar, fanatlar, kompressorlar, konveyerlər, dəzgahlar və istehsal avadanlığı hamısı xüsusi mühərrik sxemləri tələb edə bilər.
MCC konfiqurasiyası müxtəlif mühərrik qidalandırıcı tələblərinə cavab vermək üçün böyük və kiçik çekmecelərdən istifadə edir. Əsas hər bir dövrə üçün keçid cihazı yüksək qırılma qabiliyyətinə malik qəliblənmiş qutu açarı və ya fırlanan yükdən istifadə edə bilər. qoruyucu ilə dəyişdirin.
Bu tənzimləmə mühərrik dövrələrini ümumi enerji paylama sxemlərindən ayrıca qruplaşdırmağa imkan verir elektrik sisteminə mərkəzləşdirilmiş nəzarətin saxlanılması.
Çoxlu sayda mühərrikləri və induktiv yükləri olan sənaye obyektləri reaktiv gücün kompensasiyası tələb edə bilər.
Usune kompensasiya bölməsini əl, avtomatik və ya uzaqdan güc faktoru kompensasiyası funksiyaları ilə konfiqurasiya edə bilər. Müştərinin elektrik idarəetmə sisteminə uyğun olaraq müvafiq nəzarət üsulu seçilə bilər.
Kompensasiya avadanlıqlarını ümumi paylama və motor sxemlərindən ayırmaqla, kabinetin təşkili daha yaxşı ola bilər müştərinin ümumi enerji idarəetmə strategiyasına uyğundur.
Çıxarılan aşağı gərginlikli sistemin əsas dəyəri sadəcə kabinet quruluşunun özü deyil, həm də bir əlaqələndirilmiş sistem daxilində müxtəlif elektrik funksiyalarını təşkil edir.
PC bölməsi daxil olan enerjini idarə edir və elektrik enerjisini aşağı axın qidalandırıcılarına paylayır. Onun kəsici konfiqurasiyası belədir sistemin cari və mühafizə tələblərinə uyğun olaraq seçilir.
MCC bölməsi motorla əlaqəli sxemlərə həsr edilmişdir. Mühərrikə görə müxtəlif çekmece ölçüləri təşkil edilə bilər reytinqlər və qidalandırıcı miqdarlar.
Kompensasiya bölməsi reaktiv gücü idarə edir və əllə, avtomatik və ya uzaqdan əməliyyat üçün konfiqurasiya edilə bilər.
Bu üç funksional sahə ayrı-ayrılıqda dizayn edilə bilər və ya uyğun olaraq eyni aşağı gərginlikli kommutatora inteqrasiya oluna bilər layihənin tələblərinə uyğundur.
Aşağı gərginlikli keçid sisteminin seçimi şkafdan deyil, elektrik yüklərindən başlamalıdır. görünüş.
Enerji paylama layihəsi üçün mühəndislər adətən daxil olan gərginliyi, nominal cərəyanı, sayını təsdiqləməlidirlər gedən qidalandırıcılar, qısaqapanma səviyyəsi, motor gücü və gələcək genişləndirmə tələbləri.
İntensiv motorlu qurğular üçün mühərriklərin sayı və reytinqi MCC-nin müəyyən edilməsində mühüm amillərə çevrilir konfiqurasiya.
Reaktiv yüklərin əhəmiyyətli olduğu yerlərdə tələb olunan kompensasiya qabiliyyəti və nəzarət üsulu da olmalıdır hesab olunur.
Bu yükə əsaslanan yanaşma son keçid qurğusunun konfiqurasiyasının faktiki işə uyğun olmasını təmin etməyə kömək edir obyektin xüsusiyyətləri.
Aşağı Gərginlikli Çıxarılan Kommutator Paneli müxtəlif sənayelər və elektrik mühitləri üçün konfiqurasiya edilə bilər tələb olunan paylama funksiyalarına uyğun olaraq.
Fabriklər istehsal avadanlıqlarına, mühərriklərə, köməkçi sistemlərə enerji paylamaq üçün PC və MCC konfiqurasiyalarından istifadə edə bilər. və emal maşınları.
Neft-kimya zavodları adətən nasoslar, fanatlar və kompressorlar kimi çoxsaylı motorla idarə olunan sistemlərə malikdir. Ayrı motor idarəetmə sxemləri MCC bölməsində təşkil edilə bilər.
Polad və metallurgiya müəssisələrində tez-tez yüksək güclü mühərriklər və çoxlu istehsal xətləri var. Modul paylama, müxtəlif yükləri xüsusi qidalandırıcı sxemlər vasitəsilə idarə etməyə imkan verir.
Nəqliyyat infrastrukturu avadanlıqların enerji təchizatı, köməkçi elektrik təchizatı üçün mərkəzləşdirilmiş aşağı gərginlikli paylamadan istifadə edə bilər. sistemləri, ventilyasiya avadanlıqları və digər elektrik yükləri.
Yüksək mərtəbəli binalar və yaşayış binaları mərkəzləşdirilmiş qidalandırıcı üçün aşağı gərginlikli paylayıcı şkaflardan istifadə edə bilər idarəetmə və elektrik avadanlıqlarının təchizatı.
Enerji ilə əlaqəli qurğular daxil olan paylayıcıları, çıxan qidalandırıcıları, motor dövrələrini və reaktiv gücü birləşdirə bilər. inteqrasiya edilmiş aşağı gərginlikli sistem daxilində kompensasiya.
Standart avadanlıq -5°C ilə +40°C arasında olan mühit temperaturu üçün nəzərdə tutulmuşdur, orta temperatur isə deyil. 24 saat ərzində +35°C-dən yuxarı.
Standart quraşdırma hündürlüyü ≤2000m-dir. Ətrafdakı hava nisbətən təmiz və uyğun olmalıdır rütubətin və temperaturun dəyişməsinin kondensasiyaya səbəb ola biləcəyi yerlərdə tədbirlər nəzərə alınmalıdır.
Daşınma və saxlama üçün tətbiq olunan temperatur diapazonu -25°C-dən +55°C-ə qədər, qısamüddətli məruz qalma ilə 24 saatdan çox olmayan +70 ° C.
Avadanlıq dənizdəki neft platformaları, atom elektrik stansiyaları və ya digər xüsusi mühitlər üçün tələb olunarsa əməliyyat şərtləri Usune və müştəri arasında ayrıca təsdiq edilməlidir.
| Maddə | Spesifikasiya |
| Avadanlıq növü | Aşağı Gərginlikli Çıxarılan Kommutator |
| Nominal İş Gərginliyi | ≤660V |
| Nominal Tezlik | 50Hz / 60Hz |
| Əsas funksiyalar | Güc Paylanması / Mühərrikə Nəzarət / Güc Faktorunun Kompensasiyası |
| Şkaf növləri | PC / MCC / Kompensasiya kabineti |
| PC dövrə açarları | Emax / MT / 3WN / AH / ME seriyası |
| MCC Strukturu | Böyük və Kiçik Çekmeceler |
| MCC Əsas keçid | Yüksək qıran MCCB / Sigortalı fırlanan yük açarı |
| Kompensasiya rejimləri | Manual / Avtomatik / Uzaqdan |
| Quraşdırma Hündürlüyü | ≤2000m |
| Ətraf mühitin temperaturu | -5°C ilə +40°C arasında |
| 24 Saatlıq Orta Temperatur | ≤+35°C |
| Saxlama temperaturu | -25°C ilə +55°C arasında |
| Qısamüddətli Temperatur | ≤24 saat ərzində +70°C-ə qədər |
| Tətbiq olunan sistem | AC 50-60Hz |
Son elektrik parametrləri müştərinin tək xətt diaqramına, yük siyahısına, mühafizə tələbləri və quraşdırma şərtləri.
Təchizat qrupları üçün yalnız nominal gərginliyə və cərəyana uyğun olaraq aşağı gərginlikli keçid şkafının seçilməsi mümkün olmaya bilər. kafi olsun.
Çıxan dövrələrin sayı, mühərrik qidalandırıcısının miqdarı, fərdi motor reytinqləri, qısaqapanma tələbləri, daxil olan güc tutumu və kompensasiya tələbləri hamısı kabinetin son konfiqurasiyasına təsir edə bilər.
Usune müştərinin elektrik tələblərini nəzərdən keçirə və PC, MCC və uyğun birləşməni tövsiyə edə bilər kompensasiya funksiyaları.
Bu yanaşma, kommutatorun birdən çoxu yerləşdirməli olduğu sənaye layihələri üçün xüsusilə faydalıdır elektrik yüklərinin növləri yalnız şərti paylayıcı şkaf kimi xidmət etməkdən daha çox.
Cas-space Rocket Launch Project Usune-nin elektrik avadanlıqları ilə əlaqəli layihə istinadlarından biridir.
Raket buraxılış qurğuları kompleks dəstəkləyici elektrik sistemlərini ehtiva edir və enerjinin təşkili üçün paylanması tələb olunur avadanlıq, köməkçi qurğular, idarəetmə ilə əlaqəli sistemlər və infrastruktur yükləri.
Belə bir mühitdə elektrik paylama sistemi müxtəlif yük xüsusiyyətlərinə uyğunlaşmalıdır aydın dövrə təşkilatının saxlanması. Layihə çərçivəsində Usune-nin aşağı gərginlikli keçid qurğusu tətbiq edilib elektrik avadanlıqlarının təşkili.
Layihə Usune elektrik avadanlıqlarının elektrik enerjisinin verildiyi ixtisaslaşdırılmış infrastrukturda tətbiqini nümayiş etdirir paylama tələbləri adi kommersiya və ya sənaye binalarından kənara çıxır.
Aşağı Gərginlikli Çıxarılan Kommutator Paneli sifariş etməzdən əvvəl müştərilər adətən aşağıdakı layihəni təqdim etməlidirlər məlumat:
| Tələb olunan məlumat | Məqsəd |
| Sistem Gərginliyi | Əsas elektrik konfiqurasiyasını müəyyən edir |
| Gələn cərəyan | Daxil olan keçid qurğusunun tutumunu təyin etməyə kömək edir |
| Qidalandırıcıların sayı | Şkafın funksional-vahid quruluşunu müəyyən edir |
| Motor Miqdarı | MCC tələblərini müəyyən edir |
| Motor Reytinqləri | Motor qidalandırıcı komponentlərinin seçilməsinə kömək edir |
| Qısa Qapanma Səviyyəsi | Qoruma tələblərini müəyyən edir |
| Kompensasiya tələbi | Güc faktorunun kompensasiya konfiqurasiyasını müəyyən edir |
| Quraşdırma mühiti | Tətbiq olunan əməliyyat şərtlərini təsdiqləyir |
| Elektrik diaqramı | Usune kabinetin uyğun tərtibatını hazırlamağa kömək edir |
Kotirovka mərhələsində bu təfərrüatların təqdim edilməsi Usune-yə daha dəqiq keçid qurğularının konfiqurasiyasını inkişaf etdirməyə imkan verir və istehsal zamanı lazımsız dəyişiklikləri azaltmaq.
| N o. | Əşyalar | Vahid | Yük kəsici açar qurğusu | kombinasiya vahidi | Elektrik kəsici qurğusu | |
| 1 | Nominal gərginlik | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Nominal tezlik | Hz | 50 | 50 | 50 | |
| 3 | Nominal cərəyan | A | 630 | 125 (qoruyucu cərəyandan asılıdır) | 630 | |
| 4 | Nominal izolyasiya səviyyəsi | 1min Tezlik təzyiqə tab gətirdi | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| İşıqlandırma impulsu gərginliyə tab gətirdi | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nominal qısaqapanma cərəyanına tab gətirir | kA/s | 25/4 | —— | 25/4 | |
| 6 | Nominal pik cərəyana tab gətirir | kA | 63 | —— | 63 | |
| 7 | Nominal qısaqapanma cərəyanı | kA | 63 | HV qoruyucusu ilə məhdudlaşır | 63 | |
| 8 | Nominal qısaqapanma cərəyanı | kA | —— | HV qoruyucusu ilə məhdudlaşır | 25/25 | |
| 9 | Nominal ötürmə cərəyanı | A | —— | 1700/1400 | —— | |
| 10 | Nominal aktiv yük kəsici cərəyan | A | 630 | —— | —— | |
| 11 | Nominal qapalı dövrə kəsmə cərəyanı | A | 630 | —— | 630 | |
| 12 | Mexanik həyat | yük kəsici açar/CB | Vaxt | 10000 | 10000 | 20000 |
| İzolyasiya/torpaq açarı | 5000 | 5000 | 5000 | |||
| 13 | Dövrə müqaviməti | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nominal doldurma təzyiqi (20 ℃ ölçmə təzyiqi) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Qazın illik nisbi sızma dərəcəsi | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP qoruma dərəcəsi | Kabinet | IP4X | IP4X | IP4X | |
| Qaz çəni | IP67 | IP67 | IP67 | |||

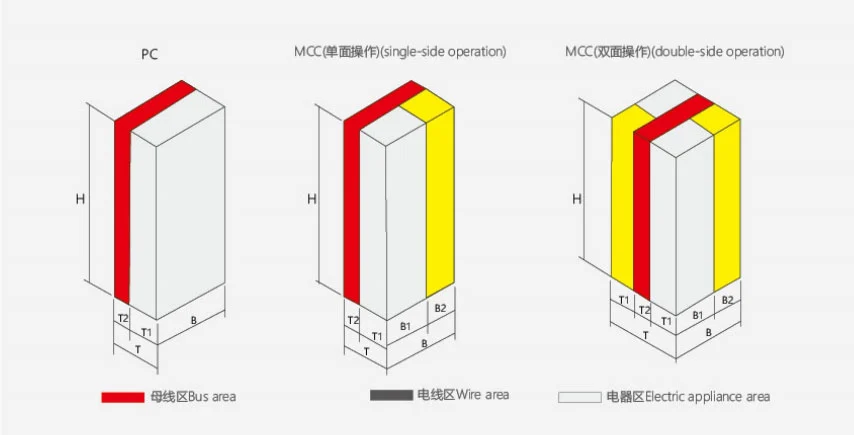

| Hündürlük | Genişlik | Dərinlik | Qeyd | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Tək tərəfli əməliyyat |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | İkitərəfli əməliyyat |
Usune istehsal və keyfiyyət idarəetmə proseslərini ISO 9001, ISO 14001 və ISO 45001 standartlarına uyğun idarə edir.
Məhsullar tətbiq olunan IEC və GB standartlarına istinadən işlənib hazırlanır və istehsal olunur. CE sertifikatıdır müvafiq məhsul konfiqurasiyaları və hədəf bazarlar üçün mövcuddur.
Zavod yoxlaması komponentlərin quraşdırılmasını, şkafın yığılmasını, elektrik birləşmələrini, funksional mexanizmləri, və göndərilməzdən əvvəl müntəzəm sınaq.
Layihə tələblərinə uyğun olaraq müvafiq texniki sənədlər və sınaq hesabatları təqdim edilə bilər.
Avadanlıq nominal iş gərginliyi 660V və daha aşağı olan AC sistemləri üçün nəzərdə tutulmuşdur.
Sistem güc paylanması, motorun idarə edilməsi və avtomatik güc faktorunun kompensasiyası funksiyalarını birləşdirə bilər.
PC şkafı ilk növbədə enerjinin qəbulu və paylanması üçün istifadə olunur. Uyğun dövrə ilə konfiqurasiya edilə bilər sistem tələblərinə uyğun olaraq açarları.
MCC şkafı çoxlu mühərrik dövrələrinin mərkəzləşdirilmiş idarə edilməsi və qorunması üçün nəzərdə tutulmuşdur. Böyük və istifadə edə bilər kiçik çekmece konfiqurasiyaları.
Bəli. Usune kabineti müştərinin tək xətt diaqramına, yük siyahısına, motor reytinqlərinə, qidalandırıcının miqdarı və kompensasiya tələbləri.
Usune ISO 9001, ISO 14001 və ISO 45001 idarəetmə sistemləri altında fəaliyyət göstərir. Məhsullar uyğun olaraq dizayn edilmişdir müvafiq konfiqurasiyalar üçün CE sertifikatı ilə müvafiq IEC və GB standartları.
Dəniz platformaları və nüvə enerjisi qurğuları kimi xüsusi mühitlər ayrıca texniki qiymətləndirmə tələb edir və istehsaldan əvvəl razılaşma.
Müştərilərə sistem gərginliyini, daxil olan cərəyanı, qidalandırıcı miqdarını, motor məlumatlarını, qısaqapanma səviyyəsi, kompensasiya tələbləri, tək xətt diaqramı və quraşdırma mühiti.
Bəli. Zavod yoxlaması və müntəzəm sınaq göndərilməzdən əvvəl aparılır və müvafiq sınaq hesabatları ola bilər layihə tələblərinə uyğun olaraq təmin edilir.
Usune aşağı gərginlikli elektrik avadanlıqlarına diqqət yetirir və layihə yönümlü keçid qurğularının konfiqurasiyalarını təmin edir. sənaye, ticarət, enerji, nəqliyyat və ixtisaslaşdırılmış infrastruktur tətbiqləri.
Aşağı Gərginlikli Çıxarılan Kommutator Panelini satın alan müştərilər üçün Usune prosesi elektrik enerjisindən dəstəkləyə bilər. İstehsal yoxlaması və göndərmə sənədlərinə parametrlərin təsdiqi və kabinet konfiqurasiyası, hər bir layihə üçün eyni konfiqurasiyadan istifadə etməkdənsə, faktiki elektrik sisteminə əsaslanan praktik həll.
