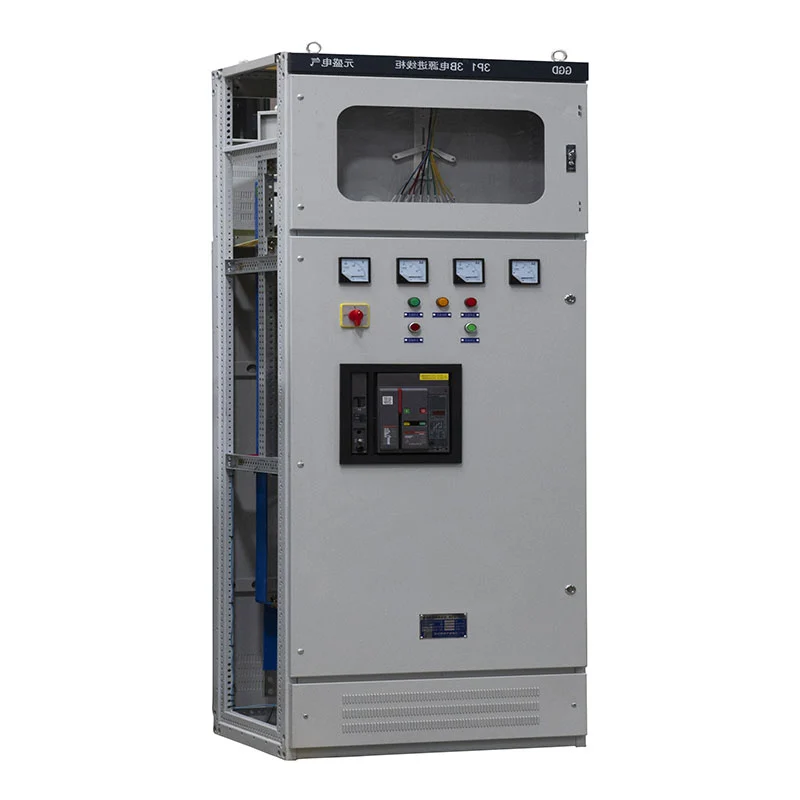

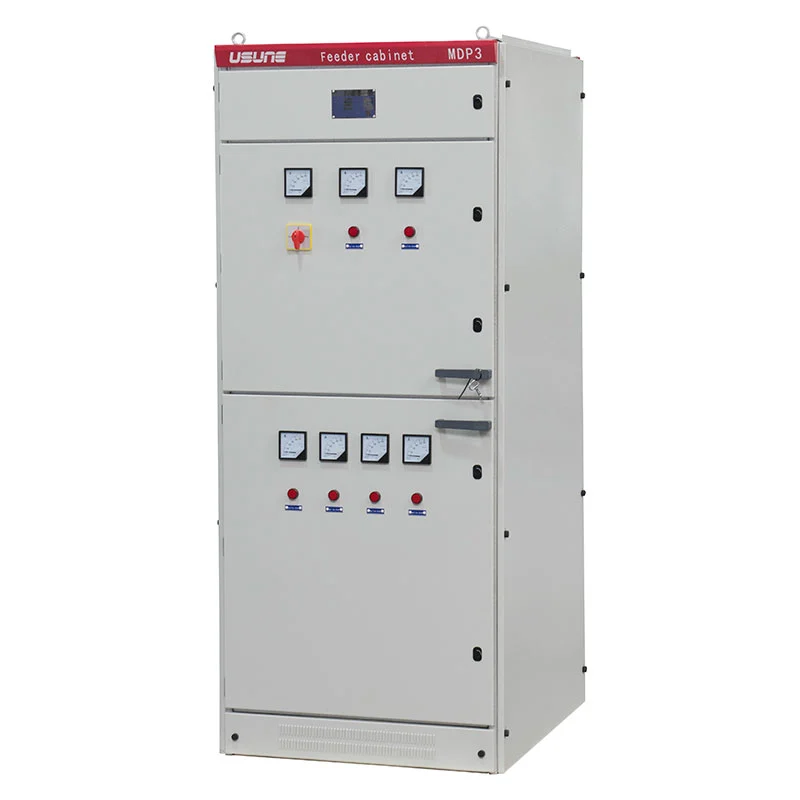

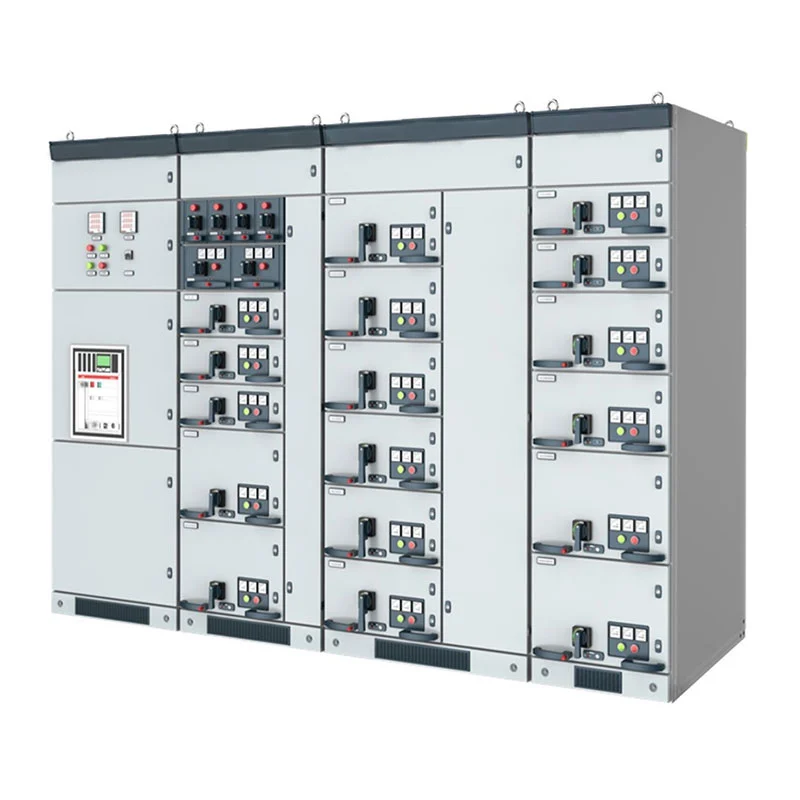

GGD Aşağı Gərginlikli Enerji Paylama Paneli nominal tezlikli daxili enerji paylama proqramları üçün nəzərdə tutulmuşdur 50Hz və nominal iş gərginliyi 380/400V-ə qədər. Onun şkaf quruluşu, mis şinləri, idarəetmə sxemləri və mühafizəsi komponentləri layihə tələblərinə uyğun olaraq konfiqurasiya edilə bilər. Həll elektrik stansiyaları, yarımstansiyalar, fabriklər, mədən müəssisələri, ticarət binaları və digər elektrik paylayıcı qurğular.
GGD Aşağı Gərginlikli Enerji Paylayıcı Paneli mərkəzləşdirilmiş aşağı gərginlikli paylayıcı qurğu kimi nəzərdə tutulmuşdur. Ola bilər yuxarı sistemdən elektrik enerjisi almaq və onu avadanlıq üçün çoxlu çıxış dövrələrinə paylamaq, işıqlandırma, mühərriklər və digər yüklər.
Şkaf daxil olan kabinet, çıxan paylayıcı şkaf, kondansatör kompensasiya şkafı və ya kimi təşkil edilə bilər. elektrik tək xətt diaqramına uyğun olaraq digər konfiqurasiyalar. Bu, sistemin inteqrasiyasını asanlaşdırır müxtəlif sənaye və kommersiya paylama şəbəkələri.
Daxili tənzimləmə əsas elektrik komponentlərini və layihə dizaynına uyğun olaraq idarəetmə naqillərini ayırır. Universal elektrik açarları, qəliblənmiş qutu elektrik açarları, miniatür açarlar, kontaktorlar, rölelər, sayğaclar və digər komponentlər tələb olunan dövrə funksiyalarına uyğun olaraq seçilə bilər.
Fərdi komponent markaları və ya spesifikasiyaları tələb edən layihələr üçün Usune komponent seçimini əlaqələndirə bilər istehsaldan əvvəl alıcı ilə.
Şkaf çərçivəsi və arakəsmələr soyuq haddelenmiş polad təbəqədən hazırlanır. İstinad lövhəsinin qalınlığıdır ≥2mm, istismar və baxım zamanı kəskin kənarları azaltmaq üçün işlənmiş bitmiş kənarları ilə.
Şkaf quruluşu icazə verərkən normal işləmə üçün kifayət qədər mexaniki güc təmin etmək üçün nəzərdə tutulmuşdur yoxlama, naqil və komponentlərin dəyişdirilməsi üçün giriş. Ön və arxa qapılar praktiki olaraq qurulub istismar və texniki xidmət.
Əsas və şaxələndirici şinlər üçün elektrolitik mis istifadə olunur. İzolyasiya və istiliklə büzüşən qoruyucu materiallar ola bilər tələb olunan dielektrik performansını saxlamaq üçün şin sisteminə tətbiq edilməlidir.
Şin tənzimləməsi üçün faza identifikasiyası təmin edilir, shinanın birləşmələri isə qaydalara uyğun olaraq işlənir. tələb olunan elektrik bağlantısı üsulu. Ehtiyac olduğu yerlərdə çevik şin bağlantısı da təmin edilə bilər gələn avtobus körpüsü və əsas elektrik açarı.
Şkafın yığılması istiqamətində xüsusi bir PE mis avtobus təşkil edilmişdir. Topraklama tələb edən komponentlər ola bilər PE sistemi vasitəsilə birləşdirilir, xarici torpaqlama şəbəkəsinə qoşulmaq üçün nəzərdə tutulmuş torpaqlama terminalları ilə.
Kabel bölməsi həmçinin kabel başlıqları və müvafiq cərəyan transformatorunun quraşdırılması üçün kifayət qədər yer saxlaya bilər layihə rəsminə uyğun olaraq.
Daxil olan şkaflar universal elektrik açarları və müvafiq mühafizə funksiyaları ilə təchiz oluna bilər. The təchiz edilmiş konfiqurasiyaya aşağı gərginlikdən qorunan elektriklə işləyən elektrik açarları və daxil ola bilər elektrik dizaynına uyğun olaraq gecikdirmə funksiyaları.
Mühafizə və nəzarət konfiqurasiyası bir tələblə məhdudlaşmaq əvəzinə layihə tələbləri ilə müəyyən edilir sabit komponentlərin birləşməsi.
Çıxış sxemləri müxtəlif yüklər və paylama tələbləri üçün təşkil edilə bilər. Elektrik açarları, kontaktorlar, istilik releləri və terminal blokları hər birinin nominal cərəyanı və nəzarət tələblərinə uyğun olaraq seçilə bilər qidalandırıcı.
Şkafın düzülüşü aydın dövrə identifikasiyasını dəstəkləyir, cihaz nömrələri və naqil etiketləri asanlaşdırmaq üçün yerləşdirilir. yoxlama və texniki qulluq.
Mühərrik tətbiqləri üçün kabinet motor idarəetmə sxemlərini müvafiq keçid və qoruma ilə birləşdirə bilər komponentlər. Kömək etmək üçün şkaf panelində start/stop göstərici işıqları və dövrə identifikasiyası təşkil edilə bilər operatorlar fərdi motor dövrələrini tez müəyyənləşdirirlər.
İkinci dərəcəli idarəetmə sxemləri təsdiq edilmiş elektrik təsvirlərinə uyğun olaraq naqil edilir. Çevik keçiricilərdir müvafiq izolyasiya və naqillərin daşınan və ya keçiddən keçdiyi yerlərdə istifadə olunan qolları ilə təşkil edilmiş dəstələr şəklində yerləşdirilmişdir. mexaniki təsirə məruz qalan ərazilər.
İstinad kəsişmələrinə nəzarət və AC gərginlik dövrələri üçün 1,5 mm² və AC cərəyan dövrələri üçün 2,5 mm² daxildir, son elektrik dizaynına tabedir.
Terminal blokları alov gecikdirən komponentlərdən istifadə edir, keçiricilər isə dövrə nömrələnməsinə və ya təsvirlərdə göstərilən dirijor istiqaməti. Əl ilə yazılmış daxili etiketlərdən qaçınılır; dövrə nömrələri və avadanlıq identifikasiya daha aydın uzunmüddətli texniki xidmət üçün çap olunur və ya isti möhürlənir.
GGD Aşağı Gərginlikli Enerji Paylama Paneli aşağıdakı istinad parametrləri ətrafında dizayn edilmişdir:
| Maddə | Spesifikasiya |
| Məhsul növü | GGD Aşağı Gərginlikli Enerji Paylayıcı Panel |
| Nominal Gərginlik | 0,4 kV |
| Nominal Tezlik | 50Hz |
| Nominal cərəyan | 3150A qədər |
| Müdafiə dərəcəsi | IP23 |
| Quraşdırma | Daxili |
| Çirklənmə səviyyəsi | Səviyyə 3 |
| Hündürlük | ≤1000m |
| Ətraf mühitin temperaturu | -10°C-dən +40°C-dək |
| Gündəlik Orta Nisbi Rütubət | ≤95% |
| Aylıq Orta Nisbi Rütubət | ≤90% |
| Seysmik İntensivlik | 8-ə qədər |
Son elektrik parametrləri, şkaf ölçüləri və komponent seçimi təsdiq edilmiş qaydada müəyyən edilir texniki rəsm və layihə tələbləri.
| Model | Nominal gərginlik (V) | Nominal cərəyan (A) | Nominal qısaqapanma cərəyanı (KA) | Nominal qısamüddətli dayanıqlı cərəyan (1s) (kA) | Nominal dayanıqlı cərəyan (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

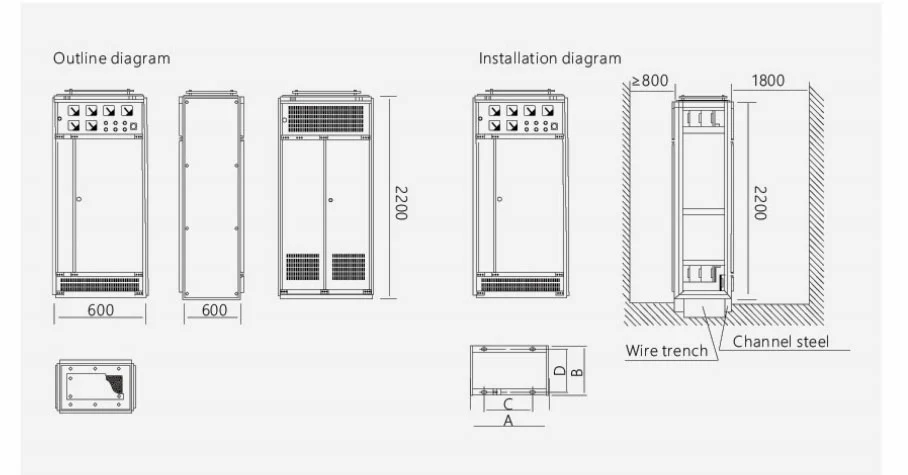

| Məhsul kodu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Fabriklərdə, emalatxanalarda və mədən obyektlərində GGD Aşağı Gərginlikli Enerji Paylayıcı Panel mərkəzi rolunu oynaya bilər. istehsal avadanlıqları, mühərriklər, işıqlandırma və köməkçi sistemlər üçün paylama məntəqəsi.
Şkaf birdən çox çıxışın olduğu kommersiya və çoxmərtəbəli bina paylama şəbəkələri üçün konfiqurasiya edilə bilər sxemlər mərkəzləşdirilmiş mühafizə, ölçmə və nəzarət tələb edir.
Elektrik stansiyaları və yarımstansiyalar avadanlıqdan aşağı gərginlikli köməkçi enerji paylanması və aşağı axın üçün istifadə edə bilər layihənin tək xətt diaqramına uyğunlaşdırılmış daxili konfiqurasiya ilə elektrik sistemləri.
Avadanlıq daxili quraşdırma üçün nəzərdə tutulub. İstinad işləmə temperaturu -10°C ilə +40°C arasındadır 1000 m-ə qədər yüksəklik.
Ətraf mühit şiddətli vibrasiyadan, təsirdən və aşındırıcı şəraitdən azad olmalıdır. Xüsusi olduqda ekoloji tələblər mövcuddur, texniki şərtlər Usune ilə alıcı arasında əvvəl müzakirə oluna bilər istehsal.
Quraşdırma zamanı avadanlığın şaquli müstəviyə meyli 5°-dən çox olmamalıdır. Düzgün quraşdırma kabinetin düzülməsini, qapının işləməsini və elektrik bağlantısının etibarlılığını qorumağa kömək edir.
GGD Aşağı Gərginlikli Elektrik Paylayıcı Panelinin dizaynı və istehsalı müvafiq aşağı gərginlikli keçid qurğusuna uyğundur tələblər, o cümlədən müvafiq GB və IEC standartları. Təchiz edilən avadanlıqlar uyğun olaraq istehsal edilə bilər ən son tətbiq olunan layihə spesifikasiyası və təsdiq edilmiş texniki sənədlər.
Əsas istinad standartlarına GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 və digər müvafiq elektrik avadanlıqları daxildir. layihə ilə müəyyən edilmiş standartlar.
Usune-nin istehsal və keyfiyyət idarəetmə fəaliyyətləri ISO 9001, ISO 14001 və ISO 45001 sistemləri ilə dəstəklənir. Elektrik məhsulları müvafiq sınaq sənədləri ilə birlikdə CE sertifikatı ilə də təmin edilə bilər məhsul konfiqurasiyasına.
| Müqayisə maddəsi | GGD Aşağı Gərginlikli Enerji Paylayıcı Panel | Çıxarılan Kommutator | Sabit Tipli Paylayıcı Şkaf |
| Əsas Məqsəd | Aşağı gərginlikli enerji paylanması, nəzarət və mühafizə | Tez-tez dövrə dəyişdirilməsi və texniki qulluq | Əsas enerji paylanması |
| Tipik Gərginlik | 0,4 kV | Konfiqurasiyadan asılı olaraq aşağı/orta gərginlik | Aşağı gərginlik |
| Kabinetin strukturu | Sabit modul şkaf | Çıxarıla bilən çekmece/trolley quruluşu | Sabit quraşdırma |
| Circuit Access | Dizayndan asılı olaraq ön və arxa baxım | Funksional bölmələrin sürətli çıxarılması | Ənənəvi texniki xidmətə giriş |
| Konfiqurasiya Çevikliyi | Yüksək | Çox yüksək | Orta |
| Busbar Sistemi | Mis əsas və qol şinləri | Bölmələrə ayrılmış shinanın təşkili | Mis və ya alüminium şinlər |
| Uyğun Yüklər | Qidalandırıcılar, mühərriklər, işıqlandırma, köməkçi sistemlər | Çoxlu qidalandırıcılar və motor idarəetmə sxemləri | Ümumi paylama yükləri |
| Baxım yanaşması | Komponent səviyyəli yoxlama və dəyişdirmə | Təmir üçün funksional bölmənin çıxarılması | Komponent səviyyəsində təmir |
| Layihənin fərdiləşdirilməsi | Tək xətt diaqramı və komponent əsaslı fərdiləşdirmə | Çekmece konfiqurasiyasının fərdiləşdirilməsi | Əsas konfiqurasiyanın fərdiləşdirilməsi |
| Tipik Tətbiqlər | Zavodlar, yarımstansiyalar, elektrik stansiyaları, binalar | Sənaye paylanması və motor nəzarəti | Kommersiya və ümumi təyinatlı paylama |
GGD Aşağı Gərginlikli Enerji Paylama Paneli layihənin möhkəm mərkəzləşdirilmiş elektrik təchizatı tələb etdiyi hallarda xüsusilə uyğundur. aydın daxili quruluşa malik paylayıcı şkaf, mis şin sistemi və daxil olanların çevik seçimi, çıxış və idarəetmə sxemləri.
Fərdi funksional bölmələrin sürətli dəyişdirilməsinin əsas tələb olduğu layihələr üçün geri götürülə biləndir konfiqurasiya daha uyğun ola bilər. Daha az dövrə dəyişikliyi ilə daha sadə paylayıcı şəbəkələr üçün sabit tip kabinet daha sadə həlli təmin edə bilər.
Usune şkafın quruluşunu, elektrik açarlarını, avtobus tənzimləməsini, idarəetmə komponentlərini və daxili naqilləri seçə bilər. layihənin tək xətt diaqramına və texniki tələblərə uyğun olaraq.
GGD Aşağı Gərginlikli Enerji Paylama Paneli Cas-kosmik raket buraxılışı layihəsi üçün istinad edilmişdir, strukturlaşdırılmış aşağı gərginlikli paylama və elektrik olduğu bir layihə mühitində tətbiqini nümayiş etdirir avadanlıqların etibarlılığı vacibdir.
Zhejiang Usune Electric Co., Ltd. elektrik avadanlıqları sahəsində 14 ildən çox təcrübəyə malikdir, dəstəklənir layihənin xüsusi tələblərinə uyğun olaraq konfiqurasiyaları inkişaf etdirməyə qadir olan təcrübəli R&D komandası tərəfindən.
Elektrik komponentləri və şkafın hazırlanmasından daxili naqillərə və son yoxlamaya qədər Usune nəzarət edilən tətbiqləri tətbiq edir. istehsalın və keyfiyyətin yoxlanılması prosedurları. Standart istehsal müddəti asılı olaraq təxminən 15-20 gündür konfiqurasiya və sifariş miqdarı haqqında.
Xüsusi elektrik açarları, idarəetmə komponentləri, şkaf ölçüləri, avtobus tənzimləmələri və ya tələb olunan layihələr üçün məftil konfiqurasiyaları, Usune alıcının tək xətt diaqramı və texniki əsasında avadanlığı inkişaf etdirə bilər spesifikasiyalar.
Standart istinad nominal gərginliyi 0,4 kV, nominal tezliyi 50 Hz-dir. Son parametrlər layihədən asılıdır dizayn.
Təchiz edilən konfiqurasiya seçilmiş elektrik açarı, şin və ümumi elektrikə uyğun olaraq 3150A-a çata bilər. dizayn.
Bəli. Şkaf ölçüləri, elektrik komponentləri, daxil olan və çıxan sxemlər, idarəetmə funksiyaları, şin tənzimləmələr və digər detallar təsdiq edilmiş çertyojlara uyğun olaraq fərdiləşdirilə bilər.
Konfiqurasiyaya universal elektrik açarları, qəliblənmiş qutu elektrik açarları, miniatür elektrik açarları, layihənin tələblərinə uyğun olaraq kontaktorlar, istilik releləri, sayğaclar və digər komponentlər.
Normal istehsal müddəti kəmiyyətdən və texniki konfiqurasiyadan asılı olaraq təxminən 15-20 gündür.
Bəli. Usune OEM və layihə əsaslı fərdiləşdirməni, o cümlədən müəyyən komponent konfiqurasiyalarını və müştərini təmin edə bilər tələblər.
Komponentlər və yığılmış şkaflar istehsal zamanı yoxlanılır, ardınca adi yoxlama və sınaqdan keçirilir. göndərmə. Layihə tələblərinə uyğun olaraq müvafiq sınaq sənədləri təqdim edilə bilər.
