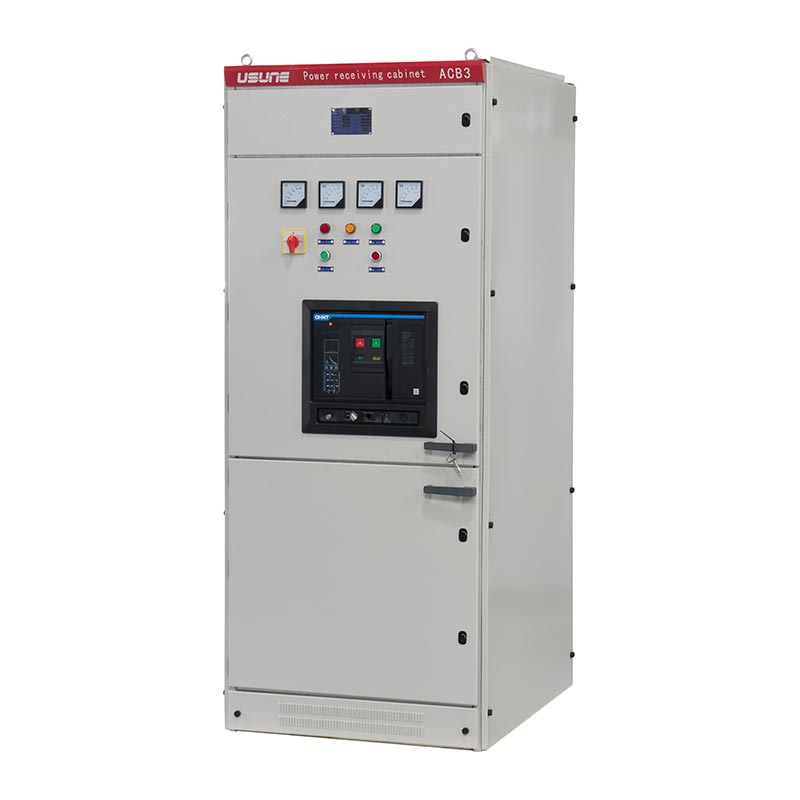

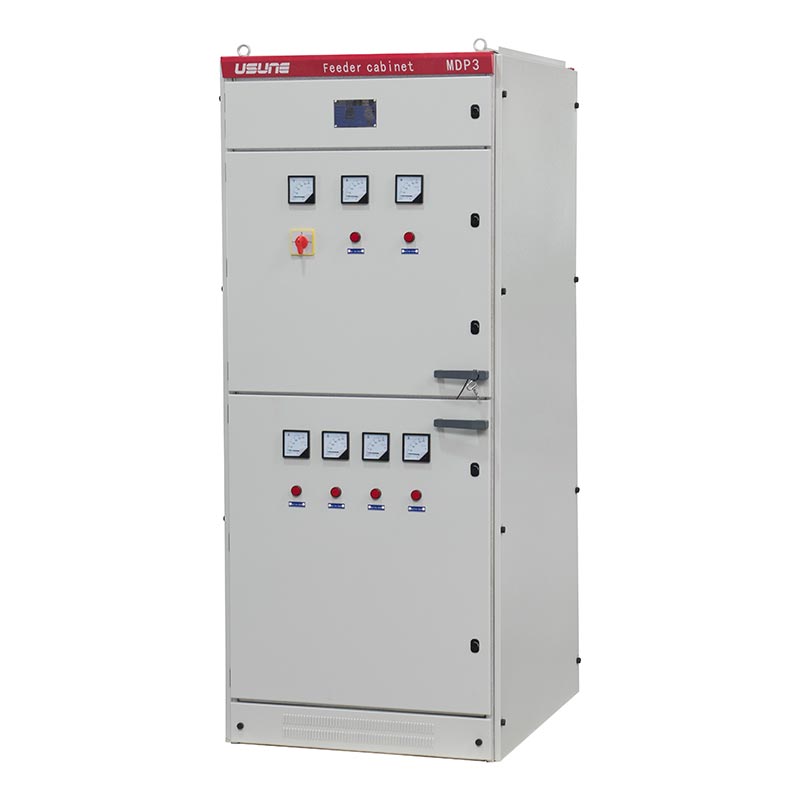

Usune GGD Aşağı Gərginlik Kommutatoru əsasən enerjinin qəbulu, paylanması və idarə edilməsi üçün istifadə olunan sabit keçid qurğusudur. aşağı gərginlikli sistemlərdə. Daxili tətbiqlər üçün optimallaşdırılmışdır, elektrik stansiyaları, yarımstansiyalar, sənaye və mədən müəssisələri və hündürmərtəbəli binalar və 3150A-a qədər yükləri idarə edə bilir.
- Nominal Gərginlik: 0.4kV (380V)
- Nominal Tezlik: 50Hz
- Qoruma reytinqi: IP23
- Standartlar: IEC 439, GB 7251, GB/T 14048.2
- Sertifikatlar: ISO 9001 İdarəetmə Sistemi Sertifikatı
Aşağı gərginlikli keçid qurğusu
Orta gərginlikli keçid qurğusu
1. Şkaf çərçivəsi: qalınlığı ≥2 mm olan soyuq haddelenmiş polad lövhədən, RAL7032 elektrik boz rəngində,
yüksək mexaniki qüvvəyə malikdir.
2. Mühafizə Performansı: IP23 qoruma reytinqi, bərk yad cisimlərin müdaxiləsini effektiv şəkildə qarşısını alır və
su sıçrayışları.
3. Bir-birinə bağlanan cihaz: GGD Aşağı Gərginlikli Kommutasiya qurğusu mexaniki və elektrik bloklamanı özündə birləşdirir.
mexanizm, yanlış əməliyyatın qarşısını effektiv şəkildə alır və əməliyyat təhlükəsizliyini təmin edir.
4. Əsas komponentlər: Yüksək keyfiyyətli elektrik açarları, müdaxilə əleyhinə LED göstəriciləri və dəqiqliklə təchiz edilmişdir.
göstərici tipli alətlər.
1. Yüksək sındırma qabiliyyəti: 50kA-a qədər kəsmə qabiliyyəti, nasazlıq altında olan avadanlığın sabit işləməsini təmin edir
şərtlər.
2. Əla Sabitlik: Mükəmməl dinamik və istilik sabitliyi nümayiş etdirir, ağır sənaye üçün uyğundur
tətbiqlər.
3. Çevik Konfiqurasiya: Modul dizayn güc, işıqlandırma və motor əsasında fərdiləşdirilmiş konfiqurasiyaya imkan verir
nəzarət tələbləri.
4. Rahat Baxım: Komponentlər məntiqi şəkildə düzülüb, aydın şəkildə etiketlənib və kabinetin qapıları davamlıdır,
gündəlik yoxlama və texniki xidmətin asanlaşdırılması.
5. Güclü Ətraf Mühitə Uyğunluq: İşləmə temperaturu diapazonu -10 ℃ ilə + 40 ℃ arasındadır, mühitlər üçün uyğundur.
yüksəkliklər ≤1000m.
| Parametr adı | Xüsusi Parametrlər |
| Model | GGD seriyası |
| Nominal Gərginlik | 0,4 kV (380 V) |
| Nominal cərəyan | Maksimum 3150A |
| Tezlik | 50Hz |
| Qoruma səviyyəsi | IP23 |
| Material | Soyuq haddelenmiş polad (≥2mm) |
| Rəng | RAL7032 (Elektrik Boz) |
| Tətbiq olunan Standartlar | IEC 439, GB 7251, GB/T 14048.2 |
| Hündürlük | ≤1000m |
| Temperatur Aralığı | -10℃ ~ +40℃ |
| Rütubət | Gündəlik Orta ≤95% |
| Çirklənmə səviyyəsi | Səviyyə 3 |
| Seysmik İntensivlik | ≤Maqnituda 8 |
| Maddə | Vahid | Parametr | |
| Nominal gərginlik | kV | 24 | |
| Nominal tezlik | Hz | 50 | |
| Elektrik açarının nominal cərəyanı | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Kommutator şkafının nominal cərəyanı | A | 630, 1250, 1600, 2000, 2500, 3150, 4000 | |
| Nominal dinamik cərəyan (4s) | kA | 16, 20, 25, 31.5, 40, 50 | |
| Nominal sabit cərəyan (pik) | kA | 40, 50, 63, 80, 100, 125 | |
| Nominal qısaqapanma cərəyanı | kA | 16, 20, 25, 31.5, 40, 50 | |
| Nominal qısaqapanma cərəyanı | kA | 40, 50, 63, 80, 100, 125 | |
| 1 dəq güc tezliyi gərginliyə dözümlüdür | Qütb-qütb, qütb-yer | kV | 65 |
| İzolyasiya məsafəsi boyunca | kV | 79 | |
| İldırım impulsuna tab gətirmə gərginliyi (pik) | Qütb-qütb, qütb-yer | kV | 125 |
| İzolyasiya məsafəsi boyunca | kV | 145 | |
| Qoruma səviyyəsi | Korpus üçün IP4X, təcrid otağı üçün IP2X və elektrik açarı otağı açıqdır | ||
| Qeyd: KT-nin qısaqapanma qabiliyyəti ayrıca nəzərə alınmalıdır. | |||
1. Layihənin Adı: Kömür Mədəni üçün Enerji Paylama Sisteminin Təkmilləşdirilməsi
2. Müştəri: Çinin Şanxi şəhərində böyük kömür hasilatı qrupu
3. Layihənin Çətinlikləri: Yüksək toz və vibrasiya səviyyələrinə malik sərt yeraltı mühit. konveyerlər, nasoslar və havalandırma avadanlığı üçün etibarlı enerji təchizatı.
4. Həll yolu: Əsas enerji paylanması və zonalı enerji üçün 18 Usune GGD Aşağı Gərginlikli Kommutator qurğularının yerləşdirilməsi paylanması.
5. Layihənin Nəticələri:
- Etibarlılıq: Planlaşdırılmamış fasilələr olmadan ardıcıl 24 ay sabit işləmə.
- Təhlükəsizlik: IP23 mühafizə dərəcəsi və möhkəm kilidləmə cihazları elektrik təhlükəsizliyi qəzalarını tamamilə aradan qaldırır.
- Səmərəliliyin Təkmilləşdirilməsi: Stabil enerji təchizatı avadanlıqların nasazlığını 65% azaldır.
- Baxımın Optimizasiyası: Asanlıqla əldə edilən komponent dizaynı texniki xidmət vaxtını 50% azaldır.

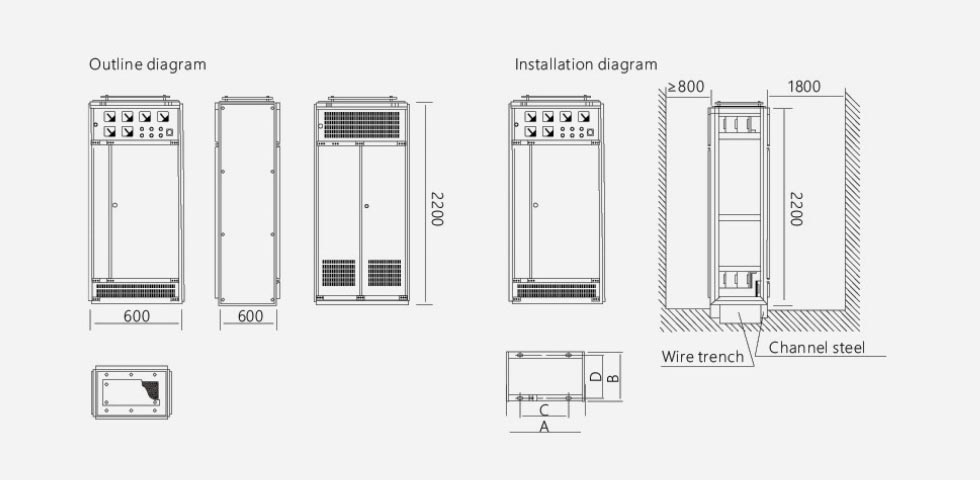

| Məhsul kodu | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
A: Standart dizayn ≤1000m yüksəkliklər üçün uyğundur. 2000m-ə qədər yüksəkliklər üçün uyğun versiyalar ola bilər istehsalçının təsdiqindən sonra fərdiləşdirilir.
A: Bu məhsul daxili istifadə üçün nəzərdə tutulmuşdur (Səviyyə 3 çirklənmə mühitləri üçün uyğundur). Açıq və ya yüksək üçün aşındırıcı tətbiqlər üçün xüsusi örtüklər və ya təkmilləşdirilmiş qorunma reytinqləri üçün Usune ilə əlaqə saxlayın.
A: Məhsul IEC 439, GB 7251, GB/T 14048.2 və ISO idarəetmə sistemi standartlarına uyğundur. halda ziddiyyətli standartlar varsa, daha yüksək standarta üstünlük veriləcəkdir.
Yekun olaraq, Usune GGD Aşağı Gərginlikli Kommutator yüksək performanslı, yüksək etibarlı enerji paylayıcısıdır. həll. Çində aparıcı istehsalçı və təchizatçı kimi Usune qabaqcıl dizayn konsepsiyalarını birləşdirir keyfiyyətə nəzarət və geniş sənaye təcrübəsi, təhlükəsizliyi təmin etmək üçün müasir istehsal imkanlarından istifadə edərək, enerji də daxil olmaqla, bütün dünyada müxtəlif ssenarilər üçün səmərəli və davamlı enerji paylama məhsulları və xidmətləri zavodlar, sənaye obyektləri və ticarət binaları.
