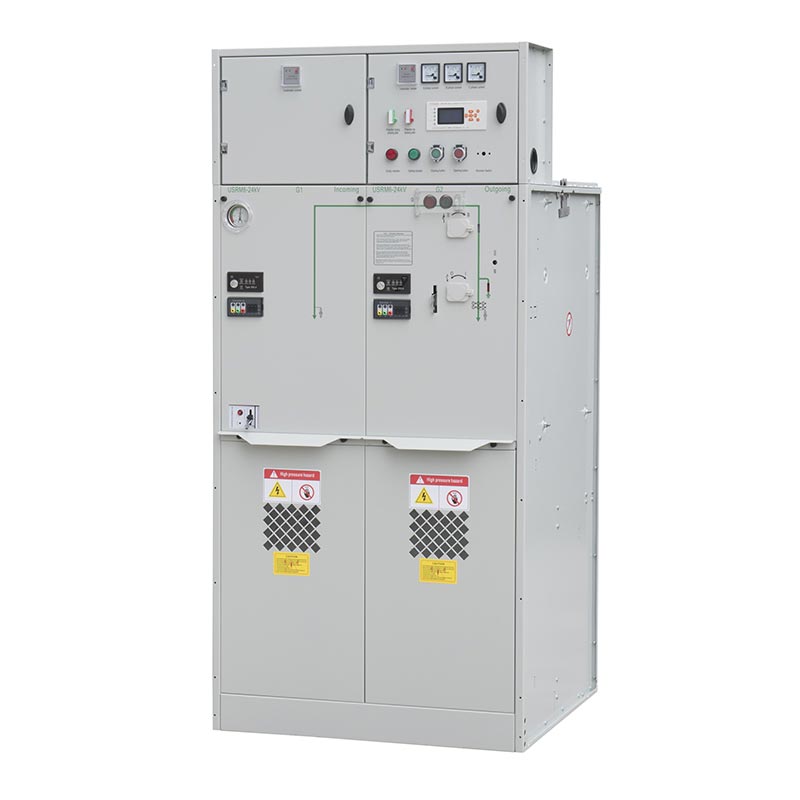

Usune 24kV Qaz İzolyasiyalı Kommutator, xüsusi paylanmaya uyğun müxtəlif funksional bölmələrlə mövcuddur. tələblər. C bölməsi yükün dəyişdirilməsi və paylanmasına nəzarət üçün Yük Kəsmə Cihazıdır, F bölməsi Yükdür Transformator və qidalandırıcının mühafizəsi üçün sökülmə açarı-qoruyucu kombinasiyası, V bloku isə elektrik kəsiciləri üçün dövrə açarıdır. qabaqcıl keçid və mühafizə funksiyaları tələb edən proqramlar.
Kompakt qapalı quruluşu, çevik funksional konfiqurasiyası və etibarlı izolyasiya performansı ilə Usune quraşdırmanı azaltmaqla yanaşı, enerji paylama təhlükəsizliyini yaxşılaşdırmaq istəyən müştərilər üçün praktik həll təqdim edir boşluq.
Möhürlənmiş qazla izolyasiya edilmiş dizayn əsas elektrik komponentlərini qapalı şkafın içərisinə yerləşdirir və onların təsirini azaldır. toz, rütubət və xarici çirklənməyə məruz qalma. Bu kompakt struktur quraşdırma yerini optimallaşdırmağa kömək edir və Xüsusilə mövcud yer olan yarımstansiyalar, sənaye müəssisələri və şəhər paylayıcı layihələr üçün uyğundur məhduddur.
İstifadə olunmuş 24kV qaz izolyasiyalı paylayıcı qurğu paylayıcı şəbəkəyə uyğun olaraq müxtəlif funksional konfiqurasiyaları dəstəkləyir. tələblər. C bölməsi etibarlı yük keçidi üçün Yük Break Switch istifadə edir, F bloku bir yük fasiləsini birləşdirir transformator və qidalandırıcının qorunması üçün qoruyucuları olan keçid, V bölməsi isə tətbiqlər üçün elektrik açarından istifadə edir daha əhatəli keçid və mühafizə imkanları tələb edir.
Kommutasiya qurğusu ətraf mühitin temperaturu -40°C-dən +50°C-ə qədər, orta 24 saatlıq temperatur üçün nəzərdə tutulmuşdur. 35°C-dən yuxarı. O, 4000 m-ə qədər yüksəklikdə istifadə edilə bilər, qaz doldurulmasına xüsusi diqqət yetirilməlidir. avadanlıq 1000 m-dən yuxarı quraşdırıldıqda təzyiq. Yüksək hündürlükdə quraşdırmalar üçün son konfiqurasiya faktiki iş şəraitinə uyğun olaraq Usune ilə təsdiq edilməlidir.
Qapalı struktur ətraf mühitin çirklənməsinin daxili komponentlərə təsirini azaltmağa kömək edir adi avadanlığın idarə edilməsini sadələşdirin. Bu, keçid cihazını etibarlı ehtiyacı olan müştərilər üçün uyğun edir azaldılmış texniki xidmət yükü ilə orta gərginlikli avadanlıq.
Standart xidmət hündürlüyü 4000 m-ə qədərdir. Avadanlıq 1000 m-dən yüksək hündürlükdə quraşdırıldıqda, doldurma təzyiqi faktiki quraşdırma hündürlüyünə uyğun olaraq tənzimlənə bilər. 2000-dən yuxarı quraşdırmalar üçün m, azaldılmış atmosfer təzyiqinə və bunun nəticəsində yaranan izolyasiya tələblərinə xüsusi diqqət yetirilməlidir.
Avadanlıq ətraf mühitin temperaturu -40°C ilə +50°C arasında, orta temperatur 24°C-dən yuxarı olan mühit üçün nəzərdə tutulub. saat 35 ° C-dən çox olmayan. Bu geniş işləmə temperaturu diapazonu keçid qurğusuna həm soyuq, həm də soyuq bölgələrdə xidmət göstərməyə imkan verir ümumi layihə şərtləri müəyyən tələblərə cavab verdikdə isti iqlim tətbiqləri.
Nisbi rütubət 24 saat ərzində 95% -dən çox olmayan və bir gündə 90% -dən çox olmayan şərtlər üçün nəzərdə tutulmuşdur. aylıq əsasda. Quraşdırma mühiti həmçinin partlayıcı və ya aşındırıcı qazlardan təmizlənməlidir avadanlıqlara mənfi təsir göstərir.
Kommutasiya qurğuları partlayıcı və ya aşındırıcı qazların olmadığı və ya güclü zərbə və təsirin olmadığı yerlərdə quraşdırılmalıdır. The ətraf mühitin çirklənmə səviyyəsi GB/T 5582-ə uyğun olaraq III Səviyyədən artıq olmamalıdır. Xüsusi iş şəraiti müvafiq avadanlıq konfiqurasiyasına nail olmaq üçün istehsaldan əvvəl istehsalçıya məlumat verilməlidir təsdiqləndi.
C qurğusu orta gərginlikli yükün dəyişdirilməsi və paylanmasına nəzarət üçün nəzərdə tutulmuşdur. Bu praktiki təmin edir ehtiyac olmadan etibarlı yük keçidinin tələb olunduğu qidalandırıcı və şəbəkə proqramları üçün konfiqurasiya elektrik açarına əsaslanan mühafizə təşkili.
F bloku keçid və qoruma funksiyalarını təmin etmək üçün yük kəsici açarı qoruyucularla birləşdirir. Xüsusilə kompakt avadanlığın və effektiv qısaqapanmadan mühafizənin olduğu transformator qidalandırıcı tətbiqləri üçün uyğundur tələb olunur.
V bölməsi daha əhatəli kommutasiya və mühafizə funksiyaları tələb edən proqramlar üçün elektrik açarından istifadə edir. Bu dövrə kəsilməsi və mühafizə koordinasiyasının olduğu orta gərginlikli paylayıcı sistemlər üçün uyğundur mühüm tələblər.
| yox. | Əşyalar | Vahid | Yük kəsici açar qurğusu | kombinasiya vahidi | Devre açarı qurğusu |
| 1 | Nominal gərginlik | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominal tezlik | Hz | 50 | 50 | 50 |
| 3 | Nominal cərəyan | A | 630 | 125 (qoruyucu cərəyandan asılıdır) | 630 |
| 4 | Nominal izolyasiya səviyyəsi‑1dəq Tezlik gərginliyə tab gətirmək‑Fazalararası, torpaq | kV | 42/65 | 42/65 | 42/65 |
| Nominal izolyasiya səviyyəsi - 1 dəq Tezlik gərginliyə tab gətirmə məsafəsi | kV | 48/79 | 48/79 | 48/79 | |
| Nominal izolyasiya səviyyəsi‑1dəq Tezliyə tab gətirmə gərginliyi‑Nəzarət və köməkçi dövrə | kV | 2/2 | 2/2 | 2/2 | |
| Nominal izolyasiya səviyyəsi-İşıqlandırma impulsu gərginliyə davamlıdır-Fazalararası, torpaq | kV | 75/125 | 75/125 | 75/125 | |
| Nominal izolyasiya səviyyəsi-İşıqlandırma impulsuna davamlı gərginlik-izolyasiya məsafəsi | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominal qısaqapanma cərəyanına tab gətirir | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominal pik cərəyana tab gətirir | kA | 63 | —— | 63 |
| 7 | Nominal qısaqapanma cərəyanı | kA | 63 | HV qoruyucusu ilə məhdudlaşır | 63 |
| 8 | Nominal qısaqapanma cərəyanı | kA | —— | HV qoruyucusu ilə məhdudlaşır | 25/25 |
| 9 | Nominal ötürmə cərəyanı | A | —— | 1700/1400 | —— |
| 10 | Nominal aktiv yük kəsici cərəyan | A | 630 | —— | —— |
| 11 | Nominal qapalı dövrə kəsmə cərəyanı | A | 630 | —— | 630 |
| 12 | Mexanik həyat yükünün kəsilməsi açarı/CB | Vaxt | 10000 | 10000 | 20000 |
| Mexanik həyat - İzolyasiya/torpaq açarı | Vaxt | 5000 | 5000 | 5000 | |
| 13 | Dövrə müqaviməti | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominal doldurma təzyiqi (20 ℃ ölçmə təzyiqi) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Qazın illik nisbi sızma dərəcəsi | % | 0.05 | 0.05 | 0.05 |
| 16 | IP qoruma dərəcəsi - Şkaf | IP4X | IP4X | IP4X | |
| IP qoruma dərəcəsi - Qaz çəni | IP67 | IP67 | IP67 |
İstifadə olunmuş 24kV qaz izolyasiyalı keçid qurğuları etibarlı orta gərginlikli keçid və etibarlı keçidin olduğu sənaye müəssisələrində istifadə edilə bilər. mühafizə davamlı istehsal üçün vacibdir. Kompakt korpus elektrik otağının sahəsini optimallaşdırmağa kömək edir, C, F və V konfiqurasiyaları isə avadanlığı müxtəlif qidalandırıcı və transformatorla uyğunlaşdırmağa imkan verir tələblər.
F və V qurğuları qoruma və keçid funksiyalarının olduğu transformator və qidalandırıcı tətbiqləri üçün konfiqurasiya edilə bilər kompakt orta gərginlikli sistemə inteqrasiya edilməlidir. Qapalı dizayn həmçinin daxili qorunmağa kömək edir ətraf mühitin çirklənməsindən komponentlər.
Şəhər yarımstansiyalarında, ticarət obyektlərində və infrastruktur layihələrində çox vaxt avadanlıqlara ciddi tələblər qoyulur ölçü və əməliyyat etibarlılığı. Usune 24kV qaz izolyasiyalı keçid qurğusunun kompakt dizaynı onu uyğun edir quraşdırma sahəsinin məhdud olduğu və etibarlı orta gərginlik paylanması tələb olunan layihələr.
Qaz izolyasiyalı keçid qurğusu lazımi keçid və qorunmaya imkan verən qapalı və yığcam strukturdan istifadə edir. funksiyaları daha kiçik quraşdırma sahəsinə inteqrasiya etmək. Ənənəvi hava izolyasiyalı keçid qurğuları ümumiyyətlə daha böyük elektrik boşluqları tələb edir, nəticədə daha yüksək boşluq tələb olunur.
Usune Qaz İzolyasiyalı Kommutatorun qapalı strukturu daxili elektrik komponentlərinin birbaşa təsirini azaldır toz, rütubət və xarici çirklənmə. Ənənəvi hava izolyasiyalı avadanlıq daha çox asılıdır quraşdırma mühitini əhatə edir və tələb olunan yerlərdə əlavə ətraf mühitin qorunması tələb oluna bilər.
C, F və V bölmələri müştərilərə özlərinə uyğun olaraq müxtəlif kommutasiya və mühafizə funksiyalarını seçməyə imkan verir paylama tələbləri. Bu modul yanaşma tək sabit keçid qurğusundan istifadə etməkdən daha çox çeviklik təmin edir müxtəlif proqramlar üçün konfiqurasiya.
Usune 24kV qaz izolyasiyalı keçid qurğusu orta gərginlik üçün tətbiq olunan Çin standartlarına istinadla hazırlanmışdır. keçid qurğuları və elektrik avadanlıqları, o cümlədən yüksək gərginlikli AC yük açarları üçün GB 3804-2004, GB 1984-2014 üçün yüksək gərginlikli AC elektrik açarları, yüksək gərginlikli AC yük kəsici açar-qoruyucu birləşmələri üçün GB 16926-2009 və GB 1985-2014 yüksək gərginlikli AC izolyasiyası və torpaqlama açarları üçün.
Avadanlıq həmçinin 3,6kV–40,5kV AC metal qapalı keçid və idarəetmə qurğuları üçün GB 3906-2006-a istinad edir, GB/T 11022-2011 yüksək gərginlikli keçid və idarəetmə qurğularının ümumi texniki tələbləri, korpus üçün GB 4208-2008 mühafizə, xarici izolyasiyanın çirklənmə səviyyələri üçün GB/T 5582-1993 və AC metal qapalı keçid qurğuları üçün DL/T 404-2007 və nəzarət qurğusu.
Digər tətbiq olunan tələblərə mexaniki və elektrik məhsulunun texniki şərtləri üçün GB/T 13384-2008 daxildir, GB Qablaşdırma və nəqliyyat nişanları üçün 191-2008 və yüksək gərginlikli izolyasiyanın koordinasiyası üçün GB 311.1-2012 ötürücü və paylayıcı avadanlıq. Son tətbiq olunan standartlar məhsula uyğun olaraq təsdiqlənməlidir konfiqurasiya və hədəf bazar.
Usune orta gərginlikli keçid qurğuları kimya zavodları və istehsal kimi sənaye layihələrində tətbiq edilmişdir obyektlər. Müştərilər sabit işləməyə, kompakt quraşdırmaya və etibarlı mühafizə performansına diqqət yetirirlər. The möhürlənmiş qaz izolyasiyalı quruluş, toz, rütubət və ətraf mühit şəraitinin təsirini azaltmağa kömək edir, dəstəklənir uzunmüddətli avadanlıq etibarlılığı.
Su elektrik stansiyaları, neft də daxil olmaqla infrastruktur və enerji ilə bağlı layihələr üçün istifadə olunan məhsullar tədarük edilmişdir. saxlama anbarları və nəqliyyat layihələri. Müştərilər çevik C, F və V funksional konfiqurasiyasını qiymətləndirirlər, bu, keçid qurğusunu müxtəlif keçid, mühafizə və paylama tələblərinə uyğunlaşdırmağa imkan verir.
Layihə tətbiqləri əsasında müştərilər Usune keçid qurğusunu kompakt dizaynı və etibarlılığına görə qiymətləndirirlər izolyasiya performansı, çevik konfiqurasiya və aşağı texniki xidmət tələbləri. Modul quruluş kömək edir müştərilər müxtəlif orta gərginlikli paylama sistemlərinə uyğun olaraq uyğun həllər seçirlər.
Zhejiang Usune Electric Co., Ltd. ISO 9001 Keyfiyyətə uyğun olaraq hərtərəfli keyfiyyət idarəetmə sistemi yaratmışdır İdarəetmə Sistemi, ISO 14001 Ətraf Mühitin İdarəetmə Sistemi və ISO 45001 İş Sağlamlığı və Təhlükəsizliyi İdarəetmə Sistemi Sistem.
Müxtəlif bazar tələblərinə cavab vermək üçün Usune 24kV qaz izolyasiyalı keçid qurğusu müvafiq IEC və GB standart tipindən keçmişdir. sınaqdan keçirmiş və CE sertifikatı almışdır. Məhsullar dəstək olmaq üçün ciddi keyfiyyətə nəzarət prosedurları altında istehsal olunur qlobal orta gərginlikli enerji paylama tətbiqləri üçün etibarlı performans, təhlükəsizlik və uyğunluq.
Müəyyən edilmiş mühit temperaturu diapazonu -40°C ilə +50°C arasındadır, orta temperatur 24 saatdan çox olmayan 35°C.
Göstərilən nisbi rütubət 24 saat ərzində 95%-dən, aylıq isə 90%-dən çox olmamalıdır. The avadanlıq partlayıcı və ya aşındırıcı qazların olmadığı bir mühitdə və müəyyən edilmiş qaydada quraşdırılmalıdır çirklənmə səviyyəsi.
Bəli. C, F və V funksional bölmələri müştərinin paylama şəbəkəsinə, kommutasiyaya və uyğun olaraq seçilə bilər mühafizə tələbləri. Xüsusi əməliyyat mühitləri üçün müştərilər əvvəl müvafiq şərtləri təmin etməlidirlər Usune müvafiq konfiqurasiyanı qiymətləndirə bilməsi üçün sifariş verin.
Məhsulun dizaynı müvafiq GB və DL/T standartlarına istinad edir, o cümlədən yük kəsicilərini əhatə edən tələblər, elektrik açarları, qoruyucu birləşmələr, metal qapalı keçid qurğuları, qapaqların qorunması, izolyasiyanın koordinasiyası və yüksək gərginlikli keçid qurğularına ümumi texniki tələblər.
Zhejiang Usune Electric Co., Ltd. müxtəlif enerji paylanması üçün orta gərginlikli elektrik avadanlıqları təqdim edir tələblər. 24 kV qaz izolyasiyalı keçid qurğusu kompakt qapalı strukturu çevik C, F və V ilə birləşdirir. müştərilərə xüsusi şəbəkə tələblərinə uyğun olaraq avadanlıqları konfiqurasiya etməyə imkan verən funksional bölmələr.
Usene həmçinin xüsusi iş şəraiti üçün texniki rabitəni dəstəkləyir. Yüksək əhatəli tətbiqlər üçün yüksəklik, həddindən artıq temperatur və ya digər qeyri-standart ətraf mühit şəraiti, müştərilər layihə təfərrüatlarını təqdim edə bilərlər avadanlığın konfiqurasiyası və işləmə parametrlərinin düzgün qiymətləndirilməsi üçün sifariş verməzdən əvvəl.
