Bu orta gərginlikli GIS həlli yerin dar olduğu və ya ətraf mühit şəraitinin sərt olduğu qurğular üçün yaxşı uyğun gəlir. Tipik yerləşdirmə yerlərinə yeraltı elektrik qurğuları, dəniz sahili zonaları, dağlıq ərazilər və şəhər yarımstansiyaları daxildir. Tam qapalı konstruksiyası sayəsində aparat kompakt yer tutur, bu da dizayn mütəxəssisləri üçün orta gərginlikli paylayıcı qurğuları həm əsas transformator yarımstansiyalarına, həm də ikinci dərəcəli paylayıcı stansiyalara inteqrasiya etməyi asanlaşdırır.

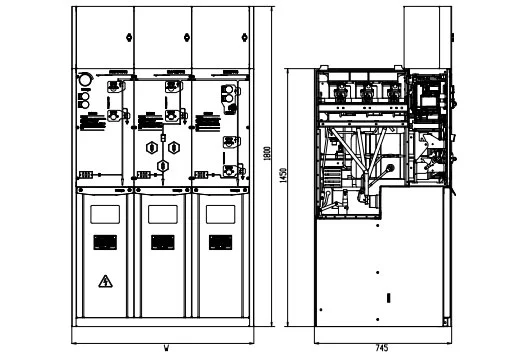

Enerji paylama layihələri nadir hallarda eyni sxem sxemlərinə malikdir, bu o deməkdir ki, kompakt keçid qurğuları platformaları sabit, hər kəsə uyğun olan tənzimləmələrdən daha çox çevik montajı dəstəkləməlidir. Modul çərçivə ətrafında qurulmuş 24kV 33kV SF₆ GIS Qaz İzolyasiyalı Kommutator USRM6 platforması üç fərqli funksional bölməni birləşdirə bilər: yükü kəsmə açarı modulları üçün C Tipi, birləşdirilmiş funksional birləşmələr üçün Tip F və elektrik kəsici modulları üçün Tip V.
Dizayn qrupları layihənin elektrik sxemlərinə uyğun olaraq fərdi standart modulları və ya əvvəlcədən yığılmış birləşmələri seçə bilər. Əsas şin infrastrukturu çoxsaylı modulları müxtəlif keçid qurğularının sxemlərində qruplaşdırmağa imkan verən yerində genişləndirilməsini dəstəkləyir. Belə modul çeviklik avadanlığa çıxan qidalandırıcılar, transformator birləşmələri, qoruyucu izolyasiya və enerji paylama vəzifələri ilə bağlı müxtəlif tələbləri ödəməyə imkan verir.
Adi açıq elektrik cihazları il boyu toza, rütubətə, çirkləndiricilərə və dəyişən temperaturlara məruz qalır. Bu mənfi amillər avadanlığın istismar müddəti ərzində təkrarlanan yoxlama və xidmət tələblərini artırır.

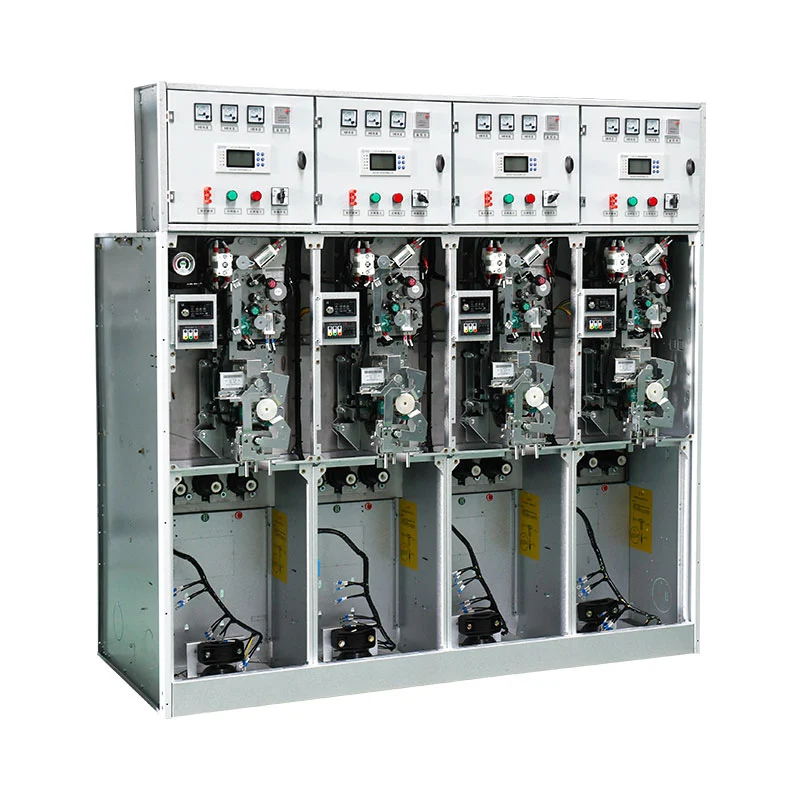

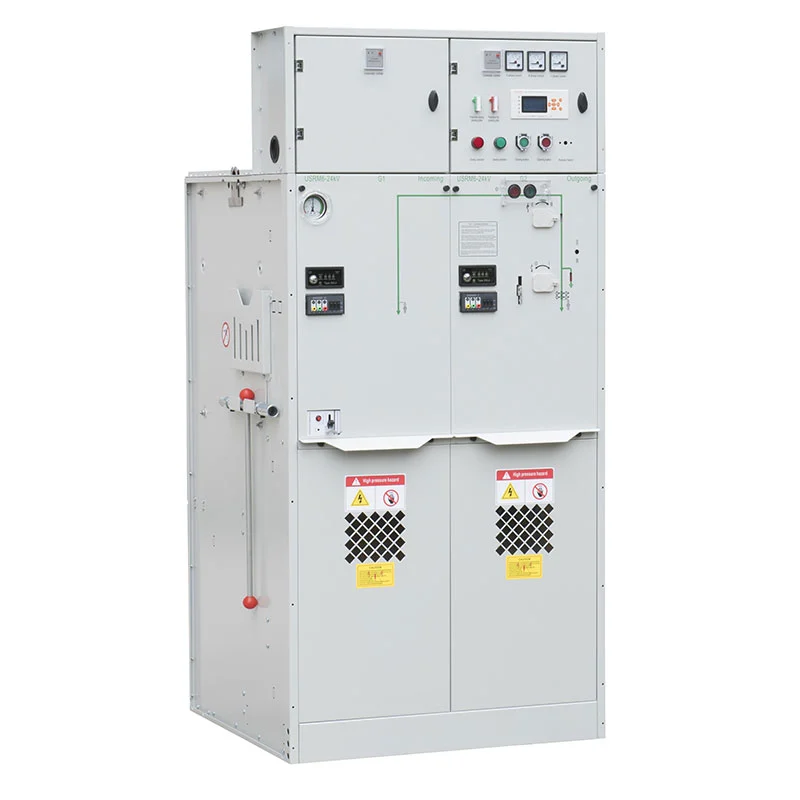

24kV 33kV SF₆ GIS Qaz İzolyasiyalı Kommutator USRM6 ilkin dövrəni ətraf mühit şəraitindən fiziki olaraq təcrid edən möhürlənmiş qazla izolyasiya edilmiş korpusu qəbul edir. O, daxili komponentlər və ətraf mühitin çirkləndiriciləri arasında birbaşa təması əhəmiyyətli dərəcədə azaldır və çox az müntəzəm texniki xidmət tələb edən əməliyyat sxemini təqdim edir. Bu xüsusiyyət, yeraltı elektrik otaqları, məkanla məhdudlaşan şəhər paylayıcı binalar və uzaq infrastruktur aktivləri kimi daxil olmaq çətin olan sahələr üçün fərqli üstünlüklər təqdim edir. İstifadəçilər bu çətin yerlər üçün avadanlıq seçdikdə, azaldılmış xidmət tezliyi əsas qiymətləndirmə faktoruna çevrilir.
Bu SF₆ C-GIS platforması əsas dövrənin bağlanması və açılması əməliyyatlarından daha çoxunu təmin edir. Seçilmiş modul birləşməsinə əsaslanaraq, sistem kommutasiya funksiyaları ilə yanaşı nasazlıqdan qorunma, elektrik izolyasiyası, enerjinin ölçülməsi, real vaxt vəziyyətinə nəzarət, torpaqlama, məlumat rabitəsi və avtomatik idarəetməni özündə cəmləşdirə bilər.
Bütün kommutator qurğusunu layihənin mühafizəsi və paylama arxitekturasına uyğunlaşdırmaq üçün müxtəlif funksional modullar sərbəst şəkildə uyğunlaşdırıla bilər. Bu çox yönlülük tam orta gərginlikli elektrik paylayıcı şəbəkələrini inkişaf etdirmək vəzifəsi daşıyan EPC podratçılar və sistem inteqratorları üçün daha geniş seçimlər yaradır.
Orta gərginlikli GIS seçiminə yekun vurulmazdan əvvəl sahənin ətraf şəraiti diqqətlə qiymətləndirilməlidir. USRM6 seriyalı 24kV 33kV SF₆ GIS Qaz İzolyasiyalı Kommutator qurğusu 4000 m-ə qədər yüksəkliklərdə işləmək üçün hazırlanmışdır. Onun icazə verilən ətraf temperaturu -40°C-dən +50°C-ə qədər, maksimum 24 saatlıq orta temperatur 35°C-də məhdudlaşdırılır. Rütubət meyarları üçün 24 saatlıq nisbi rütubət 95%-də pik ola bilər, aylıq orta dəyər isə 90%-dən çox ola bilməz. Quraşdırma yeri partlayıcı və ya aşındırıcı buxarlardan, güclü mexaniki təsirlərdən və davamlı güclü vibrasiyadan təmizlənməlidir. Çirklənmə dərəcəsi GB/T 5582-də göstərildiyi kimi III sinfi keçməməlidir və qurğu 9-cu dərəcəli müqavimət üçün seysmik kvalifikasiyadan keçmişdir. 1000 m-dən yuxarı olan layihələr üçün alıcılar SF₆ doldurma təzyiqini müvafiq qaydada tənzimləmək üçün istehsalçıya məlumat verməlidirlər. Hər hansı qeyri-adi ətraf mühit tələbləri sifariş yerləşdirmədən əvvəl istehsalçılar, təchizatçılar və son müştərilər arasında birgə təsdiq tələb edir. Nümunə olaraq, 2000 m-dən çox hündürlükdə olan qurğular çən daxilində daxili həddindən artıq gərginlik risklərini azaltmaq üçün dəyişdirilmiş qaz təzyiqi parametrlərini tələb edə bilər.
Yeraltı yarımstansiyalar Yeraltı elektrik qurğuları adətən məhdud istifadə sahəsi və ciddi ventilyasiya məhdudiyyətləri ilə məhdudlaşdırılır. Kompakt möhürlənmiş GIS dizaynı dizaynerlərə ətraf mühitin mənfi təsirlərini zəiflətməklə yanaşı məhdud məkandan maksimum istifadə etməyə kömək edir ki, bu da məhsulu kompakt yarımstansiyalara və ikinci dərəcəli paylayıcı stansiyalara daxil etmək üçün ideal edir.
Sənaye və Mədən Obyektləri Sənaye və mədən sahələri mühərriklərə, transformatorlara, çıxan qidalandırıcılara və yerli paylayıcı şəbəkələrə xidmət etmək üçün etibarlı orta gərginlikli keçid və qoruyucu avadanlıq tələb edir. Möhürlənmiş çən daxili komponentləri çirklənmədən qoruyur və yerdəki enerji sistemləri üçün bütün lazımi keçid, mühafizə, izolyasiya və monitorinq imkanlarını təmin edir.
Dəmiryolu və Nəqliyyat İnfrastrukturları Dəmir yolu anbarları, hava limanının kommunal xidmətləri və əlaqəli nəqliyyat infrastrukturu geniş spektrli yüklər üzrə ardıcıl enerji təchizatı tələb edir. Modul keçid qurğuları mərkəzləşdirilmiş paylama sistemi daxilində xüsusi qidalandırıcı və mühafizə sxemləri ilə konfiqurasiya oluna bilər, inteqratorlara nəqliyyat layihələri üçün yığcam orta gərginlikli elektrik həllərinin işlənib hazırlanmasında kömək edir.
Şəhər Paylayıcı Şəbəkələr Şəhər mərkəzlərində və yaşayış məhəllələrində mövcud torpaqlar ümumiyyətlə azdır. Kompakt qaz izolyasiyalı keçid qurğuları ənənəvi hava izolyasiyalı keçid qurğularının daha böyük quraşdırma sahəsi tələb etdiyi yarımstansiyalarda və paylayıcı qovşaqlarda yerləşdirilə bilər. Onun qapalı çən strukturu həm də birincil dövrəyə təsir edən ətraf mühitə müdaxiləni azaldır.
Sahil və dağlıq ərazilər Standart elektrik avadanlıqları yüksək rütubətə, duzun çirklənməsinə, hündürlük təsirlərinə və kəskin temperatur dalğalanmalarına həssasdır. USRM6-nın qapalı əsas dövrəsi bu sərt şərtlərə birbaşa məruz qalmağı azaldır. Layihə qrupları ən uyğun konfiqurasiya və iş parametrlərini təsdiqləmək üçün seçim mərhələsində sahəyə məxsus əməliyyat parametrlərini təhlil edə bilər.
24kV və 33kV SF₆ GIS-i əldə edərkən alıcılar yalnız nominal gərginliyə əsaslanaraq satınalma qərarları verməkdənsə, tam elektrik sxemini nəzərdən keçirməlidirlər. Texniki qiymətləndirmə nominal gərginlik səviyyələrini, izolyasiya tələblərini, elektrik açarı və ya yük açarı seçimlərini, qidalandırıcı kəmiyyətləri, şin tənzimləmələrini, torpaqlama sxemlərini, mühafizə və ölçmə funksiyalarını, quraşdırma hündürlüyünü, temperaturu, rütubəti, çirklənmə dərəcəsini, rabitə interfeyslərini və müvafiq IEC və GB standartlarına uyğunluğu əhatə etməlidir.
Usune-nin mühəndis komandası tək xətt diaqramları və faktiki sahə iş şəraiti əsasında fərdi USRM6 konfiqurasiyasını müəyyən etmək üçün layihə mühəndisləri və sistem inteqratorları ilə əməkdaşlıq edir.
Ciddi Keyfiyyət Təminatı Usune istehsal, zavod qəbulu sınağı və məhsulun göndərilməsini əhatə edən rəsmiləşdirilmiş keyfiyyət təminatı iş axınlarını saxlayır. ISO 9001 standartları sabit istehsal keyfiyyətinin əsasını təşkil edir, ISO 14001 və ISO 45001 çərçivələri isə ətraf mühitə nəzarəti və əməyin mühafizəsi və təhlükəsizliyini idarə edir.
Uyğunlaşdırılmış Modul Konfiqurasiyalar Usune müxtəlif dövrə funksiyalarına və paylama tələblərinə uyğunlaşdırılmış çevik modul birləşmələri təklif edir. Bu xidmət EPC firmalarına, elektrik sistemi inteqratorlarına, distribyutorlara və təyinatlı elektrik təsvirlərinə uyğun olaraq fərdiləşdirilmiş keçid qurğularını tələb edən satınalma qruplarına uyğun gəlir.
Qlobal Tanınmış Uyğunluq Məhsul dizaynı həm IEC beynəlxalq standartlarına, həm də Çin GB spesifikasiyalarına uyğundur və CE sertifikatı təmin edilə bilər. Bu tənzimləmə müxtəlif xarici bazarları hədəfləyən müştəriləri dəstəkləyir. Tətbiq olunan standartlar və sertifikatlaşdırma qaydaları təyinat ölkə kodları və layihənin texniki spesifikasiyası ilə yoxlanıla bilər.
İxtisaslaşdırılmış Mühəndislik Dəstəyi GIS layihələri üçün istehsala başlamazdan əvvəl düzgün konfiqurasiyada kilidləmə çox vacibdir. Müştərilər Usune-nin mühəndis komandası ilə texniki məsləhətləşmələr üçün tək xətt təsvirlərini, nominal gərginlik tələblərini, qidalandırıcı cədvəllərini, hündürlük məlumatlarını və ətraf mühitin təfərrüatlarını paylaşa bilərlər.
| yox. | Əşyalar | Vahid | Yük kəsici açar qurğusu | kombinasiya vahidi | Devre açarı qurğusu | |
| 1 | Nominal gərginlik | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Nominal tezlik | Hz | 50 | 50 | 50 | |
| 3 | Nominal cərəyan | A | 630 | 125 (qoruyucu cərəyandan asılıdır) | 630 | |
| 4 | Nominal izolyasiya səviyyəsi | 1min Tezlik təzyiqə tab gətirdi | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| İşıqlandırma impulsu gərginliyə tab gətirdi | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Nominal qısaqapanma cərəyanına tab gətirir | kA/s | 25/4 | —— | 25/4 | |
| 6 | Nominal pik cərəyana tab gətirir | kA | 63 | —— | 63 | |
| 7 | Nominal qısaqapanma cərəyanı | kA | 63 | HV qoruyucusu ilə məhdudlaşır | 63 | |
| 8 | Nominal qısaqapanma cərəyanı | kA | —— | HV qoruyucusu ilə məhdudlaşır | 25/25 | |
| 9 | Nominal ötürmə cərəyanı | A | —— | 1700/1400 | —— | |
| 10 | Nominal aktiv yük kəsici cərəyan | A | 630 | —— | —— | |
| 11 | Nominal qapalı dövrə kəsmə cərəyanı | A | 630 | —— | 630 | |
| 12 | Mexanik həyat | yük kəsici açar/CB | Vaxt | 10000 | 10000 | 20000 |
| İzolyasiya/torpaq açarı | 5000 | 5000 | 5000 | |||
| 13 | Dövrə müqaviməti | μΩ | ≤150 | —— | ≤150 | |
| 14 | Nominal doldurma təzyiqi (20 ℃ ölçmə təzyiqi) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Qazın illik nisbi sızma dərəcəsi | % | 0.05 | 0.05 | 0.05 | |
| 16 | IP qoruma dərəcəsi | Kabinet | IP4X | IP4X | IP4X | |
| Qaz çəni | IP67 | IP67 | IP67 | |||
Cas-kosmik raket buraxılışı layihəsi zamanı USRM6 seriyası həm kritik infrastrukturunu, həm də ona bağlı elektrik yüklərini əhatə edərək, buraxılış qurğusunda orta gərginlikli enerji paylanmasını idarə etmək üçün gətirildi. İstifadə sahəsindəki paylayıcı qurğunun kommutasiya, mühafizə, izolyasiya və monitorinqin əsas avadanlıqlar, eləcə də köməkçi qurğular üçün etibarlı saxlanması və hətta nisbətən məhdud elektrik mühitində belə sabit performans saxlaması gözlənilir. Əsas dövrə SF6 ilə qapalı izolyasiya edilmiş konstruksiya daxilində yerləşdiyinə görə, USRM6 seriyası onu əsasən xarici mühit şəraitindən qoruyur, bu, ciddi tələblər altında işləyən ixtisaslaşmış infrastruktur üçün ən vacib olan xüsusiyyətdir.
Kommutasiya qurğusunun modul konfiqurasiyası da layihənin paylama arxitekturasına uyğunlaşmaq üçün kifayət qədər genişlik verdi. Funksional bölmələr elektrik şəbəkəsinin dizaynına uyğun yığıla bilərdi və genişləndirilə bilən əsas avtobus şəbəkə konfiqurasiyası və gələcək sistemin planlaşdırılması üçün əlavə boşluq yaratdı. Bütövlükdə, USRM6 seriyasını Cas-space raket buraxılışı layihəsi üçün uyğun orta gərginlikli paylama həllinə çevirən kompakt struktur, qapalı izolyasiya və modul dizaynın qarışığı idi - bu, obyektin etibarlı, lakin kosmosdan səmərəli elektrik infrastrukturuna olan ehtiyacını cavablandırdı.
USRM6 seriyası tətbiq olunan yüksək gərginlikli keçid qurğuları və idarəetmə avadanlığı standartlarına istinadla hazırlanmışdır, 3,6kV–40,5kV yüksək gərginlikli AC yük kəsiciləri üçün GB 3804-2004, yüksək gərginlikli AC üçün GB 1984-2014 dövrə açarları, HV AC yük kəsici açar-qoruyucu birləşmələri üçün GB 16926-2009, HV AC izolyasiyası üçün GB 1985-2014 açarları və yer açarları və 3,6kV–40,5kV AC metal qapalı keçid və idarəetmə qurğuları üçün GB 3906-2006.
O, həmçinin HV keçid qurğuları və idarəetmə qurğuları üçün ümumi texniki tələblər üçün GB/T 11022-2011-ə istinad edir, GB 4208-2008 korpusun qorunması üçün, xarici izolyasiyanın çirklənmə dərəcəsi üçün GB/T 5582-1993, 3,6kV–40,5kV üçün DL/T 404-2007 AC metal qapalı keçid qurğusu və idarəetmə qurğusu, mexaniki və elektrik məhsulları üçün GB/T 13384-2008, GB 191-2008 qablaşdırma və daşıma nişanları üçün və yüksək gərginlikli ötürücüdə izolyasiya koordinasiyası üçün GB 311.1-2012 və paylayıcı avadanlıq.
Usune-nin keyfiyyət və uyğunluq çərçivəsinə ISO 9001 Keyfiyyət İdarəetmə Sistemi, ISO 14001 Ətraf Mühit daxildir. İdarəetmə Sistemi, ISO 45001 İş Sağlamlığı və Təhlükəsizliyi İdarəetmə Sistemi, IEC və GB standartlarına uyğunluq və CE sertifikatı. Layihəyə aid sertifikatlaşdırma və tətbiq olunan standartlara uyğun olaraq təsdiq edilməlidir təyinat bazarı və texniki spesifikasiya.
Əsas üstünlüyü izolyasiya edən qaz içərisində enerjili elektrik komponentlərinin qapalı konstruksiyasıdır. mühit. Bu, kompakt bir quruluşa imkan verir və əsas dövrənin birbaşa xarici təsirini azaldır ətraf mühit şəraiti.
USRM6 seriyası 24kV və 33kV konfiqurasiyalar daxil olmaqla orta gərginlikli proqramlar üçün nəzərdə tutulmuşdur. Dəqiq qiymətləndirilir gərginlik, izolyasiya səviyyəsi və konfiqurasiya layihənin spesifikasiyasına uyğun olaraq təsdiqlənməlidir.
Bəli. Göstərilən xidmət hündürlüyü 4000 m-ə qədərdir. 1000 m-dən yuxarı qurğular üçün müştərilər Usune in-ə məlumat verməlidirlər müvafiq qaz doldurma təzyiqini qiymətləndirmək üçün irəliləyin. 2000 m-dən yuxarı xüsusi tələblər olmalıdır texniki dizayn zamanı təsdiq edilmişdir.
USRM6 seriyası modul konfiqurasiya konsepsiyasından istifadə edir. Yük kəsici qurğular, kombinasiya qurğuları, elektrik açarı vahidlər və genişləndirilə bilən əsas avtobus tənzimləmələri tələb olunan elektrik sxeminə uyğun olaraq seçilə bilər.
Tipik tətbiqlərə ikincil transformator yarımstansiyaları, sənaye və mədən obyektləri, dəmir yolları, hava limanları, şəhər paylama şəbəkələri, yaşayış sahələri, yeraltı qurğular və nisbətən tələbkar yerlər ətraf mühit şəraiti.
Dəqiq kotirovka üçün alıcılar nominal gərginliyi, tək xətt diaqramını, qidalandırıcıların sayını, tələb olunan məlumatları təqdim etməlidirlər. keçid funksiyaları, elektrik açarı və ya yük kəsici açar tələbləri, avtobus konfiqurasiyası, quraşdırma hündürlüyü, ətraf mühit şəraiti, mühafizə tələbləri və təyinat bazarı.
Kompakt ölçülər, ətraf mühitə uyğunlaşma, modul tələb edən orta gərginlikli paylayıcı layihələr üçün konfiqurasiya və azaldılmış texniki xidmət tələbləri ilə USRM6 seriyası praktiki qaz izolyasiyalı keçid qurğusunu təmin edir həll.
Usune-dən olan USRM6 seriyası qapalı SF6 izolyasiyasını, modul funksional bölmələri, genişləndirilə bilən avtobus konfiqurasiyasını, və keçid, mühafizə, ölçmə və monitorinq funksiyaları. ISO 9001, ISO 14001, ISO 45001, IEC tərəfindən dəstəklənir və GB standartları və CE sertifikatı ilə Usune 24kv qiymətləndirən müştərilər üçün layihə yönümlü bir həll təqdim edir. Sənaye, infrastruktur, şəhər və xüsusi enerji paylanması üçün 33kv Sf6 Gis Qaz İzolyasiyalı Kommutator tətbiqlər.
