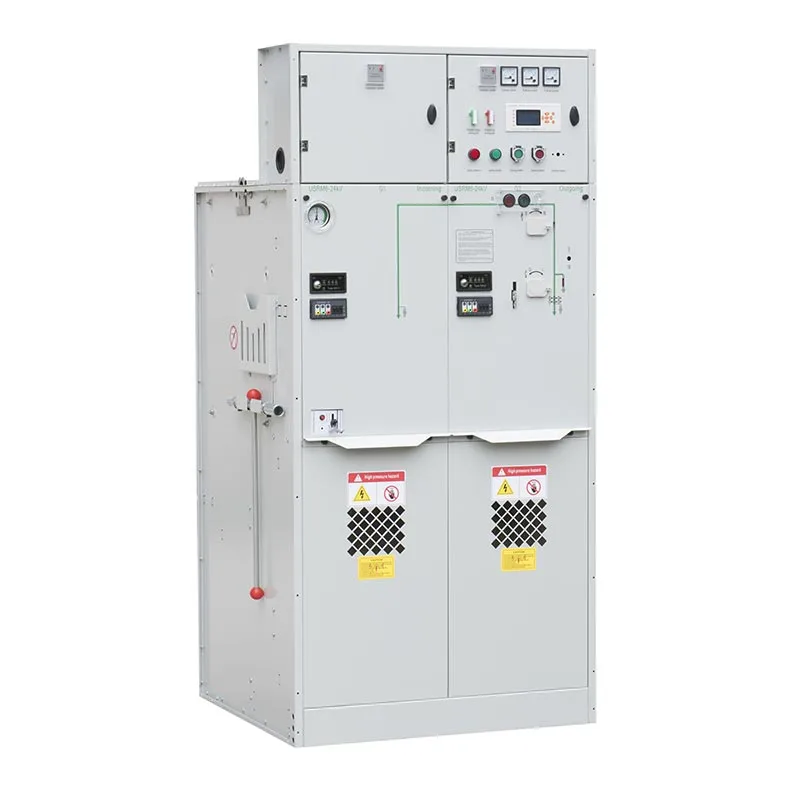

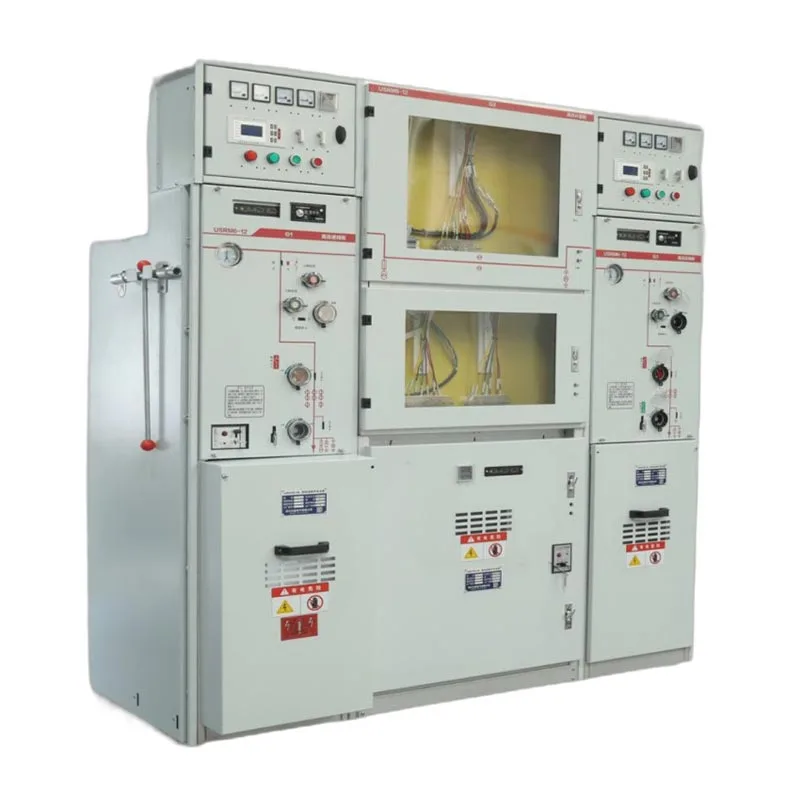

22kV SF6 GIS RMU Halqalı Əsas Bölmə Kommutatoru alıcıları üçün əsas mülahizələr təkcə keçid performansı deyil, həm də həmçinin nasazlıqların nə qədər tez tapıla biləcəyi, operatorların avadanlığa nə qədər təhlükəsiz daxil ola biləcəyi və nə qədər texniki xidmət göstərildiyi xidmət müddəti ərzində tələb olunur. Usune bu tələbləri yüksək gərginlikli canlı göstərici, nasazlıq vasitəsilə həll edir göstəricilər, mikrokompüter mühafizəsi və təzyiqlə möhürlənmiş qaz sistemi.
RMU, fazadan fazaya və fazadan yerə arızalar üçün nasazlıq göstəriciləri ilə təchiz oluna bilər. Bir dəfə xəta baş verəndə, göstərici əməliyyat heyətinə təsirlənmiş hissəni müəyyən etmək və nasazlıq nöqtəsini tapmaqda kömək etmək üçün siqnal verir daha səmərəli.
Monitorinq mərkəzinə qoşulmuş paylayıcı şəbəkələr üçün nasazlıq haqqında məlumat da ötürülə bilər monitorinq serveri, nəzarət otağına etibar etmədən nasazlıq sahəsini və konkret mövqeni müəyyən etməyə imkan verir tamamilə əl yoxlaması ilə.
Yüksək gərginlikli canlı göstərici cihazı əsas dövrənin olub olmadığını yoxlamaq üçün vizual xatırlatma təmin edir enerjili. O, həmçinin operatorlara əməliyyatdan əvvəl elektrik vəziyyətini təsdiqləmək üçün faza yoxlamasını dəstəkləyir.
Elektriklə bağlanan əlaqə və əlaqəli maqnit kilidi kabel bölməsinin qapısının qarşısını ala bilər daxil olan kabel enerjili qalarkən açılır və texniki xidmət zamanı əlavə qoruma təbəqəsi təmin edilir.
İsteğe bağlı mikrokompüter mühafizəsi, ölçmə və idarəetmə cihazı ənənəvi elektromaqnit relesini əvəz edir rəqəmsal monitorinq texnologiyası ilə mühafizə. O, xətlər, paylayıcı transformatorlar və digər əsaslar üçün istifadə edilə bilər avadanlıq.
Sistem cərəyan və gərginlikdən qorunma, ölçmə, həyəcan siqnalı və idarəetmə funksiyalarını birləşdirə bilər ağıllı enerji idarəetməsi və müştərinin monitorinq şəbəkəsi ilə əlaqə.
| yox. | Əşyalar | Vahid | Yük kəsici açar qurğusu | kombinasiya vahidi | Devre açarı qurğusu |
| 1 | Nominal gərginlik | kV | 12/24 | 12/24 | 12/24 |
| 2 | Nominal tezlik | Hz | 50 | 50 | 50 |
| 3 | Nominal cərəyan | A | 630 | 125 (qoruyucu cərəyandan asılıdır) | 630 |
| 4 | Nominal izolyasiya səviyyəsi‑1dəq Tezlik gərginliyə tab gətirmək‑Fazalararası, torpaq | kV | 42/65 | 42/65 | 42/65 |
| Nominal izolyasiya səviyyəsi - 1 dəq Tezlik gərginliyə tab gətirmə məsafəsi | kV | 48/79 | 48/79 | 48/79 | |
| Nominal izolyasiya səviyyəsi‑1dəq Tezliyə tab gətirmə gərginliyi‑Nəzarət və köməkçi dövrə | kV | 2/2 | 2/2 | 2/2 | |
| Nominal izolyasiya səviyyəsi-İşıqlandırma impulsu gərginliyə davamlıdır-Fazalararası, torpaq | kV | 75/125 | 75/125 | 75/125 | |
| Nominal izolyasiya səviyyəsi-İşıqlandırma impulsuna davamlı gərginlik-izolyasiya məsafəsi | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Nominal qısaqapanma cərəyanına tab gətirir | kA/s | 25/4 | —— | 25/4 |
| 6 | Nominal pik cərəyana tab gətirir | kA | 63 | —— | 63 |
| 7 | Nominal qısaqapanma cərəyanı | kA | 63 | HV qoruyucusu ilə məhdudlaşır | 63 |
| 8 | Nominal qısaqapanma cərəyanı | kA | —— | HV qoruyucusu ilə məhdudlaşır | 25/25 |
| 9 | Nominal ötürmə cərəyanı | A | —— | 1700/1400 | —— |
| 10 | Nominal aktiv yük kəsici cərəyan | A | 630 | —— | —— |
| 11 | Nominal qapalı dövrə kəsmə cərəyanı | A | 630 | —— | 630 |
| 12 | Mexanik həyat yükünün kəsilməsi açarı/CB | Vaxt | 10000 | 10000 | 20000 |
| Mexanik həyat - İzolyasiya/torpaq açarı | Vaxt | 5000 | 5000 | 5000 | |
| 13 | Dövrə müqaviməti | μΩ | ≤150 | —— | ≤150 |
| 14 | Nominal doldurma təzyiqi (20 ℃ ölçmə təzyiqi) | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Qazın illik nisbi sızma dərəcəsi | % | 0.05 | 0.05 | 0.05 |
| 16 | IP qoruma dərəcəsi - Şkaf | IP4X | IP4X | IP4X | |
| IP qoruma dərəcəsi - Qaz çəni | IP67 | IP67 | IP67 |
Fazalar arasında və ya faza ilə torpaq arasında qısa qapanma baş verdikdə, nasazlıq göstəricisi həyəcan siqnalı verir göstərici. Texniki qulluqçular siqnaldan təsirlənmiş qidalandırıcını müəyyən etmək və nasazlığı daraltmaq üçün istifadə edə bilərlər yer.
Mərkəzləşdirilmiş monitorinq tələb edən layihələr üçün nasazlıqlar barədə məlumatlar monitorinq mərkəzinə ötürülə bilər. The monitorinq kompüteri müvafiq nasazlıq bölməsini və yerini göstərə bilər, texniki xidmət qruplarına azaltmağa kömək edir xəta axtarış vaxtı və enerjini daha səmərəli bərpa edin.
SF6 şkafının əsas komponentləri möhürlənmiş sistem kimi hazırlanmışdır və ümumiyyətlə gündəlik işləmə tələb etmir. normal iş şəraitində göstərilən xidmət müddəti ərzində texniki xidmət.
Qaz çəni paslanmayan poladdan hazırlanır və uzunmüddətli korroziyaya davamlıdır. Mexanik istismar komponentləri qaz çəninin xaricində yerləşdirilir, yoxlama, istismar və komponentlərin dəyişdirilməsi xidmət tələb olunduqda daha rahatdır.
Həddindən artıq toz, qum və ya çirklənməyə məruz qalan qurğular üçün mexaniki fırlanan hissələrin dövri yoxlanılması və yağlama şərtləri tövsiyə olunur.
USRM6 seriyası təzyiqli möhürlənmiş qaz sistemindən istifadə edir və normal şəraitdə xüsusi qaz yoxlaması tələb etmir əməliyyat şəraiti.
Əməliyyatdan əvvəl təzyiqölçən yoxlanılmalıdır. Normal şəraitdə təzyiq göstəricisi olmalıdır yaşıl əməliyyat zonasında qalır. İstinad təzyiqi yuxarıda saxlanılan qaz təzyiqi ilə 0,14 MPa-dır Müəyyən edilmiş sızdırmazlıq şəraitində 20°C-də 0,135 MPa.
Gözlənilən illik qaz sızma dərəcəsi 0,1%-dən azdır və bu, uzunmüddətli qaz sızdırmazlığı performansını dəstəkləyir.
22kv Sf6 Gis Rmu Halqalı Əsas Bölmə Kommutatoru IEC 298 tələblərinə əsasən hazırlanmışdır. normal iş şəraitində 30 ildən çox xidmət müddəti.
Hava keçirməyən açar dizaynı gözlənilən xidmət müddəti ərzində qazın sızdırmazlığını qorumağa kömək edir və ehtiyacı azaldır tez-tez qazla bağlı texniki xidmət və müştərilərə uzunmüddətli əməliyyat xərclərinə nəzarət etməyə kömək etmək.
| Əsas Mülahizə | 22kV SF6 GIS RMU istifadə edin | Adi RMU |
| İzolyasiya | SF6 qaz izolyasiyalı | Avadanlıqların dizaynından asılıdır |
| Arızanın aşkarlanması | İsteğe bağlı yerli və uzaq xəta göstəricisi | Çox vaxt əl ilə yoxlamaya daha çox güvənir |
| Monitorinq | Rəqəmsal qoruma və rabitə mövcuddur | Ayrı bir monitorinq avadanlığı tələb oluna bilər |
| Təhlükəsizlik | Canlı göstərici və elektrik/maqnit kilidləmə | Konfiqurasiyadan asılıdır |
| Baxım | Aşağı texniki xidmət tələbləri ilə möhürlənmiş əsas sistem | Baxım tələbləri dəyişir |
| Qaz çəni | Paslanmayan poladdan möhürlənmiş tank | Tikintidən asılıdır |
| Xidmət müddəti | Normal şəraitdə 30 ildən çox müddətə nəzərdə tutulmuşdur | Məhsulun dizaynı və saxlanmasından asılıdır |
Usune 22kv Sf6 Gis Rmu Ring Əsas Bölmə Kommutatoru çoxlu sayda sənaye paylama şəbəkələri üçün uyğundur. qidalandırıcılara etibarlı keçid və sürətli nasazlıq yeri lazımdır. Arızalar və rəqəmsal qorunma cihazları kömək edə bilər texniki xidmət qrupları anormal bölmələri daha səmərəli şəkildə müəyyən edir.
RMU paylayıcı transformatorlar üçün mikrokompüter qorunması və ölçmə funksiyaları ilə konfiqurasiya edilə bilər, orta gərginlikli şəbəkə daxilində cərəyan və gərginliyin monitorinqi, siqnalizasiya və mühafizə funksiyalarının təmin edilməsi.
Ağıllı enerji paylama sistemlərini inkişaf etdirən müştərilər üçün RMU qoruma, ölçmə, nasazlığı birləşdirə bilər uzaqdan nasazlıq identifikasiyasına dəstək verən mərkəzi monitorinq sisteminə işarə və rabitə funksiyaları daha səmərəli şəbəkə idarə edilməsi.
Müştəri çoxlu sənaye halqa şəbəkəsi üçün Usune 22kv Sf6 Gis Rmu Ring Main Unit Switchgear-dan istifadə etdi. gələn və çıxan qidalandırıcılar. İstifadəyə verilmə zamanı müştəri diqqətini operatorların tez bir zamanda edə biləcəyinə yönəltdi fazadan fazaya və ya fazadan yerə nasazlıq baş verdikdə təsirə məruz qalan qidalandırıcını müəyyən edin. İnteqrasiya edilmiş nasazlıq göstəricisi yerinə yetirməzdən əvvəl texniki işçilərə nasazlıq bölməsini daraltmağa kömək edərək, yerli həyəcan məlumatı təqdim etdi yerində yoxlama.
Transformator paylama tətbiqi üçün müştəri mikrokompüter mühafizəsi ilə RMU seçdi və nəzarət cihazı. Sistem mühafizə və siqnalizasiya ilə birlikdə rəqəmsal cərəyan və gərginlik monitorinqini təmin edirdi funksiyaları. Müştəri bu konfiqurasiyanı transformatorun iş şəraitinin monitorinqi üçün daha əlverişli hesab etdi yalnız adi rele mühafizəsinə etibar etməkdənsə.
Mərkəzləşdirilmiş paylama monitorinqini tələb edən müştəri RMU-nun nasazlıq göstəricisini və rəqəmsal mühafizəni birləşdirdi monitorinq mərkəzinə xidmət edir. Bir nasazlıq siqnalı yarandıqda, monitorinq ekranı onu müəyyən edə bilər müvafiq nasazlıq bölməsi, əməliyyat qrupuna sahə təftişinin harada tələb olunduğunu müəyyən etməyə imkan verir və problemlərin aradan qaldırılmasının səmərəliliyini artırmaq.
RMU-nu normal xidmət şəraitində işləyən müştərilər üçün möhürlənmiş SF6 qaz çəni ehtiyacı azaldır müntəzəm daxili təmir. Müştərilər xarici mexaniki əməliyyat komponentlərini də qiymətləndirirlər, çünki onlar ola bilər texniki xidmət tələb olunduqda daha rahat yoxlanılır və ya dəyişdirilir.
Zhejiang Usune Electric Co., Ltd. ISO 9001 Keyfiyyət İdarəetmə Sistemi, ISO standartına uyğun idarəetmə sistemləri qurmuşdur 14001 Ətraf Mühitin İdarəetmə Sistemi və ISO 45001 İş Sağlamlığı və Təhlükəsizliyi İdarəetmə Sistemi.

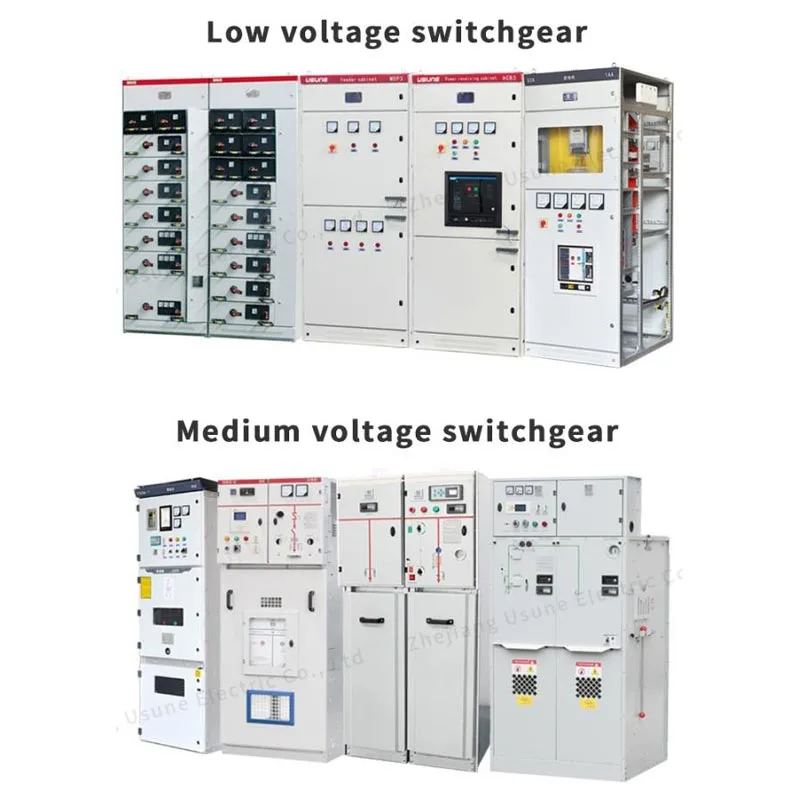

Müxtəlif beynəlxalq bazar tələblərinə cavab vermək üçün Usune orta gərginlikli keçid qurğuları müvafiq sınaqlardan keçmişdir CE sertifikatı almış müvafiq məhsullarla IEC və GB standart tip testləri. Bu sistemlər ardıcıllığı dəstəkləyir istehsal keyfiyyəti, məhsulun sınaqdan keçirilməsi və orta gərginlikli enerji paylama layihələri üçün texniki uyğunluq.
Bəli. RMU fazadan fazaya və fazadan yerə arızaları aşkar edə bilən nasazlıq göstəriciləri ilə təchiz oluna bilər. və yerli həyəcan siqnallarının təmin edilməsi.
Bəli. Müvafiq rabitə və monitorinq sistemi ilə təchiz edildikdə, nasazlıq haqqında məlumat ötürülə bilər təsirə məruz qalan hissənin və nasazlıq mövqeyinin göstərilə biləcəyi monitorinq mərkəzinə.
Normal iş şəraitində təzyiq möhürlənmiş sistem xüsusi müntəzəm qaz yoxlamasını tələb etmir. The manometr işləməzdən əvvəl yoxlanılmalı və normal şəraitdə yaşıl sahədə qalmalıdır.
USRM6 seriyası normal iş şəraitində 30 ildən çox xidmət müddəti üçün nəzərdə tutulmuşdur gözlənilən illik qaz sızması dərəcəsi 0,1%-dən azdır.
Usune SF6 möhürlənmiş izolyasiyanı, nasazlığın göstəricisini, canlı hissə göstəricisini, təhlükəsizlik kilidləməsini, rəqəmsallığı birləşdirir bir orta gərginlikli RMU həllində qorunma və aşağı texniki xidmət göstərilməsi, onu müasir halqa üçün uyğun edir şəbəkə və ağıllı paylama proqramları.
