24kv 36kv Yük kəsici açar

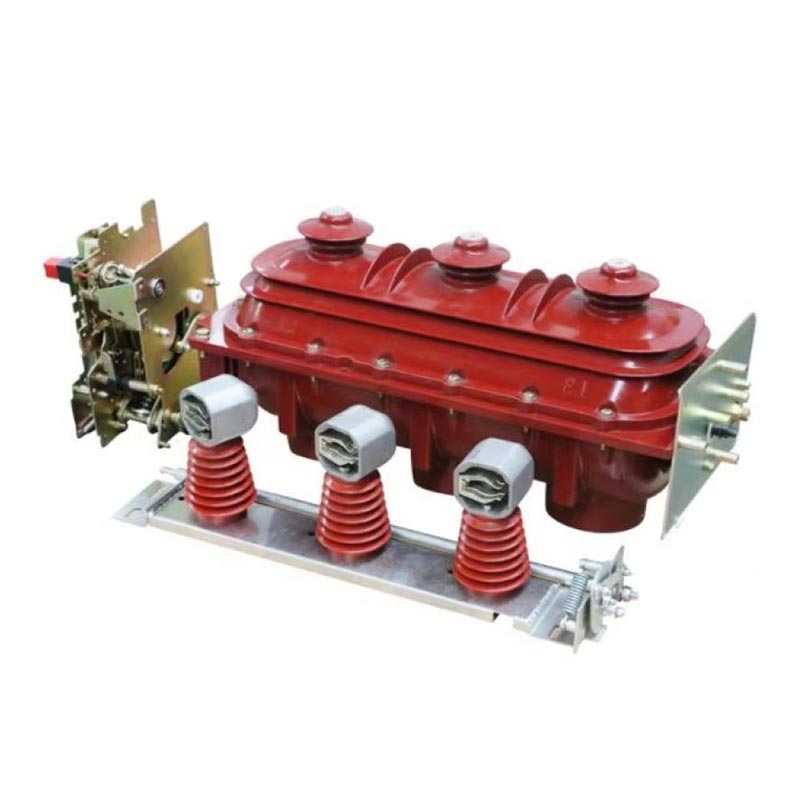

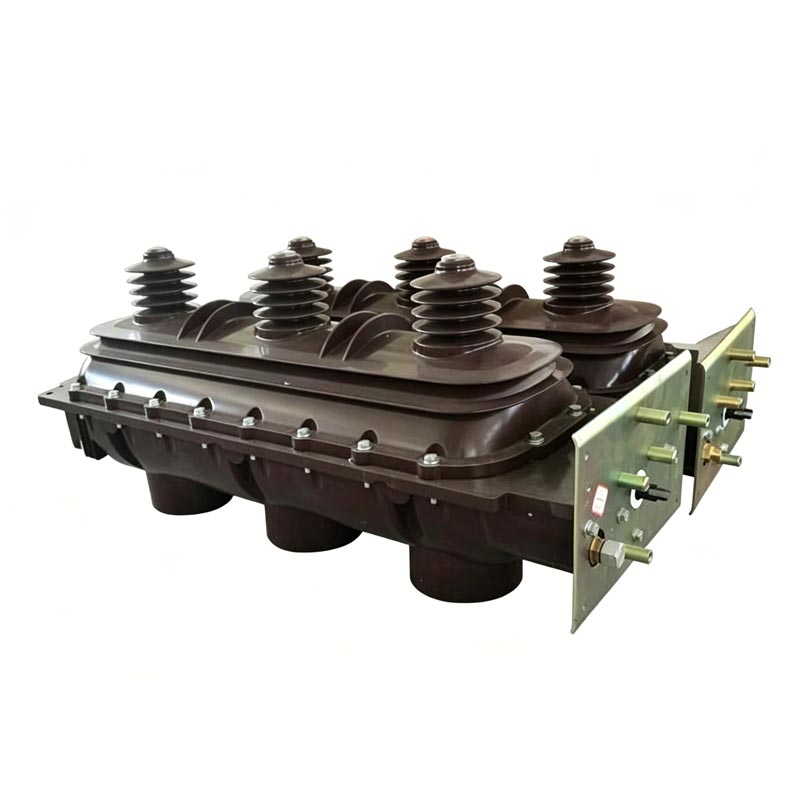

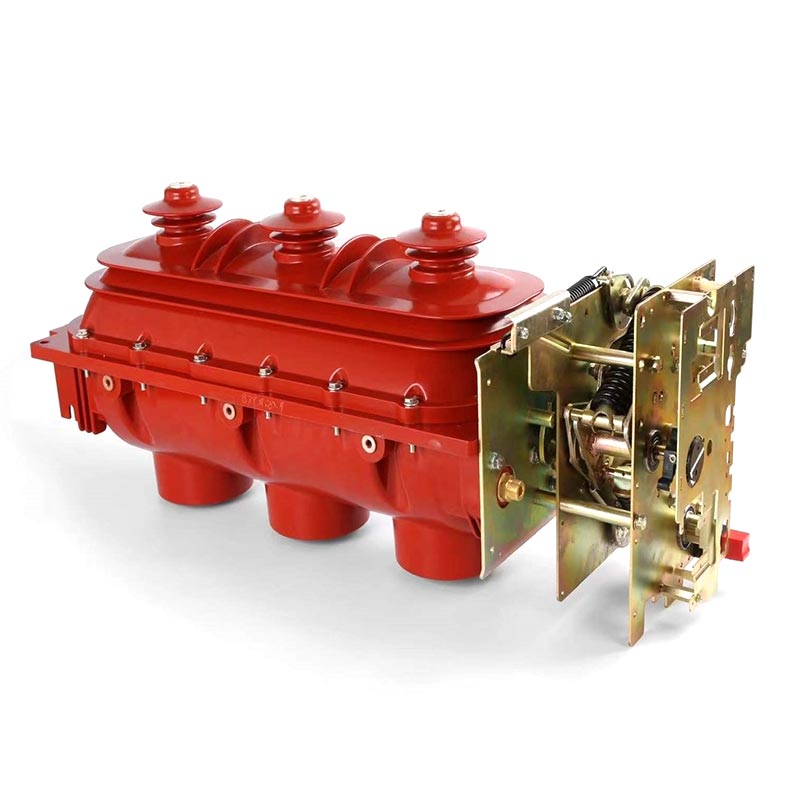

Usune Indoor 24kV 36kV Load Break Switch FLN36-24kV 36KV seriyası əsas orta gərginlikli keçid qurğusudur. müstəqil olaraq Zhejiang Usune Electric Co., Ltd tərəfindən hazırlanmış və istehsal edilmişdir. Bu seriya xüsusi olaraq hazırlanmışdır daxili tətbiqlər üçün, 24kV və 36kV nominal gərginliklərə uyğunlaşdırıla bilən və üç fazalı AC 50Hz halqa üçün uyğundur şəbəkələri və ikili radial enerji təchizatı sistemləri. Kökləri Çində olan peşəkar təchizatçı Usune qabaqcılları birləşdirir açarların yük cərəyanını stabil şəkildə idarə edə bilməsini təmin edərək hər bir məhsula texnologiya və praktiki təcrübə daxildir və həddindən artıq yük cərəyanının dəyişdirilməsi, həmçinin uzun boşaldılmış xətlərin, boşaldılmış transformatorların kommutasiya əməliyyatları, və kondansatör bankları.

Bu seriyanın əsas üstünlüyü onun elastikliyidir: cərəyanı məhdudlaşdıran qoruyucularla istifadə edildikdə, dövrəni əvəz edə bilər. qırıcılar. Yük açarı müxtəlif yük cərəyanlarının dəyişdirilməsini idarə edir, cərəyanı məhdudlaşdıran qoruyucu idarə edir daha böyük yüklənmə və qısaqapanma cərəyanlarının qırılması. Bu, enerji paylayıcı avadanlıqların dəyərini azaldır və geniş sənaye tanınması qazanaraq enerji təchizatı sisteminin təhlükəsizliyini və dayanıqlığını yaxşılaşdırır.

Əsas Məhsul Xüsusiyyətləri

1. Təkmil Struktur Dizayn

İkiqat fasiləli, üç mövqeli fırlanan kontakt dizaynını qəbul edərək, açarın işləmə mövqeyi (qapalı, açıq, əsaslandırılmış) aydın şəkildə müəyyən edilmişdir, səhv işləmədən effektiv şəkildə qaçınır və dəqiq və etibarlı keçidi təmin edir; the ümumi üç fazalı quraşdırma dizaynı yaxşı sinxronizasiya, daha az hissə və rahat tənzimləmə və təklif edir quraşdırma, yerində quraşdırma çətinliyini və vaxtını əhəmiyyətli dərəcədə azaldır.

2. Əla İzolyasiya Performansı

Açar yuxarı və aşağı epoksi tökmə korpuslarla möhürlənmişdir, içərisi 0,045-0,07 MPa-da SF6 qazı ilə doldurulmuşdur. SF6 qaz əla izolyasiya və qövs söndürmə xüsusiyyətlərinə malikdir, əsas dövrəni tamamilə möhürləyir və korpus daxilində torpaqlama dövrəsi, onu xarici nəmdən, tozdan və digər çirkləndiricilərdən təcrid etmək. Bu sərt daxili mühitlərdə belə sabit izolyasiya performansını təmin edir, izolyasiya nasazlıqlarının qarşısını alır və enerji sisteminin təhlükəsiz işləməsinə zəmanət verir.

3. Yüksək Təhlükəsizlik Performansı

Təhlükəsizlik Usune-nin məhsul dizaynının əsasını təşkil edir. Daxili qövs halında, zəif arxa quruluşu gövdə avtomatik olaraq qopacaq və eyni zamanda kabinetin yuxarı hissəsindəki təzyiq relyef klapan açın, həddindən artıq təzyiqli qazı kabinetdən kənara çıxararaq, şkafın partlamasını effektiv şəkildə qarşısını alır və qoruyur. yerində operatorların və ətrafdakı avadanlıqların təhlükəsizliyi. Bu dizayn bir çox təhlükəsizlik testlərindən keçdi, uyğun gəlir beynəlxalq təhlükəsizlik standartlarına uyğundur və enerji paylama əməliyyatları üçün etibarlı qorunma təmin edir.

4. Çevik və Etibarlı Əməliyyat

Daxili 24kV 36kV yük kəsici açarı həm əllə, həm də elektriklə işləmə rejimlərini dəstəkləyir. faktiki sayt tələbləri. İstifadəsi rahat və etibarlıdır, rasional mexaniki quruluşa malikdir və tez-tez keçid əməliyyatlarına uyğunlaşa bilən sabit performans. Baxımsız dizaynı qəbul edərək, uzun müddət öyünür 2000 dövrə qədər mexaniki istifadə müddəti ilə xidmət müddəti, sonrakı təmir xərclərini və iş yükünü azaldır.

Texniki Parametrlər

İstifadə şərtləri

Sabit və etibarlı işləməyi təmin etmək üçün Usune Indoor 24kV 36kV Load Break Switch istifadə edilməlidir. izləyir şərtlər (Çində və qlobal miqyasda faktiki tətbiq təcrübəsinə əsaslanaraq):

(a) Hündürlük: 1000 metrdən çox olmayan;
(b) Ətraf mühitin temperaturu: Yuxarı həddi +40 ℃, aşağı həddi -25 ℃;
(c) Nisbi rütubət: Gündəlik orta ≤95%, aylıq orta ≤90%;
(d) ətraf havada əhəmiyyətli dərəcədə aşındırıcı qazlar, yanar qazlar və ya su buxarı ilə çirklənmə;
(e) Tez-tez və ya şiddətli vibrasiya yoxdur.

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Real Dünya Tətbiqi Case

Case Study: Hangzhou Şəhər Yaşayış Enerjisi Paylanması Layihəsi, Çin

Çinin Hançjou şəhərindəki böyük yaşayış massivində enerji səmərəliliyi, təhlükəsizlik və sabitlik üçün yüksək tələblər var idi onun qapalı elektrik paylayıcı otaqları. Layihə 20 ədəd Usune qapalı 24kV yük kəsici açarı (FLN36-24kV) seçdi. seriyası) yaşayış məntəqələrinin elektrik təchizatı sistemi üçün yükün dəyişdirilməsi və qorunması üçün. Təyin olunmuş təchizatçı kimi Bu layihə üçün Usune fərdiləşdirilmiş quraşdırma təlimatı və satış sonrası xidmət təmin etmişdir. Zavod ciddi şəkildə layihənin texniki tələblərinə uyğunluğunu təmin etmək üçün göndərilməzdən əvvəl hər bir məhsulu sınaqdan keçirdi. Ondan bəri 2023-cü ildə istismara verildikdən sonra açarlar izolyasiya qüsurları və ya nasazlıqlar olmadan effektiv şəkildə işləmişdir. 5000-dən çox ev təsərrüfatının dayanıqlı enerji təchizatının təmin edilməsi. Layihə komandası məhsulun performansını yüksək qiymətləndirdi və Usene peşəkar xidmətləri.

Tez-tez verilən suallar

1-ci Qısaqapanma cərəyanını kəsmək üçün Usune Indoor 24kV 36kV Load Break Switch tək istifadə edilə bilərmi?

A1: Xeyr. Yük açarları ilk növbədə yük cərəyanlarını və həddindən artıq yük cərəyanlarını dəyişdirmək, həmçinin birləşdirmək üçün istifadə olunur. və boşaldılmış uzun xətlərin, boşaldılmış transformatorların və kondansatör banklarının ayrılması. Müstəqil ola bilməzlər qısaqapanma cərəyanlarını kəsmək. Qısaqapanma cərəyanlarını idarə etmək üçün yük açarları ilə birləşdirilə bilər cərəyanı məhdudlaşdıran qoruyucular. Cərəyanı məhdudlaşdıran qoruyucular daha böyük yüklənmə və qısaqapanmanın kəsilməsini idarə edir cərəyanlar və bu birləşmə elektrik kəsicilərini əvəz edə bilər, enerji təchizatı üçün hərtərəfli qorunma təmin edir sistemi. Usune tərəfindən illərin peşəkar təcrübəsinə əsaslanaraq optimallaşdırılmış bu dizayn xərc və təhlükəsizliyi balanslaşdırır.

S2: Yük açarının SF6 qaz təzyiqi çox aşağı olarsa nə edilməlidir?

A2: Usune qapalı 24kV və 36kV yük açarlarında SF6 qazı epoksi tökmə korpusda möhürlənib. Standart təzyiq 0,045-0,07MPa təşkil edir. Aşağı təzyiq keçidin izolyasiyasına və qövs söndürmə qabiliyyətinə təsir edəcək. İstifadəçilər əvvəlcə qaz sızmalarını yoxlamalıdır. Sızma aşkar edilərsə, dərhal Usune satış sonrası komandası ilə əlaqə saxlayın. kimi a peşəkar istehsalçı Usune qaz sızmasının aşkarlanması və təmiri üzrə ekspert xidmətləri göstərir. Sızıntı aradan qaldırıldıqdan sonra, Anahtarın normal işləməsini təmin etmək üçün SF6 qazı standart təzyiqə qədər doldurulmalıdır. Bu tövsiyə olunur gündəlik istifadə zamanı qazın təzyiqini mütəmadi olaraq yoxlamaq.
