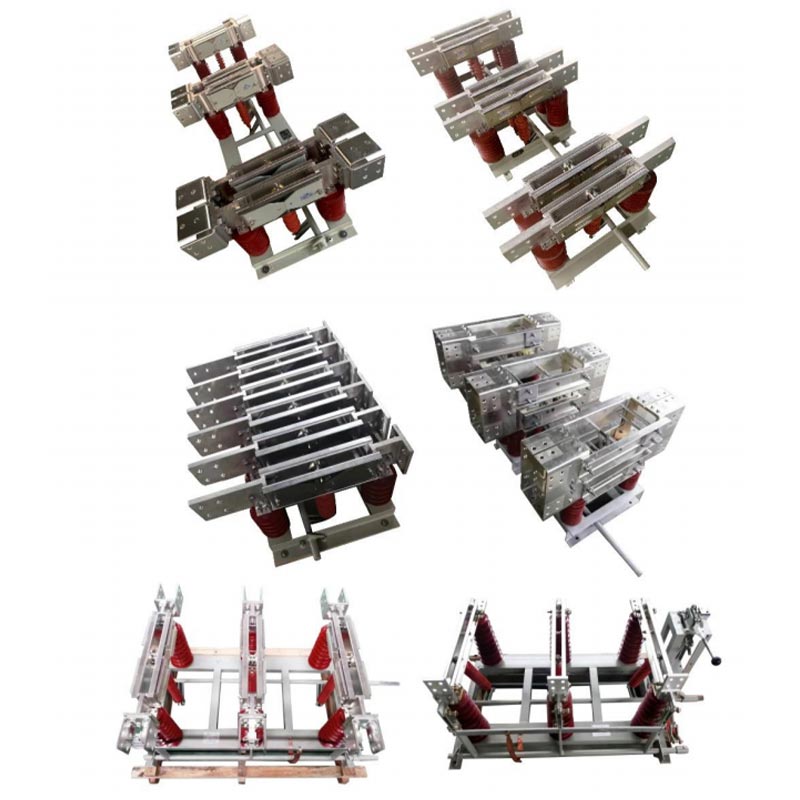

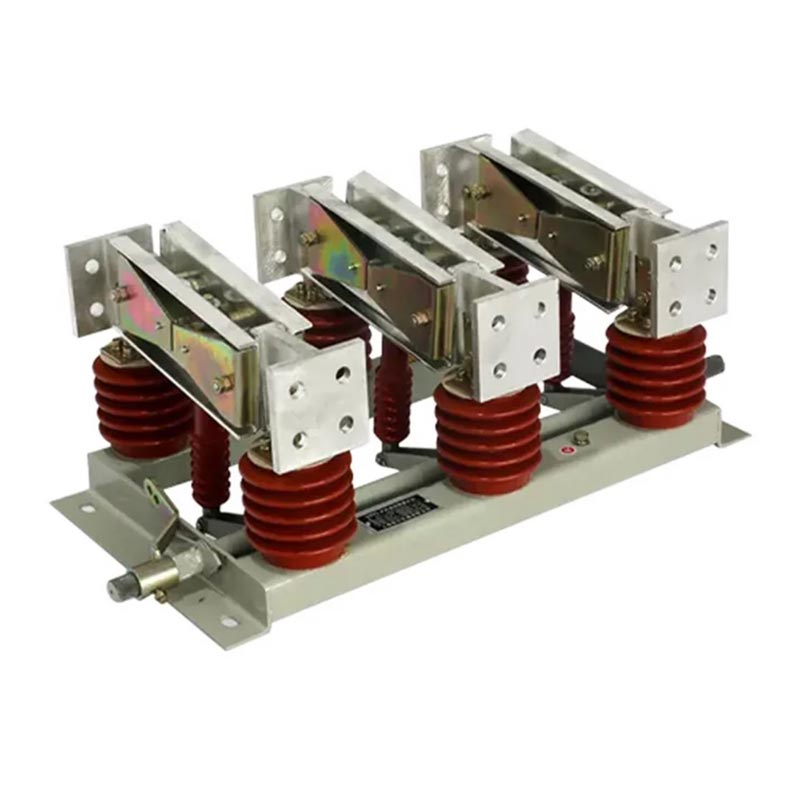

Daxili tipli izolyasiya açarı

GN seriyalı qapalı tipli izolyasiya açarı, xüsusi olaraq daxili məkan üçün nəzərdə tutulmuş yüksüz keçid cihazıdır yüksək gərginlikli sistemlər. O, görünən təcrid boşluğu təmin edərək, fiziki gücün kəsilməsinə nail olur elektrik avadanlıqlarının və sistemlərinin təhlükəsiz saxlanması üçün vacib cihaz.

Struktur Xüsusiyyətlər

1. Modul dizayn: üç qütblüyə çevik şəkildə birləşdirilə bilən üç müstəqil tək qütblü vahiddən ibarətdir müxtəlif quraşdırma ssenarilərinə uyğunlaşdırıla bilən inteqrasiya edilmiş quruluş.

2. Yüksək cərəyan keçiricilik sistemi: Mükəmməl keçiricilik təklif edən yüksək möhkəmlikli mis ərintisi kontaktlarından istifadə edir. və 10.000A-a qədər cərəyanlarla uzunmüddətli işləməyə tab gətirə bilən istilik sabitliyi.

3. Etibarlı izolyasiya performansı: Yüksək keyfiyyətli çirklənmə əleyhinə izolyatorlarla təchiz olunub, III sinif və IV çirklənmə mühitləri.

4. Əlavə torpaqlama açarı: Bəzi modellər izolyasiyanın təhlükəsiz torpaqlanmasına nail olmaq üçün torpaqlama açarını birləşdirir dövrə və əməliyyat təhlükəsizliyinin artırılması.

Model təsviri

Tətbiq olunan Standartlar

Yüksək gərginlikli elektrik avadanlıqlarının peşəkar təchizatçısı kimi Usune milli və sənayeyə ciddi şəkildə riayət edir. məhsulun keyfiyyətini və təhlükəsizliyini təmin etmək üçün standartlar:

- GB 1985-2014 "Yüksək gərginlikli AC ayırıcı açarları və torpaqlama açarları"
- GB/T 11022-2011 "Yüksək gərginlikli keçid və idarəetmə qurğuları üçün ümumi texniki tələblər"
- DL/T 486-2010 "Yüksək gərginlikli AC ayırıcılar və torpaqlama açarları üçün texniki sifariş şərtləri"
- DL/T 593-2006 "Yüksək gərginlikli keçid və idarəetmə qurğularına texniki tələblər"

Texniki Parametrlər

1. Gərginlik və Cari Spesifikasiyalar

- Gərginlik dərəcələri: 12kV, 20kV, 35kV
- Nominal cərəyan: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A
- Qiymətləndirilmiş Qısa Müddət Dayanma Cərəyanı: Maksimum 80kA

2. Məhsul Kateqoriyaları

- Funksiyasına görə: Torpaqsız, Tək Torpaqlı, Divar Tipi
- İşləmə üsulu ilə: Əllə, Elektrikli (İstəyə görə)

İstifadə şərtləri

Daxili tipli izolyasiya açarı sərt sənaye mühitləri üçün uyğundur və geniş uyğunlaşma qabiliyyətinə malikdir:

1. Ətraf mühitin temperaturu: -50℃ ~ +50℃
2. Hündürlük: ≤2000m (Hündürlük ≥2500m uyğunlaşma qabiliyyətini artırmaq üçün fərdiləşdirilə bilər)
3. Küləyin təzyiqi: ≤700Pa (küləyin sürəti ≤34m/s-ə bərabərdir)
4. Seysmik İntensivlik: ≤8
5. Buzlanma Qalınlığı: ≤20mm
6. Çirklənmə səviyyəsi: III, IV sinif
7. Quraşdırma mühiti: Yanan və ya partlayıcı təhlükələr, kimyəvi korroziya və güclü vibrasiya yoxdur

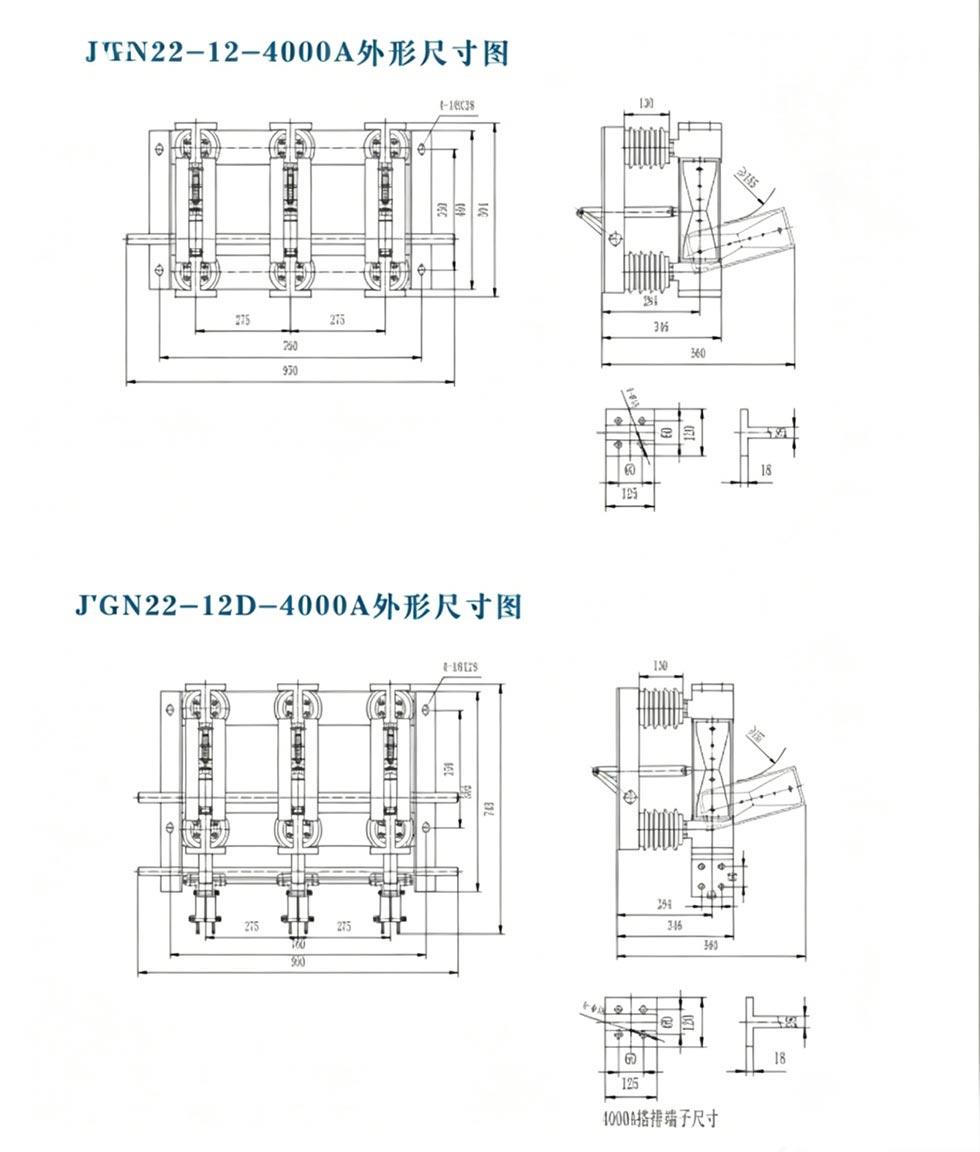

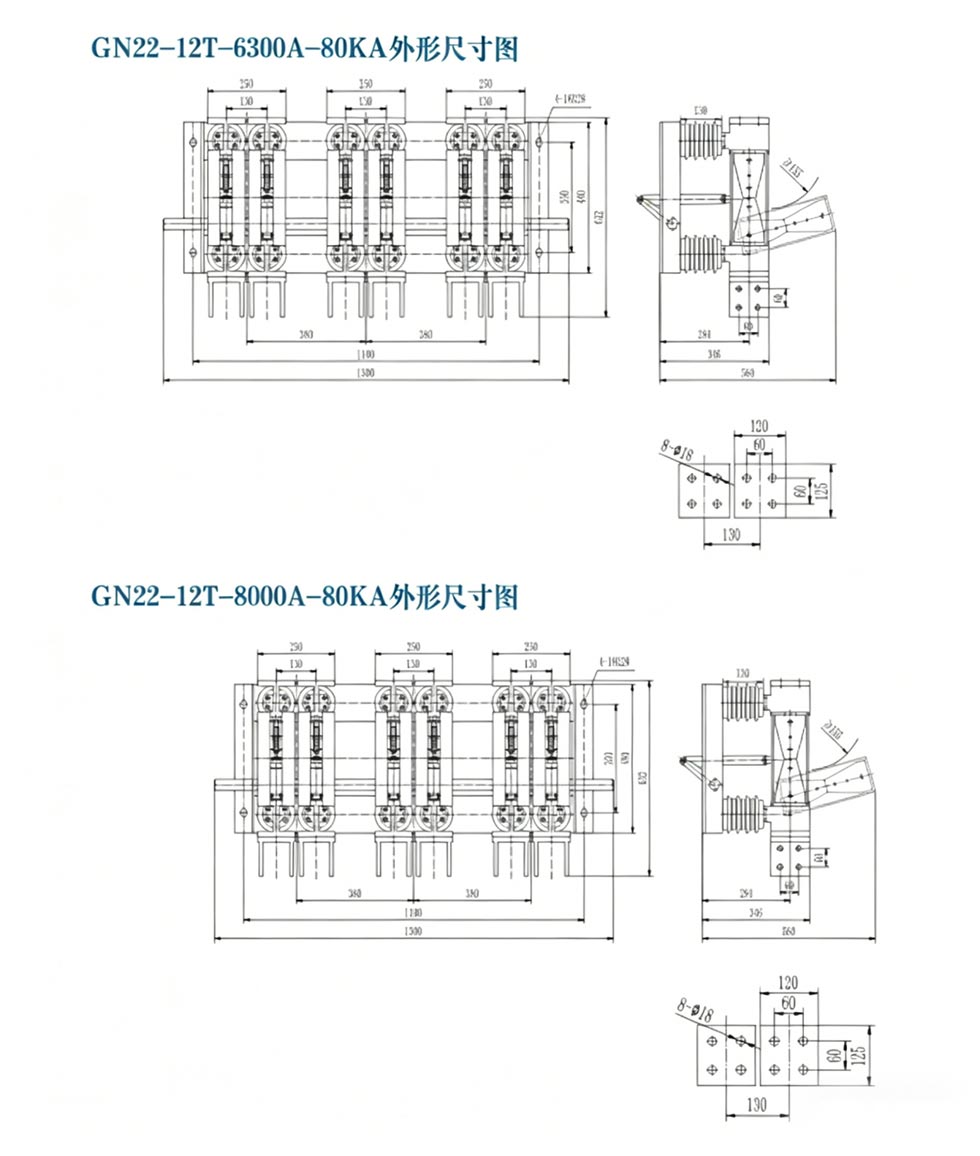

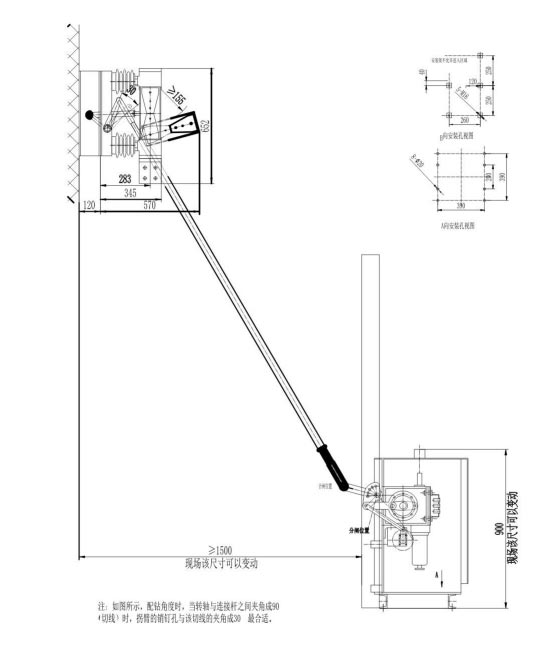

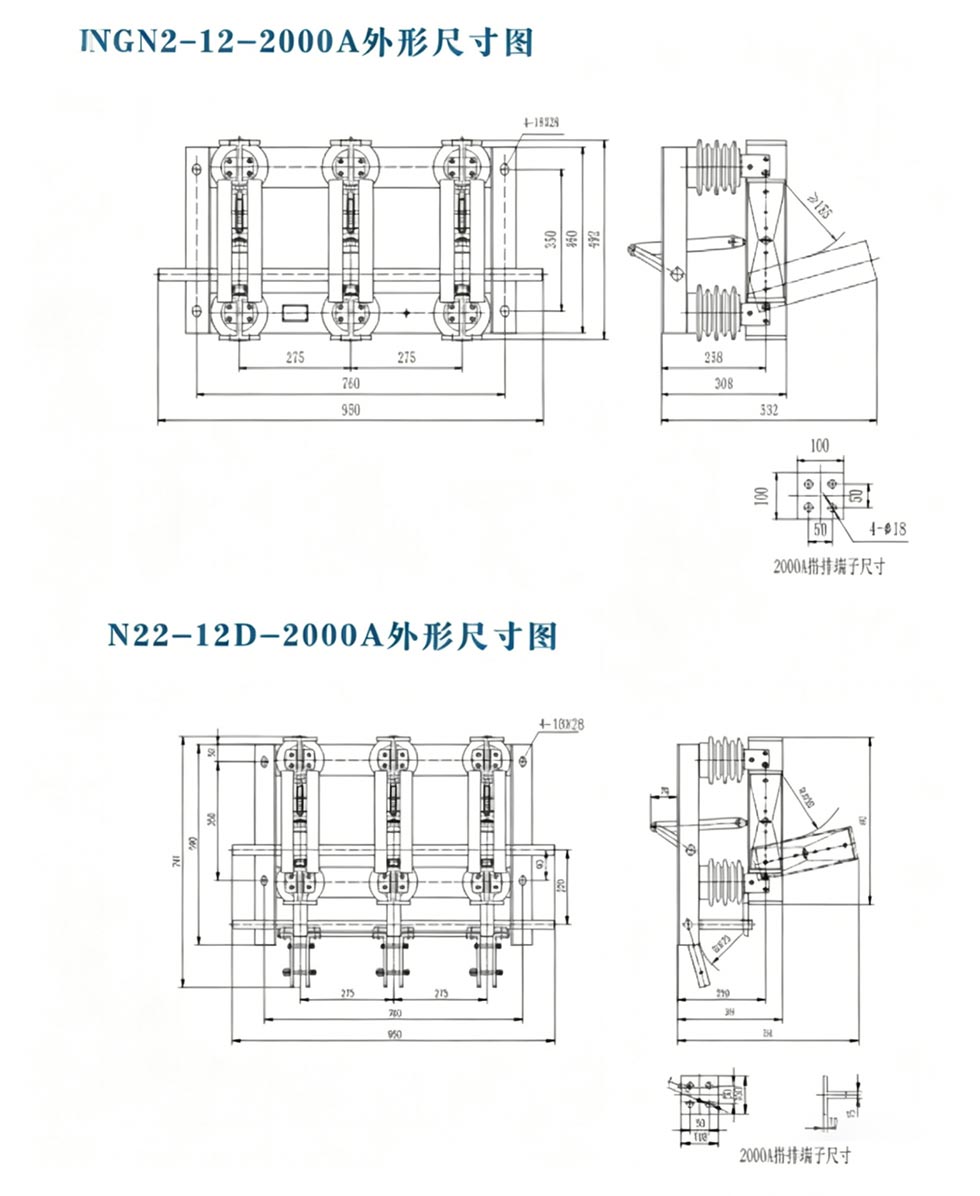

Xarici ölçü

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Praktik Tətbiq

Case: Şərqi Çində böyük bir polad zavodu 20kV generator çıxış sistemini yüksək cərəyan izolyasiyası ilə təchiz etməli idi. avadanlıq. Bitki mühiti sərt idi (yüksək toz, IV sinif çirklənmə) və yüksək cari tələblərə malik idi (8000A), avadanlığın etibarlılığına ciddi tələblər qoyur. Nəhayət, fabrik Usune seçdi GN□-20DW/8000-80 ayırıcı açar. Əsas səbəblər onun çirklənməyə davamlı dizaynı, IV sinfə uyğunlaşması idi çirklənmə mühitləri, generatorun çıxış yükünə uyğun 8000A nominal cərəyan və inteqrasiya edilmiş torpaqlama açarı texniki qulluq təhlükəsizliyinin təmin edilməsi. 2023-cü ildə istismara veriləndən bəri avadanlıq iki ildən artıqdır ki, stabil işləyir, elektrik cərəyanı riskini aradan qaldıraraq aylıq texniki xidmət zamanı etibarlı izolyasiyanın təmin edilməsi. The çirklənməyə davamlı izolyatorlar açıq-aşkar qocalma və ya boşalma izləri göstərmir, bu da texniki xidməti əhəmiyyətli dərəcədə azaldır Tezlik və xərclər, Usune GN seriyalı ayırıcı açarın ağır yük üçün ideal seçim olduğunu sübut edir. sənaye enerji sistemləri.

Tez-tez verilən suallar

S1: Ayırıcı açarla yük açarı arasındakı əsas fərq nədir?

A1: Ayırıcı açar qövs söndürmə qabiliyyəti olmayan yüksüz keçid cihazıdır; ancaq alışıb elektrik açarı yükü ayırdıqdan sonra dövrəni təcrid edin. Yük açarı müəyyən bir yükü ayıra bilər cari. GN seriyalı ayırıcı açarı görünən izolyasiya boşluğu təmin edir, bu zaman mütləq təhlükəsizliyi təmin edir texniki qulluq.

2-ci sual: GN seriyalı qapalı tipli izolyasiya açarı yüksək hündürlükdə (≥2500m) normal işləyə bilərmi?

A2: Bəli. Standart model ≤2000m yüksəkliklər üçün uyğundur. ≥2500m yüksəkliklər üçün Usune izolyasiyanı gücləndirə bilər və avadanlığın sabit işləməsini təmin etmək üçün istifadəçi ehtiyaclarına uyğun olaraq mexaniki performans.

3-cü sual: GN seriyalı ayırma açarları üçün hansı texniki xidmət tələb olunur?

A3: Müntəzəm texniki qulluq daxildir: (1) İzolyatorlarda çatların və boşalma izlərinin yoxlanılması; (2) Kontakt təzyiqinin yoxlanması və temperatur (nominal cərəyanda ≤70℃); (3) Torpaqlama açarının və bloklama qurğusunun bütövlüyünün yoxlanılması; (4) Əməliyyat mexanizminin müntəzəm olaraq yağlanması. Düzgün qulluq 20-30 il xidmət müddətinə zəmanət verə bilər.

Usune GN seriyalı qapalı tipli izolyasiya açarı qabaqcıl texnologiya, etibarlı performans və genişliyi özündə birləşdirir uyğunlaşma qabiliyyəti onu böyük elektrik stansiyaları, polad dəyirmanları və sənaye enerji sistemləri üçün üstünlük təşkil edən məhsula çevirir. kimi Çinin yüksək gərginlikli elektrik sənayesinin aparıcı istehsalçısı Zhejiang Usune Electric Co., Ltd. peşəkar Ar-Ge komandası, ciddi keyfiyyətə nəzarət sistemi və zəngin layihə təcrübəsi istifadəçilərə təqdim edir yüksək keyfiyyətli məhsullar və fərdi həllər. İstər yeni layihələr, istərsə də avadanlıqların təkmilləşdirilməsi üçün o, təhlükəsiz, sabit və səmərəli enerji izolyasiya mühafizəsi.
