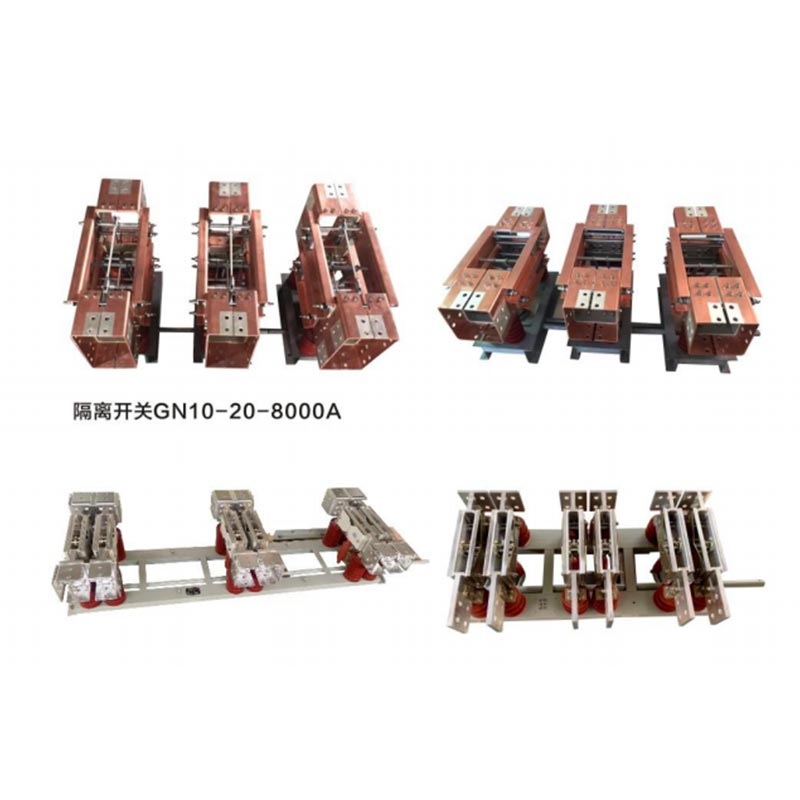

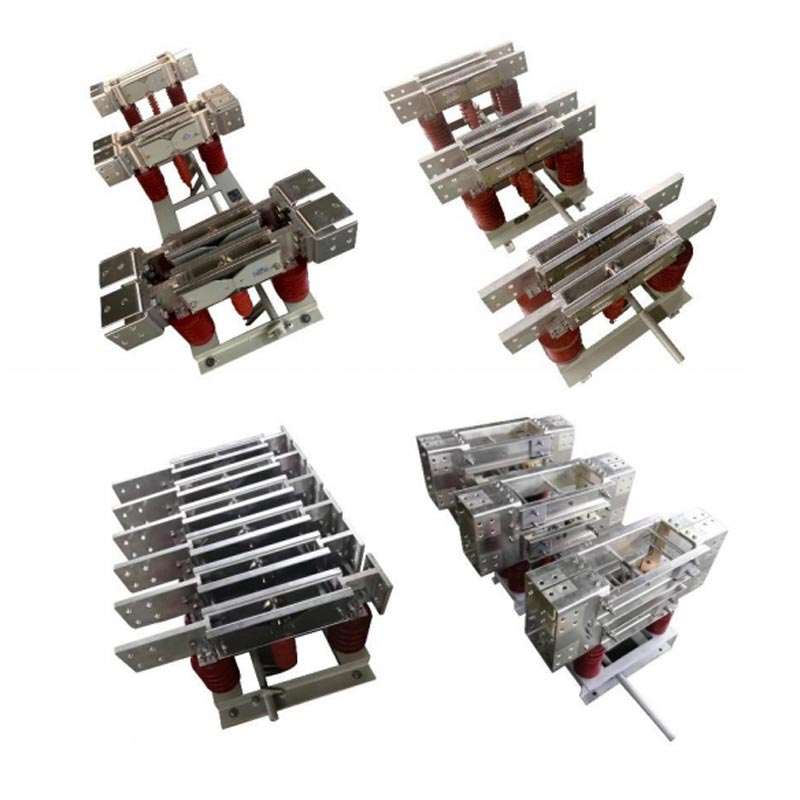

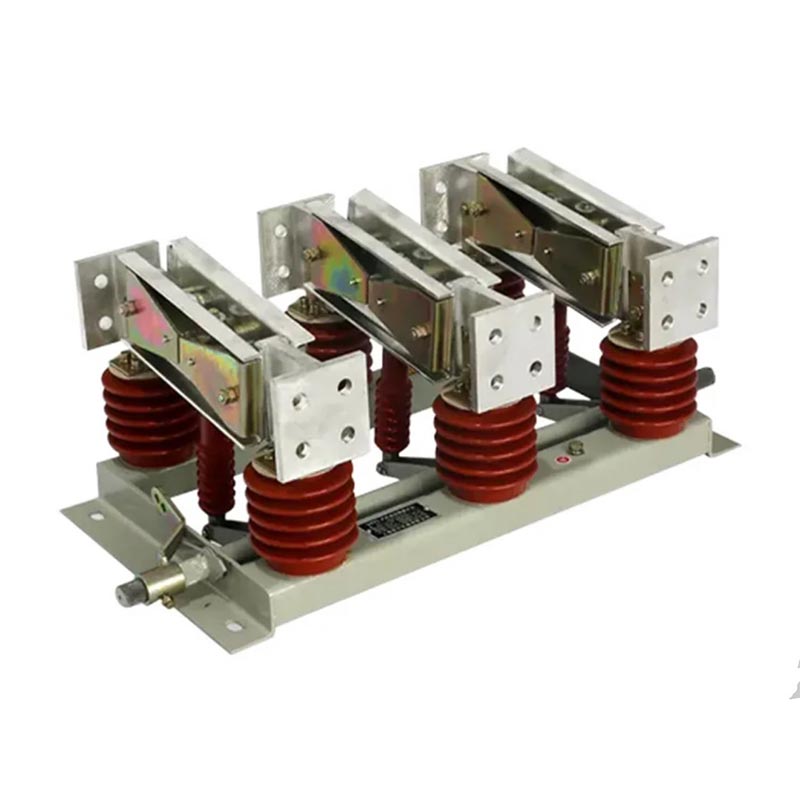

Daxili hava izolyasiya açarı

Usune GN seriyalı Qapalı Hava İzolyasiya Keçici, müstəqil olaraq hazırlanmış yüksək gərginlikli əsas elektrik məhsuludur. Zhejiang Usune Electric Co., Ltd., Çində yüksək gərginlikli elektrik avadanlıqlarının aparıcı təchizatçısıdır. inteqrasiyası Ən son yerli AR-GE texnologiyaları və istehsal prosesləri, yüksək cərəyan üçün xüsusi olaraq hazırlanmışdır böyük elektrik stansiyalarının və polad fabriklərinin generator çıxışlarında iş şəraiti, bazar boşluğunu doldurur yüksək performanslı daxili yüksək cərəyan ayırıcı açarları.

Bu keçid çevik struktur dizaynına malikdir və onu üç müstəqil tək qütblüyə yığmaq imkanı verir. vahidlər və ya müxtəlif məkan planlarına və istifadə tələblərinə uyğun üç qütblü inteqrasiya edilmiş cihaz kimi konfiqurasiya edilmiş, saytın quraşdırılması ehtiyaclarından asılı olaraq. Onun əsas funksiyası iş zamanı etibarlı enerji izolyasiyasını təmin etməkdir elektrik avadanlıqlarına və sistemlərinə texniki qulluq. Dövrdə aydın bir fasilə yaradaraq, təhlükəsizliyini təmin edir texniki xidmət personalı və avadanlığın bütövlüyü, yüksək gərginliyin əsas təhlükəsizlik izolyasiya tələblərinə cavab verir güc sistemləri.

Məhsul Dizaynı və Model Təsviri

1. Struktur Dizayn Üstünlükləri

Usune GN seriyası, yığcam tərtibatı və rahatlığı birləşdirən elmi cəhətdən möhkəm struktur dizaynını qəbul edir. əməliyyat. Üç qütblü inteqrasiya edilmiş konfiqurasiya müstəqil olsa da, quraşdırma yerini effektiv şəkildə saxlayır tək qütblü dizayn fərdi texniki qulluq və dəyişdirməni asanlaşdırır, məhsulun elastikliyini artırır və davamlılıq. Keçid əla keçiriciliyi təmin edən yüksək keyfiyyətli keçirici və izolyasiya materiallarından istifadə edir izolyasiya performansını və xidmət müddətini yaxşılaşdırarkən, uzunmüddətli sabit əməliyyat tələblərinə cavab verir daxili yüksək gərginlikli mühitlər.

2. Model kodunun izahı

Usune GN seriyalı qapalı hava izolyasiya açarı model nömrələri standart kodlaşdırma qaydalarına əməl edərək onları aydın edir və asan başa düşülən, müştərilərə faktiki ehtiyaclarına uyğun olaraq müvafiq spesifikasiyanı seçməyə imkan verir. Tipik modellər GN□--20DW/8000--80-dir. Hər kodun xüsusi mənaları (soldan sağa) aşağıdakılardır:

- G: Ayırma açarı (məhsulun əsas enerji izolyasiya funksiyasını göstərən əsas məhsul növü)
- N: Daxili tip (məhsulun daxili quraşdırma üçün nəzərdə tutulduğunu göstərir)
- □: Dizayn seriya nömrəsi (eyni seriya daxilində müxtəlif dizayn versiyalarını fərqləndirir)
- 20: Nominal gərginlik (vahid: kV, açarın dayana biləcəyi ən yüksək gərginliyi göstərir)
- D: Torpaqlama ilə keçid (baxım zamanı təhlükəsiz boşalmanı təmin etmək üçün torpaqlama funksiyası ilə təchiz edilmişdir)
- W: Çirklənməyə qarşı tip (çirklənməyə qarşı gücləndirilmiş performans, yüksək səviyyəli sərt qapalı mühitlər üçün uyğundur. çirklənmə səviyyəsi)
- 8000: Nominal cərəyan (vahid: A, açarın davamlı dayana biləcəyi maksimum cərəyanı göstərir)
- 80: Nominal qısamüddətli dayanıqlı cərəyan (vahid: kA, açarın edə biləcəyi maksimum qısaqapanma cərəyanını göstərir müəyyən vaxt ərzində tab gətirmək)

Texniki Parametrlər

Usune peşəkar dəqiqlik prinsipinə riayət edir; GN seriyalı Daxili Hava İzolyasiyası... Açar qürur duyur müxtəlif sənaye ssenarilərində müxtəlif ehtiyacları ödəmək üçün hərtərəfli texniki parametrlər. Bütün parametrlər keçir standartlara uyğunluğu və sabit məhsul performansını təmin etmək üçün ciddi zavod sınaqları və yoxlanılması:

- Gərginlik dərəcəsi: 12kV, 20kV, 35kV (müxtəlif yüksək gərginlikli enerji sistemi konfiqurasiyalarına uyğun üç spesifikasiya)
- Cari reytinq: 2000A, 3150A, 4000A, 5000A, 6000A, 8000A, 9000A, 10000A (Yüksək cərəyana uyğun səkkiz spesifikasiya generator çıxışlarında şərtlər)
- Məhsul növü: Torpaqsız, Tək torpaqlı, Divardan keçən tip (Müxtəlif quraşdırmaya uyğun üç növ mühit və funksional tələblər)

İstifadə şərtləri

1. Mühit Temperaturu: -50℃～+50℃ (Həddindən artıq temperaturlu mühitlərdə stabil işləmə)
2. Hündürlük: ≤2000m (Uyğunlaşma ≥2500m yüksəkliklər üçün tələb əsasında artırıla bilər)
3. Külək təzyiqi: ≤700Pa (küləyin sürəti ≤34m/s, yaxşı havalandırılan qapalı mühitlər üçün uyğundur)
4. Seysmik İntensivlik: ≤8 (zəlzələyə meyilli yerlərdə stabil işləməyi təmin edən orta zəlzələ təsirlərinə dözür sahələr)
5. Buz qalınlığı: ≤20mm (buzlanmanın mümkün olduğu soyuq qapalı mühitlər üçün uyğundur)
6. Çirklənmə dərəcəsi: Sinif III, IV (çirklənməyə davamlı dizayn, yüksək tozlu və ya qapalı mühitlər üçün uyğundur. kimyəvi çirklənmə)
7. Quraşdırma yeri: Yanan və partlayıcı təhlükələrdən, kimyəvi korroziyadan və şiddətli vibrasiyadan azaddır (xüsusi istifadə şərtləri istifadəçi və istehsalçı arasında danışıqlar yolu ilə müəyyən edilə bilər)

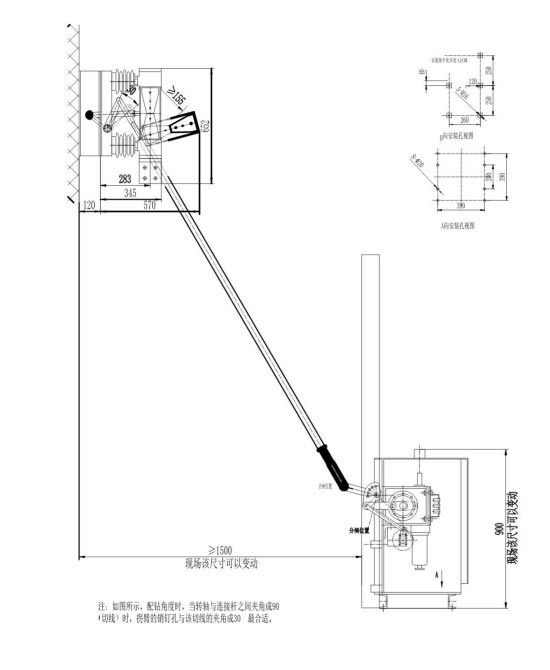

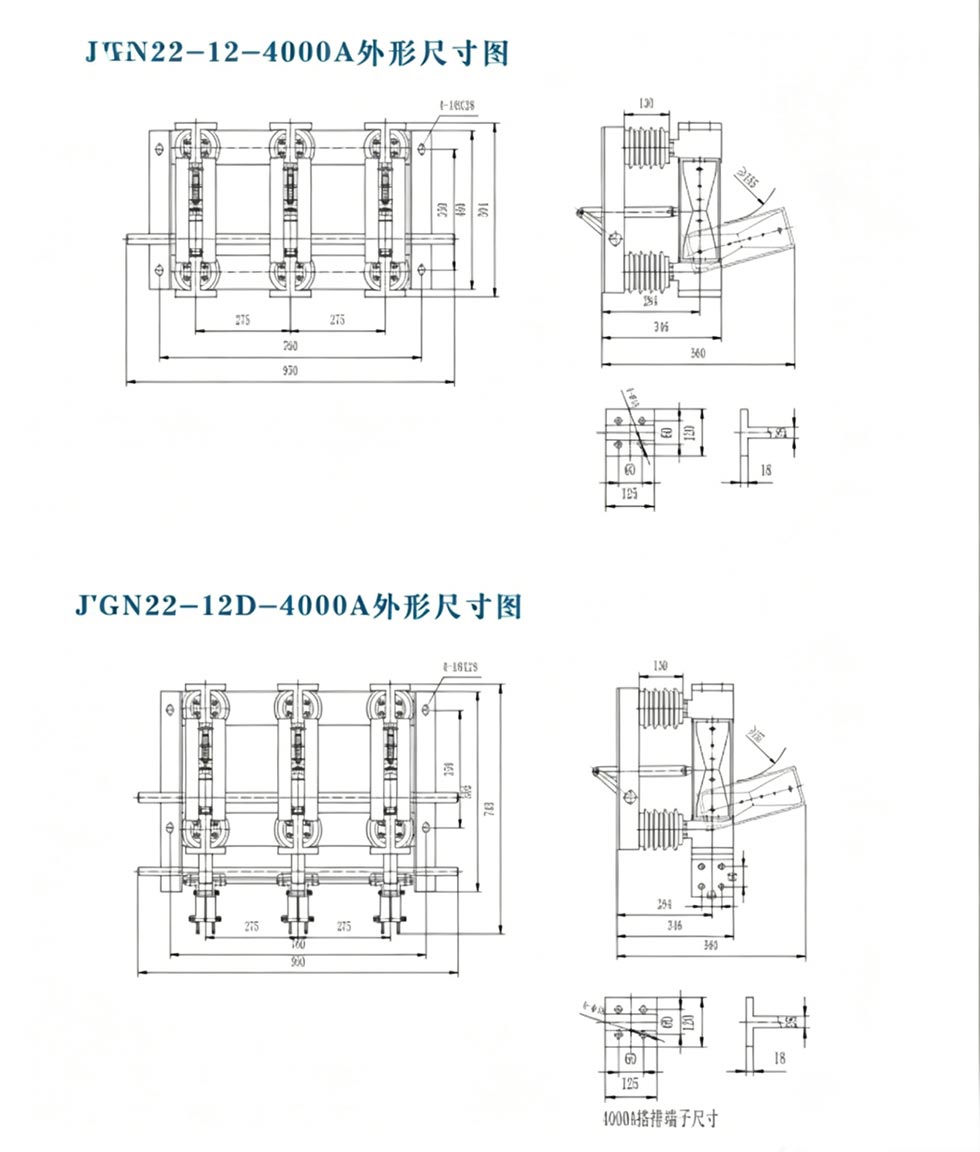

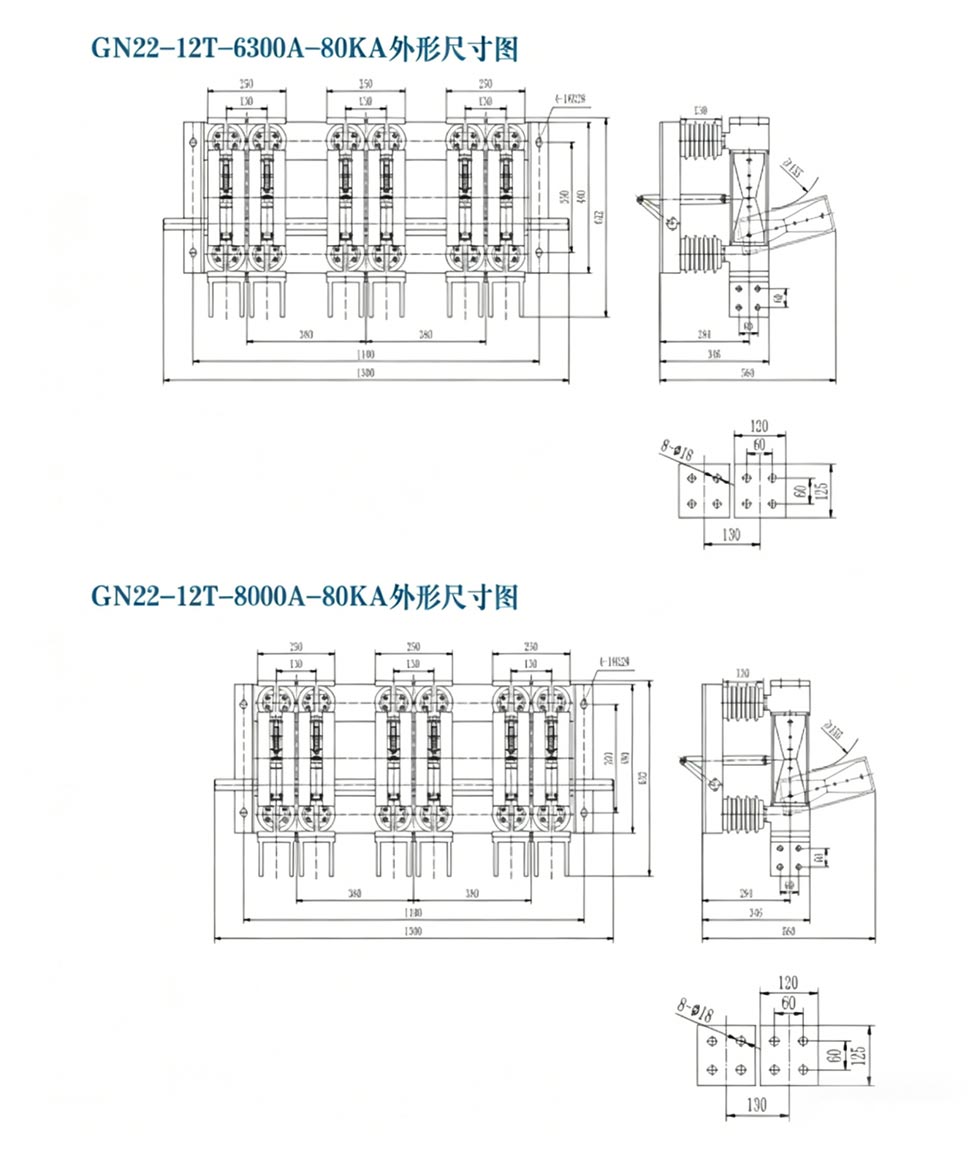

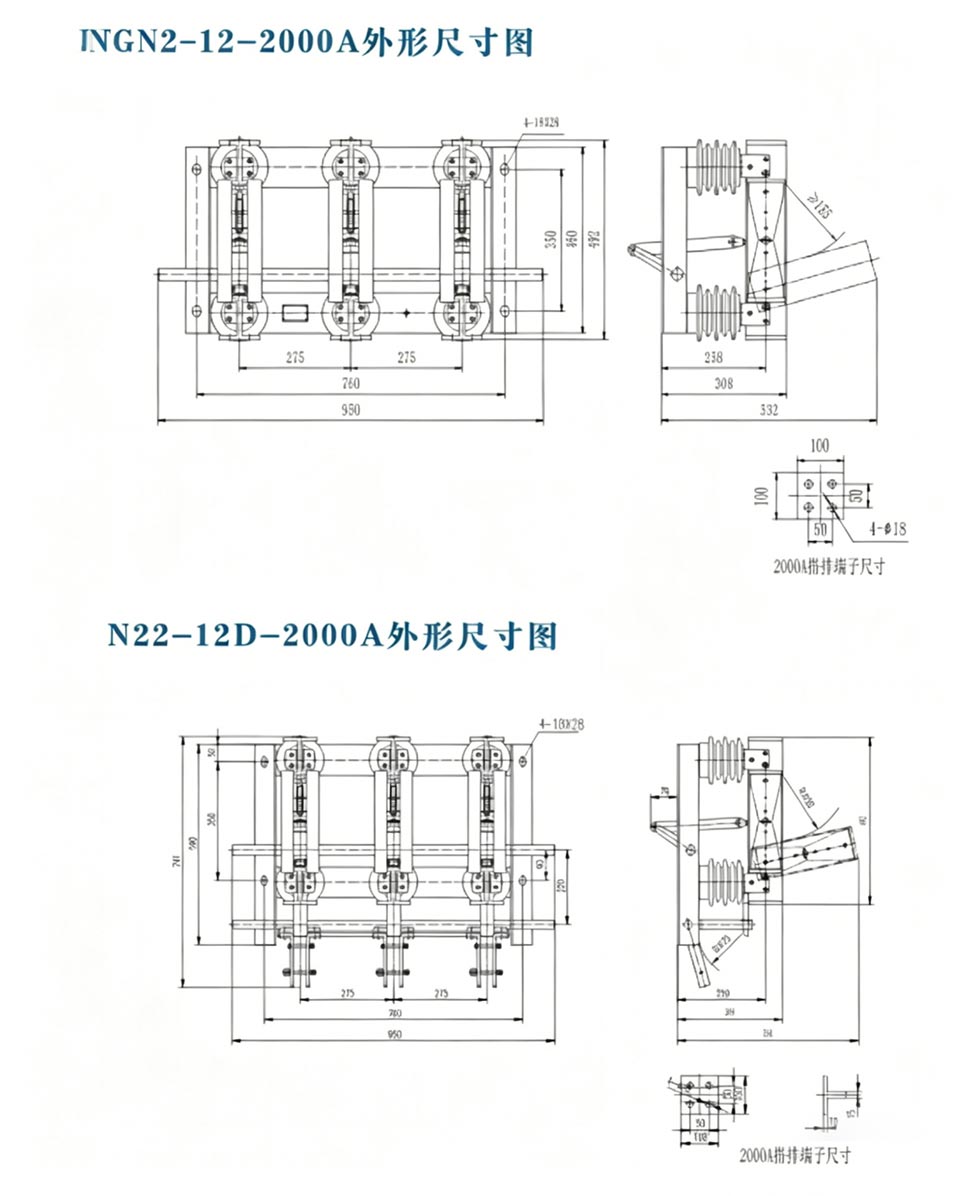

Xarici ölçü

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Real Dünya Tətbiqi Case

Nümunəvi Tədqiqat: Çinin Şandun şəhərində böyük kömürlə işləyən elektrik stansiyası

Çinin Şandun əyalətində quraşdırılmış gücü 2×600 MVt olan böyük kömürlə işləyən elektrik stansiyası generator aqreqatlarının və gücün təhlükəsiz saxlanmasını təmin etmək üçün generatorun çıxışında yüksək cərəyan ayırma açarı sistemi. Dərin araşdırma və müqayisədən sonra elektrik stansiyası qapalı tip Usune GN seriyalı 20kV/8000A seçdi. yüksək gərginlikli ayırma açarı (torpaqlama açarı ilə, çirklənməyə davamlı tip). Təyin edilmiş istehsalçı kimi Usune fərdiləşdirilmiş quraşdırma təlimatı və satış sonrası xidmət təqdim edir. Məhsul üç ildir stabil işləyir 2023-cü ildə yerləşdirilməsindən bir neçə il keçib.

Əməliyyat zamanı keçid yüksək cərəyan və sərt daxili mühitin sınağına tab gətirdi (çirklənmə səviyyəsi IV) zəif təmas və ya izolyasiya zədələnməsi kimi heç bir nasazlıq olmadan. Güc izolyasiyası vəzifəsini effektiv şəkildə yerinə yetirdi generator dəstinə texniki qulluq zamanı, texniki qulluqçuların təhlükəsizliyinin və enerjinin normal işləməsinin təmin edilməsi bitki. Müştəri məhsulun performansını və Usunenin peşəkar xidmətini yüksək qiymətləndirir və bir imza atmışdır Usune ilə uzunmüddətli əməkdaşlıq müqaviləsi, onu ayırıcı açarların təchizatçısı kimi təyin edir.

Tez-tez verilən suallar

1-ci sual: Usune GN seriyalı qapalı hava izolyasiya açarının əsas funksiyası nədir və onu kəsmək üçün istifadə edilə bilərmi? yük cərəyanı?

A1: Əsas funksiya elektrik avadanlıqlarına texniki qulluq zamanı etibarlı enerji izolyasiyasını təmin etməkdir və sistemləri. Dövrdə aydın bir fasilə yaratmaqla, texniki xidmət işçilərinin və avadanlıqların təhlükəsizliyini təmin edir. Bu Bu məhsulun yük ayırıcı açarı deyil, enerji izolyasiya cihazı olduğunu vurğulamaq vacibdir. Ola bilməz yük cərəyanını və ya qısaqapanma cərəyanını kəsmək üçün istifadə edilə bilər; yalnız dövrə boşaldıqda və ya işlədilə bilər yük cərəyanı digər keçid avadanlığı tərəfindən kəsildikdən sonra.

2-ci sual: Usune GN seriyalı Daxili Hava İzolyasiya Keçici xüsusi saytda istifadə şərtlərinə uyğunlaşdırıla bilərmi?

A2: Bəli. Peşəkar istehsalçı kimi Usune hərtərəfli R&D və fərdiləşdirmə imkanlarına malikdir. üçün xüsusi istifadə şərtləri (məsələn, ≥2500m yüksəklik, xüsusi çirklənmə səviyyələri və ya xüsusi quraşdırma) olan istifadəçilər yer tələbləri) əsasında məhsul dizaynını və parametrlərini tənzimləmək üçün dərin rabitə ilə məşğul ola bilərik xüsusi həllər təmin edən faktiki yerində şərait. Xüsusi istifadə şərtləri vasitəsilə müəyyən edilir məhsulun yerində işləməyə uyğun olmasını təmin etmək üçün istifadəçi və istehsalçı arasında danışıqlar ətraf mühit və faktiki ehtiyaclar.
