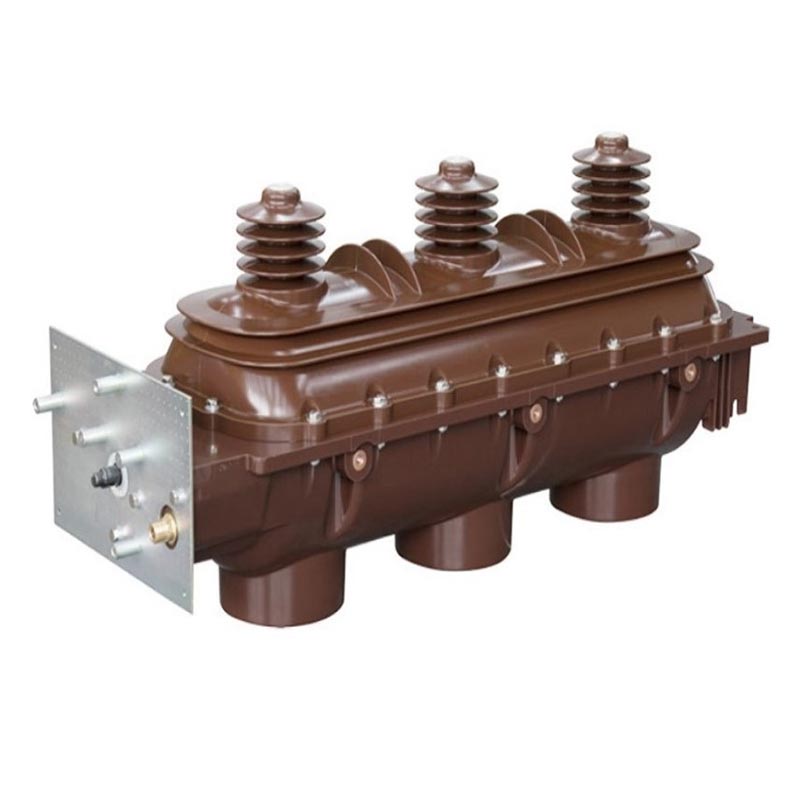

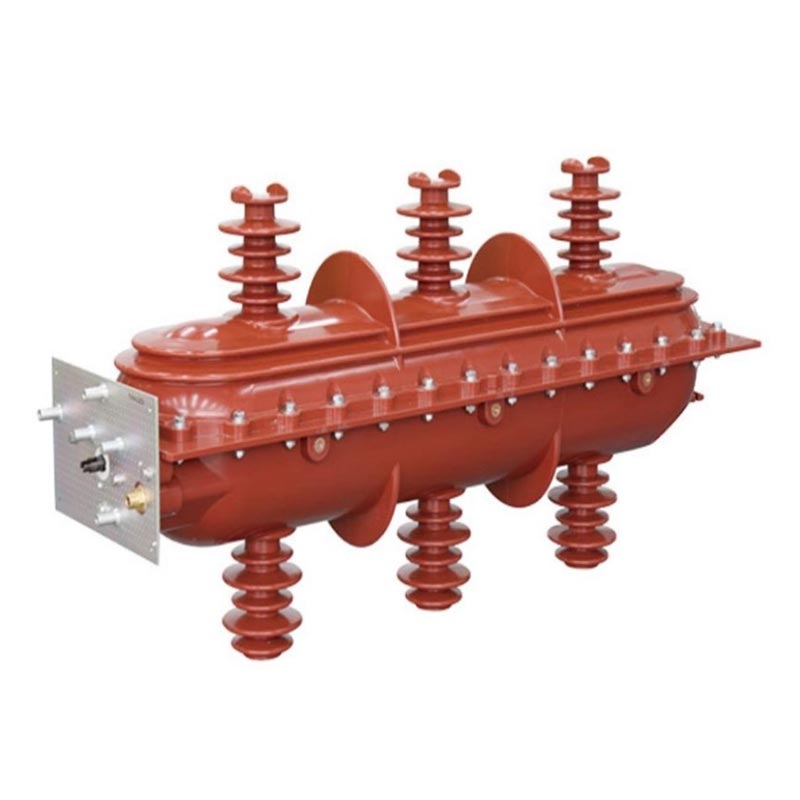

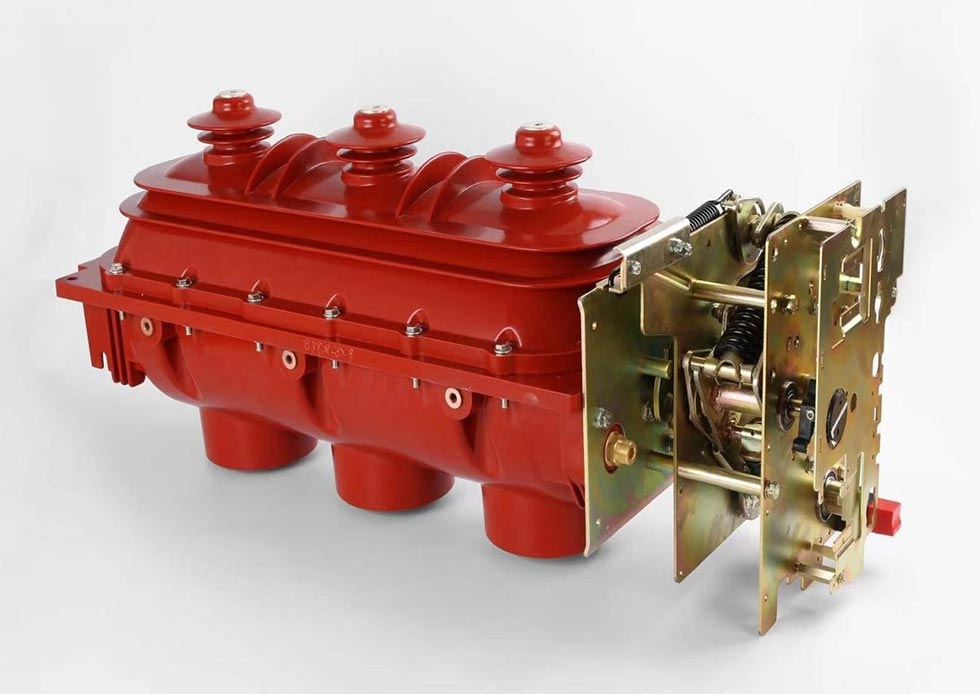

Daxili Sf6 Yükləmə açarı

Usune Indoor Sf6 Load Switch, qapalı məkanlar üçün xüsusi olaraq hazırlanmış yeni nəsil yüksək gərginlikli keçid qurğusudur. enerji paylanması ssenariləri. Usune'nin peşəkar Ar-Ge komandası tərəfindən hazırlanmış, hərtərəfli tipdən keçmişdir test və onun performansı GB3804, GB16926, IEC60265 və IEC60420 standartlarına uyğundur.

Yüksək gərginlikli elektrik avadanlıqlarının peşəkar istehsalçısı olan Usune, Azərbaycanda standartlaşdırılmış istehsal zavodlarına malikdir Çin, hər bir məhsulu təmin etmək üçün qabaqcıl istehsal avadanlıqları və ciddi keyfiyyətə nəzarət prosesləri ilə təchiz edilmişdir standartlara cavab verir. Məhsullar izolyasiya və qövs söndürmə vasitəsi kimi SF6 qazından istifadə edir və bu kimi üstünlüklər təklif edir. yüksək izolyasiya gücü, səmərəli qövs söndürmə, yığcam quruluş və uzun xidmət müddəti kimi ənənəvi yük açarlarının zəif sabitliyinin və yüksək texniki xidmət xərclərinin ağrı nöqtələrini həll etmək.

Əsas Texniki Parametrlər

1. Tətbiq olunan sistemlər: Üç fazalı AC 10kV, 12kV, 24kV, 36kV, 50/60Hz
2. Qövs söndürmə mühiti: SF6 qazı (inert, toksik olmayan, yüksək elektromənfilik, millisaniyə səviyyəli yüksək effektivlik qövs söndürmə)
3. İşləmə Mexanizmi: Yayla idarə olunan mexanizm (standart əl ilə enerji saxlama, isteğe bağlı elektrik açılışı və uzaqdan idarəetmə üçün bağlanır)
4. İş vəziyyəti: Üç mövqeli qövssöndürmə kamerası: "Yaxın-Açıq-Torpaq"
5. Sızdırmazlıq Performansı: Həqiqi vaxt üçün təzyiqölçənlə təchiz olunmuş xüsusi dinamik və statik sızdırmazlıq dizaynı monitorinq

Tətbiq sahəsi

Daxili SF6 Yük açarları sənaye və mədənçilik kimi daxili enerji paylama ssenarilərində geniş istifadə olunur. müəssisələr, çoxmərtəbəli binalar, şəhər yaşayış massivləri, yarımstansiyalar, iri ticarət mərkəzləri, hava limanları, metrolar və yük cərəyanlarının dəyişdirilməsi, dövrələrin və paylayıcı transformatorların idarə edilməsi və qorunması üçün xəstəxanalar; nə vaxt çıxışda toxuna bilən kabel ön birləşdiricisi ilə təchiz olunmuşdur, onlar kabel şaxəsi üçün xüsusilə uyğundur (bağlantı) qutuları.

Əsas Texniki Parametrlər

Struktur Xüsusiyyətlər və Təhlükəsizlik Üstünlükləri

1. Üstün izolyasiya və qövs söndürmə strukturu

Üst və alt qabıqlar epoksi qatranı ilə enjeksiyonla qəliblənmişdir və möhürlənmiş, qazla doldurulmuş daxili boşluq əmələ gətirir. xarici mühiti effektiv şəkildə təcrid edir. Üç mövqeli qövs söndürmə kamerası bağlanmağı tamamlayır, Açılış və torpaqlama əməliyyatlarının addım-addım fırlanması ilə ortaq bir hərəkət edən kontaktın aydın olmasını təmin edir status və etibarlı əməliyyat. SF6 qazı yüksək dielektrik gücə və əla qövs söndürmə qabiliyyətinə malikdir, keçid zamanı yaranan qövsün tez söndürülməsi.

2. Etibarlı Sızdırmazlıq və Təzyiq Monitorinqi

Daxili SF6 Yük açarı əla sızdırmazlığı təmin edən xüsusi dinamik və statik sızdırmazlıq dizaynından istifadə edir. performans və SF6 qaz sızmasının qarşısının alınması. Nəzarət etmək üçün mexanizm qutusunda aydın şəkildə təzyiqölçən yerləşir real vaxt rejimində qaz təzyiqi, operatorlar tərəfindən potensial təhlükələrin vaxtında aşkar edilməsini asanlaşdırır.

3. Kompleks Təhlükəsizlik Kilidləri

Etibarlı mexaniki blokajlar yükləmə açarı ilə torpaqlama açarı arasında və arasında quraşdırılmışdır torpaqlama açarı və ön qapı (kabinet tipli enerji paylanması üçün), səhv işləmənin qarşısını alır və personalın və avadanlıqların təhlükəsizliyi. Gücləndirmək üçün çıxış ucunda bərabərləşdirici qoruyucu örtük quraşdırılmışdır izolyasiya performansı.

4. Çevik əməliyyat və məkana qənaət edən dizayn

Standart konfiqurasiyaya əl ilə yayla yüklənmiş əməliyyat mexanizmi daxildir; isteğe bağlı elektriklə açılma və bağlanma uzaqdan idarə etməyə imkan verir. Onun yığcam strukturu və kiçik ölçüləri onu hündürmərtəbəli, kiçik binalar üçün uyğun edir yarımstansiyalar və məhdud quraşdırma sahəsi olan digər proqramlar.

İstifadə şərtləri

1. Normal Əməliyyat Şərtləri

- Ətraf mühitin temperaturu: -25℃～+40℃
- Hündürlük: 2000 m-dən çox olmamalıdır
- Rütubət: Gündəlik orta nisbi rütubət <95%, aylıq orta <90%; gündəlik orta buxar təzyiqi ≤2.2kPa, aylıq orta ≤1.8kPa

2. Xüsusi Əməliyyat Şərtləri

GB/T11022-1999 standartına uyğun olaraq, Daxili Sf6 Yükləmə açarı normal şəraitdə işləməlidir. Əgər iş şərtləri yerinə yetirilmir (məsələn, 2000m-dən çox hündürlük, həddindən artıq temperatur və rütubət və s.), xahiş edirik məhsulun normal işləməsini təmin etmək üçün əvvəlcədən istehsalçı ilə məsləhətləşin.

Real Dünya Tətbiqi Case

Case Study: Çin Şəhər Metro Elektrik Paylanması Layihəsi

Əsas metro xətti stansiyanın enerji paylama sistemi üçün etibarlı daxili yüksək gərginlikli yük açarları tələb edir, avadanlığın yüksək səviyyədə təhlükəsizliyini, dayanıqlığını və yığcamlığını tələb edir. Bu layihə Usune FLN36-12D-ni seçdi kompakt strukturu metroların məhdud sahəsinə uyğun olan model. Onun etibarlı sızdırmazlığı və qövs söndürmə performansı rütubətli yeraltı mühitdə sabit işləməyi təmin edir. İstifadəyə verildiyi gündən 2024-cü ildə sıfır uğursuzluq yaşadı və layihə sahibi tərəfindən yüksək qiymət aldı.

Tez-tez verilən suallar

S1: Açarda SF6 qaz təzyiq göstəricisi anormal göstərici göstərirsə, mən nə etməliyəm?

A1: Avadanlığın zədələnməsinin və ya təhlükəsizlik qəzalarının qarşısını almaq üçün açardan istifadəni dərhal dayandırın. Əvvəlcə qaz sızmalarını yoxlayın. Əgər heç bir sızma yoxdur, temperaturun bərpasını gözləyin və təzyiqin normal vəziyyətə düşüb-düşməyəcəyini müşahidə edin. Varsa sızmadır və ya təzyiq bərpa olunmur, dərhal Usune satış sonrası xidmət qrupu ilə əlaqə saxlayın. The istehsalçı problemi həll etmək üçün peşəkar texniklər göndərəcək.

S2: Usune Indoor SF6 Load Switch 2000m hündürlükdən yuxarı mühitlərdə istifadə edilə bilərmi?

A2: Normal işləmə hündürlüyü 2000m-dən çox deyil. Yüksək hündürlüklər izolyasiya performansına təsir edəcəkdir. İstifadə edərsə yüksək hündürlük mühitləri, əvvəlcədən Usune ilə məsləhətləşin. Peşəkar təchizatçı olaraq, biz xüsusi təmin edə bilərik həllər və sabit işləməyi təmin etmək üçün izolyasiya dizaynını tənzimləyin.

3-cü sual: Məhsula nə qədər tez-tez texniki qulluq tələb olunur və əsas texniki qulluq elementləri hansılardır?

A3: Normal şəraitdə hər 1-2 ildən bir hərtərəfli texniki qulluq tövsiyə olunur. Əsas maddələrə aşağıdakılar daxildir: (1) SF6 qaz təzyiqinin və möhürlənməsinin yoxlanılması; (2) Mexanik kilidlərin etibarlılığının yoxlanılması; (3) Açarın təmizlənməsi və mexanizm qutusu səthləri; (4) Mövqe göstəricilərinin düzgünlüyünün yoxlanılması; (5) Əməliyyat mexanizminin yoxlanılması və lazım olduqda sürtkü əlavə edin. Təfərrüatlar üçün məhsul təlimatına baxın və ya satış sonrası xidmətlə əlaqə saxlayın. Usune həm də peşəkar texniki xidmət üzrə təlimlər verir.

Brend öhdəliyi və satış sonrası xidmət

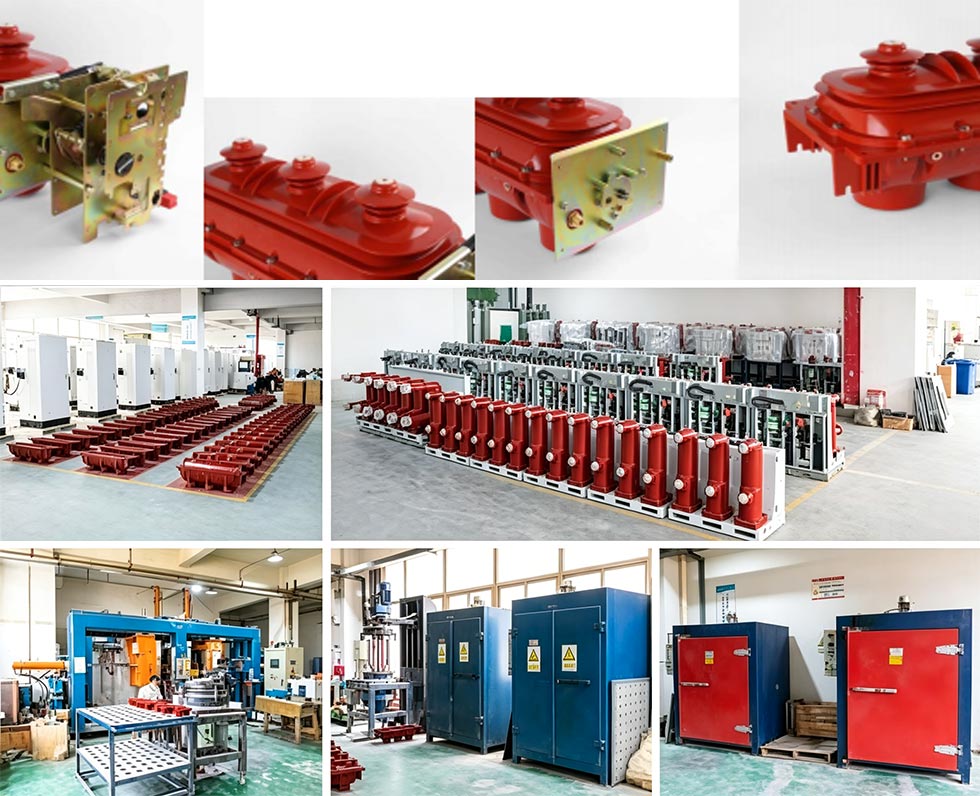

Yüksək gərginlikli elektrik avadanlıqlarının peşəkar istehsalçısı və təchizatçısı kimi Usune standartlaşdırılmış istehsala malikdir Çindəki bitkilər. "Əvvəlcə keyfiyyət, ilk növbədə təhlükəsizlik" prinsipinə riayət edərək, bütün məhsullar ciddi keyfiyyətdən keçir. fabrikdən çıxmadan əvvəl yoxlama, məhsulun səlahiyyətini təmin etmək üçün müvafiq sertifikatlaşdırma standartlarına cavab vermək və etibarlılıq.

We provide comprehensive after-sales services including installation guidance, commissioning, maintenance, and texniki təlim. Our after-sales team consists of experienced professional technicians who respond promptly to needs and provide efficient solutions. We always uphold the core concept of "Everything for the safe utilization of electricity" and work with users to create a safe and stable power distribution environment.
