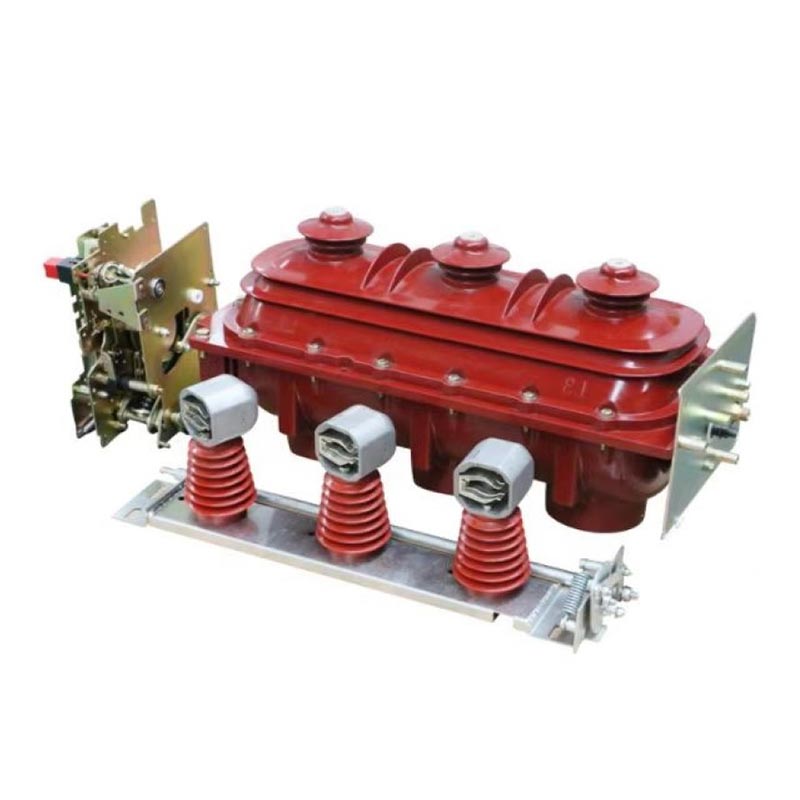

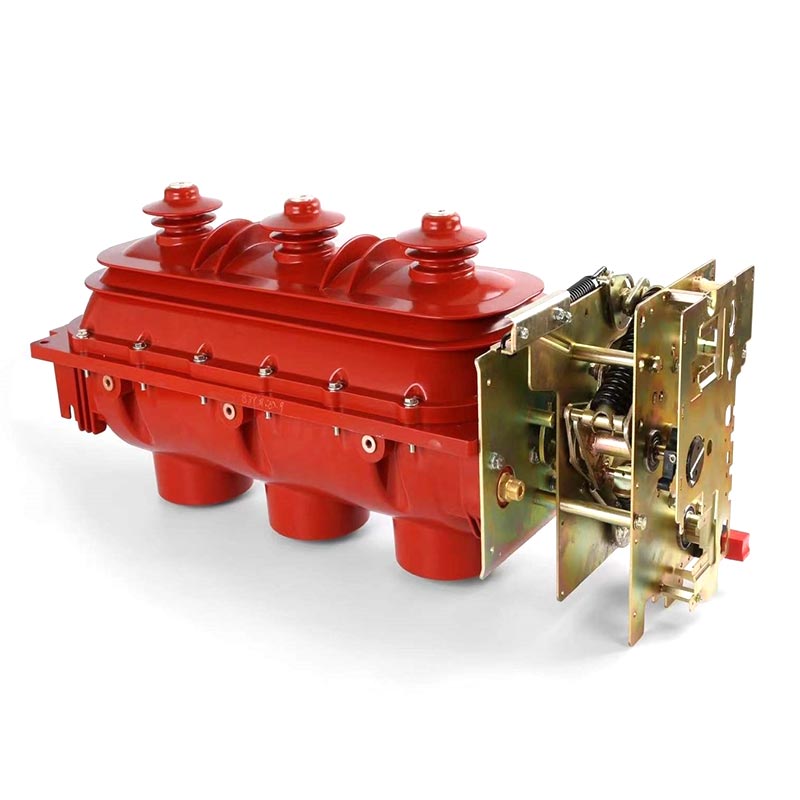

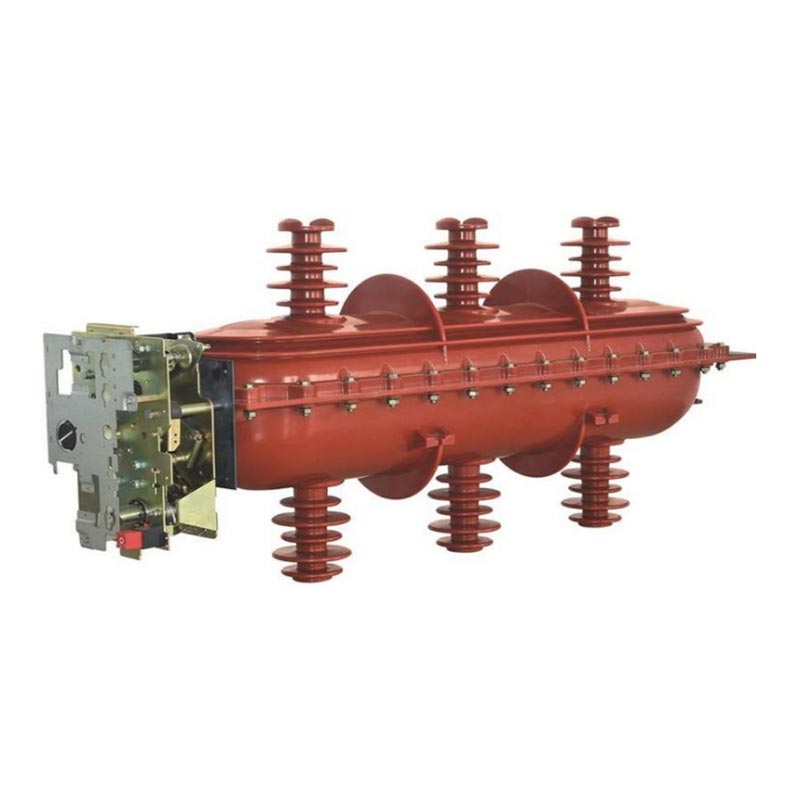

Usune FLN36-40.5 Daxili Yük Aparıcı açarı müstəqil olaraq hazırlanmış yüksək gərginlikli əsas elektrik komponentidir. və Zhejiang Usune Electric tərəfindən istehsal edilmişdir. O, xüsusi olaraq təhlükəsiz və səmərəli enerji üçün nəzərdə tutulmuşdur 35kV nominal gərginlik ssenarilərinin paylanması tələb olunur və müasir enerji paylamasında əsas avadanlıqdır təmin edilməsində mühüm rol oynayan halqa şəbəkəsi və ikili radial enerji təchizatı sistemləri üçün xüsusilə uyğun olan sistemlər sabit və təhlükəsiz elektrik ötürülməsi və paylanması. Bu məhsul yük cərəyanlarını müstəqil olaraq aça və söndürə bilər və həddindən artıq yük cərəyanları və ya elektrik kəsicisini əvəz etmək üçün cərəyanı məhdudlaşdıran qoruyucu ilə ardıcıl birləşdirilə bilər. Yük açarı müxtəlif yük cərəyanlarının dəyişdirilməsini idarə edir, cərəyanı məhdudlaşdıran qoruyucu isə qırılmasını idarə edir güclü həddindən artıq yük cərəyanlarından və qısaqapanma cərəyanlarından, enerji sistemi üçün çox səviyyəli mühafizəyə nail olmaq. Onun kompakt quruluş, asan quraşdırma və texniki xidmət tələb olunmayan istismar onu şəhər elektrik şəbəkəsi üçün ideal məhsul edir təkmilləşdirmələr və sənaye enerji paylanmasının optimallaşdırılması.
Daxili Yük Kəsmə açarı ikiqat fasiləli, üç mövqeli, fırlanan hərəkət edən kontakt quruluşunu qəbul edir, müxtəlif iş şəraitində hamar keçidi təmin edən üç mövqeli qövs söndürmə kamerası (açıq-bağlama-yer) şərait və sistemin sabitliyinin yaxşılaşdırılması. Ümumi üç fazalı quraşdırma dizaynı yaxşı sinxronizasiya təklif edir, daha az komponentlər və rahat istismara vermə və quraşdırma, yerində tikintinin çətinliyini azaldır və texniki qulluq.
Açar möhürlənmiş montaj üçün yuxarı və aşağı epoksi qatran tökmə qabığından istifadə edir. Əsas dövrə və torpaqlama dövrə sistemi xarici mühiti effektiv şəkildə təcrid edən və tozun qarşısını alan qabıq daxilində yerləşdirilir və nəm korroziyası. Qırılma nöqtələrinin yüksək izolyasiya gücü və böyük sürünmə məsafəsi ilə birlikdə çıxış terminallarında gərginliyi bərabərləşdirən ekranlama, izolyasiyanın etibarlılığını daha da artırır və tələblərə cavab verir. yüksək gərginlikli enerji paylama sistemlərinin ciddi tələbləri.
Əla təhlükəsizlik performansı. Daxili qövs xətası halında, xarici korpusun zəif arxa quruluşu qopacaq və şkafın yuxarı hissəsindəki təzyiq relyef klapan açılacaq və həddindən artıq təzyiqli hava axını xaric edəcək. kabinetdən kənarda, avadanlıqların zədələnməsinin və şəxsi təhlükəsizlik təhlükələrinin qarşısını alır. Beş davamlı bloklama ilə təchiz edilmişdir funksiyası ilə, operatorların və avadanlığın təhlükəsizliyini təmin edərək, səhv işləməni əsaslı şəkildə aradan qaldırır.
Daxili Yük Kəsmə açarı sayta çevik şəkildə uyğunlaşaraq həm əllə, həm də elektriklə işləmə rejimlərini dəstəkləyir. tələblər, rahatlıq və etibarlılıq təklif edir. O, təmirsiz dizaynı qəbul edir, uzun elektrik və mexaniki istifadə müddəti, sonrakı təmir xərclərini azaldır. Kommutasiya qurğusu tamamilə alüminium-sinkdən hazırlanmışdır müxtəlif daxili iş şəraiti üçün uyğun olan korroziyaya davamlılıq və yüksək mexaniki möhkəmlik təklif edən lövhə.
1. Yüksək İzolyasiya Təhlükəsizliyi: Yüksək marja və IP33 ilə əsas yüksək gərginlikli izolyasiya dizaynından istifadə mühafizə reytinqi, o, ön əməliyyat bölməsinin izolyasiya təhlükəsizliyi səviyyəsini effektiv şəkildə artırır operatorların şəxsi təhlükəsizliyinin qorunması.
2. Geniş Tətbiq: Şəhərdə geniş istifadə olunan yığcam, miniatürləşdirilmiş və tez-tez idarə olunan ssenarilər üçün uyğundur elektrik şəbəkələri, sənaye və kommersiya enerjisinin paylanması və yeni enerji şəbəkəsi bağlantısı, müxtəlif ehtiyacları qarşılayır müxtəlif ssenarilər.
3. İnteqrasiya edilmiş dizayn: İzolyasiya açarı və torpaqlama funksiyalarını birləşdirən kompakt kombinasiya açarı dizaynı, avadanlıq sahəsi işğalını azaltmaq və enerji paylama sisteminin inteqrasiyasını asanlaşdırmaq.
4. Yüksək Etibarlılıq: Yüksək etibarlılığa malik SF6 yük açarından istifadə edir. SF6 qaz təzyiqi aşağıdır, əməliyyat etibarlıdır və qazın saxlanma müddəti 20 ilə çata bilər, bu da qazın tez-tez doldurulmasına ehtiyacı aradan qaldırır və uzunmüddətli stabil əməliyyat.
| yox. | Maddə | Vahid | Parametr |
| 1 | Nominal Gərginlik | kV | 40.5 |
| 2 | Nominal cərəyan | A | 630 |
| 3 | Nominal Tezlik | Hz | 50/60 |
| 4 | Güc-tezliyə dözümlü gərginlik | kV | 95/110 |
| 5 | İldırım impulsuna davamlı gərginlik | kV | 185/215 |
| 6 | Nominal Qısamüddətli Qırılma Cərəyanı (Pik) | kA | 50 |
| 7 | Nominal qapalı dövrəli qırılma cərəyanı | A | 630 |
| 8 | Nominal Aktiv Yük Qırma Cərəyanı | A | 630 |
| 9 | Nominal Transfer Cərəyanı | A | 1000 |
| 10 | Nominal Qısaqapanmaya Dayanma Cərəyanı | kA | 20 |
| 11 | Əsas Dövrə Müqaviməti | μΩ | 85 |
| 12 | Mexanik Dözümlülük | Vaxt | 2000 |
| 13 | İllik qaz sızması dərəcəsi | % | ≤0,1 |
Bu daxili yük kəsici açarı qövs söndürmə vasitəsi kimi SF6 qazından istifadə edir və əla qövs söndürməyə malikdir. və izolyasiya performansı. Keçid cərəyanı pozduqda, ayrıldıqdan sonra dərhal bir qövs yaranır hərəkət edən və stasionar kontaktlar. Daimi maqnitin maqnit sahəsi ilə idarə olunan qövs sürətlə hərəkət edir və uzanır, davamlı olaraq ionlaşır və SF6 qazı ilə soyudulur, axırda cərəyan olduqda sönür. sıfırdan keçir, təhlükəsiz və sürətli cərəyan kəsilməsinə nail olur.
İkiqat qırılma nöqtəsi məsafəsi yüksək izolyasiya və qırılma izolyasiya səviyyələrini təmin edir. Daimi maqnitdən istifadə fırlanan qövs prinsipi, aşağı əməliyyat enerjisi istehlakı, güclü qövs söndürmə qabiliyyəti və kontaktın minimal aşınması, keçidin elektrik ömrünü effektiv şəkildə uzatır.
Məhsulun sabit işləməsini təmin etmək üçün quraşdırma və istifadə üçün aşağıdakı şərtlər yerinə yetirilməlidir:
1. Hündürlük: 1000 metrdən çox olmayan (sifariş verərkən xüsusi tələblər qeyd edilməlidir);
2. Ətraf mühitin temperaturu: -25℃～+40℃;
3. Nisbi Rütubət: Gündəlik orta ≤95%, aylıq orta ≤90%;
4. Seysmik İntensivlik: B sinfindən çox olmayan;
5. Toz, tüstü, kimyəvi aşındırıcı maddələr, tez alışan qazlar, benzin və
duz spreyi.
Çində yüksək gərginlikli elektrik avadanlıqlarının peşəkar istehsalçısı olaraq Yu Shun Electric FLN36-40.5 təmin etdi. Şərqi Çində geniş miqyaslı şəhər elektrik şəbəkəsinin təkmilləşdirilməsi layihəsi üçün Daxili Yük Kəsiciləri. Layihə cəlb edilib 8 şəhər ərazisində yaşayış məntəqələrini, ticarət mərkəzlərini və sənaye parklarını əhatə edən 35 kV paylayıcı xətlər, enerji təchizatı sabitliyi və təhlükəsizliyi üçün son dərəcə yüksək tələblərlə.
Təkmilləşdirmədən əvvəl mövcud keçid qurğuları zəif izolyasiyadan, tez-tez texniki xidmətdən və aşağı təhlükəsizlikdən əziyyət çəkirdi. şəhər elektrik şəbəkəsinin inkişafı ehtiyaclarını ödəyə bilməməsi. Bu məhsulu seçdikdən sonra layihə əldə edildi üç əsas təkmilləşdirmə: Birincisi, beş davamlı kilidləmə və qövs söndürmə dizaynı səhv işləməyi azaldır və qövs xətaları, sistemin təhlükəsizliyinin yaxşılaşdırılması; ikincisi, təmirsiz dizayn aylıq texniki xidmət vaxtını 80% azaldır, istismar və təmir xərclərini azaltmaq; üçüncüsü, kompakt struktur daxili quraşdırma sahəsinə uyğunlaşır elektrik paylama sistemlərinin inteqrasiyasını asanlaşdıran şəhər yarımstansiyalarının. Məhsul sıfır uğursuzluq yaşadı iki ildən artıq istismar müddətində 500.000-dən çox sakinin və 300-dən çox müəssisənin dayanıqlı enerji təchizatını təmin etmək, layihə sahibi və yerli enerji təchizatı departamenti tərəfindən yüksək səviyyədə tanınır. Usene Electric, təchizatçı olaraq, yerində quraşdırma təlimatı və texniki təlim də daxil olmaqla hərtərəfli satış sonrası xidmətlər təqdim etmişdir.
A1: Məhsul uzun elektrik və mexaniki istifadə müddəti ilə baxım tələb olunmayan dizaynı qəbul edir. SF6 qazı saxlama müddəti 20 ilə çata bilər. Normal istifadə şəraitində müntəzəm texniki xidmət tələb olunmur; yalnız dövri avadanlığın korpusunun, işləmə mexanizminin və qaz təzyiqinin (lazım olduqda) yoxlanılması lazımdır. Bütün Usene məhsulları məhsulun ömrünü və etibarlılığını təmin etmək üçün fabrikdən çıxmazdan əvvəl ciddi keyfiyyət testindən keçin.
A2: Əsas fərq ondan ibarətdir ki, yük kəsici açarları əsasən yük cərəyanlarını və həddindən artıq yüklənməni açmaq və söndürmək üçün istifadə olunur. cərəyanlar, ənənəvi elektrik açarları isə əlavə olaraq qısaqapanma cərəyanlarını kəsə bilər. Bu məhsul, ardıcıl olaraq cərəyanı məhdudlaşdıran qoruyucu ilə birləşdirilmiş, bir elektrik açarını əvəz edə bilər: yük kəsici açarı cavabdehdir müxtəlif yük cərəyanlarını açmaq və söndürmək üçün, cərəyanı məhdudlaşdıran qoruyucu isə ağır yükü idarə edir və qısaqapanma cərəyanının kəsilməsi. 35 kV-luq halqa şəbəkələri və ikili radial enerji təchizatı sistemləri üçün uyğundur (məsələn Şəhər elektrik şəbəkəsi filialları, sənaye və ticarət paylama otaqları və s. kimi), avadanlıq xərclərini azaldarkən sistemin təhlükəsizliyinin təmin edilməsi. Çində peşəkar bir istehsalçı olaraq, Yushun Electric peşəkar texniki təmin edə bilər müştərilərə uyğun həllər seçməkdə kömək etmək üçün təlimat.
