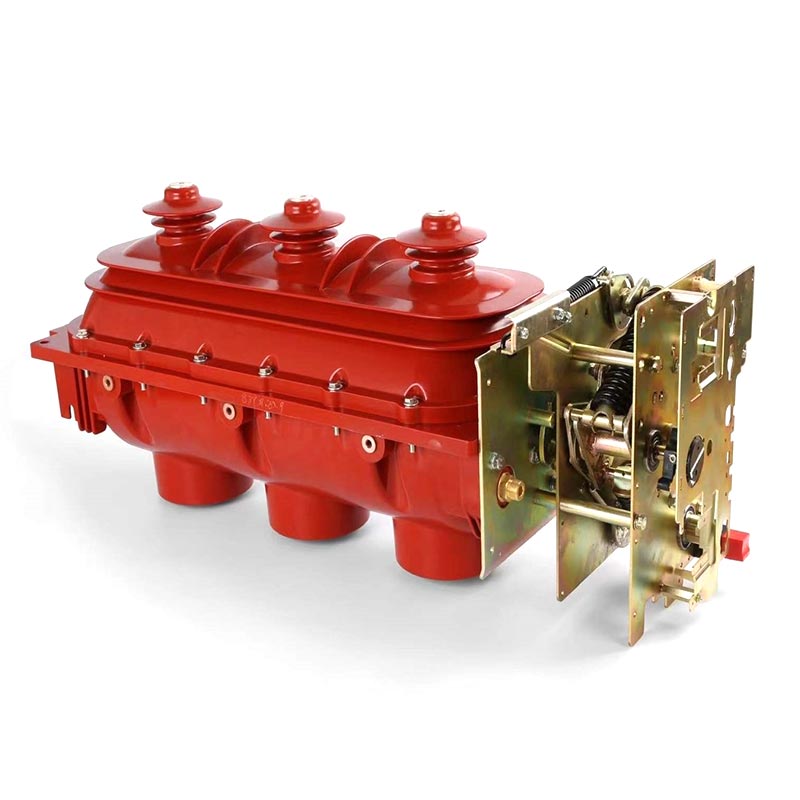

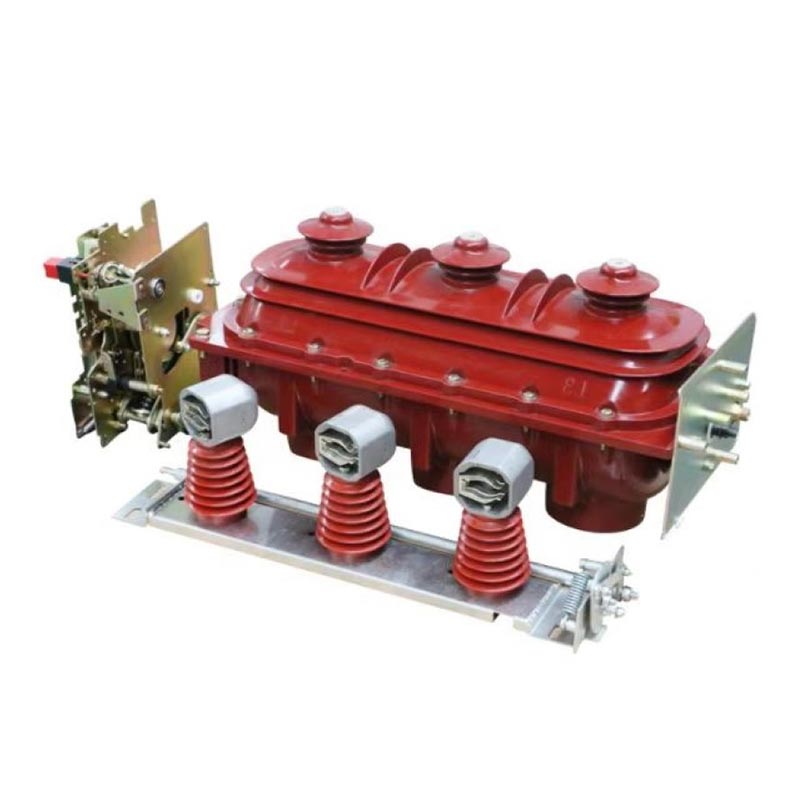

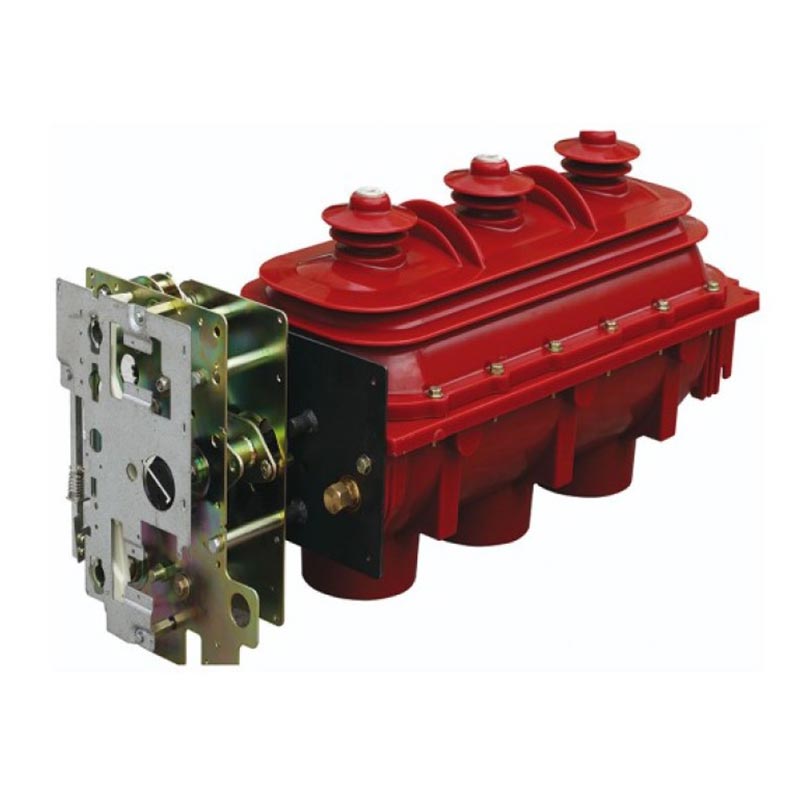

Usune RMU Load Break Switch əsasən müstəqil olaraq hazırlanmış üç növ məhsulu əhatə edir: daxili AC yüksək gərginlikli SF6 yük açarları, yük açarı-qoruyucu kombinasiya cihazları və kabel başlığına quraşdırılmış yük açarları, FLN36-12D (yük açarı) və FLRN36-12D (yük açarı-qoruyucu kombinasiya cihazı) modellərini əhatə edir. Bu məhsullar müxtəlif enerji paylama ssenarilərinin ehtiyaclarını ödəyə bilər və kompleks üçün xüsusilə uyğundur Çinin enerji sisteminin əməliyyat tələbləri. Zhejiang Usune Electric Co., Ltd.-nin əsas məhsulu olaraq bu keçid şirkətin müasir fabrikində istehsal olunur və proses boyu ciddi keyfiyyət sınaqlarından keçirilir sabit və etibarlı performans təmin etmək.
1. Usune uzun illər yüksək gərginlikli elektrik avadanlıqlarının R&D və istehsalı ilə dərindən məşğul olub, sahədə tətbiqlərdə zəngin təcrübə toplamaq. RMU yük fasilə açarı minlərlə geniş istifadə edilmişdir müxtəlif mühitlərdə uyğunlaşma qabiliyyətini və etibarlılığını yoxlayaraq həm ölkə daxilində, həm də beynəlxalq səviyyədə layihələr həyata keçirir.
2. RMU Load Break Switch müstəqil olaraq Usune-nin peşəkar Ar-Ge komandası tərəfindən hazırlanmış və qabaqcıl məlumatları mənimsəmişdir. xarici texnologiyalar və onun dizaynını Çinin enerji sisteminin faktiki xüsusiyyətlərinə uyğun optimallaşdırmaq. Onun qövs söndürmə prinsipi, konstruktiv dizayn və işləmə mexanizmi bütün bu sahədə dərin peşəkar təcrübəni əks etdirir yüksək gərginlikli keçid qurğuları sahəsi.
3. Məhsul tam növ testlərdən keçib və onun performansı GB 3804, GB 16926, IEC standartlarına tam uyğun gəlir. 60265 və IEC 60420 standartları, texniki səlahiyyətlərini və uyğunluğunu nümayiş etdirir.
4. Xüsusi dinamik və statik sızdırmazlıq quruluşundan istifadə edərək, əla sızdırmazlıq performansına malikdir və təchiz edilmişdir. real vaxt rejimində monitorinq üçün vizual təzyiqölçən ilə. Etibarlı mexaniki kilidlər əməliyyat təhlükəsizliyini təmin edir. kimi peşəkar istehsalçı olan Usune müştərilərin etibarını daha da artıraraq hərtərəfli satış sonrası xidmət göstərir.
1. Yük açarı və birləşdirilmiş elektrik cihazları vahid izolyasiya edilmiş korpusdan, açar gövdəsindən, yaydan ibarətdir. işləmə mexanizmi, qoruyucu tutucu və qoruyucu söndürmə sistemi. Kabel başlığına quraşdırılmış yük açarları a ilə təchiz edilmişdir xüsusi izolyasiya edilmiş korpus və universal yay işləmə mexanizmi.
2. Üst və alt korpuslar möhürlənmiş, qazla doldurulmuş daxili boşluq yaratmaq üçün epoksi qatranı ilə tökülür. -nin fırlanması Ümumi hərəkət edən kontakt üç mövqeyə çatır: "bağlama", "açma" və "topraklama", çevik və etibarlı keçid.
3. Mexanizm qutusunun ön hissəsi SF6 təzyiqölçən və mövqe göstəricisi ilə təchiz edilmişdir. Vəzifə göstərici birbaşa hərəkət edən kontaktın ötürücü şaftına bağlıdır, dəqiq və etibarlı göstəricini təmin edir.
4. Təzyiq relyef portu korpusun arxasında yerləşir. Bir nasazlıq səbəbindən daxili həddindən artıq təzyiq olduqda, qaz geriyə axıdılır, irəli atılmasının qarşısını alır və personalın təhlükəsizliyini təmin edir.
5. Yük açarı ilə torpaqlama açarı arasında və arasında etibarlı mexaniki bloklamalar təmin edilir səhv işləmə riskinin qarşısını almaq üçün torpaqlama açarı və ön qapı (panel uyğunluğu).
6. Kabel terminalına quraşdırılmış yük açarları yüksək gərginliyi dəstəkləyən toxunuşa qarşı ön kabel birləşdiriciləri ilə təchiz edilmişdir. həm daxil olan, həm də çıxan uclarda kabel birləşmələri və xüsusi olaraq kabel budaqları/qovşağı üçün nəzərdə tutulmuşdur qutular.
RMU Load Break Switch əla qövs söndürmə qabiliyyətinə malik qövs söndürmə vasitəsi kimi SF6 qazından istifadə edir. performans. Keçid cərəyanı pozduqda, hərəkət edən və sabit kontaktlar bir-birindən ayrılaraq bir qövs yaradır. Daimi bir maqnit sahəsi ilə idarə olunan qövs kontaktların ətrafında sürətlə fırlanır, sürətli deionizasiyaya nail olur və cari sıfır keçid nöqtəsində soyutma, söndürmə; qırıldıqdan sonra, yüksək səviyyədə bir cüt fasilə ilə bir boşluq güclü qırılma qabiliyyəti, minimal kontakt aşınması və uzun elektrik enerjisi ilə nəticələnən izolyasiya izolyasiyası formalaşır. həyat.
Yük açarının keçidi, bağlanması, açılması və torpaqlanması əməliyyatları üçün istifadə olunur. Üst əməliyyat çuxuru nəzarət edir torpaqlama açarı və aşağı əməliyyat çuxuru yük açarını idarə edir; bağlandıqdan sonra, səfər bahar enerjini sinxron şəkildə saxlayır və səfər yalnız əl düyməsi və ya qoruyucu siqnal vasitəsilə buraxıla bilər.
Əl mexanizminə əsaslanaraq, bu dizayn mühərrik enerjisini saxlama cihazı və gəzinti bobini əlavə edir. Manual və elektrik əməliyyat müstəqildir və bir-birinə müdaxilə etmir. Uzaqdan idarəetməni və əməliyyatı dəstəkləyir gərginliyə AC220V, DC220V, DC110V və DC48V daxildir.
- Ətraf mühitin temperaturu: −25 °C ~ +40 °C
- Hündürlük: 2000 m-dən çox olmamalıdır
- Rütubət: Gündəlik orta nisbi rütubət ≤95%; aylıq orta nisbi rütubət ≤90%; gündəlik orta su buxarı
təzyiq ≤2,2kPa; aylıq orta su buxarının təzyiqi ≤1.8kPa
- Əhəmiyyətli toz, tüstü, aşındırıcı/yanan qazlar, buxarlar və duz spreyi ilə çirklənmədən təmizlənmiş ətraf hava
- Xarici vibrasiya və seysmik müdaxilə əhəmiyyətsizdir
- İkincili dövrə səbəb olan elektromaqnit müdaxilə amplitudası ≤1.6kV
GB/T 11022-1999 "Yüksək Gərginlikli Kommutator və İdarəetmə Cihazı Standartları üçün Ümumi Texniki Tələblər", keçid normal şəraitdə işləməlidir; faktiki iş şəraiti normal diapazondan kənara çıxdıqda (məsələn, 2000m-dən çox hündürlük, həddindən artıq temperatur, yüksək rütubət və asan kondensasiya və s.), istifadəçinin ehtiyacları istehsalçı ilə razılığa gəlmək.
| yox. | Maddə | Vahid | Data | |
| FLN36-12D | FLN36-12D | |||
| 1 | Nominal Gərginlik | kV | 12 | 12 |
| 2 | Nominal Tezlik | Hz | 50 | 50 |
| 3 | Nominal cərəyan | A | 630 | 125 |
| 4 | Yük açarının nominal qısamüddətli dayanıqlı cərəyanı / nominal qısaqapanma müddəti | kA/s | 20/3 | - |
| 5 | Torpaqlama açarının nominal qısamüddətli dayanıqlı cərəyanı / Qısaqapanmanın nominal müddəti | kA/s | 20/2 | - |
| 6 | İnsnalyasiya cərəyanı | kAs | 30 | - |
| A | 630 | - | ||
| A | 630 | - | ||
| A | 31.5 | - | ||
| A | 10 | - | ||
| kVA | 1250 | 1250 | ||
| A | - | 1700 | ||
| Perspektiv qısaqapanma cərəyanı | kA | - | 50 | |
| 7 | Nominal İzolyasiya Səviyyəsi | kV | 42/48 | 42/48 |
| kV | 75/48 | 75/85 | ||
| 8 | Əsas dövrənin və torpaqlama dövrəsinin mexaniki ömrü | Vaxt | 3000/2000 | 2000/2000 |
| 9 | Nominal SF6 Qaz Təzyiq (20 ℃-də Ölçmə Təzyiq) | MPa | 0,04-0,05 | 0,04-0,05 |
| Model | Nominal Gərginlik (kV) | Sigortanın nominal cərəyanı (A) | Qoruyucu Bağlantı Nominal Cərəyanı (A) | Nominal qırılma cərəyanı (kA) |
| XRNT | 12 | 40 | 6.3, 10, 16, 20, 25, 31.5, 40 | 50 |
| XRNT | 12 | 100 | 50, 63, 71, 80, 100 | 50 |
| XRNT | 12 | 125 | 125 | 50 |
Məsələn 1: Çinin Hançjou şəhərindəki Yaşayış İcmasında Elektrik Paylanması Layihəsi Hangzhou, enerji təchizatı sabitliyi və təhlükəsizliyi üçün yüksək tələblərlə Usune FLRN36-12D yük fasiləsini seçdi Müqayisədən sonra əsas enerji paylayıcı avadanlığı kimi açar-qoruyucu kombinasiya cihazı. -də quraşdırılmışdır icmanın yarımstansiyası olmaqla, 8 yaşayış məntəqəsinin elektrik xətlərinin dəyişdirilməsinə və mühafizəsinə cavabdehdir binalar (1200 təsərrüfat). 2024-cü ildə istismara verildiyi vaxtdan bəri avadanlıq 12 aydan çox stabil işləyir heç bir qəza və ya elektrik kəsilməsi olmadan. Onun etibarlı bir-birinə bağlanan dizaynı və SF6 qövs söndürmə performansı nasaz cərəyanlar nəticəsində yaranan elektrik enerjisinin kəsilməsinin qarşısını effektiv şəkildə almaq, sakinlərin normal həyatını təmin etmək. üçün təchizatçı kimi Bu layihə, Usune yerində quraşdırma təlimatı və müntəzəm texniki xidmət göstərərək yüksək tərif qazandı icma əmlakının idarə edilməsindən və sakinlərdən.
A1: Məhsul tip testlərinin tam dəstindən keçdi və onun performansı GB 3804 "3kV～63kV AC ilə tam uyğundur Yüksək gərginlikli yük kəsici açar", GB 16926 "Yüksək gərginlikli yük kəsici açar-qoruyucu kombinasiya cihazı" və IEC 60265 və IEC 60420 standartları. Bundan əlavə, məhsul ciddi keyfiyyət nəzarəti ilə Usune tərəfindən müstəqil olaraq hazırlanmışdır xammal tədarükündən zavod istehsalına və sınaqlarına qədər bütün proses boyunca. Onun unikal dinamikası və statik sızdırmazlıq strukturu, real vaxt təzyiq monitorinqi və etibarlı mexaniki bloklamalar hamısı uzunmüddətli təmin edir sabit əməliyyat.
A2: Məhsul normal iş şəraitinə (hündürlük ≤ 2000m, temperatur -25 °C) uyğun olmaq üçün nəzərdə tutulmuşdur ~ +40 °C və s.). Faktiki iş şəraiti normal diapazondan kənara çıxarsa (məsələn, 2000 m-dən çox yüksəklik, həddindən artıq temperatur, yüksək rütubət və kondensasiya), istifadəçilər istehsalçı (Zhejiang Usune) ilə məsləhətləşməlidirlər. Electric Co., Ltd.) qabaqcadan. Usune-nin peşəkar Ar-Ge komandası spesifik əsasında fərdi həllər təqdim edə bilər məhsulun sabit işləməsini təmin etmək üçün mühitlər.
