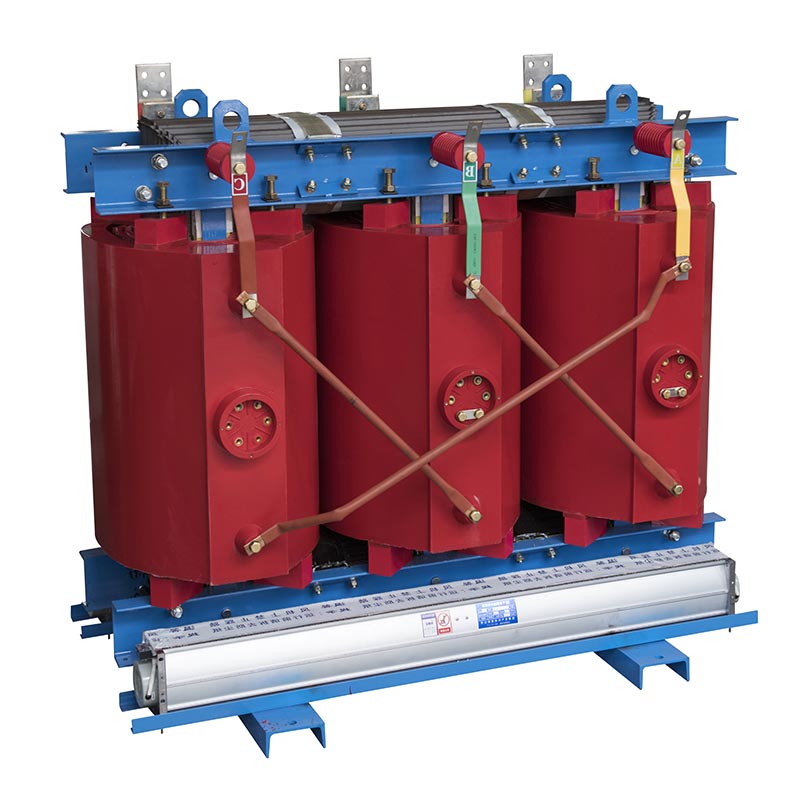

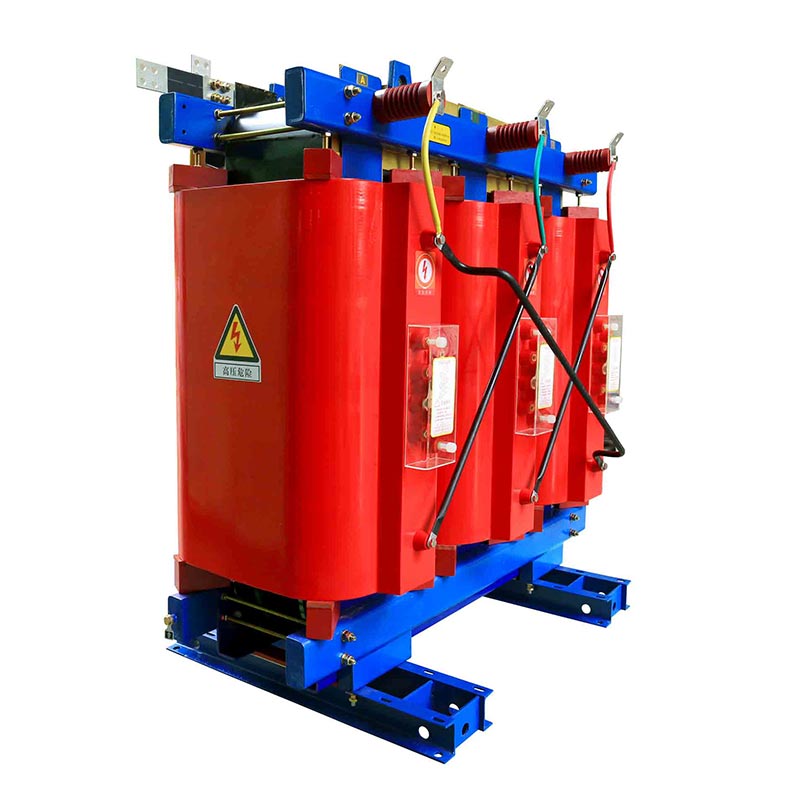

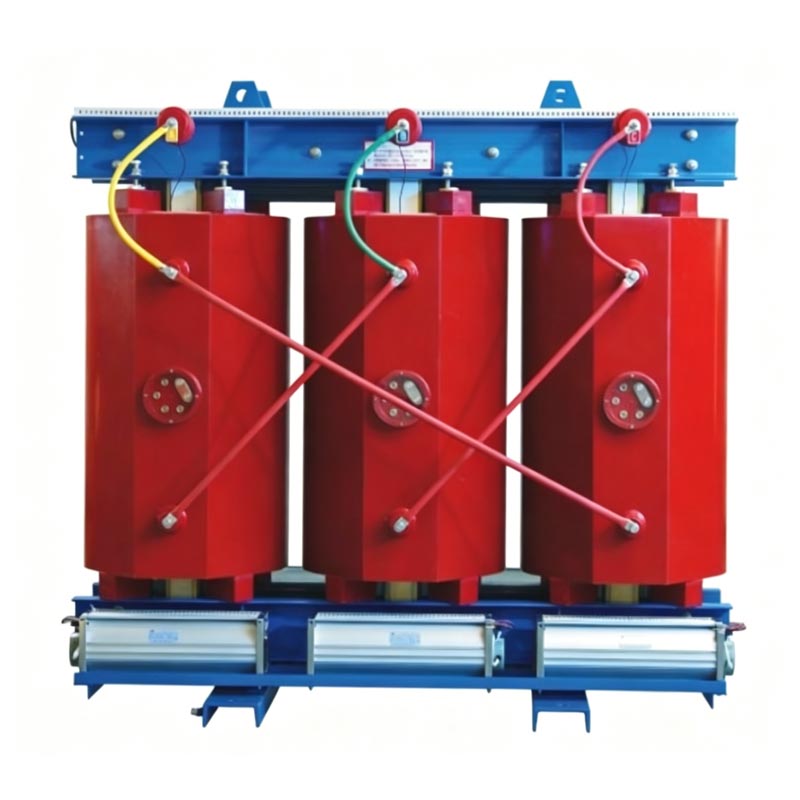

13,8kV 250kVA Quru Tip Paylayıcı Transformator

Usune Electric-in 13,8kV 250kVA quru tipli paylayıcı transformatoru yağsız enerji paylayıcı qurğudur. Onun sarımları Vakuum tökmə epoksi qatran quruluşuna malikdir, izolyasiya və istilik yayılması üçün havaya əsaslanır və bununla da tamamilə yağ sızması, yanğınlar və partlayışlar kimi yağa batırılmış transformatorlarla əlaqəli təhlükəsizlik təhlükələrinin aradan qaldırılması.

Daxili enerji paylama layihələri üçün etibarlı qlobal təchizatçı kimi Usune nüvəni və sarğı optimallaşdırmışdır aşağı itkilərə, aşağı səs-küyə və aşağı qismən boşalmaya nail olmaq üçün strukturlar. Cihaz yüksək rütubətə tab gətirmək üçün nəzərdə tutulmuşdur, toz və qapalı yeraltı əməliyyat mühitləri. Bu, neft saxlama çuxurları və ya yanğına davamlı izolyasiya tələb etmir sabit, uzunmüddətli gərginlik transformasiyası üçün təhlükəsiz, ekoloji cəhətdən təmiz bir həll təklif edən otaqlar. tutum diapazonu ilə 30–2500kVA, məhsul qlobal ticarət, tibbi, dəmir yolu tranziti və elektrik təchizatı sistemləri ilə uyğun gəlir. sənaye obyektləri.

Tətbiq Ssenariləri

13.8kV 250kVA quru tipli paylayıcı transformator ticarət kompleksləri, ofis binaları, xəstəxanalar, təhsil müəssisələri, istehsalat zavodları, metro yarımstansiyaları və tələb olunan hər hansı daxili enerji paylama yeri yüksək yanğın təhlükəsizliyi standartları.

Yeddi Əsas Üstünlük

1. Yanğın və Partlayış Müqaviməti; Yüksək Təhlükəsizlik

Sargılar yüksək temperatura davamlı izolyasiya materiallarından istifadə edir və qurğuda izolyasiya yağı yoxdur. Bu həddindən artıq yükləmə nasazlıqları zamanı alov almayacaq, partlamayacaq və ya maye sızmayacaq, bu da əlavə yanğına davamlılıq tələbini aradan qaldırır. izolyasiya otaqları.

2. Ekoloji cəhətdən təmiz və Çirklənmədən

Neftin çirklənməsi riski yoxdur və normal işləmə və ya nasazlıq zamanı zərərli qazlar buraxılmır şərtlər. Ekoloji standartlara cavab verən neft təmizləyici qurğular olmadan birbaşa qapalı yerlərdə quraşdırıla bilər yaşıl binalar və tibb müəssisələri üçün.

3. Aşağı səs-küy və aşağı qismən boşalma

Optimallaşdırılmış əsas və dolama strukturları aşağı əməliyyat vibrasiyası və səs-küyü ilə nəticələnir. Qismən əla nəzarət boşalma səviyyələri izolyasiyanın yaşlanmasını yavaşlatır və vahidin ümumi xidmət müddətini uzadır.

4. Aşağı itki və enerji səmərəliliyi

Dəmir nüvə yüksək dərəcəli silikon polad təbəqələrdən istifadə edir, nəticədə yüksüzlük və yük itkiləri azalır; uzunmüddətli əməliyyat binalar və fabriklər üçün elektrik xərclərini əhəmiyyətli dərəcədə azaldır.

5. Baxımsızdır

Hava ilə izolyasiya edilmiş, hava ilə soyudulmuş bir quruluşa sahib olmaqla, izolyasiya yağının vaxtaşırı dəyişdirilməsinə ehtiyacı aradan qaldırır və ya sınaq; yalnız sadə müntəzəm toz təmizləmə tələb olunur, əməliyyat üçün əmək və material xərclərini kəskin şəkildə azaldır və texniki qulluq.

6. Güclü Ətraf Mühitə Uyğunluq

Ətraf mühitin temperaturu -20°C ilə +40°C arasında, hündürlük ≤1000m və nisbi rütubət ≤95% (kondensasiya olunmayan) üçün uyğundur. Nəmə və toza davamlıdır, bu onu yeraltı boşluqlar və rütubətli sahil zavodu mühitləri üçün ideal edir.

7. Yığcam struktur və asan quraşdırma

Eyni tutum üçün daha kiçik həcm və daha yüngül çəki; enerji paylama otağında minimal yer tutur; daşıma və qaldırma işlərini asanlaşdırır və yerində tikinti işlərinin həcmini azaldır.

İş prinsipi

Usune 13,8kV 250kVA quru tipli paylayıcı transformator elektromaqnit induksiya prinsipi əsasında işləyir:

1.Alternativ cərəyan (AC) yüksək gərginlikli ilkin sarğıya qidalanır və bu, daxili maqnit axını yaradır. dəmir nüvəsi;
2. Dəyişən maqnit axını ikincil sarğıdan keçir, aşağı gərginlikdə elektromotor qüvvəyə səbəb olur. elektromaqnit induksiyası vasitəsilə bobin;
3. 13.8kV və 0.4kV arasında gərginliyin transformasiyası birincil və 0.4kV arasındakı növbə nisbətinə əsasən əldə edilir. ikincil sarımlar, enerji ötürülməsini təmin edir.

Yağlı transformatorlardan əsas fərq: Hava izolyasiya və istilik yayılması üçün yeganə mühit rolunu oynayır. sarımlar və dəmir nüvə; maye izolyasiya yağı yoxdur. İstiliyin yayılması üçün təbii havanın soyumasına əsaslanır (ağır yük şəraiti üçün məcburi hava ventilyatorları ilə) təhlükəsiz və sabit enerji çevrilməsini təmin edir.

Standart Texniki Parametrlər

1. Elektrik Parametrləri

2. Əməliyyat Mühitinin Parametrləri

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Real-Dünya Layihəsi Tətbiq İşi

Məsələn 1: Cənub-Şərqi Asiya şəhər metrosu üçün yeraltı yarımstansiya layihəsi

Yeraltı paylama otağı ciddi yanğın təhlükəsizliyi tələbləri ilə qapalı və rütubətli idi; seçilmiş layihə Usune 250kVA quru tipli transformator. Üç ildir ki, yağ sızması və ya qismən fasiləsiz işləyir yağla doldurulmuş transformatorlarla bağlı yeraltı yanğın riskini aradan qaldıran və müntəzəm təmir iş yükü 90%.

Case Study 2: Latın Amerikasında Yüksək Səviyyəli Xəstəxana üçün Enerji Paylama Sistemi

Avadanlıq əməliyyat otaqlarını, ICU-ları və tibbi görüntüləmə sistemlərini gücləndirir. Onun yağsız dizaynı yanğın təhlükəsini aradan qaldırır tibb sahələrində; aşağı səs-küylü əməliyyat xəstənin rahatlığını təmin edir, baxım tələb olunmayan dizayn isə səs-küyü azaldır xəstəxananın elektrik texniki işçiləri üçün iş yükü.

Nümunə Tədqiqat 3: Dəqiq Elektron Komponent İstehsalat Zavodu (yerli)

Sex 250kVA çoxlu Usune istifadə edərək, yüksək tozlu mühitdə sutkada 24 saat tam yüklə işləyir. avtomatlaşdırılmış istehsal xətlərini dəstəkləmək üçün transformatorlar. Az itkili nüvələr elektrik enerjisi xərclərini, yığcam yer izini azaldır enerji paylama otağında yerə qənaət edir və toz keçirməyən izolyasiya dəqiqlik üçün sabit enerji təchizatı təmin edir avadanlıq.

Tez-tez verilən suallar

S1: Usune 13,8kV 250kVA quru tipli paylayıcı transformator açıq havada quraşdırıla bilərmi?

A: Standart modellər yalnız daxili quraşdırma üçün nəzərdə tutulub. Bununla belə, açıq quraşdırma tələb olunarsa, Usune Təhlükəsiz açıq havada işləməyi təmin etmək üçün IP54 reytinqli açıq örtüklərlə fərdiləşdirilmiş həllər təklif edir.

Q2: Tökmə qatranlı quru tipli transformatorlar ilə standart arasında izolyasiya performansında fərq nədir? hava izolyasiyalı quru tipli transformatorlar?

A: Usune sarğıları bərk izolyasiya təmin edən vakuum tökmə epoksi qatranına malikdir. Bu, qismən boşalma ilə nəticələnir ölçüləri açıq sarğılı quru tipli transformatorlardan, həmçinin gücləndirilmiş nəm və tozdan çox üstündür müqavimət, onları yeraltı qurğular, xəstəxanalar və yüksək rütubət kimi sərt mühitlər üçün ideal hala gətirir sahələr.

3-cü sual: 250kVA modeli müxtəlif milli elektrik şəbəkələrinə uyğun olaraq gərginlik tənzimləmə sxemləri ilə fərdiləşdirilə bilərmi?

A: Bəli. Usune, gərginliyi yerləşdirmək üçün yüksək gərginlikli tərəfdə fərdiləşdirilmiş dövrədənkənar kran dəyişdiricilərini dəstəkləyir. müxtəlif milli şəbəkələrdə dalğalanmalar; vahidlər həm 50Hz, həm də 60Hz tezliklərə uyğundur və gücə cavab verir Asiya, Amerika və Avropada təchizat standartları.
