EPC podratçılar, elektrik distribyutorları, yarımstansiyalar, sənaye müəssisələri və infrastruktur layihələri üçün Kyn28 Orta Gərginlikli Kommutasiya qurğusu tam daxili orta gərginlik paylanması qurmaq üçün konfiqurasiya edilə bilən platforma təmin edir sistemləri.
Usune ISO 9001, ISO 14001 və ISO 45001 idarəetmə sistemləri ilə işləyir. Məhsullar uyğun olaraq istehsal olunur müvafiq bazarlar üçün CE sertifikatı ilə müvafiq IEC və GB standartları.
Orta gərginlikli keçid cihazlarının seçilməsi şkafın özündən deyil, elektrik sistemindən başlayır. Yerləşdirmədən əvvəl bir sifariş, mühəndislər normal olaraq sistemin gərginliyini, işləmə tezliyini, maksimum yük cərəyanını təsdiqləməlidirlər, qısaqapanma səviyyəsi, qidalandırıcıların sayı, mühafizə tələbləri, kabelin təşkili və quraşdırma mühiti.
Bu parametrlər kabinetin müvafiq konfiqurasiyasını və elektrik komponentlərini müəyyən edir. Usene nəzərdən keçirə bilər elektrik məlumatlarını layihələndirin və eyni spesifikasiyanı tətbiq etmək əvəzinə uyğun konfiqurasiya tövsiyə edin hər layihə.
Bu layihə əsaslı seçim metodu xüsusilə yarımstansiyalar, istehsal müəssisələri, elektrik enerjisi üçün vacibdir infrastruktur və bir neçə orta gərginlikli sxemlərin birlikdə işlədiyi digər obyektlər.
Standart Kyn28 Orta Gərginlikli Kommutator konfiqurasiyası 3,6 kV-dan 12 kV-a qədər orta gərginlikli sistemləri dəstəkləyir. 630A ilə 3150A arasında dəyişən cari reytinqlər.
Qısaqapanma performansı 25kA, 31.5kA, 40kA və 50kA konfiqurasiyaları daxil olmaqla bir neçə səviyyədə mövcuddur. The müvafiq reytinq daha çox elektrik şəbəkəsinin hesablanmış nasazlıq cərəyanına uyğun seçilməlidir sadəcə normal əməliyyat yükünə görə deyil.
Layihənin satın alınması üçün nominal cərəyan və qısaqapanma qabiliyyətinin yuxarı və aşağı axın ilə uyğunlaşdırılması elektrik avadanlığı koordinasiya edilmiş sistemin performansını qorumaq üçün vacibdir.
Tam orta gərginlikli paylama sistemi adətən birdən çox şkaf tipini ehtiva edir. Gələn güc, gedən qidalandırıcılar, transformatorlar, ölçmə sxemləri, gərginliyin ölçülməsi və şin birləşmələri tələb edə bilər müxtəlif funksiyalar.
Usune bu dövrə tələblərinə uyğun olaraq kommutator xəttini konfiqurasiya edə bilər. Nəticədə təşkil edilə bilər bir əlaqələndirilmiş daxilində daxil olan, gedən, PT, ölçmə, avtobus bölməsi və izolyasiya funksiyalarını əhatə edir. elektrik paylama sistemi.
Bu, avadanlığı kommutasiya qurğusunun təsdiq edilmiş ilə birbaşa uyğunlaşmalı olduğu layihələr üçün uyğun edir tək xəttli diaqram.
Orta gərginlikli qorunma sistem səviyyəsində nəzərə alınmalıdır. Kommutator, elektrik açarı, qoruyucu rele, transformator, kabel və yuxarı axın mühafizə avadanlığı layihənin mühafizəsinə uyğun olaraq birlikdə işləməlidir fəlsəfə.
Kyn28 Orta Gərginlik Kommutatoru tələb olunan qoruma və idarəetmə komponentləri ilə birləşdirilə bilər layihənin spesifikasiyasına uyğundur. Vakuum açarı əsas keçid funksiyasını təmin edir, eyni zamanda əlaqəli mühafizə və idarəetmə sistemi elektrik dizaynına uyğun olaraq konfiqurasiya edilə bilər.
EPC layihələri üçün Usune kabinet konfiqurasiyasını müştərinin müdafiə tələbləri ilə əlaqələndirə bilər və texniki sənədlər.

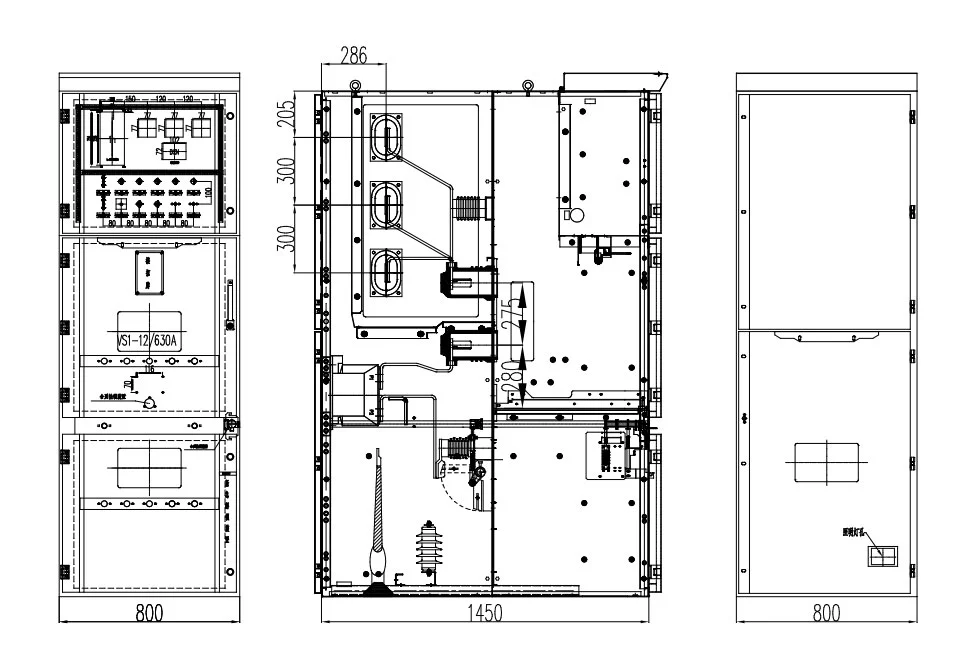

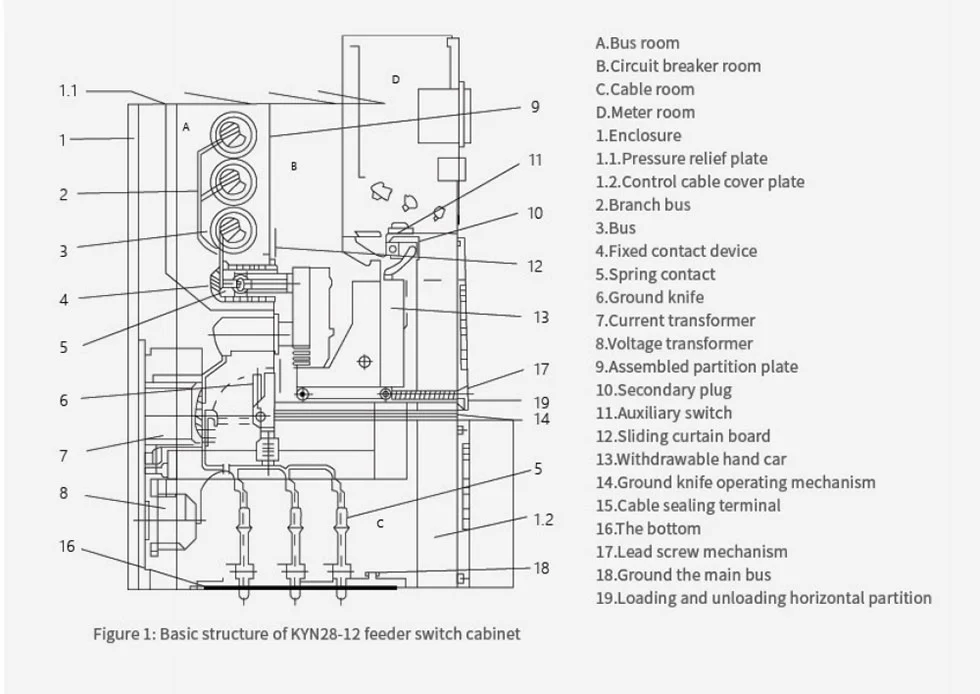

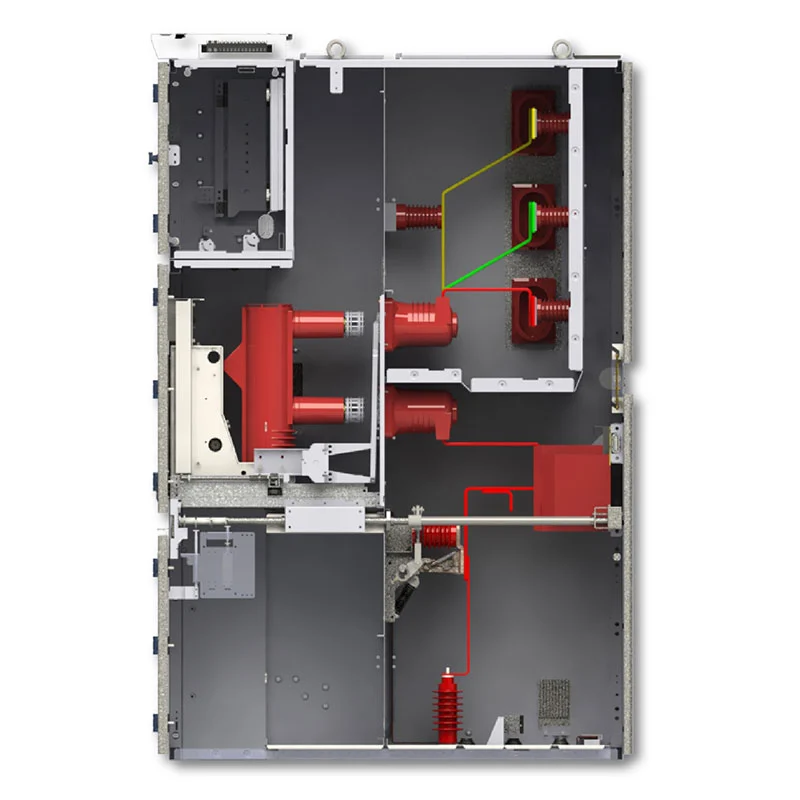

Avadanlıq ilkin elektrik komponentləri üçün xüsusi sahələri olan metal qapalı şkaf strukturundan istifadə edir, şinlər, kabel birləşmələri və ikinci dərəcəli idarəetmə avadanlığı.
Daxili tənzimləmə elektrik quraşdırma üçün müəyyən edilmiş sxemi təmin edir və tam keçid qurğusuna imkan verir sıra kabel marşrutu, nəzarət naqilləri, əməliyyat girişi və elektrik otağının ölçüləri ilə əlaqələndirilməlidir.
Çoxlu şkaflı layihələr üçün tənzimləmə dövrələrin sayına və tələb olunana görə planlaşdırıla bilər hər bir kabinetə müstəqil məhsul kimi baxmaqdan daha çox funksiyaları yerinə yetirir.
Avadanlıq sifariş edilməzdən əvvəl elektrik otağının şərtləri təsdiqlənməlidir. Əhəmiyyətli amillərə mövcud daxildir quraşdırma sahəsi, kabelin giriş istiqaməti, əməliyyat boşluğu, ətraf mühitin temperaturu, rütubət, hündürlük, ventilyasiya və nəqliyyata giriş.
Standart avadanlıq daxili quraşdırma üçün nəzərdə tutulmuşdur. Ətraf mühitin temperaturu -15°C ilə +40°C arasında müəyyən edilir, gündəlik orta nisbi rütubət isə 95%-dən, aylıq isə 90%-dən çox olmamalıdır.
Yüksək hündürlüklərdə və ya xüsusi ekoloji şəraitdə quraşdırmalar zamanı Usune ilə məsləhətləşmələr aparılmalıdır Müvafiq elektrik və izolyasiya parametrlərinin nəzərə alınması üçün mühəndislik mərhələsi.
Daxil olan şkaflar orta gərginlikli təchizatı kommutator şin sisteminə birləşdirir. Nominal cərəyan, qorunma tənzimləmə, ölçmə tələbləri və daxil olan kabel konfiqurasiyası uyğun olaraq təsdiq edilməlidir yuxarı elektrik şəbəkəsi.
Çıxan şkaflar gücü transformatorlara, mühərriklərə, istehsal avadanlıqlarına və ya digər aşağı axın yüklərinə paylayır. Onların kəmiyyət və cari reytinq layihənin yük siyahısına və qidalandırıcı cədvəlinə uyğun olaraq müəyyən edilə bilər.
PT və ölçmə şkafları layihənin gərginliyin ölçülməsi, enerjinin ölçülməsi və ya tələb olunduğu yerlərdə birləşdirilə bilər. digər elektrik monitorinq funksiyaları.
Paylayıcı şəbəkənin ayrı-ayrı avtobus bölmələri və ya tələb etdiyi yerlərdə avtobus bölmələrinin konfiqurasiyası istifadə edilə bilər sistemin müxtəlif bölmələri arasında idarə olunan əlaqə.
Yarımstansiyalarda avadanlıq daxil olan mənbələr, transformator qidalandırıcıları, çıxış sxemləri, ölçmə və şin bölmələri tələbləri. Konfiqurasiya yarımstansiyanın elektrik təchizatı ilə uyğunlaşdırıla bilər tək xəttli diaqram.
Fabriklər üçün keçid qurğuları orta gərginlikli enerjini istehsal xətlərinə, transformatorlara, mühərriklərə, kompressorlar, nasoslar və köməkçi sistemlər. Faktiki yükə görə müxtəlif qidalandırıcı reytinqləri təyin edilə bilər paylanması.
Mədən layihələri çox vaxt paylanmış ağır elektrik yüklərini əhatə edir. Kommutator transformator ətrafında konfiqurasiya edilə bilər qidalandırıcılar, mühərriklər, ventilyasiya sistemləri, nasos avadanlığı və emal qurğuları.
Böyük kommersiya və yüksək mərtəbəli binalar orta gərginlikli daxil olan enerji və çoxlu aşağı axın tələb edə bilər transformator dövrələri. Avadanlıqlar binanın elektrik otağına və paylanmasına görə təşkil edilə bilər tələblər.
| Maddə | Spesifikasiya |
| Model | KYN28A-12 |
| Nominal Gərginlik | 3.6kV, 7.2kV, 12kV |
| Nominal Tezlik | 50Hz / 60Hz |
| Nominal cərəyan | 630A–3150A |
| Nominal qısaqapanma cərəyanı | 25kA, 31.5kA, 40kA, 50kA |
| Qiymətləndirilmiş Qısa Müddətli Dayanma Cərəyanı | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Müdafiə dərəcəsi | IP4X xarici korpus / IP2X daxili bölmələr |
| Ətraf mühitin temperaturu | -15°C ilə +40°C arasında |
| Hündürlük | ≤1000m, daha yüksək hündürlükdə azalma ilə |
| Quraşdırma | Daxili |
| Sistem | Üç fazalı AC |
Son spesifikasiya layihənin gərginliyinə, yük cərəyanına, nasazlıq səviyyəsinə, mühafizəyə uyğun olaraq təsdiq edilməlidir sxem, kabelin təşkili və quraşdırma mühiti.
Usune elektrik avadanlığının istehsalında 14 ildən çox təcrübəyə malikdir və texniki dəstək göstərir. layihə əsasında orta gərginlikli avadanlıqların satın alınması.
Müştərilər tək xətt diaqramı, gərginlik səviyyəsi, cari reytinq, qısaqapanma tələbi, kabinet təmin edə bilər. kəmiyyət, funksional tələblər və quraşdırma şərtləri. Usune sonra texniki təsdiqlə kömək edə bilər və avadanlıq konfiqurasiyası.
Standart konfiqurasiyalar üçün tipik istehsal müddəti texniki təsdiqdən sonra təxminən 15-20 gündür və ödəniş. Faktiki çatdırılma müddəti layihənin konfiqurasiyası və sifariş miqdarından asılıdır.
KYN28 seriyası Cas-space Rocket Launch Project üçün istinad edilmişdir.
Adi kommersiya binalarından və ya fabriklərdən fərqli olaraq, aerokosmik infrastrukturda bir neçə ixtisaslaşdırılmış yer ola bilər müxtəlif sahələrdə fəaliyyət göstərən elektrik yükləri və dəstəkləyici sistemlər. Orta gərginlikli paylayıcı avadanlıq buna görə də ümumi obyektin güc arxitekturası ilə əlaqələndirilməlidir.
Bu layihə üçün keçid qurğusunun konfiqurasiyası saytın daha geniş elektrik paylamasının bir hissəsi kimi nəzərdən keçirilirdi. enerji qəbulu, dövrə paylanması, mühafizə və elektrik nəzarəti tələbləri daxil olmaqla sistem.
Layihə Usunenin orta gərginliyin olduğu xüsusi mühəndislik proqramlarında iştirak etmək qabiliyyətini nümayiş etdirir avadanlıq ümumi olaraq təchiz edilməkdənsə, layihəyə xas elektrik tələbləri ilə əlaqələndirilməlidir. standart kabinet.
Usune istehsal, yoxlama, ətraf mühitin idarə edilməsi və əməyin mühafizəsi.
Şirkət ISO 9001, ISO 14001 və ISO 45001 sertifikatlarına malikdir. Avadanlıq uyğun olaraq dizayn edilmişdir müvafiq konfiqurasiyalar üçün CE sertifikatı ilə müvafiq IEC və GB standartları.
Göndərmədən əvvəl avadanlıq müvafiq komponentləri, montajı, elektrik birləşmələri və hazır avadanlıq. Texniki sənədlər və sınaq hesabatları müvafiq olaraq təqdim edilə bilər layihə tələblərinə.
Əsas məlumatlara sistemin gərginliyi, tezliyi, nominal cərəyanı, qısaqapanma səviyyəsi, daxil olanların sayı və daxildir çıxış sxemləri, mühafizə tələbləri, kabelin təşkili və quraşdırma şərtləri.
Təqdim olunan konfiqurasiya 3.6kV, 7.2kV və 12kV sistemləri dəstəkləyir. Son gərginlik dərəcəsi təsdiqlənməlidir müştərinin elektrik şəbəkəsinə uyğun olaraq.
Bəli. Usune müştərinin elektrik diaqramını nəzərdən keçirə və kabinetin funksiyalarını və reytinqlərini uyğun olaraq konfiqurasiya edə bilər. layihə tələbləri.
Bəli. Daxil olan güc, transformator qidalandırıcıları, çıxış sxemləri, ölçmə, gərginlik ölçmə üçün konfiqurasiya edilə bilər. və qapalı yarımstansiyalarda şin bölmələri.
Usune-nin məhsulları tətbiq olunan IEC və GB standartlarına uyğun dizayn edilmişdir. Şirkət ISO 9001, ISO altında fəaliyyət göstərir 14001 və ISO 45001 idarəetmə sistemləri, müvafiq bazarlar üçün CE sertifikatı mövcuddur.
Bəli. Usune texniki spesifikasiyalar, sınaq hesabatları, məhsul sənədləri və digər layihə ilə bağlı təmin edə bilər müştərilərin tələblərinə uyğun sənədlər.
Standart konfiqurasiyalar üçün istehsal texniki təsdiq və ödənişdən sonra adətən təxminən 15-20 gündür. The faktiki cədvəl konfiqurasiya və kəmiyyətdən asılıdır.
Kyn28 Orta Gərginlikli Kommutatoru satın alırsanız, tək xətt diaqramınızı, sistem gərginliyini, nominalını təqdim edin. cərəyan, qısaqapanma səviyyəsi, şkafın miqdarı, qidalandırıcı tələblər, mühafizə tələbləri və quraşdırma şərtlər.
Usune elektrik tələblərini qiymətləndirə və uyğun orta gərginlikli keçid qurğusunun konfiqurasiyasını təmin edə bilər. sizin layihəniz.
