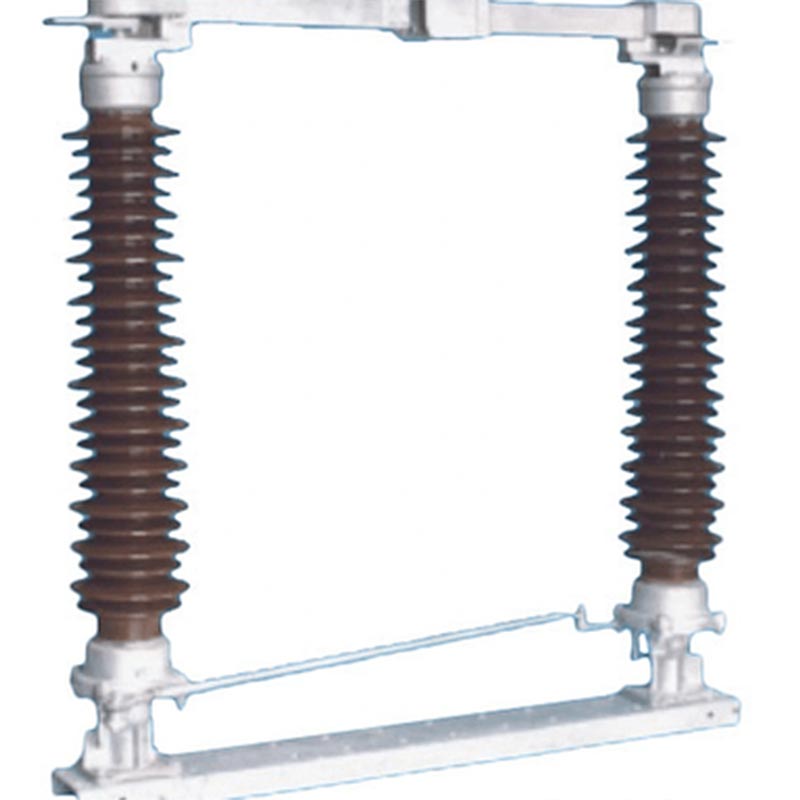

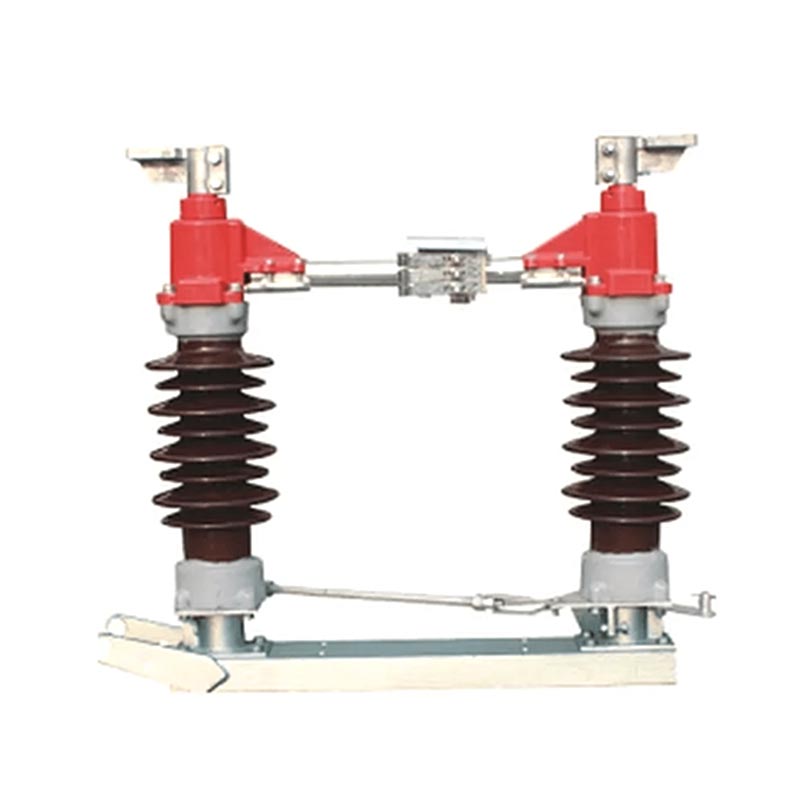

Xarici yarımstansiyanın ayırıcı açarı

Usune GW4 seriyalı Xarici yarımstansiya ayırıcı açarı müstəqil olaraq hazırlanmış və əsas məhsuldur. Usene tərəfindən istehsal edilmişdir. Nominal tezliyi 50 Hz və nominal gərginliyi 35 kV olan AC dövrələri üçün uyğundur. 170kV. Əsasən yüksüz şəraitdə dövrənin açılması və bağlanması üçün istifadə olunur, əvəzedilməz təhlükəsizlikdir enerjinin ötürülməsi və paylanması sistemlərində komponent. O, həmçinin törəmə məhsullar üçün əsas vahid kimi xidmət edə bilər müxtəlif layihə ehtiyaclarını qarşılamaq üçün güclü genişlənmə təklif edən eyni seriyada.

Xarici Yarımstansiya Ayırıcı açarı sabitliyə malik üfüqi fırlanan keçid strukturunu qəbul edir. mexaniki performans, yüksək izolyasiya səviyyəsi, güclü çirklənmə müqaviməti və rahat quraşdırma və texniki qulluq. O, enerji təchizatını effektiv şəkildə təcrid edir, elektrik avadanlıqlarına texniki xidmətin təhlükəsizliyini təmin edir və yüksüz keçid əməliyyatlarını tamamlayır və onu yüksək kimi müxtəlif sərt xarici mühitlər üçün uyğun edir yüksəklik, aşağı temperatur və ağır çirklənmə.

Əsas Məhsul Funksiyaları

1. Enerji İzolyasiyası: Təmirin təhlükəsizliyini təmin edərək avadanlığı elektrik şəbəkəsindən effektiv şəkildə ayırır. personal və avadanlıq;
2. Uzunmüddətli Yük Tutumu: Davamlı gücü təmin edərək, uzun müddət nominal yük cərəyanını sabit şəkildə daşıya bilər təchizatı;
3. Yüksüz kommutasiya: Boşalmış xətlərin və transformatorların yüksüz keçidini, həmçinin shinanın keçidini tamamlayır əməliyyatlar, elektrik şəbəkəsinin çevik tənzimləmə ehtiyaclarını ödəmək;
4. Torpaqlama Mühafizəsi: Etibarlı dövrə torpaqlamasına nail olmaq üçün lazım olduqda torpaqlama açarı ilə konfiqurasiya edilə bilər, əməliyyat təhlükəsizliyinin daha da artırılması.

Uyğunluq Standartları

Məhsulun keyfiyyətini və əməliyyat təhlükəsizliyini təmin etmək üçün Usune GW4 seriyası beynəlxalq standartlara ciddi şəkildə riayət edir nüfuzlu standartlar, o cümlədən IEC 62271-102 "Yüksək gərginlikli AC ayırma açarları və torpaqlama açarları" və IEC 60694 "Yüksək gərginlikli keçid və idarəetmə qurğuları üçün ümumi texniki şərtlər". Zavod a ciddi keyfiyyət yoxlama prosesi. Hər bir məhsul tərk etməzdən əvvəl hərtərəfli performans testindən keçir bütün parametrlərin standart tələblərə cavab verməsini təmin etmək üçün zavod.

Məhsulun Texniki ParametrləriUsune GW4 seriyasına GW4(A)-35(D)(W), GW4(A)-126(D)(W), və GW4(A)-170(D)(W), nominal cərəyanları 630A ilə 2500A arasında dəyişir, müxtəlif gərginlik səviyyələri və yük üçün uyğundur ssenarilər. Əsas texniki parametrlər (əsas göstəricilər) aşağıdakılardır:

Bundan əlavə, məhsullar CS11, CS17D və CS14G əl ilə işləmə mexanizmləri və CJ2 elektriklə təchiz edilmişdir. əməliyyat mexanizmləri. Köməkçi keçid konfiqurasiyaları təmin etmək üçün mexanizm növünə görə optimallaşdırılır çevik və etibarlı əməliyyat.

Əsas Məhsulun Strukturu

1. Möhürlənmiş podşipnik korpusu

İkiqat möhürlənmiş dizayn, şaft montajı iki radial bilyalı rulman tərəfindən dəstəklənir və bu, təsirli şəkildə qarşısını alır. rütubətin, tozun və zərərli qazların daxil olması.

2. Öz-özünə işləyən Kontakt Barmağı

Orta kontakt bir yay ehtiyacını aradan qaldıraraq, öz-özünə işləyən kontakt barmağından istifadə edir. Özünə güvənir kontaktı sıxmaq üçün elastiklik, sabit əlaqəni təmin etmək və texniki xidmət xərclərini azaltmaq.

3. Bir-birinə bağlanan struktur

Əsas keçirici dövrə və torpaqlama açarı bir-birinə bağlanma mexanizmi ilə təchiz olunmuşdur ki, bu da onların bağlanmasını təmin edir əsas dövrə bağlı olduqda torpaqlama açarı bağlana bilməz və əksinə, səhv işləmənin qarşısını alır.

4. Çevik Bağlantı

Çıxan baza daxilində çevik əlaqə keçirici çubuq və terminal plitəsinə möhkəm şəkildə sabitlənmişdir. Yağsız özünü yağlayan podşipniklər hamar fırlanmanı təmin edir və xidmət müddətini uzadır.

Əsas Xüsusiyyətlər

1. Professional Dizayn + Patent Mühafizəsi

Usune yüksək gərginlikli elektrik avadanlıqlarının dizaynında uzun illər təcrübəsi olan peşəkar Ar-Ge komandasına malikdir. The GW4 seriyalı keçirici komponent strukturu milli faydalı model patenti əldə etmişdir. Əlaqə barmağı a istifadə edir yüksək möhkəmliyə, yüksək keçiriciliyə və yüksək elastikliyə malik yeni material, yay korroziyası kimi problemlərin qarşısını alır, istilik tavlanması səbəbindən sıxma qüvvəsinin azalması və təmas müqavimətinin artması.

2. Yetkin Performans + Etibarlı Texnologiya

GW4 seriyası yetkin istehsal texnologiyası və sabit performansı ilə uzun illərdir ki, bazardadır. Fırlanan komponentlər baxımsız dizayna malikdir və ötürücü hissələr cütləşdirilmiş paslanmayan polad sancaqlardan istifadə edir molibden disulfid tərkibli neylon kollarla. Polad komponentlər hamarlığı təmin etmək üçün isti daldırma sinklənmədən keçir əməliyyat və uzunmüddətli pasın qarşısının alınması.

3. Standart Uyğunluq + Ciddi Keyfiyyətə Nəzarət

Peşəkar istehsalçı kimi Usune istehsal prosesində beynəlxalq standartlara ciddi riayət edir. The Zavod xammal tədarükündən tutmuş bütün prosesə nəzarət edən hərtərəfli keyfiyyətə nəzarət sisteminə malikdir. məhsulun yığılması və sınaqdan keçirilməsi. Məhsullar çoxsaylı nüfuzlu sınaqlardan və sertifikatlardan keçmişdir və onların performans sənayedə geniş şəkildə tanınır.

4. Etibarlı Keyfiyyət + Kompleks Xidmət

Usune satışdan əvvəl hərtərəfli məsləhət, quraşdırma təlimatı və satış sonrası texniki xidmət. Məhsullar uzun xidmət müddəti və aşağı texniki xidmət xərcləri və zavod var müştərilərin narahatlıqlarını həll etmək üçün hərtərəfli satış sonrası dəstək təmin edir.

Tətbiq mühiti

Usune GW4 seriyalı Xarici yarımstansiya ayırıcı açarı sərt açıq mühitlər üçün nəzərdə tutulmuşdur. güclü ətraf mühitə uyğunlaşma qabiliyyəti. Əməliyyat şəraiti aşağıdakı tələblərə cavab verməlidir: hündürlükdən artıq olmamalıdır 2000 m; ətraf mühitin temperaturu -40 ℃ ilə + 40 ℃; küləyin sürəti 34 m/s-dən çox olmayan; seysmik intensivliyi 8 dərəcədən çox olmayan; buzlanmanın qalınlığı 10 mm-dən çox olmayan; ağır tozun olmaması, kimyəvi korroziya, güclü vibrasiya və alışan/partlayıcı təhlükələr; və səviyyəli quraşdırma təməli. İstifadəçinin tətbiqi mühiti aşarsa yuxarıda göstərilən tələblərə uyğun olaraq, Usune ilə fərdiləşdirilmiş həll razılaşdırıla bilər.

Real Dünya Tətbiqi Case

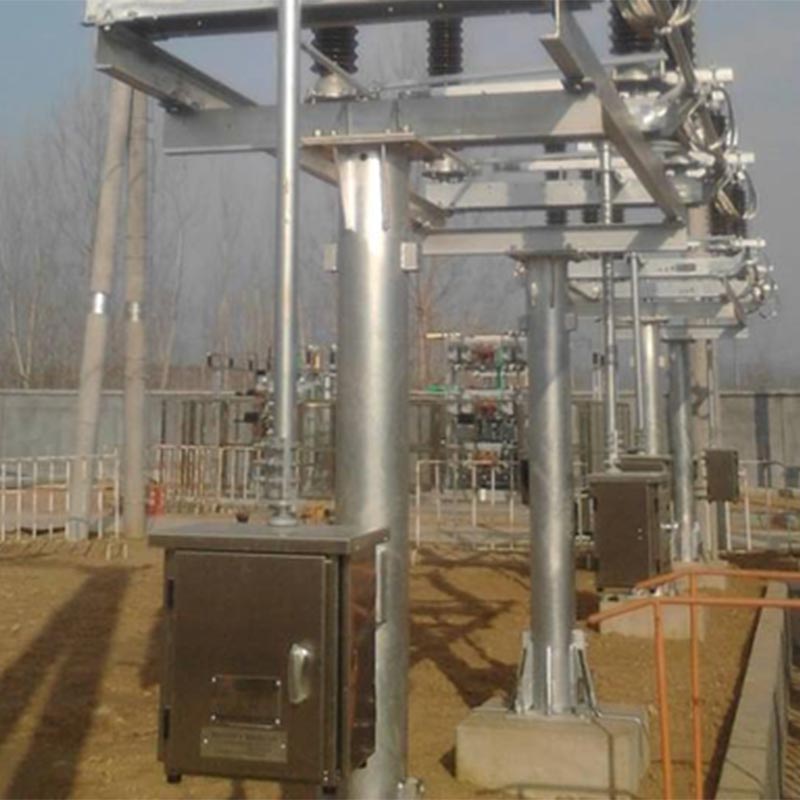

Layihənin Adı: Şimali Çində 110kV Xarici Yarımstansiyanın Yenilənməsi Layihəsi

Layihə haqqında məlumat: Bu yarımstansiya şiddətli qışlar keçirən şimal Çin şəhərində yerləşir (minimum temperatur -35℃) və tez-tez güclü küləklər. Orijinal ayırıcı açar zəif aşağı temperaturdan əziyyət çəkirdi müqavimət, qeyri-sabit əməliyyat və yüksək texniki xidmət xərcləri. Hərtərəfli müqayisədən sonra layihə qrupu Usune GW4-126(D)(W)/1250 Xarici Yarımstansiya Ayırıcı Açarını seçdi. Usene tam məhsul təqdim etdi paket və quraşdırma təlimatı xidmətləri.

Tətbiq Nəticələri: Məhsul istismara verildikdən sonra 3 il ərzində stabil işləyir və əla göstəricidir aşağı temperatur müqaviməti və külək müqaviməti. Onun açılış və bağlanma əməliyyatları çevik və etibarlıdır. The özünü təmizləyən kontakt funksiyası toz və qarın yığılması nəticəsində yaranan təmasda olan nasazlıqların qarşısını effektiv şəkildə alır baxımsız dizayn yarımstansiyanın gündəlik texniki xidmət yükünü azaldır. Layihə sahibi yüksək səviyyədə Usune məhsullarının performansını və satış sonrası xidmətini tanıyır və uzunmüddətli əməkdaşlığa imza atmışdır Usune ilə razılaşaraq, onu sonrakı yarımstansiyaların təmiri layihələri üçün təyin edilmiş istehsalçı kimi təyin edir.

Tez-tez verilən suallar

S1: Usune GW4 seriyalı ayırma açarı istifadə zamanı düzgün açılmır və ya bağlanmırsa nə etməliyəm?

A1: Əvvəlcə birləşdirici çubuğun deformasiya olub-olmadığını, birləşmənin boş olub olmadığını və sıxac boşdur və ya sürüşür. Deformasiya edilmiş birləşdirici çubuğu dəyişdirmək lazımdır; boş birləşmələr və sıxaclar olmalıdır təlimatda göstərilən fırlanma momentinə uyğun olaraq fırlanma anı açarı ilə bərkidilir (Cədvəl 5-ə baxın). Əgər dərslik əməliyyat anı əhəmiyyətli dərəcədə artır, bu, fırlanan hissələrdə qurudulmuş sürtkü materialı və ya paslanma ilə əlaqədar ola bilər. mil sancağı. Düzgün işləməsini təmin etmək üçün fırlanan hissələri təmizləyin və yağlayın.

2-ci sual: Usune GW4 seriyalı ayırıcı açarlar üçün texniki xidmət dövrləri və əsas məqamlar hansılardır?

A2: Məhsul baxımsız olmaq üçün nəzərdə tutulmuşdur, lakin təmin etmək üçün müntəzəm yoxlama və texniki xidmət tövsiyə olunur uzunmüddətli stabil əməliyyat: hər 2 ildən bir sadə yerində yoxlama aparılmalıdır; xidmətdən çıxdıqda, texniki qulluq hər 5 ildən bir və ya hər 2000 əməliyyatdan bir həyata keçirilməlidir; hər dəfə əsaslı təmir edilməlidir 10 il və ya hər 5000 əməliyyatdan bir. Əsas texniki xidmət nöqtələrinə aşağıdakılar daxildir: mexaniki hissələrin bütövlüyünün yoxlanılması və izolyatorlar, əsas keçirici dövrənin müqavimətinin ölçülməsi, boltların sıxlığının yoxlanılması və sınaqdan keçirilməsi köməkçi açarların və bir-birinə bağlanan elektrik komponentlərinin iş vəziyyəti.

Məhsul Təchizatı və Sifariş Təlimatları

1. Məhsul Təchizatının Tamlığı: Hər bir Usune GW4 seriyalı ayırma açarı və torpaqlama açarı göndərilir istifadəçi tərəfindən sifariş edilmiş quraşdırma aksesuarları və işləmə mexanizmi, məhsul sertifikatı ilə birlikdə, quraşdırma və istifadə kitabçası və ləvazimatların siyahısı düzgün quraşdırma və istifadəni təmin edir.

2. Sifariş TəlimatlarıSifariş verərkən qeyd edin: məhsulun modeli, adı, nominal cərəyanı, nominal gərginlik, torpaqlama açarı konfiqurasiya edilmişdir (tək torpaqlama/ikiqat torpaqlama); növü, modeli və əməliyyatın adı mexanizm; elektromaqnit kilidinin enerji təchizatı və gərginlik dərəcəsi (əgər varsa); modeli və nəzarət gərginliyi elektrik işləmə mexanizmi (əgər varsa). Xüsusi texniki sənədlər və ya quraşdırma aksesuarları tələb olunarsa, zəhmət olmasa sifariş verərkən qeyd edin.

1. Barmaqla toxunma bazası
2. Barmaq toxunuşu
3. Maqnit kilidi lövhəsi
4. Bolt
5. Əlaqə
Şəkil 2 Dominant elektrik təmas nöqtələrinin sxematik diaqramı

1. Torpaq bıçağının statik kontakt başlığı
2. Əlaqə barmağı
3. Yerləşdirmə lövhəsi
4. Torpaq bıçaq borusu
Şəkil 3 Torpaqlama borusu və yerləşdirmə plitəsinin vəziyyətinin sxematik diaqramı

Şəkil 4 Qaldırma diaqramı
