İzolyasiya açarı Xarici Məkan Manual Motorlu, Usune şirkətinin əsas məhsuludur, xüsusi olaraq açıq AC üçün nəzərdə tutulmuşdur. nominal tezliyi 50Hz və nominal gərginliyi 35kV~170kV olan sxemlər. üçün əsas avadanlıqdır enerji sistemlərinin təhlükəsiz və dayanıqlı işləməsini təmin edir və bu seriyanın əsas vahidi kimi də xidmət edə bilər törəmə məhsullar. Məhsullar IEC 62271-102 "Yüksək gərginlikli AC" standartına ciddi şəkildə uyğun olaraq istehsal olunur. açarları və torpaqlama açarlarını ayırın" və IEC 60694 "Yüksək gərginlikli keçid qurğuları üçün ümumi texniki şərtlər" və nəzarət cihazları" peşəkar təcrübə və məhsulun etibarlılığını təmin edir.
Üfüqi fırlanan keçid quruluşuna sahib olan bu açar yüksək izolyasiya səviyyələrinə, güclü çirklənməyə malikdir. müqavimət, sabit mexaniki performans və rahat quraşdırma və texniki xidmət. Həm manual, həm də dəstəkləyir elektriklə işləyir və lazım olduqda torpaqlama açarı ilə konfiqurasiya edilə bilər. Sərt açıq havaya uyğunlaşır yüksək hündürlüklər, aşağı temperaturlar və ağır çirklənmə kimi mühitlər. Etibarlı təchizatçı kimi, Usune ciddi şəkildə beynəlxalq standartlara riayət edir və müştərilərə yüksək keyfiyyətli məhsul təqdim etmək üçün məhsulun keyfiyyətinə ciddi nəzarət edir, təhlükəsiz və davamlı ayırma açarları.
Xarici Əllə Motorlu İzolyasiya Keçici açıq havada elektrik ötürülməsi və paylama sistemlərində geniş istifadə olunur elektrik şəbəkələrində, sənaye və mədən müəssisələrində, şəhər tikintisində və yeni enerji enerjisi istehsalında. elədir tez-tez elektrik izolyasiyası və təhlükəsizlik xidməti tələb edən tətbiqlər üçün uyğundur və xüsusilə yaxşı uyğun gəlir sərt açıq mühitlər üçün enerji təchizatının davamlılığını və təhlükəsizliyini effektiv şəkildə təmin edir.
Məhsul əla texniki göstəricilərə malikdir və müxtəlif spesifikasiyaları əhatə edir. Onun əsas parametrləridir
aşağıdakı kimi:
- Nominal Gərginlik: 35kV~170kV
- Nominal cərəyan: 630A~2500A
- Qiymətləndirilmiş Qısa Müddət Dözümlü Cərəyan: 20kA/s~50kA/s
- Qiymətləndirilmiş Pik Dayanma Cərəyanı: 50kA~125kA
- Əsas Dövrə Müqaviməti: ≤125μΩ (modeldən asılı olaraq dəyişir)
- Bir Dəqiqəlik Güc Tezliyinə Dayanma Gərginliyi: 80kV~200kV
- İldırım impulsuna dözümlü gərginlik: 115kV~860kV (model və torpaqlama açarından asılı olaraq dəyişir)
- İşləmə mexanizmi: Təlimat (CS11, CS17D, CS14G seriyası) və ya Elektrik (CJ2 növü)

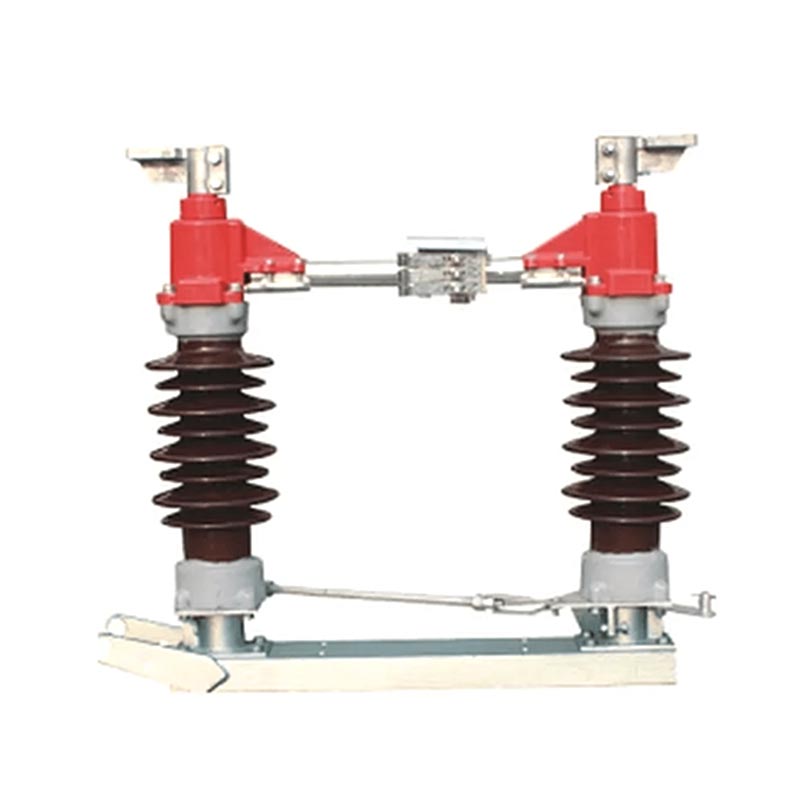

İzolyasiya Keçici Xarici Məkan Manual Motorized iki dirəkli əl sıxma quruluşundan istifadə edir. Hər bir mərhələ bir bazadan ibarətdir, post izolyatorları, çıxış terminalları və kontaktlar. İki dirək izolyatoru bir-birinə paralel olaraq quraşdırılmışdır bazanın hər iki ucunda və bazaya perpendikulyar olan oturacaqlar. Əsas keçirici hissə təxminən fırlanır Post izolyatorları ilə 90°. Orta kontaktda toz və tozu təmizləyən, özünü təmizləyən fırlanan struktur var etibarlı əlaqəni təmin edən açılış və bağlanma zamanı kontaktdan kir. Fırlanan hissələr möhürlənmiş, baxımsız dizayn və ötürücü komponentlər paslanmayan polad sancaqlar və molibden istifadə edir korroziyaya davamlı və passız olan disulfid tərkibli neylon kollar.
Kontakt barmaqları yeni növ yüksək möhkəmliyə, yüksək keçiriciliyə və yüksək elastikliyə malik materialdan istifadə edir. Güvənirlər yay korroziyası və istilik tavlanması nəticəsində yaranan təmasların pozulmasının qarşısını alaraq, kontaktları sıxmaq üçün öz elastikliyi. Bu keçirici komponent strukturu milli faydalı model patenti əldə etmişdir.
≤2000m yüksəkliklərə, ətraf mühitin temperaturu -40℃ ilə +40℃ arasında, küləyin sürəti ≤34m/s və seysmik intensivliyə ≤8 uyğunlaşdırıla bilər dərəcə. Sürünmə məsafəsi GB/T5582-nin III və ya IV sinif tələblərinə cavab verir. Çirklənməyə qarşı güclü müqavimət və buzlanma (buzun qalınlığı ≤10mm).
Həm əllə, həm də elektriklə işləməyi dəstəkləyir, lazım olduqda seçilə bilər. Əl mexanizmi işləmək asandır, eyni zamanda elektrik mexanizmi (CJ2 növü) reduksiya dişli vasitəsilə AC mühərriki ilə idarə olunur, yüksək səmərəlilik və əməyə qənaət edən performans.
Torpaq açarı ilə təchiz olunduqda, əsas keçirici dövrə və topraklama açarı etibarlıdır əsas dövrə bağlı olduqda torpaqlama açarının bağlana bilməyəcəyini və əksinə, təsadüfi əməliyyatın qarşısının alınması.
Faza-faza və şaquli birləşdirici çubuqlar sancaqlar və sancaqlar ehtiyacını aradan qaldıraraq sıxma quruluşunu qəbul edir. qaynaq, yüksək quraşdırma səmərəliliyi ilə nəticələnir. Fırlanan hissələr texniki xidmət tələb etmir, iş rejimini sadələşdirir uzunmüddətli əməliyyat xərclərinin azaldılması, yoxlamalar və texniki xidmət.

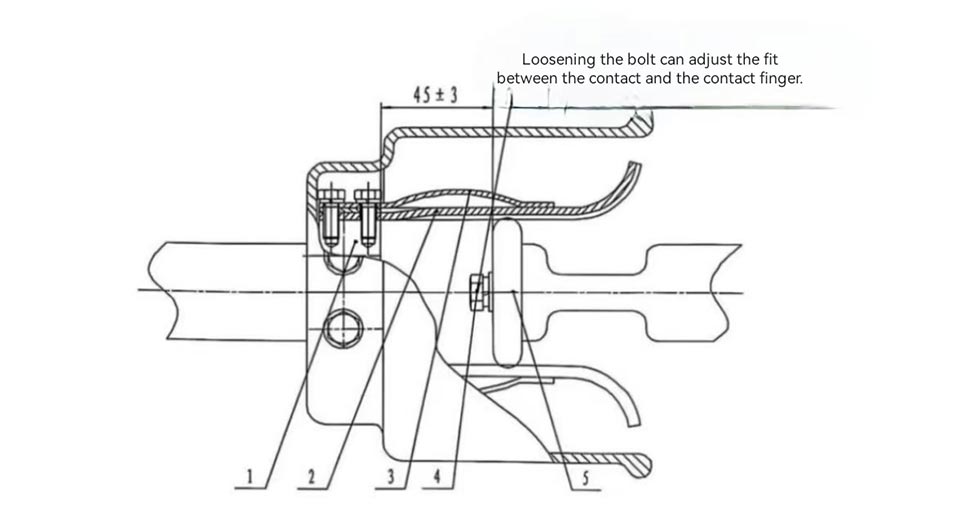

1. Barmaqla toxunma bazası
2. Barmaq toxunuşu
3. Maqnit kilidi lövhəsi
4. Bolt
5. Əlaqə
Şəkil 2 Dominant elektrik təmas nöqtələrinin sxematik diaqramı

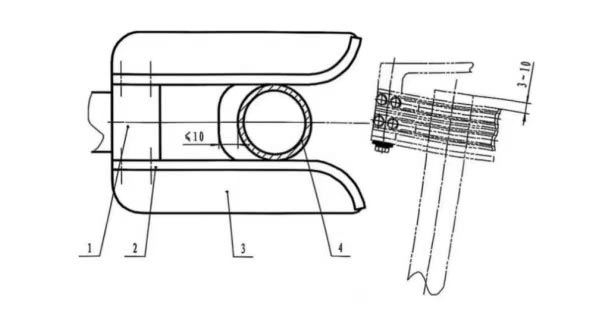

1. Torpaq bıçağının statik kontakt başlığı
2. Əlaqə barmağı
3. Yerləşdirmə lövhəsi
4. Torpaq bıçaq borusu
Şəkil 3 Torpaqlama borusu və yerləşdirmə plitəsinin vəziyyətinin sxematik diaqramı

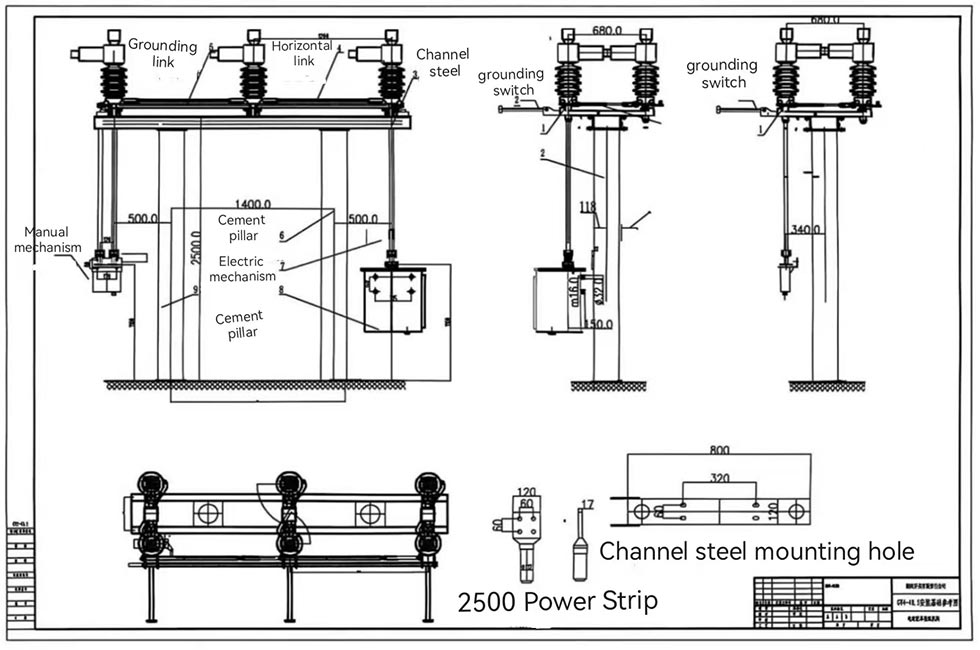

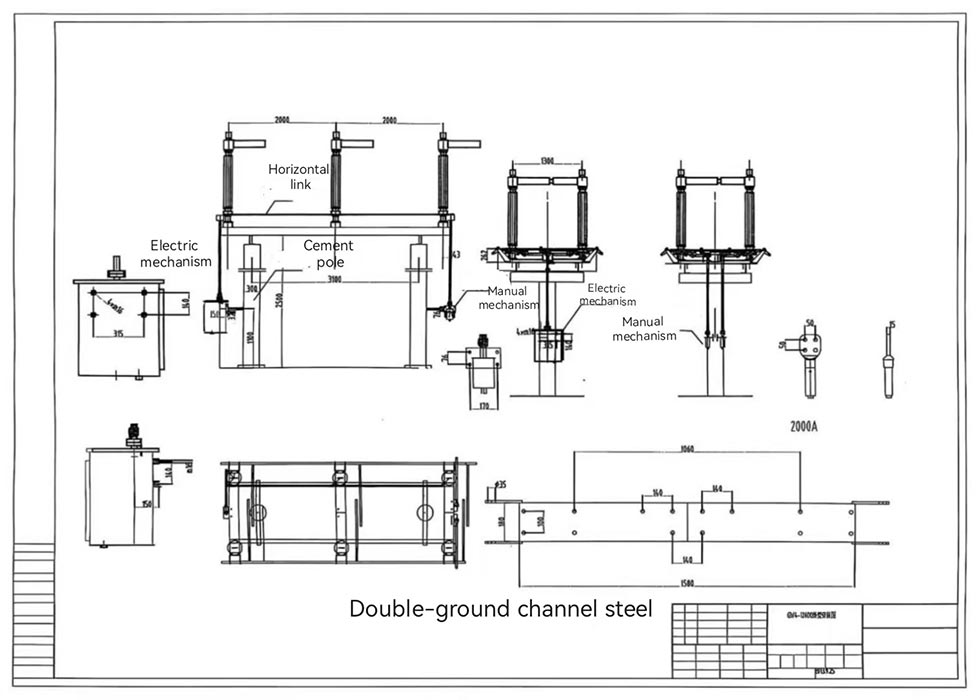

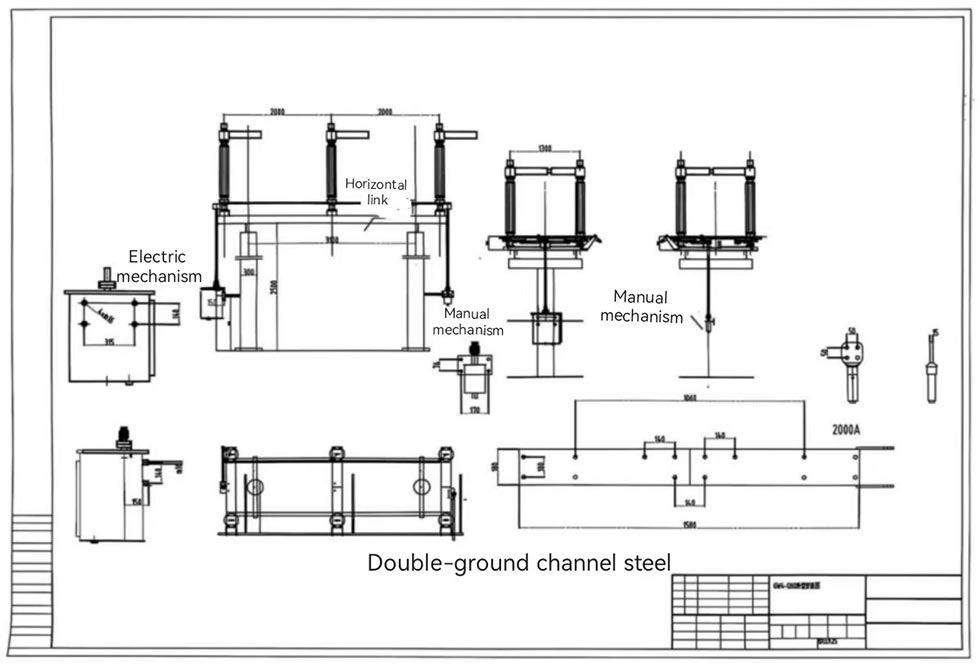

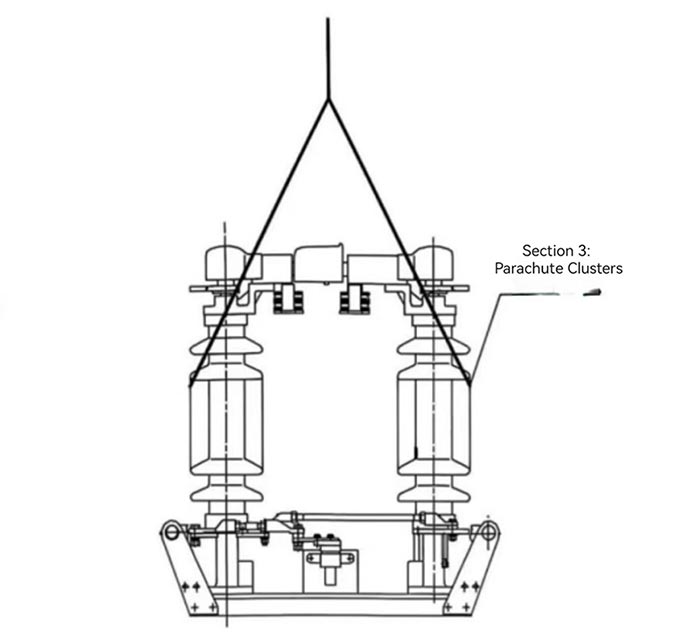

Şəkil 4 Qaldırma diaqramı
Case Study: Qərbi Çində Yüksək Hündürlükdə Elektrik Şəbəkəsi Layihəsi

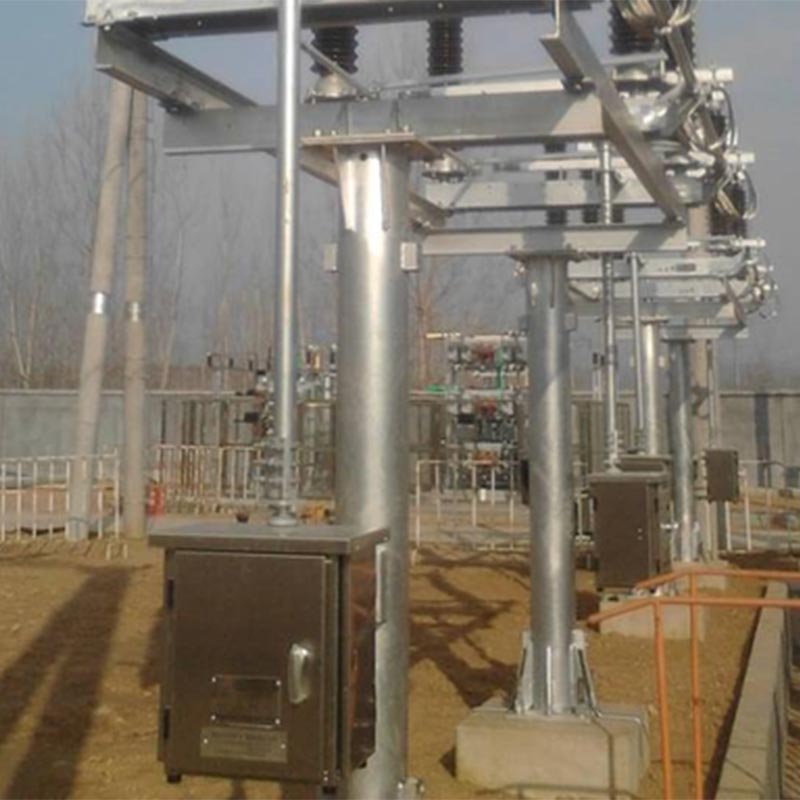

Çinin qərbində yerləşən elektrik şəbəkəsi şirkəti 110 kV-luq elektrik verilişi xəttinin təkmilləşdirilməsi layihəsini həyata keçirir. -də yerləşir 1800m hündürlükdə, layihə orta illik temperatur -15℃ ilə 25℃ arasında, tez-tez güclü küləklər və qışda güclü qar yağır. Layihə Usune GW4(A)-126(D)(W)/1250 ayırıcı açarları seçdi (CJ2 ilə təchiz olunub) elektrik işləmə mexanizmləri və torpaqlama açarları). Son üç il ərzində məhsul nümayiş etdirildi izolyatorun zədələnməsi və ya kontaktın həddindən artıq istiləşməsi olmadan əla ekoloji uyğunlaşma. Açılış və bağlanma əməliyyatlar rəvandır və qışda 8 mm buz yığılsa belə normal işləyə bilir, elektrik şəbəkəsinin sabit işləməsi. İstehsalçı olaraq, Usune yerində quraşdırma təlimatı və müntəzəm təmin etdi layihə üçün texniki xidmət, müştəridən yüksək tərif qazanır.
A1: Əllə işləmə momentinin artmasının əsas səbəbi fırlanan hissələrdə sürtkü yağının olmasıdır. ötürmə sistemi qurudu, çirkləndi və ya şaft sancaqları paslandı, bu da ötürülmənin artmasına səbəb oldu müqavimət. Həll yolu: Birincisi, əməliyyatı dayandırın. Təsdiq etdikdən sonra izolyasiya açarı açıq vəziyyətdədir və yüksək gərginlikli xətt torpaqlanır, fırlanan hissələri sökün, yığılmış kir və pasları təmizləyin və lazımi miqdarda sürtkü. Problem davam edərsə, Usune satış sonrası xidmət qrupu ilə əlaqə saxlayın peşəkar təmir. Usune fabrikində vaxtında dəstək göstərmək üçün peşəkar təmir işçiləri və ehtiyat hissələri var.
A2: Mülayim və ya orta dərəcədə kimyəvi korroziyaya məruz qalan ərazilərdə istifadə edilə bilər. Əsas ehtiyat tədbirləri: 1. Təchizatçıya məlumat verin sifariş verərkən ətraf mühitin korroziya səviyyəsi. Usune korroziyaya qarşı müalicəni (məsələn, isti daldırma kimi) fərdiləşdirəcək dəmir-polad komponentlərin sinklənməsi və xüsusi antikorroziya izolyatorlarının seçilməsi); 2. Daimi təmizləyin aşındırıcı maddələrin çıxarılması üçün izolyatorların və keçirici hissələrin səthi; 3. Adi yoxlama müddətini qısaldın təmas səthinin və izolyatorun vəziyyətinin yoxlanılmasına diqqət yetirərək, zədələnmiş hissələri dərhal dəyişdirin. üçün ciddi kimyəvi korroziyaya məruz qalan ərazilərdə fərdi həllər üçün Usune texniki şöbəsinə müraciət edin.
Hər bir İstifadə Edilən İzolyasiya Keçici Xarici Təlimatlı Motorlu tam quraşdırma aksesuarları ilə təchiz olunmuşdur məhsul sertifikatı, quraşdırma və istismar təlimatı ilə birlikdə müştərinin sifariş etdiyi əməliyyat mexanizmi, və aksesuarların siyahısı. Kökləri Çində olan bir təchizatçı olaraq, Usune hərtərəfli istehsal və satış sonrası sistemə malikdir: Fabrikdə hər bir məhsulun tərk etməzdən əvvəl keyfiyyətə malik olmasını təmin etmək üçün ciddi keyfiyyət yoxlama prosesi var zavod; satış sonrası xidmət qrupu yerində quraşdırma təlimatı, sazlama, texniki xidmət və s. təmin edir müştərilərin ehtiyaclarına 24 saat cavab verən xidmətlər və yüksək keyfiyyətli məhsullar təqdim etmək öhdəliyi götürür daxili və xaricdə müştərilərə diqqətli xidmət, uzunmüddətli və sabit əməkdaşlıq əlaqələri qurmaq.
