Zhejiang Usune Electric Co., Ltd., Ar-Ge, dizayn, istehsal və satışı birləşdirən peşəkar bir zavoddur. Onun əsas məhsullara 12kV～245kV qapalı və açıq yüksək gərginlikli vakuum açarları, SF6 elektrik açarları, yük daxildir. açarları və müxtəlif ayırıcı açarları. O, həm enerji mühəndisliyi layihələri üçün etibarlı peşəkar təchizatçıdır ölkədaxili və beynəlxalq səviyyədə.
Usune Gw4 Disconnect Switch xüsusi olaraq üç fazalı AC 50Hz/60Hz enerji sistemləri üçün nəzərdə tutulub. Onun əsası funksiyası enerjili, yüksüz şəraitdə yüksək gərginlikli dövrələri birləşdirmək və ya ayırmaq və görünən təmin etməkdir. şinlərə, elektrik açarlarına, transformatorlara və digər yüksək gərginlikli elektrik qurğularına texniki qulluq üçün elektrik izolyasiya boşluğu avadanlıq.
-GB 1985-2004: AC yüksək gərginlikli ayırma açarları və torpaqlama açarları
-IEC 62271-102: Yüksək gərginlikli keçid və idarəetmə qurğuları
-GB/T 11022: Yüksək Gərginlikli Kommutator və İdarəetmə Qurğuları üçün Ümumi Texniki xüsusiyyətlər

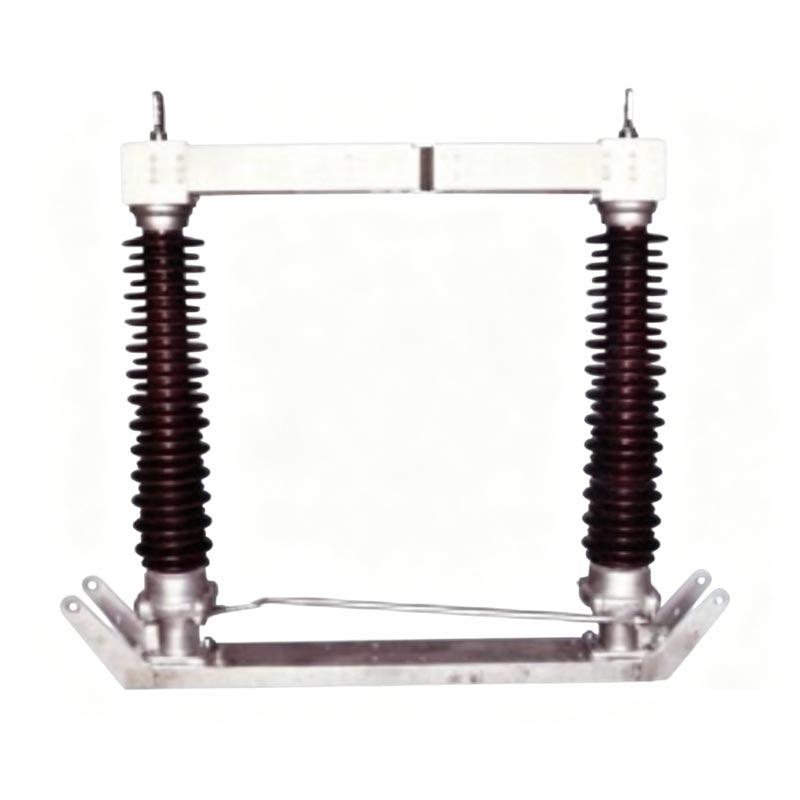

GW4 Seriyası: İki dirəkli izolyator, üfüqi fırlanan, kəsilmiş tip
1. İki dirəkli izolyator quruluşu, hər bir fazada iki post izolyator üfüqi olaraq 90° sinxron fırlanır.
2. Əsas kontaktlar mərkəzdən qırılmış, gümüşlə örtülmüş mis kontaktlar, aşağı kontakt müqaviməti və yaxşı keçiricilikdir.
3. Baza isti daldırma sinklənmiş poladdan, möhürlənmiş podşipniklərlə, korroziyaya davamlı və davamlıdır.
4. GW4 Ayırma açarı birtərəfli və ya ikitərəfli torpaqlama açarları ilə təchiz oluna bilər.
əməliyyat təhlükəsizliyini təmin etmək üçün kilidləmə.
5. Əməliyyat mexanizmi əl (CS14G, CS17G) və ya elektrik (CJ6B, CJ11, XCJ-I) ola bilər.
| Parametr | Spesifikasiya |
| Nominal Gərginlik | 126kV (110kV sistem) |
| Nominal Tezlik | 50Hz |
| Nominal cərəyan | 630A, 1250A, 1600A, 2000A, 2500A |
| Nominal Qısamüddətli Dözümlü Cərəyan (1s) | 31.5kA, 40kA, 50kA |
| Qiymətləndirilmiş Pik Dayanma Cərəyanı | 80kA, 100kA, 125kA |
| 1dəq Quru AC Dözümlü Gərginlik | - Yerə: 140kV- Çapraz: 160kV |
| Əməliyyat temperaturu | -40°C ilə +40°C arasında |
| Hündürlük | ≤ 2000m |

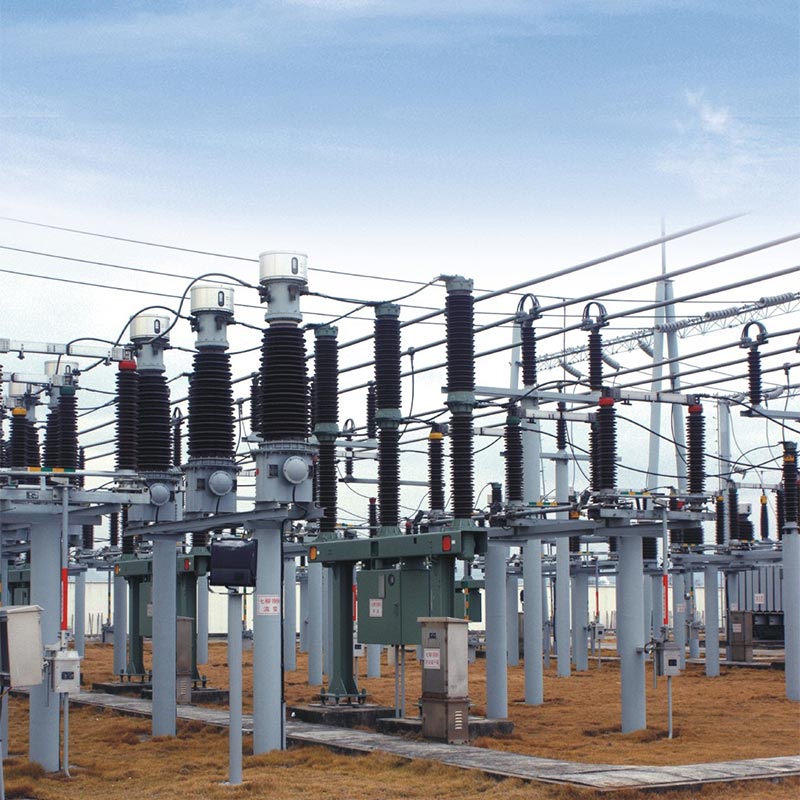

110kV... Külək Elektrik Yarımstansiyası Layihəsi
Bu layihə yüksək avadanlıq tələb edən əhəmiyyətli temperatur fərqləri olan şimal bölgəsində yerləşir etibarlılıq və soyuq müqavimət. Layihə elektriklə təchiz edilmiş çoxlu Usune GW4 ayırma açarlarını seçdi mexanizmlər və ikitərəfli torpaqlama açarları. İstifadəyə verildikdən sonra uzun illər ərzində avadanlıq stabil işləyir, etibarlı mexaniki hərəkətləri və əla korroziyaya davamlılığı ilə, yarımstansiyanın texniki xidmət təhlükəsizliyini effektiv şəkildə təmin edir və gündəlik əməliyyat səmərəliliyi, istifadəçidən yüksək tərif qazanır.
| Maddə | Vahid | Parametrlər | |||||
| Nominal Gərginlik | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominal izolyasiya səviyyəsi | 1 dəqiqəlik güc tezliyi müqavimət gərginliyi (effektiv dəyər) | Yerdə | kV | 95 | 160 | 230 | 275 |
| Sınıq | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominal ildırım impulsu cərəyana tab gətirmək (pik) | Yerdə | kV | 185 | 350 | 550 | 650 | |
| Sınıq | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominal Tezlik | Hz | 50/60 | |||||
| Nominal cərəyan | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Qiymətləndirilmiş qısamüddətli cərəyan | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Nominal zirvə cərəyanına tab gətirir | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Nominal qısa qapanma müddəti | Bıçaq/Qılınc | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominal mexaniki terminal yükü | Üfüqi və şaquli | N | 1250 | 1250 | 1250 | 1250 | |
| Üfüqi | N | 750 | 750 | 750 | 750 | ||
| Şaquli qüvvə | N | 1000 | 1000 | 1000 | 1000 | ||
| Sürünmə məsafəsi | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mexanik həyat | Vaxt | 5000 | 5000 | 1000 | 5000 | ||
| Motor ötürücüsü | Model | CJ | CJ | CJ | CJ | ||
| Motor gərginliyi | V | AC380, AC220, DC220, DC110 | |||||
| Gərginliyə nəzarət dövrəsi | V | AC380, AC220, DC220, DC110 | |||||
| Xallar, bağlanma vaxtı | s | 7±1 | |||||
|
İnsan aktuatoru |
Model | CS14 CS17 | |||||
| Elektromaqnit kilidləmə gərginliyi | V | AC220, DC220, DC110 | |||||
• İzolyatorlar: Çat, zədə və ya kir yoxdur.
• Kontaktlar: Təmiz, gümüşlə örtülmüş səth toxunulmazdır.
• Bağlayıcılar: Bütün boltlar bərkidilib.
• Mexanizm: Hamar fırlanma; hərəkət edən hissələri yağlayın.
• İzolyatorun şaquliliyi: Şlamlarla tənzimləyin (hər yer üçün maksimum 3 mm).
• Üç fazalı sinxronizasiya: Krank qolunu və bağlayıcı çubuqları tənzimləyin.
• Kontakt təzyiqi: Düzgün daxil edilmə və təzyiqə əmin olun.
• Yalnız YÜKLƏMƏDƏN işləyin; elektrik açarının açıq olduğunu təsdiqləyin.
• Əllə əməliyyat: Əməliyyat tutacağından istifadə edin; həddindən artıq gücdən çəkinin.
• Motorlu əməliyyat: Yerli/uzaqdan idarəetmədən istifadə edin; monitor mövqeyi.
• Kilidləmə: Kilidlənibsə, işləməyə məcbur etməyin.
• Dövri əsaslı təmir: Hər 1-2 ildən bir.
• İzolyatorları və kontaktları təmizləyin; sənaye vazelin tətbiq edin.
• Yastıqları və ötürücü hissələrini yağlayın.
• Boltların boşluğunu, köhnəlmiş kontaktları və izolyatorun zədələnməsini yoxlayın.
• Qısa qapanmadan sonra: Dərhal yoxlayın.
• İşləmək mümkün deyil: Kilidi, tıxanmış əlaqəni və ya motorun nasazlığını yoxlayın.
• Asinxron fazalar: Çarpaz keçid çubuqlarını tənzimləyin.
• Kontaktın həddindən artıq istiləşməsi: Təmizləyin və yenidən sıxın; gümüş örtüyü yoxlayın.
A: Xeyr. GW4 Ayırma açarı yalnız gərginlikli, yüksüz halda izolyasiya və keçid üçün uyğundur şərtlər. Qövs söndürmə qabiliyyətinə malik deyil və yük altında işləmək qəti qadağandır. Bu elektrik açarı ilə birlikdə istifadə edilməlidir.
A: Mexanik bloklama təhlükəsiz işləmə ardıcıllığını təmin edir: əsas açar açıq → torpaqlama açarı bağlıdır; torpaqlama açarı açıq → əsas açar bağlanır, səhv işləmənin qarşısını alır və texniki xidmətin təhlükəsizliyini təmin edir kadr.
A: Standart tip ≤2000m hündürlükdə və -40℃ ilə +40℃ arasında olan mühitlər üçün uyğundur, əksər xarici yarımstansiyaların ehtiyaclarını ödəyə bilən; xüsusi yüksəklikdə və ya çox çirklənmiş ərazilərdə, gücləndirilmiş izolyasiya və antikorroziya həlləri fərdiləşdirilə bilər.
