Yüksək gərginlikli ayırıcı

Transformator neytral torpaqlama sistemləri üçün Usune GW8 və GW13 seriyalı yüksək gərginlikli ayırıcılar açıq havada yüksək gərginliklidir. transformator neytral nöqtəli torpaqlama sistemləri üçün xüsusi olaraq hazırlanmış elektrik avadanlığı. 50Hz/60Hz AC üçün uyğundur sistemləri, onlar 40.5kV, 72kV və 110kV gərginlikli spesifikasiyalarda mövcuddur. Onların əsas funksiyası təhlükəsiz keçiddir enerji təhlükəsizliyi tələblərinə cavab verən yüksüz şəraitdə transformatorun neytral nöqtəsinə qoşulma vəziyyəti sistemin iş rejiminin dəyişdirilməsi və avadanlıqlara texniki qulluq.

Məhsul Modelləri və Əməliyyat Mexanizmləri

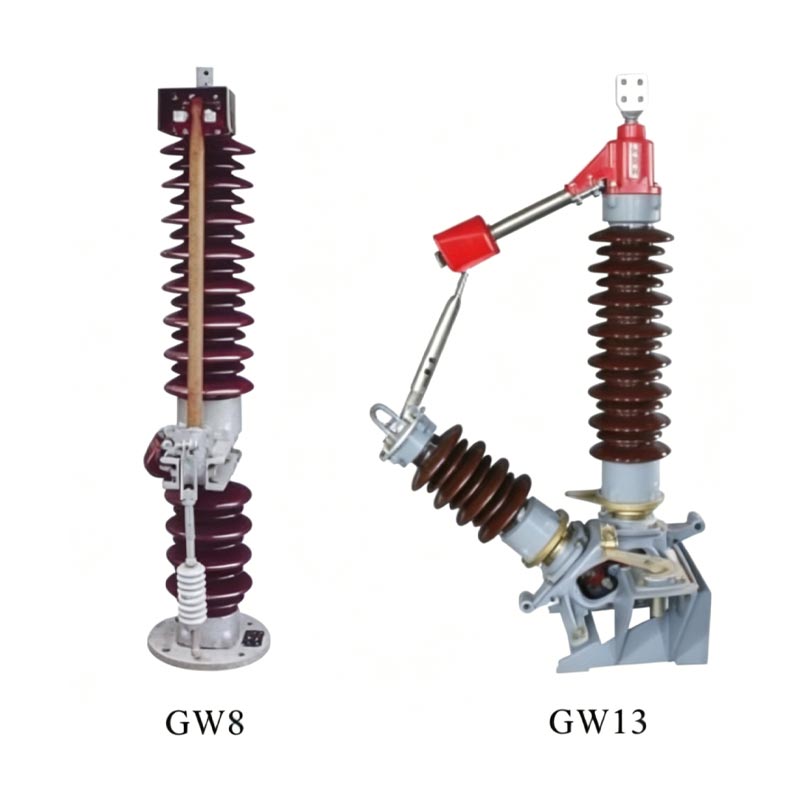

1. GW8 Series: CJ tipli elektrik işləmə mexanizmi və ya CS8 tipli əl ilə işləmə mexanizmi ilə təchiz oluna bilər, adi yarımstansiyalarda neytral nöqtənin torpaqlanması ssenariləri üçün uyğundur.

2. GW13 Seriyası: CJ tipli elektrik işləmə mexanizmi və ya CS14 tipli əl ilə işləmə ilə təchiz oluna bilər mexanizm, daha çevik əməliyyat və daha yüksək etibarlılıq təklif edir.

Məhsulun strukturu

Transformator neytral torpaqlama sistemləri üçün GW8 və GW13 seriyalı yüksək gərginlikli ayırıcılar bir qütblü qəbul edir. əsasən dirək gövdəsi və işləmə mexanizmindən ibarət olan struktur.

1. Qütb bədəni

Baza, dirək izolyatoru, keçirici qol, kontaktlar və s. daxildir. Post izolyator etibarlı elektrik enerjisini təmin edir. izolyasiya, keçirici qol və kontaktlar əsas keçirici dövrəni təşkil edir və baza sabitliyi təmin edir quraşdırma.

2. Əməliyyat mexanizmi

Ayırıcının açılış və bağlanma hərəkətini həyata keçirərək, keçid vasitəsilə fırlanma üçün keçirici qolu idarə edir. keçid. Dəqiq yerləşdirmə və sabit əməliyyat açıldıqdan sonra aydın və etibarlı kəsilməni təmin edir.

Məhsulun Xüsusiyyətləri və Üstünlükləri

1. Yüksək Təhlükəsizlik Performansı

Mükəmməl izolyasiya gücü və yüksək keyfiyyətli izolyasiya materiallarından və dəqiq kontakt dizaynından istifadə edir qövs söndürmə performansı, təhlükəsiz yüksüz keçidi təmin edir.

2. Çevik Əməliyyat

Avtomatik idarəetməyə və yerində əl ilə işləməyə uyğunlaşaraq həm elektrik, həm də əl ilə işləmə rejimlərini dəstəkləyir müxtəlif ssenarilərin ehtiyacları.

3. Güclü Ətraf Mühitə Uyğunluq

Xüsusi olaraq açıq havada istifadə üçün nəzərdə tutulmuşdur, yüksək və aşağı temperaturlara, rütubətə, korroziyaya və çirklənməyə davamlıdır, müxtəlif sərt açıq mühitlər üçün uyğundur.

4. Stabil və Etibarlı Əməliyyat

Ciddi material seçimi və prosesə nəzarət, hərtərəfli keyfiyyət idarəetmə sistemi ilə birlikdə a aşağı uğursuzluq dərəcəsi və uzunmüddətli sabit əməliyyat.

5. Sadə Quruluş və Rahat Baxım

Yığcam struktur, asan quraşdırma və texniki qulluq, sonrakı istismar və texniki xidməti effektiv şəkildə azaldır xərclər.

Ərizə işi

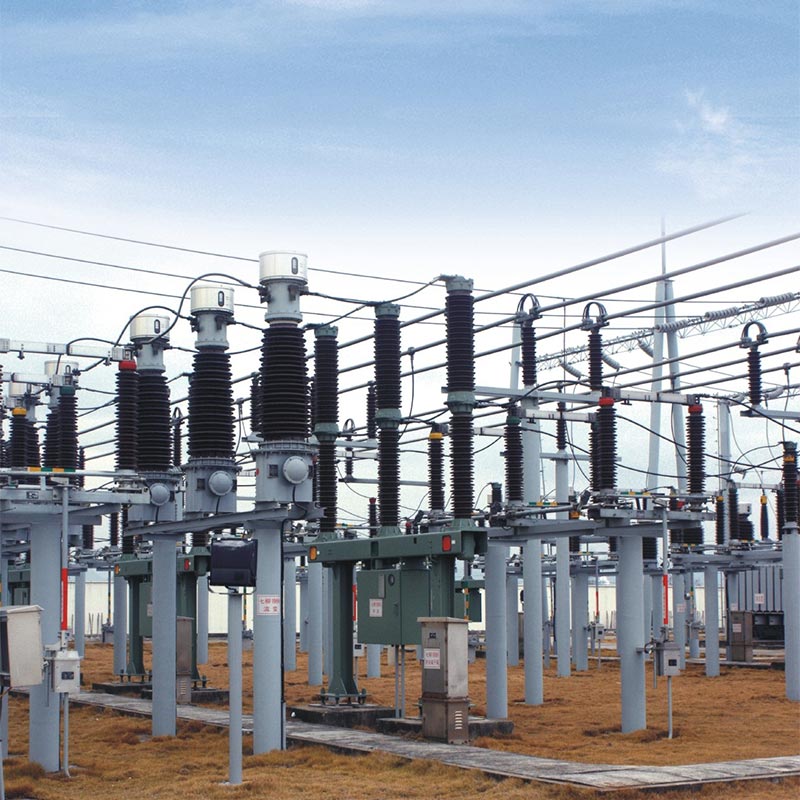

Məsələn 1: Şərqi Çində 220kV şəhər yarımstansiyası

Şərqi Çindəki 220kV-luq şəhər mərkəzi yarımstansiyası transformator üçün Usune GW8-110kV yüksək gərginlikli ayırıcıdan istifadə edir. Əsas transformatoru üçün neytral torpaqlama sistemi. Bu yarımstansiya şəhərin elektrik təchizatına cavabdehdir son dərəcə yüksək avadanlıq etibarlılığı və təhlükəsizliyi tələb edən mərkəz. 2022-ci ildə istismara verildiyi vaxtdan avadanlıq minlərlə neytral nöqtənin dəyişdirilməsi əməliyyatını uğurla başa çatdırmışdır. İllik texniki qulluq və şəbəkə zamanı iş rejiminin tənzimlənməsi, onun çevik işləməsi və etibarlı əlaqə performansı effektiv şəkildə təmin etmişdir texniki qulluqçuların şəxsi təhlükəsizliyi və elektrik şəbəkəsinin stabil işləməsi.

Tədqiqat 2: Şimal-Qərb Külək Təsərrüfatı Yarımstansiyası

Çinin şimal-qərbindəki böyük külək təsərrüfatı yarımstansiyası transformatorun neytral torpaqlama sistemi üçün Usune GW13-72kV yüksək gərginlikli ayırıcıları seçdi. Bölgənin sərt təbii şəraiti, böyük temperatur fərqləri, güclü küləklər var və qum fırtınaları və yüksək hündürlük. GW13 seriyalı məhsullar, əla açıq havada uyğunlaşma qabiliyyəti və korroziya ilə müqavimət, üç ildən artıqdır ki, sabit işləyir, külək təsərrüfatı transformatoru ilə effektiv əməkdaşlıq edir külək enerjisi istehsalının təhlükəsiz və dayanıqlı işləməsini təmin etmək üçün neytral nöqtəli torpaqlama mühafizə sistemi sistemi və elektrik enerjisinin hamar şəbəkə bağlantısı.

Əsas Texniki Parametrlər

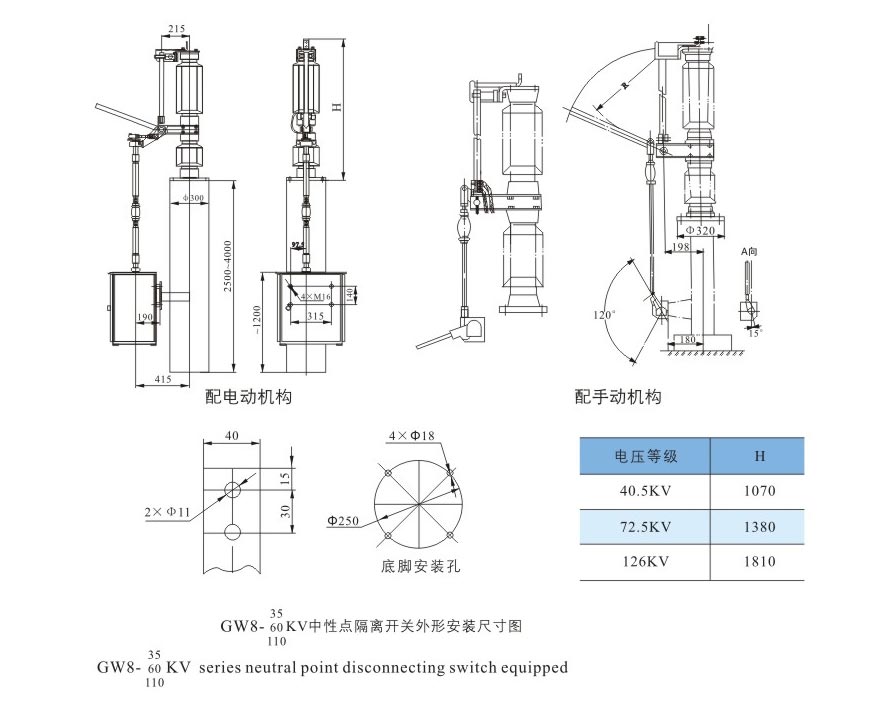

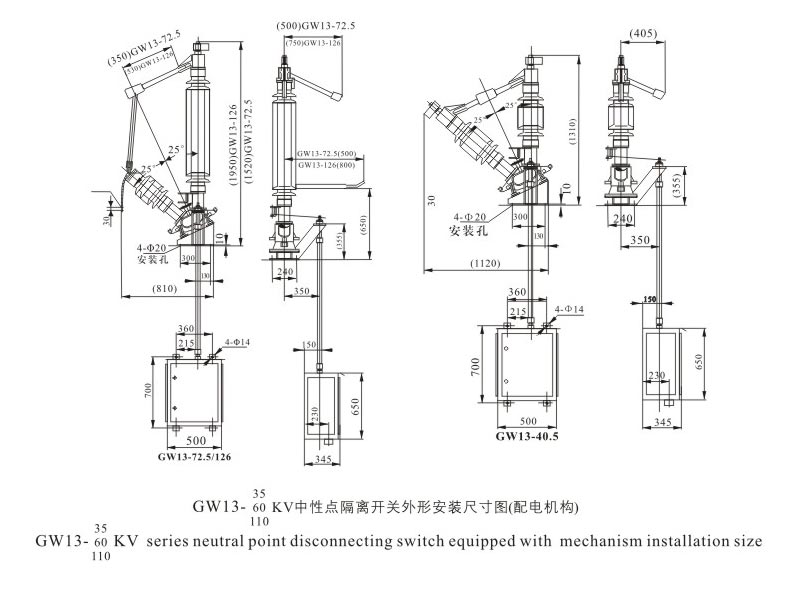

Xarici Ölçülər

Layihə arayışı

Cas-kosmik raket buraxılışı layihəsi

Test Hesabatı

Tez-tez verilən suallar

S1: Usune GW8 və GW13 seriyalı neytral nöqtə ayırma açarları arasında əsas fərqlər hansılardır?

A: Əsas fərq uyğun əməliyyat mexanizmində və bəzi struktur dizaynlardadır. GW8 seriyasıdır CJ tipli elektrik mexanizmi və ya CS8 tipli əl mexanizmi ilə təchiz edilmişdir; GW13 seriyası a ilə təchiz edilmişdir CJ tipli elektrik mexanizmi və ya CS14 tipli əl mexanizmi. Struktur olaraq, optimallaşdırılmış fırlanan kontakta malikdir dizayn, təkmilləşdirilmiş özünü təmizləmə imkanları və sərt xarici mühit üçün daha yaxşı uyğunluq təklif edir.

2-ci sual: Usune neytral torpaqlama ayırıcıları yüksək hündürlükdə və yüksək temperaturda istifadə edilə bilərmi?

A: Bəli. Bu seriya güclü ətraf mühitə uyğunlaşma qabiliyyəti ilə açıq havada istifadə üçün nəzərdə tutulmuşdur. Fəaliyyət göstərə bilər normal olaraq ≤1000m yüksəkliklərdə (daha yüksək hündürlüklər fərdiləşdirilə bilər) və -40℃ ilə +40℃ arasında dəyişən temperaturlarda. Bu əla nəmlik müqavimətinə, çirklənməyə və korroziyaya qarşı müqavimətə malikdir. Xüsusi antikorroziya və buzlanma əleyhinə müalicələr istifadəçi tələblərinə uyğun olaraq təmin edilə bilər.

Nəticə

Usune GW8 və GW13 seriyalı transformatorlar (Transformatorun Neytral Torpaqlama Sistemi üçün Yüksək Gərginlikli Ayırma) qabaqcıl texnologiya, etibarlı keyfiyyət və əla performansı birləşdirən yüksək keyfiyyətli məhsullar. kimi a Çində peşəkar istehsalçı və təchizatçı olan Usune həmişə ilk növbədə keyfiyyət prinsiplərinə riayət edir qlobal üçün təhlükəsiz, etibarlı və səmərəli yüksək gərginlikli elektrik avadanlığı həllərini təmin edən ilk növbədə müştəri enerji sisteminin müştəriləri. Onların arasında neytral nöqtə torpaqlama ayırma açarı məhsulları geniş yayılmışdır zəngin praktiki tətbiq təcrübəsinə görə elektrik sənayesi müştərilərinin tanınması və etibarı və hərtərəfli satış sonrası xidmət.
