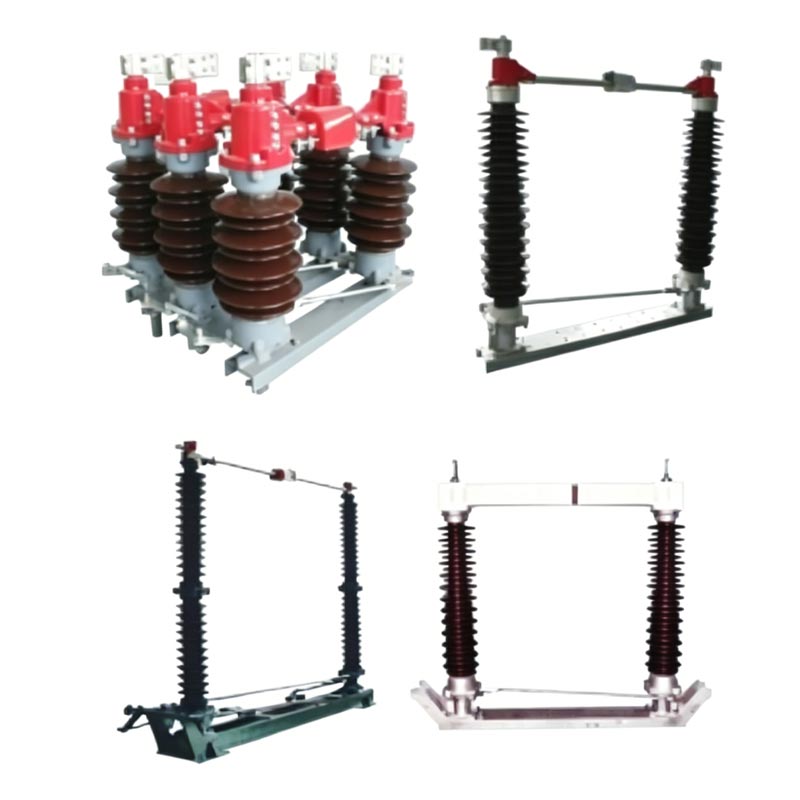

110kV 1250A 2000A ayırıcı açar üç fazalı AC 50Hz açıq yüksək gərginlikli elektrik cihazıdır. nominal gərginlik 126kV (110kV səviyyə) və nominal cərəyan 1250A/2000A. Əsasən açmaq və bağlamaq üçün istifadə olunur yüksüz şəraitdə əməliyyatlar aparan, baxım avadanlığının canlı xətlərdən etibarlı şəkildə təcrid edilməsi və aydın şəkildə formalaşdırılması görünən qırılma.
Usune, R&D və yüksək gərginlikli keçid qurğularının istehsalında ixtisaslaşan peşəkar bir zavod olaraq, təklif edir elektrik şəbəkəsinin təhlükəsiz istismarı tələblərinə cavab verən 110 kV-luq əsas ötürücü yarımstansiyalar üçün məhsullar.
Hər bir faza açılış və bağlanmağa nail olmaq üçün üfüqi olaraq sinxron olaraq 90 ° fırlanan iki izolyasiya edilmiş sütuna malikdir; the baza möhürlənmiş podşipniklərlə isti daldırma sinklənmiş poladdan hazırlanır, bu da onu korroziyaya davamlı və davamlı edir.
110kV 1250A 2000A Ayırıcı açarın split tipli əsas kontaktları gümüşlə örtülmüş misdən hazırlanır və nəticədə aşağı kontakt müqaviməti, yüksək cərəyan keçirmə qabiliyyəti və uzunmüddətli əməliyyat zamanı minimal qızdırma.
Torpaq açarları olan modellər ardıcıllığa ciddi şəkildə riayət etməklə etibarlı mexaniki kilidlərlə təchiz edilmişdir "Əsas açar açıq → torpaqlama açarı bağlıdır; torpaqlama açarı açıq → əsas açar bağlanıb" effektiv şəkildə qarşısını alır yanlış əməliyyat.
CS14G və ya CS17G əl mexanizmləri və ya yerli və ya dəstəkləyən CJ6B və ya CJ11 elektrik mexanizmləri ilə konfiqurasiya edilə bilər. uzaqdan idarəetmə.
| Parametr | GW4-126 (1250A) | GW4-126 (2000A) |
| Nominal Gərginlik | 126kV (110kV sinif) | 126kV (110kV sinif) |
| Nominal cərəyan | 1250A | 2000A |
| Tezlik | 50Hz | 50Hz |
| Əməliyyat temperaturu | -40°C ~ +40°C | -40°C ~ +40°C |
| Hündürlük | ≤ 2000m | ≤ 2000m |
| Standartlar | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| İzolyasiya səviyyəsi | IV dərəcə (çirklənmə əleyhinə isteğe bağlı) | IV dərəcə (çirklənmə əleyhinə isteğe bağlı) |
| Qısa Müddət Cərəyanına Dayanma | 31.5kA/4s | 31.5kA/4s |
| Pik Dayanma Cərəyanı | 80kA | 80kA |
- Məhsulun davamlılığını təmin etmək üçün qabaqcıl istehsal avadanlığı və ciddi sınaq metodlarından istifadə etməklə istehsal edilmişdir
sabitlik.
- Standart yüksək keyfiyyətli materiallar və incə sənətkarlıq məhsulun keyfiyyəti üçün möhkəm zəmin yaradır.
- Kompleks keyfiyyət idarəetmə sistemi xammal anbarından tutmuş bütün istehsal prosesini əhatə edir
hazır məhsulun çatdırılması.
- Standart modellər əksər bölgələr üçün uyğun olan -40℃ ilə +40℃ temperatur aralığında stabil işləyə bilər.
- Çirklənməyə davamlı tip (GW4-126W) gücləndirilmiş izolyasiyaya malikdir və onu çox çirklənmiş ərazilər üçün ideal edir.
sahil bölgələri, sənaye sahələri və ya yüksək toz, duz spreyi və ya kimyəvi korroziyaya məruz qalan ərazilər kimi.
- Güclü külək, güclü yağış və çovğun kimi ağır hava şəraitinə tab gətirə bilir.
- Aydın mexaniki kilidləmə mexanizmi düzgün işləməyin qarşısını alır, personalın təhlükəsizliyini təmin edir və
avadanlıq.
- 110kV 1250A 2000A Ayırıcı açar kompakt quruluşa malikdir və az quraşdırma sahəsi tələb edir
quraşdırmaq, tənzimləmək və saxlamaq asandır.
- Görünən kəsilmə nöqtələri texniki xidmət əməliyyatları üçün intuitiv təhlükəsizlik təminatını təmin edir.
1. Məsələnin Tədqiqi: Cənub-Şərqi Sahil Bölgəsindəki 110kV Külək Təsərrüfatı Yarımstansiyası
2. Layihə haqqında məlumat: Çinin cənub-şərq sahillərində, duzun yüksək olduğu ərazidə yerləşən 110 kV-luq külək təsərrüfatı sprey konsentrasiyaları, yüksək rütubət və ciddi çirklənmə.
3. Tətbiq olunan məhsul: Usune GW4-126W 2000A Çirklənmə Əleyhinə Ayırma açarı (12 dəst)
4. İcra Nəticələri:
- Sərt sahil duzunun püskürtmə mühitinə uyğunlaşaraq, heç bir nasazlıq olmadan 5 il uğurla işlədilib.
- Çirklənməyə qarşı kompozit izolyator heç bir sızma axıdılması və ya axması olmadan əla izolyasiya performansını qorudu.
çirklənmə flashover.
- Gümüşlə örtülmüş kontaktlar sabit kontakt müqaviməti ilə parlaq qaldı və istilik altında heç bir qızdırma baş vermədi.
uzunmüddətli 1800A əməliyyat cərəyanı.
5. Layihə meneceri rəyi: "Usune ayırma açarı mükəmməl çirklənmə əleyhinə performans nümayiş etdirdi. sahil külək stansiyalarının ciddi ekoloji tələblərinə cavab verir."
| Maddə | Vahid | Parametrlər | |||||
| Nominal Gərginlik | kV | 40.5 | 72.5 | 126 | 145 | ||
| Nominal izolyasiya səviyyəsi | 1 dəqiqəlik güc tezliyi müqavimət gərginliyi (effektiv dəyər) | Yerdə | kV | 95 | 160 | 230 | 275 |
| Sınıq | kV | 118 | 200 | 230+70 | 275+85 | ||
| Nominal ildırım impulsu cərəyana tab gətirmək (pik) | Yerdə | kV | 185 | 350 | 550 | 650 | |
| Sınıq | kV | 215 | 410 | 550+110 | 650+120 | ||
| Nominal Tezlik | Hz | 50/60 | |||||
| Nominal cərəyan | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Qiymətləndirilmiş qısamüddətli cərəyan | kA | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | 20, 31,5, 40, 50 | ||
| Nominal zirvə cərəyanına tab gətirir | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Nominal qısa qapanma müddəti | Bıçaq/Qılınc | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Nominal mexaniki terminal yükü | Üfüqi və şaquli | N | 1250 | 1250 | 1250 | 1250 | |
| Üfüqi | N | 750 | 750 | 750 | 750 | ||
| Şaquli qüvvə | N | 1000 | 1000 | 1000 | 1000 | ||
| Sürünmə məsafəsi | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Mexanik həyat | Vaxt | 5000 | 5000 | 1000 | 5000 | ||
| Motor ötürücüsü | Model | CJ | CJ | CJ | CJ | ||
| Motor gərginliyi | V | AC380, AC220, DC220, DC110 | |||||
| Gərginliyə nəzarət dövrəsi | V | AC380, AC220, DC220, DC110 | |||||
| Xallar, bağlanma vaxtı | s | 7±1 | |||||
| İnsan aktuatoru | Model | CS14 CS17 | |||||
| Elektromaqnit kilidləmə gərginliyi | V | AC220, DC220, DC110 | |||||
• İzolyatorlar: Çat, zədə və ya kir yoxdur.
• Kontaktlar: Təmiz, gümüşlə örtülmüş səth toxunulmazdır.
• Bağlayıcılar: Bütün boltlar bərkidilib.
• Mexanizm: Hamar fırlanma; hərəkət edən hissələri yağlayın.
• İzolyatorun şaquliliyi: Şlamlarla tənzimləyin (hər yer üçün maksimum 3 mm).
• Üç fazalı sinxronizasiya: Krank qolunu və bağlayıcı çubuqları tənzimləyin.
• Kontakt təzyiqi: Düzgün daxil edilmə və təzyiqə əmin olun.
• Yalnız YÜKLƏMƏDƏN işləyin; elektrik açarının açıq olduğunu təsdiqləyin.
• Əllə əməliyyat: Əməliyyat tutacağından istifadə edin; həddindən artıq gücdən çəkinin.
• Motorlu əməliyyat: Yerli/uzaqdan idarəetmədən istifadə edin; monitor mövqeyi.
• Kilidləmə: Kilidlənibsə, işləməyə məcbur etməyin.
• Dövri əsaslı təmir: Hər 1-2 ildən bir.
• İzolyatorları və kontaktları təmizləyin; sənaye vazelin tətbiq edin.
• Yastıqları və ötürücü hissələrini yağlayın.
• Boltların boşluğunu, köhnəlmiş kontaktları və izolyatorun zədələnməsini yoxlayın.
• Qısa qapanmadan sonra: Dərhal yoxlayın.
• İşləmək mümkün deyil: Kilidi, tıxanmış əlaqəni və ya motorun nasazlığını yoxlayın.
• Asinxron fazalar: Çarpaz keçid çubuqlarını tənzimləyin.
• Kontaktın həddindən artıq istiləşməsi: Təmizləyin və yenidən sıxın; gümüş örtüyü yoxlayın.
A: Əsas fərq nominal cərəyan daşıma qabiliyyətidir. 1250A orta yüklü 110kV üçün uyğundur yarımstansiyalar, 2000A isə yüksək cərəyanlı əsas transformatorun giriş və çıxış sxemləri üçün uyğundur. The quruluş, izolyasiya sinfi və quraşdırma ölçüləri əsasən eynidır.
A: Bəli. Çirklənməyə qarşı (W tipli) məhsullar 31,5 mm/kV-lik sürüşmə məsafəsi ilə mövcuddur. İstifadə edirlər çirklənməyə qarşı çini izolyatorları və ya kompozit izolyatorlar və duz spreyinə və toz korroziyasına davamlıdır.
A: Biz seçim həllərini, quraşdırma təsvirlərini, yerində istismara vermə təlimatını və pulsuz təmiri təmin edə bilərik zəmanət müddəti ərzində xidmətlər. Standart modellər gücün zaman tələblərinə cavab vermək üçün tez çatdırılır şəbəkə layihələri.
